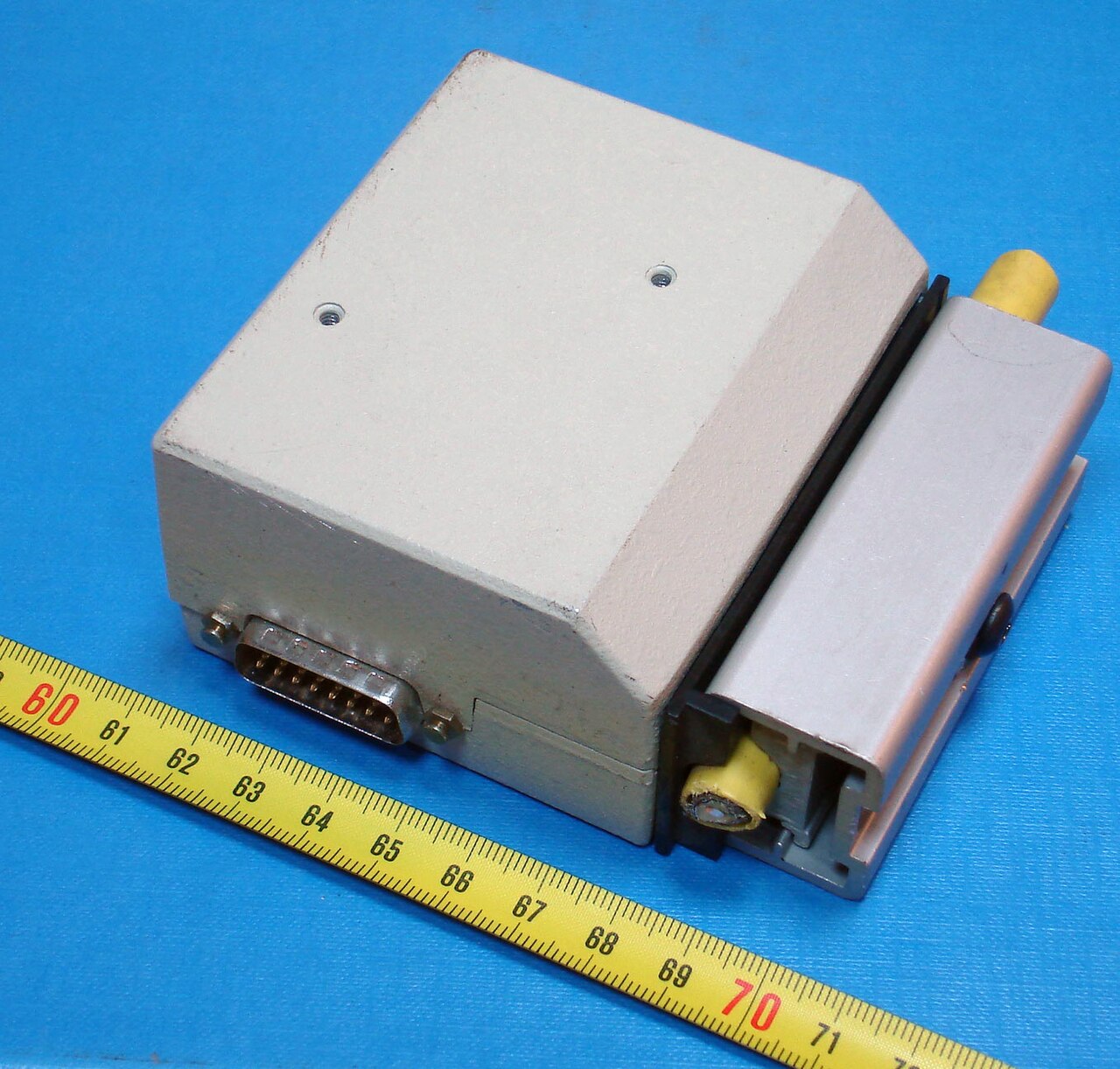

وحدة التثبيت المتوسطة 10BASE5 vampire tap (جهاز إرسال واستقبال)

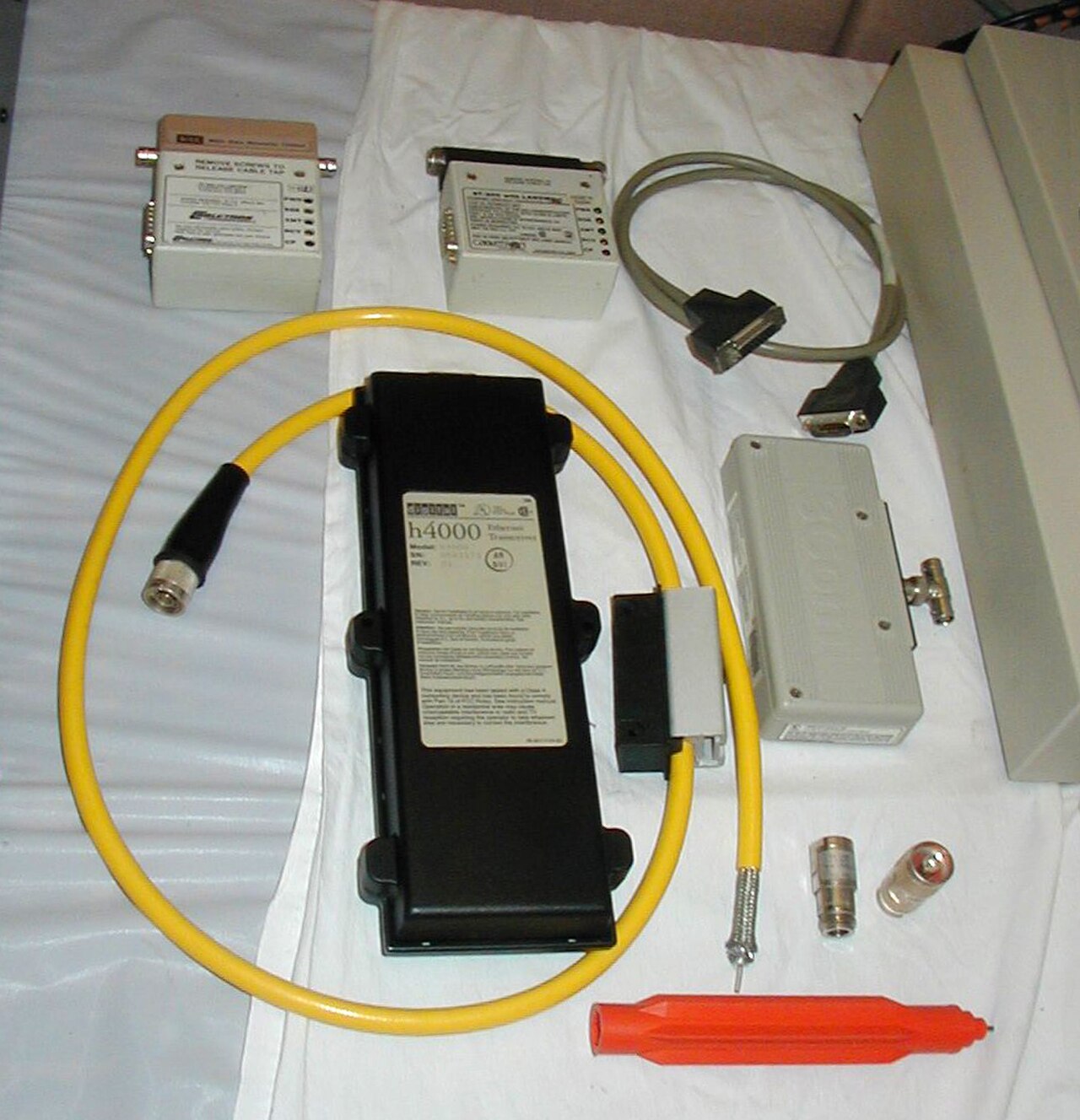

أجهزة الإرسال والاستقبال والكابلات وأداة التنصت 10BASE5

10BASE5 (المعروف أيضًا باسم Ethernet السميك أو thicknet ) كان أول متغير متاح تجاريًا لـ Ethernet . تم توحيد التكنولوجيا في عام 1982 [1] باسم IEEE 802.3 . يستخدم 10BASE5 كبل محوري سميك وصلب [2] يصل طوله إلى 500 متر (1600 قدم). يمكن توصيل ما يصل إلى 100 محطة بالكابل باستخدام صنابير مصاص الدماء ومشاركة مجال تصادم واحد مع 10  ميجابت في الثانية من عرض النطاق الترددي المشترك بينهم. يصعب تثبيت النظام وصيانته.

تم استبدال 10BASE5 ببدائل أرخص وأكثر ملاءمة: أولاً بواسطة 10BASE2 المستند إلى كبل محوري أرق (1985)، ثم، بمجرد تطوير Ethernet عبر زوج مجدول ، بواسطة 10BASE-T (1990) وخلفائه 100BASE-TX و 1000BASE-T . في عام 2003، أوقفت مجموعة عمل IEEE 802.3 استخدام 10BASE5 للتثبيتات الجديدة. [3]

أصل الاسم

يشتق اسم 10BASE5 من عدة خصائص للوسيط المادي. يشير الرقم 10 إلى سرعة الإرسال التي تبلغ 10 ميجابت/ثانية. يشير BASE إلى اختصار إشارات النطاق الأساسي (على عكس النطاق العريض [أ] )، ويرمز الرقم 5 إلى أقصى طول للقطعة وهو 500 متر (1600 قدم). [4]

تصميم وتركيب الشبكات

بالنسبة للطبقة المادية، يستخدم 10BASE5 كابلًا مشابهًا لكابل RG-8/U المحوري ولكن مع درع مضفر إضافي. هذا كابل صلب بقطر 0.375 بوصة (9.5 مم) مع معاوقة 50  أوم ، وموصل مركزي صلب، وحشو عازل من الرغوة، وضفيرة درع، وغطاء خارجي. غالبًا ما يكون الغلاف الخارجي عبارة عن إيثيلين بروبيلين مفلور أصفر إلى برتقالي (لمقاومة الحرائق) لذلك غالبًا ما يُطلق عليه "كابل أصفر" أو "خرطوم برتقالي" أو أحيانًا ما يُطلق عليه بشكل فكاهي "خرطوم حديقة أصفر متجمد". [5] كان الحد الأقصى لطول الكابلات المحورية 10BASE5 500 متر (1600 قدم). يمكن توصيل ما يصل إلى 100 عقدة بقطعة 10BASE5. [6]

يمكن توصيل عقد جهاز الإرسال والاستقبال بأجزاء الكابلات باستخدام موصلات N ، أو عبر صنبور مصاص الدماء ، والذي يسمح بإضافة عقد جديدة أثناء تشغيل الاتصالات الحالية. يتم تثبيت صنبور مصاص الدماء على الكابل، ويتم حفر ثقب عبر الدرع الخارجي، ويتم إجبار مسمار على اختراق الطبقات الثلاث الخارجية والاتصال بالموصل الداخلي بينما تعض المسامير الأخرى الدرع المضفر الخارجي. يلزم توخي الحذر لمنع الدرع الخارجي من ملامسة المسمار؛ تتضمن مجموعات التثبيت "أداة حفر" للحفر عبر الطبقات الخارجية و"مقص ضفيرة" لإزالة القطع الضالة من الدرع الخارجي.

يجب تركيب أجهزة الإرسال والاستقبال على فترات زمنية دقيقة تبلغ 2.5 متر فقط. وقد تم اختيار هذه المسافة بحيث لا تتوافق مع الطول الموجي للإشارة؛ وهذا يضمن عدم تزامن الانعكاسات من الصنابير المتعددة مع بعضها البعض. [7] يتم تمييز هذه النقاط المناسبة على الكابل بأشرطة سوداء. يجب أن يكون الكابل متواصلاً؛ ولا يُسمح بالتوصيلات على شكل حرف T.

كما هو الحال مع معظم الحافلات عالية السرعة الأخرى، يجب إنهاء المقاطع عند كل طرف. بالنسبة لشبكة إيثرنت القائمة على كبل متحد المحور، يتم توصيل مقاوم 50 أوم بكل طرف من الكبل. عادةً ما يتم بناء هذا المقاوم في موصل N ذكر ومتصل بنهاية الكبل بعد الجهاز الأخير مباشرةً. في حالة عدم وجود النهاية، أو في حالة وجود انقطاع في الكبل، ستنعكس الإشارة على الحافلة، بدلاً من تبديدها عندما تصل إلى النهاية. لا يمكن تمييز هذه الإشارة المنعكسة عن التصادم وتمنع الاتصال.

العيوب

إن إضافة محطات جديدة إلى الشبكة أمر معقد بسبب الحاجة إلى ثقب الكابل بدقة. فالكابل صلب ويصعب ثنيه حول الزوايا. وقد يؤدي اتصال غير سليم واحد إلى تدمير الشبكة بأكملها، ويصبح من الصعب العثور على مصدر المشكلة. [8]
