2N3904

يُعدّ الترانزستور 2N3904 ترانزستورًا ثنائي القطبية من نوع NPN شائع الاستخدام في تطبيقات التضخيم أو التبديل العامة منخفضة الطاقة . ^{[ 1 ] [ 2 ] [ 3 ]} وهو مصمم للعمل بتيار وطاقة منخفضين، وجهد متوسط ، ويمكنه العمل بسرعات عالية نسبيًا. وهو مكمل للترانزستور 2N3906 من نوع PNP . وقد سُجّل كلا النوعين من قِبل شركة موتورولا لأشباه الموصلات في منتصف ستينيات القرن الماضي.

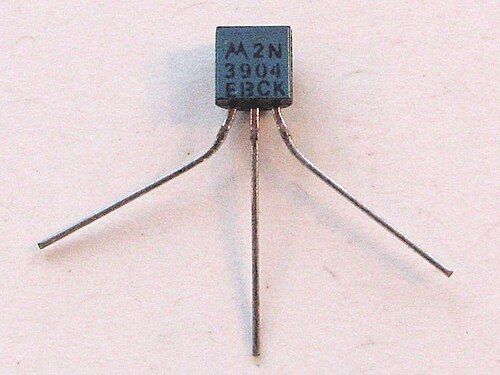

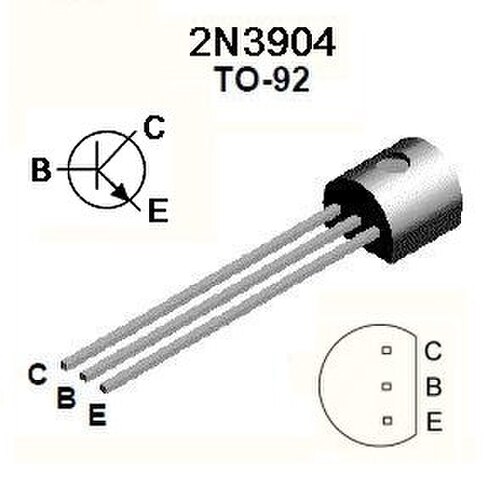

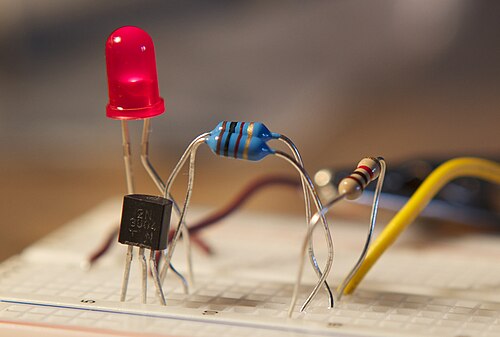

مثّل تصميم الترانزستورين 2N3904 و2N3906 في ستينيات القرن الماضي نقلة نوعية في الأداء والتكلفة، حيث استُبدلت العلب المعدنية بغلاف بلاستيكي من نوع TO-92 . يُعدّ هذا الترانزستور جهازًا منخفض التكلفة، ومتوفرًا على نطاق واسع، ومتينًا بما يكفي ليُفيد الباحثين وهواة الإلكترونيات. ^{[ 4 ]} عند النظر إلى الجانب المسطح مع توجيه الأطراف لأسفل، نجد أن الأسلاك الثلاثة الخارجة من الأسفل متصلة، من اليسار إلى اليمين، بالباعث والقاعدة والمجمع. ^{[ 5 ]} يضع بعض المصنّعين علامة "EBC" على الجزء المصبوب، ولكن يُشترط وجود هذه التوصيلات في جميع الأجزاء التي تحمل اسم "2N3904". ^{[ 6 ]}

إنه ترانزستور 200 مللي أمبير ، 40 فولت ، 625 مللي واط بتردد انتقال 300 ميجاهرتز ، ^{[ 1 ]} مع حد أدنى بيتا ، أو كسب التيار، 100 عند تيار جامع 10 مللي أمبير .

تتوفر أجهزة مماثلة كهربائياً، مثل MMBT3904، في مجموعة متنوعة من العبوات الصغيرة ذات الثقوب والتركيب السطحي، بما في ذلك TO-92 و SOT-23 وSOT-223، مع تصنيفات حرارية تعتمد على العبوة من 625 مللي واط إلى 1 واط .

الترانزستور PNP التكميلي هو 2N3906 . ^{[ 7 ]}

يُعدّ كلٌّ من الترانزستورين 2N3904 (NPN) و 2N3906 (PNP) زوجين متكاملين من الترانزستورات. يتوفر هذان الترانزستوران في عبوات من نوع TO-92 وSOT23 وSOT223 بأسماء مختلفة.

• 2N2222 ، 2N2907
• 2N3055
• BC108
• BC548
• KT315

كتب البيانات التاريخية

• كتاب بيانات أشباه الموصلات ، 1536 صفحة، 1966، موتورولا.
• كتاب بيانات الترانزستورات ذات الإشارة الصغيرة ، 1354 صفحة، 1983، موتورولا.
• كتاب بيانات الترانزستورات ذات الإشارة الصغيرة ، 1386 صفحة، 1984، موتورولا.
• كتاب بيانات الترانزستور والديود ، 1258 صفحة، 1973، شركة تكساس إنسترومنتس.
