الموسوعة الحرة
7805 في عبوات TO-220 و TO-92
مخطط توضيحي لمنظم الجهد الخطي LM7805 بجهد 5 فولت مع مكثفين للفصل

تُعدّ سلسلة 78xx (وتُعرف أحيانًا باسم L78xx أو LM78xx أو MC78xx ...) عائلة من الدوائر المتكاملة ذات منظمات الجهد الخطي الثابتة والمكتفية ذاتيًا . وتُستخدم هذه السلسلة بشكل شائع في الدوائر الإلكترونية التي تتطلب مصدر طاقة منظم نظرًا لسهولة استخدامها وانخفاض تكلفتها.

التسمية والتغليف

بالنسبة للدوائر المتكاملة ضمن عائلة 78xx، يُستبدل xx برقمين، يشيران إلى جهد الخرج (على سبيل المثال، 7805 يُخرج 5 فولت، بينما 7812 يُخرج 12  فولت). تُعدّ سلسلة 78xx منظمات جهد موجبة: فهي تُنتج جهدًا موجبًا بالنسبة إلى الأرض. وهناك سلسلة مُرتبطة من أجهزة 79xx تُكمّلها كمنظمات جهد سالبة. يُمكن استخدام دوائر 78xx و79xx المتكاملة معًا لتوفير جهود تغذية موجبة وسالبة في نفس الدائرة. [ 1 ]

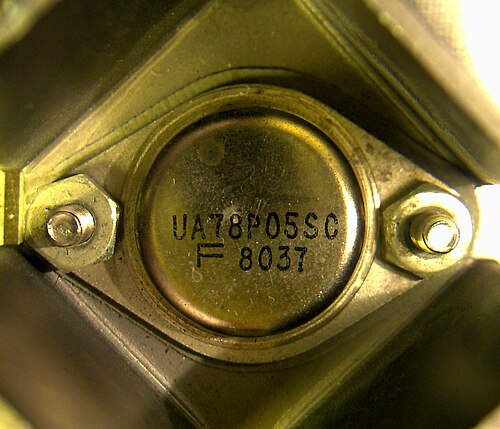

تحتوي الدوائر المتكاملة من سلسلة 78xx على ثلاثة أطراف، وتوجد عادةً في غلاف TO-220 ، مع أنها متوفرة أيضًا في أغلفة TO-92 و TO-3 (ذات الثقوب) و SOT-23 ( للتثبيت السطحي). تدعم هذه الأجهزة جهد دخل يتراوح بين 2.5 فولت تقريبًا فوق جهد الخرج المُستهدف، ويصل إلى 35 أو 40  فولت كحد أقصى، وذلك حسب الطراز، وتوفر عادةً تيارًا مقداره 1 أو 1.5 أمبير ( مع العلم أن الأغلفة الأصغر أو الأكبر حجمًا قد يكون لها تصنيف تيار أقل أو أعلى). [ 2 ]

أفراد العائلة

دائرة تطبيق نموذجية لمصدر طاقة بسيط، توضح المحول ، ومقوم الجسر ، ومنظم الجهد 78xx، ومكثفات الترشيح.

78xx

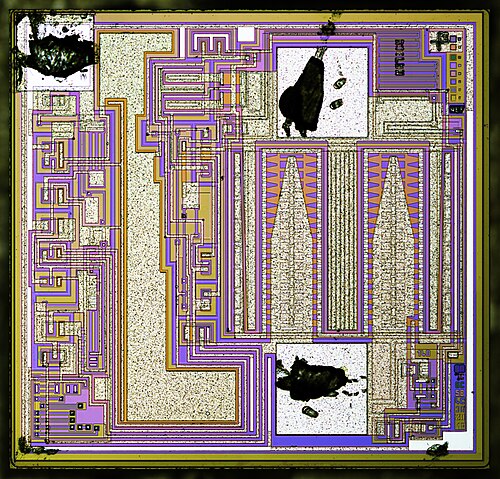

توجد تكوينات شائعة لدوائر 78xx المتكاملة، بما في ذلك إصدارات 7805 (5  فولت)، و7806 (6  فولت)، و7808 (8  فولت)، و7809 (9  فولت)، و7810 (10  فولت)، و  7812 (12 فولت)، و7815 (15  فولت)، و7818 (18  فولت)، و7824 (24  فولت). يُعدّ الإصدار 7805 الأكثر شيوعًا، حيث يوفر مصدر الطاقة المنظم ذو الـ 5 فولت مصدر طاقة مناسبًا لمعظم مكونات TTL .

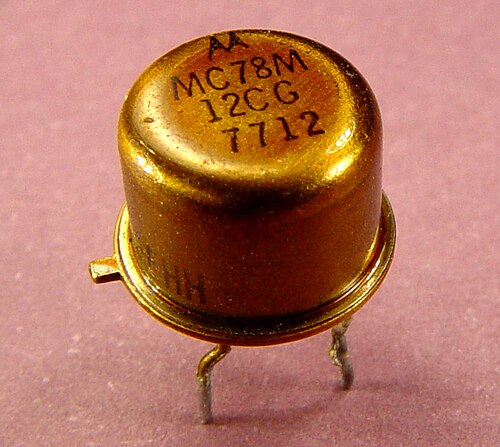

أما الإصدارات ذات الطاقة المنخفضة، مثل سلسلة LM78Mxx (500  مللي أمبير) وسلسلة LM78Lxx (100 مللي  أمبير) من شركة ناشيونال سيميكوندكتور، فهي أقل شيوعًا. وتوفر بعض الأجهزة جهودًا كهربائية مختلفة قليلاً عن المعتاد، مثل LM78L62 (6.2  فولت) وLM78L82 (8.2  فولت)، بالإضافة إلى STMicroelectronics L78L33ACZ (3.3  فولت).

تم استخدام شريحة 7805 في بعض تصميمات مزودات الطاقة ATX لمخرج +5 فولت SB (+5 فولت وضع الاستعداد). [ 3 ]

79xx

تتميز أجهزة 79xx بنظام مشابه لـ "رقم الجزء" و "مخرج الجهد"، لكن مخرجاتها عبارة عن جهد سالب، على سبيل المثال 7905 هو -5  فولت و7912 هو -12  فولت.

كانت 7905 و/أو 7912 شائعة في العديد من تصميمات مزودات الطاقة ATX القديمة، [ 4 ] [ 5 ] وقد تحتوي بعض مزودات الطاقة ATX الأحدث على 7912. [ 6 ]

أجهزة غير ذات صلة

لا يُعدّ مُنظّم الجهد LM78S40 من شركة فيرتشايلد جزءًا من عائلة 78xx، ولا يستخدم نفس التصميم. فهو مُكوّن في تصميمات مُنظّمات الجهد التبديلية ، وليس مُنظّم جهد خطيًا مثل أجهزة 78xx الأخرى. أما مُنظّم الجهد 7803SR من شركة داتل، فهو وحدة تزويد طاقة تبديلية كاملة (مُصممة كبديل مباشر لرقائق 78xx)، وليس مُنظّم جهد خطيًا مثل دوائر 78xx المتكاملة.

المزايا

  • على الرغم من أن المكثفات الخارجية مطلوبة عادةً، فإن الدوائر المتكاملة من سلسلة 78xx لا تتطلب مكونات إضافية لضبط جهد الخرج. [ 7 ] وتتميز تصميمات 78xx بالبساطة مقارنةً بتصميمات مزودات الطاقة ذات الوضع التبديل. [ 8 ]
  • تتميز الدوائر المتكاملة من سلسلة 78xx بحماية مدمجة ضد سحب التيار الزائد. كما أنها مزودة بحماية ضد ارتفاع درجة الحرارة والدوائر القصيرة، مما يجعلها متينة في معظم التطبيقات. [ 9 ]

العيوب

  • يجب أن يكون جهد الدخل دائمًا أعلى من جهد الخرج بمقدار أدنى (عادةً 2.5  فولت). قد يجعل هذا هذه الأجهزة غير مناسبة لتشغيل بعض الأجهزة من أنواع معينة من مصادر الطاقة (على سبيل المثال،  لن يعمل تشغيل دائرة تتطلب 5 فولت باستخدام بطاريات 6 فولت مع منظم الجهد 7805). [ 10 ] بالنسبة لجهود الدخل الأقرب إلى جهد الخرج، يمكن استخدام منظم جهد منخفض التسرب (LDO) متوافق مع دبابيس التوصيل.
  • بما أنها تعتمد على تصميم منظم جهد خطي، فإن تيار الدخل المطلوب يكون دائمًا مساويًا لتيار الخرج. ولأن جهد الدخل يجب أن يكون دائمًا أعلى من جهد الخرج، فهذا يعني أن إجمالي الطاقة (الجهد مضروبًا في التيار) الداخلة إلى منظم الجهد 78xx ستكون أكبر من طاقة الخرج المُقدمة. ويُبدد الفرق على شكل حرارة. هذا يعني أنه في بعض التطبيقات، يجب توفير مشتت حراري مناسب ، كما يعني أيضًا أن جزءًا (غالبًا كبيرًا) من طاقة الدخل يُهدر أثناء العملية، مما يجعلها أقل كفاءة من بعض أنواع مصادر الطاقة الأخرى. عندما يكون جهد الدخل أعلى بكثير من جهد الخرج المنظم (على سبيل المثال، تشغيل منظم الجهد 7805 باستخدام  مصدر طاقة 24 فولت)، يمكن أن يُشكل هذا القصور مشكلة كبيرة. [ 11 ] قد يُفضل استخدام محولات باك على منظمات الجهد 78xx لأنها أكثر كفاءة ولا تتطلب مشتتات حرارية، على الرغم من أنها قد تكون أغلى ثمنًا.
