إنتل 8085

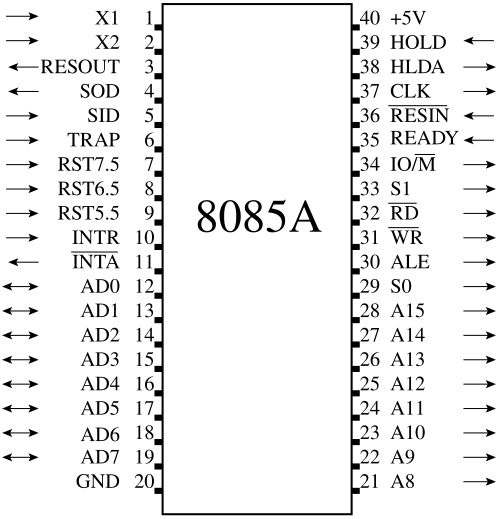

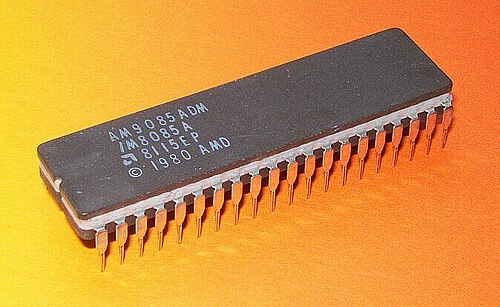

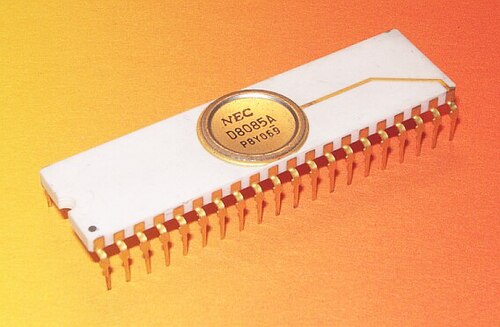

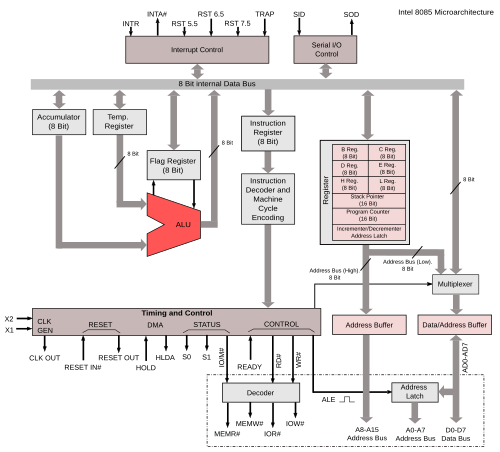

يحتوي المعالج على سبعة سجلات 8 بت يمكن للمبرمج الوصول إليها، وهي A وB وC وD وE وH وL، حيث يُعرف A أيضًا باسم المُراكم. أما السجلات الستة الأخرى، فيمكن استخدامها كسجلات بايت مستقلة أو كثلاثة أزواج من السجلات 16 بت، وهي BC وDE وHL (أو B وD وH، كما هو مذكور في وثائق Intel)، وذلك حسب التعليمات المُحددة.

تستخدم بعض التعليمات المُجمِّع HL كمُجمِّع (محدود) ذي 16 بت. وكما هو الحال في معالج 8080، يُمكن الوصول إلى محتويات عنوان الذاكرة الذي يُشير إليه HL كمُسجِّل وهمي M. كما يحتوي على عداد برنامج ذي 16 بت ومؤشر مكدس ذي 16 بت إلى الذاكرة (يحل محل المكدس الداخلي لمعالج 8008 ). تؤثر تعليمات مثل PUSH PSW وPOP PSW على كلمة حالة البرنامج (المُجمِّع والأعلام). يُخزِّن المُجمِّع نتائج العمليات الحسابية والمنطقية، ويتم ضبط أو مسح بتات سجل الأعلام (علامة الإشارة، والصفر، والحمل الإضافي، والتكافؤ، وعلامات الحمل) وفقًا لنتائج هذه العمليات. يتم ضبط علامة الإشارة إذا كانت النتيجة سالبة (أي يتم ضبطها إذا تم ضبط البت 7 من المُجمِّع). يتم ضبط علامة الحمل الإضافي أو نصف الحمل إذا حدث ترحيل من البت 3 إلى البت 4. يتم ضبط علامة التكافؤ على 1 إذا كان عدد بتات التكافؤ (عدد البتات التي قيمتها 1) في المُراكم زوجيًا؛ أما إذا كان فرديًا، فيتم مسحها. يتم ضبط علامة الصفر إذا كانت نتيجة العملية 0. وأخيرًا، يتم ضبط علامة الحمل إذا حدث ترحيل من البت 7 في المُراكم (البت الأكثر أهمية).

كما هو الحال في العديد من المعالجات الأخرى ذات 8 بت، تُشفّر جميع التعليمات في بايت واحد (بما في ذلك أرقام السجلات، ولكن باستثناء البيانات الفورية)، وذلك للتبسيط. يتبع بعضها بايت واحد أو بايتان من البيانات، والتي قد تكون معاملًا فوريًا، أو عنوان ذاكرة، أو رقم منفذ. توجد تعليمة NOP ("لا عملية")، والتي لا تُعدّل أيًا من السجلات أو الرايات. ومثل المعالجات الأكبر حجمًا، يحتوي هذا المعالج على تعليمات CALL وRET لاستدعاء الإجراءات متعددة المستويات والعودة منها (والتي يمكن تنفيذها بشكل مشروط، مثل القفزات)، وتعليمات لحفظ واستعادة أي زوج من السجلات 16 بت على مكدس الجهاز. كما توجد ثماني تعليمات استدعاء (RST) أحادية البايت للروتينات الفرعية الموجودة في العناوين الثابتة 00h، 08h، 10h، ...، 38h. يُفترض أن تُزوّد ​​هذه التعليمات من قِبل أجهزة خارجية لاستدعاء روتين خدمة المقاطعة المقابل، ولكنها تُستخدم أيضًا في كثير من الأحيان كاستدعاءات نظام سريعة. إحدى التعليمات المتطورة هي XTHL، والتي تستخدم لتبديل زوج السجلات HL بالقيمة المخزنة في العنوان المشار إليه بواسطة مؤشر المكدس.

يدعم المعالج 8085 كلاً من الإدخال/الإخراج المُرتبط بالمنافذ والإدخال/الإخراج المُرتبط بالذاكرة . ويدعم ما يصل إلى 256 منفذ إدخال /إخراج عبر تعليمات إدخال/إخراج مُخصصة، حيث تُستخدم عناوين المنافذ كمعاملات. يُعد الإدخال/الإخراج المُرتبط بالمنافذ ميزةً في المعالجات ذات مساحة العناوين المحدودة. خلال دورة ناقل الإدخال/الإخراج المُرتبط بالمنافذ، يُخرج المعالج عنوان الإدخال/الإخراج ذي 8 بتات على كلٍ من النصفين السفلي والعلوي لناقل العناوين ذي 16 بتًا.

يمكن الوصول إلى الأجهزة المصممة للإدخال/الإخراج المُمَثَّل بالذاكرة باستخدام تعليمات LDA (تحميل المُراكم من عنوان 16 بت) وSTA (تخزين المُراكم في عنوان 16 بت مُحدد)، أو أي تعليمات أخرى تتضمن معاملات ذاكرة. تظهر دورة نقل الإدخال/الإخراج المُمَثَّل بالذاكرة على ناقل البيانات كدورة وصول عادية إلى الذاكرة.

أنتجت إنتل سلسلة من أنظمة التطوير للمعالجين 8080 و8085، والمعروفة باسم نظام المعالج الدقيق MDS-80. احتوى نظام التطوير الأصلي على معالج 8080. لاحقًا، أُضيف دعم للمعالجين 8085 و8086، بما في ذلك محاكيات الدوائر المتكاملة (ICE ). وهو عبارة عن صندوق مكتبي كبير وثقيل، بحجم مكعب تقريبًا (20 بوصة) (باللون الأزرق الخاص بشركة إنتل)، ويحتوي على وحدة معالجة مركزية وشاشة ومحرك أقراص مرنة واحد بحجم 8 بوصات. لاحقًا، تم توفير صندوق خارجي مزود بمحركي أقراص مرنة إضافيين. يعمل بنظام التشغيل ISIS ، ويمكنه أيضًا تشغيل وحدة محاكاة ومبرمج EPROM خارجي . تستخدم هذه الوحدة قفص بطاقات Multibus، الذي صُمم خصيصًا لنظام التطوير. ونظرًا لبيع عدد كبير من أقفاص البطاقات والمعالجات الاحتياطية، فقد تم تطوير Multibus كمنتج منفصل.

يُعدّ جهاز iPDS اللاحق وحدةً محمولة، بأبعاد 8 × 16 × 20 بوصة تقريبًا، ومزودة بمقبض. يحتوي على شاشة خضراء صغيرة، ولوحة مفاتيح مدمجة في الجزء العلوي، ومحرك أقراص مرنة بحجم 5.25 بوصة، ويعمل بنظام التشغيل ISIS-II. كما يمكنه استيعاب معالج 8085 ثانٍ، مما يسمح بتشغيل محدود للمعالجات المتعددة حيث يعمل كلا المعالجين في وقت واحد وبشكل مستقل. يمكن التبديل بين الشاشة ولوحة المفاتيح، مما يسمح بتجميع البرامج على معالج واحد (تستغرق البرامج الكبيرة وقتًا طويلاً) بينما يتم تحرير الملفات على المعالج الآخر. يحتوي على خيار ذاكرة الفقاعات ووحدات برمجة متنوعة، بما في ذلك EPROM، ووحدات برمجة Intel 8048 و 8051 التي يتم توصيلها بالجانب، لتحل محل مبرمجات الأجهزة المستقلة. بالإضافة إلى مُجمِّع 8080/8085، أنتجت Intel عددًا من المُترجمات، بما في ذلك تلك الخاصة بـ PL/M-80 و Pascal ، ومجموعة من الأدوات لربط البرامج وتحديد مواقعها بشكل ثابت لتمكين حرقها في تُستخدم ذاكرة القراءة فقط القابلة للمسح والبرمجة كهربائياً (EPROM) في الأنظمة المدمجة .

تحتوي لوحة "MCS-85 System Design Kit" (SDK-85) منخفضة التكلفة على وحدة معالجة مركزية 8085، وذاكرة قراءة فقط 8355 تحتوي على برنامج مراقبة تصحيح الأخطاء، وذاكرة وصول عشوائي 8155 و22 منفذ إدخال/إخراج، ولوحة مفاتيح سداسية 8279 وشاشة LED مكونة من 8 أرقام و7 أجزاء، وجهاز TTY (آلة كاتبة عن بعد).واجهة تسلسلية بحلقة تيار 20 مللي أمبير  . تتوفر نقاط توصيل لوحدة ذاكرة EPROM 8755 إضافية بسعة 2 كيلوبايت × 8، ووحدة أخرى.يمكن إضافة ذاكرة وصول عشوائي (RAM) بسعة 256 بايت  ، ومؤقت/عداد إدخال/إخراج 8155 اختياريًا. تتوفر جميع إشارات البيانات والتحكم والعناوين على موصلات ثنائية الأطراف، كما تتوفر مساحة كبيرة للتصميم الأولي.

• 8155 - ذاكرة وصول عشوائي ثابتة من نوع MOS بسعة 2 كيلوبت، مزودة بثلاثة منافذ إدخال/إخراج ومؤقت. تدعم نقل العناوين/البيانات بتقنية تعدد الإرسال. تعمل بتقنية CE منخفضة النشاط. كان الإصدار الصناعي من ID8155 متوفرًا بسعر 37.50 دولارًا أمريكيًا عند طلب 100 وحدة فأكثر. ^{[ 10 ] [ 16 ]} أما الإصدار العسكري من M8155 فكان متوفرًا بسعر 100.00 دولارًا أمريكيًا عند طلب 100 وحدة. ^{[ 11 ]} يوجدإصدار 5 ميجاهرتز  من معالج Intel 8155-2. ^{[ 9 ]} تم طرح معالج 8155H المتوفر باستخدام تقنية HMOS II التي تستهلك طاقة أقل بنسبة 30% من الجيل السابق. يتوفر الإصدار ذو الغلاف البلاستيكي من معالج P8155H (3  ميجاهرتز) ومعالج P8155H-2 (5 ميجاهرتز) بسعر 5.15 دولار أمريكي و 6.40 دولار أمريكي لكل 100 وحدة على التوالي. ^{[ 3 ]}
• 8156 – ذاكرة وصول عشوائي ثابتة من نوع MOS بسعة 2 كيلوبت، مزودة بثلاثة منافذ إدخال/إخراج ومؤقت. تدعم نقل العناوين/البيانات بشكل متعدد. تتميز بخاصية CE النشطة عند المستوى العالي. كان الإصدار الصناعي من ID8156 متوفرًا بسعر 37.50 دولارًا أمريكيًا عند طلب 100 وحدة. ^{[ 10 ] [ 16 ]} يوجدإصدار 5  ميجاهرتز من معالج Intel 8156-2. ^{[ 9 ]} تم طرح معالج 8156H المتوفر باستخدام تقنية HMOS II التي تستهلك طاقة أقل بنسبة 30% من الجيل السابق. يتوفر الإصدار المُغلف بالبلاستيك من معالج P8156H (3  ميجاهرتز) ومعالج P8156H-2 (5 ميجاهرتز) بسعر 5.15 دولار أمريكي و 6.40 دولار أمريكي لكل 100 وحدة على التوالي. ^{[ 3 ]}
• 8185 – ذاكرة وصول عشوائي ثابتة (SRAM) بسعة 1024 × 8 بت، مُغلّفة في حزمة DIP صغيرة الحجم ذات 18 طرفًا. تتضمن ثلاثة مُحدّدات للرقاقة ومُثبّت عنوان داخلي يتم تشغيله مباشرةً بواسطة مُثبّت العنوان (ALE) الخاص بمعالج 8085.كان الإصدار 5  ميجاهرتز من معالج Intel 8185-2 متاحًا بسعر 48.75 دولارًا أمريكيًا بكمية 100. ^{[ 9 ]}

• 8355 – ذاكرة قراءة فقط (ROM) بسعة 2048 × 8 بت، منفذا إدخال/إخراج بسعة 8 بت. معالجة متعددة العناوين/البيانات. كان الإصدار الصناعي من ID8355 متاحًا بسعر 22.00 دولارًا أمريكيًا عند طلب 1000 وحدة. ^{[ 10 ]} يوجدنسخة 5  ميجاهرتز من معالج Intel 8355-2. ^{[ 9 ]}
• 8755 – ذاكرة قراءة فقط قابلة للمسح والبرمجة (EPROM) بسعة 2048 × 8 بت ، منفذا إدخال/إخراج بسعة 8 بت. معالجة متعددة العناوين/البيانات. يُعدّ Intel 8755A-2 هونسخة بتردد 5  ميجاهرتز . كانت هذه النسخة متوفرة بسعر 81.00 دولارًا أمريكيًا عند شراء 100 وحدة. ^{[ 9 ]} كما كانت هناك نسخة صناعية من Intel I8755A-8. ^{[ 16 ]}

• 8202 - وحدة تحكم ذاكرة الوصول العشوائي الديناميكية (DRAM). تدعم هذه الوحدة وحدات ذاكرة الوصول العشوائي الديناميكية من نوع Intel 2104A أو 2117 أو 2118، بسعة تصل إلى 128 كيلوبايت. تم تخفيض السعر إلى 36.25 دولارًا أمريكيًا للكميات التي تبلغ 100 وحدة من نوع D8202 في مايو 1979 تقريبًا. ^{[ 17 ]}
• 8203 - وحدة تحكم ذاكرة الوصول العشوائي الديناميكية. يستهلك إصدار Intel 82C03 CMOS أقل من 25 مللي أمبير. يدعم ما يصل إلى 32 وحدة ذاكرة وصول عشوائي بسعة 64 كيلوبت، بإجمالي سعة تصل إلى٢٥٦  كيلوبايت . ^{[ ١٨ ]} يتم تحديثها كل ١٠ إلى ١٦ ميكروثانية. تدعم تعدد إرسال عناوين الذاكرة للصفوف والأعمدة. تولد إشارات نبضية لتثبيت العنوان داخليًا. تتحكم في طلبات الوصول إلى الذاكرة وتحديثها المتزامنة. كما تُرسل إشعارات دورات الوصول إلى الذاكرة إلى وحدة المعالجة المركزية للنظام. كان معالج ٨٢C٠٣ متوفرًا في عبوات خزفية أو بلاستيكية بسعر ٣٢ دولارًا أمريكيًا لكل ١٠٠ قطعة. ^{[ ١٩ ]}
• 8207 – وحدة تحكم ذاكرة الوصول العشوائي الديناميكية

• 8205 – 1 من 8 وحدة فك تشفير ثنائية
• 8206 - وحدة اكتشاف الأخطاء وتصحيحها
• 8210 – محول TTL إلى MOS ومحرك ساعة عالي الجهد
• 8212 – منفذ إدخال/إخراج 8 بت. كان الإصدار الصناعي من ID8212 متاحًا بسعر 6.75 دولارًا أمريكيًا بكميات 100. ^{[ 10 ]}
• 8216 – مُشغّل ناقل ثنائي الاتجاه متوازي ذو 4 بت. كان الإصدار الصناعي من ID8216 متاحًا بسعر 6.40 دولارًا أمريكيًا بكميات 100 وحدة. ^{[ 10 ]}
• 8218/8219 – وحدة تحكم ناقل البيانات
• 8226 – مُشغّل ناقل ثنائي الاتجاه متوازي ذو 4 بت. كان الإصدار الصناعي من ID8226 متاحًا بسعر 6.40 دولارًا أمريكيًا بكميات 100 وحدة. ^{[ 10 ]}
• 8237 – وحدة تحكم DMA
• 8251 – وحدة تحكم اتصالات USART
• 8253 – مؤقت فاصل زمني قابل للبرمجة
• 8254 – مؤقت فاصل زمني قابل للبرمجة. تم الاستعانة بمصادر خارجية لتصنيع نسخة CMOS من 82C54 إلى شركة Oki Electronic Industry Co., Ltd. ^{[ 20 ]}
• 8255 – واجهة طرفية قابلة للبرمجة
• 8256 - وحدة طرفية متعددة الوظائف. تستخدم هذه الشريحة متعددة الوظائف الاتصالات التسلسلية ، والإدخال/الإخراج المتوازي ، والعدادات /المؤقتات، والمقاطعات . كان سعر شريحة Intel 8256AH يبلغ 21.40 دولارًا أمريكيًا عند طلب 100 وحدة. ^{[ 21 ]} تدمج هذه الشريحة المتكاملة الشرائح ذات الوظائف التالية:
  • واجهة اتصالات قابلة للبرمجة Intel 8251
  • مؤقت الفاصل الزمني القابل للبرمجة Intel 8253
  • واجهة طرفية قابلة للبرمجة Intel 8255
  • وحدة التحكم في المقاطعات القابلة للبرمجة Intel 8259A .
• 8257 - وحدة تحكم DMA
• 8259 – وحدة تحكم المقاطعات القابلة للبرمجة
• 8271 – وحدة تحكم القرص المرن القابلة للبرمجة
• 8272 - وحدة تحكم أقراص مرنة أحادية/مزدوجة الكثافة. وهي متوافقة مع تنسيقات IBM 3740 و System 34 ، وتوفر كلاً من تعديل التردد (FM) وتعديل التردد المعدل (MFM). كان هذا الإصدار متوفرًا بسعر 38.10 دولارًا أمريكيًا عند طلب 100 وحدة. ^{[ 22 ]}
• 8273 - وحدة تحكم بروتوكول HDLC / SDLC قابلة للبرمجة . يدعم هذا الجهاز بروتوكولات الاتصال HDLC الخاصة بمنظمة ISO/ CCITT وبروتوكولات الاتصال SDLC الخاصة بشركة IBM. كانت هذه الأجهزة متاحة بسعر 33.75 دولارًا أمريكيًا (4  ميجاهرتز ) و 30.00 دولارًا أمريكيًا (8  ميجاهرتز ) بكميات 100. ^{[ 22 ]}
• 8274 - وحدة تحكم تسلسلية متعددة البروتوكولات. تدعم هذه الوحدة ثلاثة بروتوكولات مختلفة باستخدام ميزات التشغيل غير المتزامن، والتشغيل المتزامن للبايت، والتشغيل المتزامن للبت. يتوافق وضع التشغيل المتزامن للبايت مع بروتوكول إشارة Bisync من IBM . ويتوافق وضع التشغيل المتزامن للبت مع بروتوكول SDLC من IBM وبروتوكول HDLC من المنظمة الدولية للمعايير ، بالإضافة إلى توافقه مع معيار CCITT X.25 الدولي. تم تغليفها في عبوة ذات 40 طرفًا باستخدام تقنية HMOS من Intel . تصل سرعة الإصدار المتاح إلى 880 كيلوبود بسعر 30.30 دولارًا أمريكيًا عند طلب 100 وحدة. ^{[ 23 ]} كما كانت وحدة NEC μPD7201 متوافقة أيضًا.
• 8275 - وحدة تحكم CRT قابلة للبرمجة. تقوم بتحديث شاشة المسح النقطي عن طريق التخزين المؤقت من الذاكرة الرئيسية وتتبع جزء العرض. كان هذا الإصدار متوفرًا بسعر 32.00 دولارًا أمريكيًا بكميات من 100 وحدة. ^{[ 22 ]}
• 8276 - وحدة تحكم نظام CRT صغيرة
• 8278 – واجهة لوحة مفاتيح قابلة للبرمجة
• 8279 – وحدة تحكم لوحة المفاتيح/الشاشة
• 8282 – مزلاج غير عاكس ذو 8 بت مع مخزن مؤقت للإخراج
• 8283 – مزلاج عاكس 8 بت مع مخزن مؤقت للإخراج
• 8291 - جهاز إرسال/استماع GPIB . يمكن لهذا المتحكم العمل من 1 إلى8  ميجاهرتز . كان متاحًا بسعر 23.75 دولارًا أمريكيًا بكميات من 100. ^{[ 22 ]}
• 8292 - وحدة تحكم GPIB . صُممت هذه الوحدة باستخدام معالج Intel 8041A، وتمت برمجتها كعنصر واجهة تحكم. كما تتحكم في ناقل البيانات باستخدام ثلاثة مؤقتات قفل للكشف عن المشكلات في واجهة ناقل GPIB. كانت متوفرة بسعر 21.25 دولارًا أمريكيًا عند طلب 100 وحدة. ^{[ 22 ]}
• 8293 – جهاز إرسال واستقبال GPIB. تدعم هذه الشريحة ما يصل إلى 4 أوضاع مختلفة: الوضع 0: خطوط تحكم المُرسِل/المُستقبِل، الوضع 1: خطوط تحكم المُرسِل/المُستقبِل/المُتحكِّم، الوضع 2: خطوط بيانات المُرسِل/المُستقبِل/المُتحكِّم، والوضع 3: خطوط بيانات المُرسِل/المُستقبِل. كان سعرها 11.50 دولارًا أمريكيًا عند طلب 100 وحدة. عند إصدارها، كانت متوفرة كعينات، ثم بدأ إنتاجها الكامل في الربع الأول من عام 1980. ^{[ 24 ]}
• 8294 - وحدة تشفير/فك تشفير البيانات + منفذ إخراج واحد. تقوم هذه الوحدة بتشفير وفك تشفير كتل البيانات بحجم 64 بت باستخدام خوارزمية معيار تشفير البيانات لمعالجة المعلومات الفيدرالية . كما تستخدم خوارزمية التشفير الخاصة بالمكتب الوطني للمعايير . تعمل هذه الوحدة باستخدام مفتاح 56 بت يحدده المستخدم لتوليد كلمات تشفير بحجم 64 بت. كان سعرها 22.50 دولارًا أمريكيًا عند شراء 100 وحدة. ^{[ 22 ]}
• 8295 - وحدة تحكم طابعة المصفوفة النقطية. تتوافق هذه الوحدة مع طابعات المصفوفة النقطية من سلسلة LRC 7040 وغيرها من الطابعات الصغيرة. كانت متوفرة بسعر 20.65 دولارًا أمريكيًا عند شراء 100 وحدة. ^{[ 22 ]}
