إنتل 8251

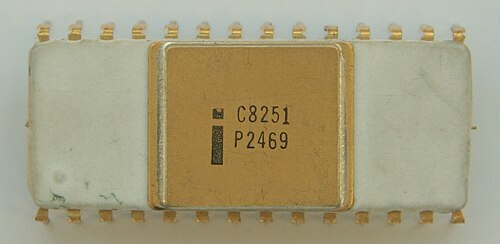

يُعدّ جهاز 8251 جهاز استقبال/إرسال متزامن/غير متزامن عالمي (USART) مُغلّفًا في حزمة DIP ذات 28 طرفًا من إنتاج شركة إنتل . ويُستخدم عادةً للاتصال التسلسلي، وقد صُمّم لمعدل إشارة يبلغ 19.2 كيلوبت في الثانية.
غالباً ما يتم الخلط بينه وبين منفذ UART 8250 الأكثر شيوعاً والذي اشتهر كمنفذ تسلسلي في جهاز الكمبيوتر الشخصي من IBM .
يتضمن 5 أقسام:
- منطق التحكم في القراءة/الكتابة
- جهاز الإرسال
- المتلقي
- نظام ناقل البيانات
- التحكم في المودم
المتغيرات
| رقم الموديل | نطاق درجة الحرارة | تاريخ الإصدار | السعر (بالدولار الأمريكي) [ القائمة 1 ] |
|---|---|---|---|
| ID8251 | صناعي | مارس/أبريل 1979 [ 1 ] | 25.10 دولارًا |
| 8251A | تجاري | مايو/يونيو 1980 [ 2 ] | 6.40 دولار |
- ↑ بكميات 100 وما فوق
الاستخدامات المعروفة
استُخدم معالج Intel 8251A في مجموعة أدوات تصميم نظام Intel SDK-86 MCS-86 [ 3 ] وفي محطة الطباعة DEC LA120 [ 4 ] . كما يُستخدم هذا الجهاز في مجموعة واجهة IC-10 RS-232 المستخدمة في أجهزة راديو الهواة من Kenwood مثل TS-440S وTS-711 وTS-811 وغيرها الكثير.
الروابط والمراجع الخارجية
- الحواسيب الصغيرة Bausteine، Datenbuch 1979/80، Band 3، Peripherie، Siemens AG، Bestellnummer B 2049، الصفحات من 64 إلى 101.
- شركة NEC Electronics (Europe) GmbH، كتالوج 1982، الصفحات 631-648
- شركة إنتل، "واجهة الاتصال القابلة للبرمجة 8251"، دليل مستخدم أنظمة الحواسيب الصغيرة إنتل 8080، سبتمبر 1975، الصفحات 5-135، من موقع bitsaver.org بصيغة PDF
- ↑ شركة إنتل، "مكونات الحواسيب الصغيرة: خط إنتاج جديد من الدرجة الصناعية يلبي الطلب على مكونات عالية الموثوقية للعمل في التطبيقات الصناعية."، معاينة إنتل، مارس/أبريل 1979، صفحة 11
- ↑ شركة إنتل، "أجهزة إنتل الطرفية تُحسّن تصميم نظام 8086"، إصدار خاص من إنتل: حلول 16 بت، مايو/يونيو 1980، صفحة 22
- ↑ "دليل مستخدم مجموعة أدوات تصميم نظام Intel SDK-86 MCS-86" (ملف PDF) . مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 10 سبتمبر 2012. تم الاطلاع عليه بتاريخ 19 أغسطس 2016 .
- ↑ الدليل الفني LA120
