مرشح DSL

مرشح DSL (ويُسمى أيضًا مُقسِّم DSL أو المرشح الصغير ) هو مرشح تمرير منخفض تناظري يُركَّب بين الأجهزة التناظرية (مثل الهواتف أو أجهزة المودم التناظرية) وخط الهاتف الأرضي التقليدي (POTS). يمنع مرشح DSL التداخل بين هذه الأجهزة وخدمة خط المشترك الرقمي (DSL) المتصلة بنفس الخط. بدون مرشحات DSL، قد تُؤدي الإشارات أو الصدى الصادرة من الأجهزة التناظرية عند أعلى نطاق ترددها إلى انخفاض الأداء ومشاكل في الاتصال بخدمة DSL، بينما قد تُسبب الإشارات الصادرة من خدمة DSL عند أدنى نطاق ترددها تشويشًا في الخط ومشاكل أخرى للأجهزة التناظرية.

تم وصف مفهوم مرشح الترددات المنخفضة لتقنية ADSL لأول مرة في عام 1996 من قبل فيك تشارلتون أثناء عمله في اتحاد تطوير العمليات الكندي: مرشح الترددات المنخفضة على جميع الهواتف. ^{[ 1 ]}

مرشحات DSL هي أجهزة سلبية، لا تتطلب مصدر طاقة للتشغيل. قد تحتوي بعض المرشحات عالية الجودة على ترانزستورات نشطة لتحسين الإشارة.

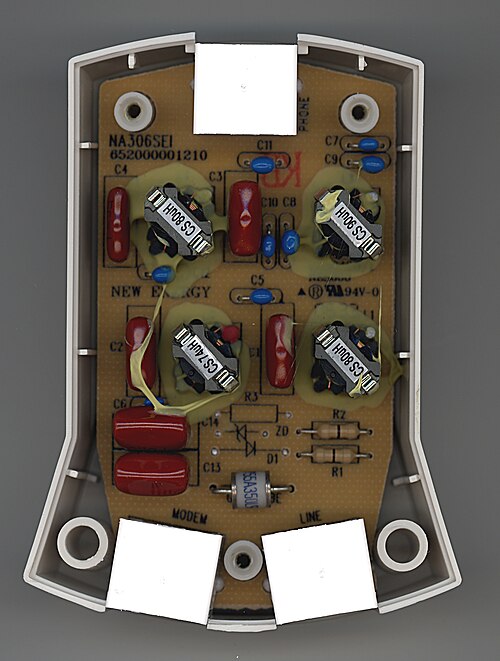

العامل الرئيسي الذي يميز بين المرشحات عالية الجودة والمرشحات منخفضة الجودة هو استخدام الترانزستورات في المرشحات النشطة عالية الجودة (والأكثر تكلفة)، بالإضافة إلى المكونات المعتادة مثل المكثفات والمقاومات ونوى الفريت، في حين أن المرشحات السلبية منخفضة الجودة تفتقر إلى الترانزستورات.

تتضمن عملية التركيب النموذجية في منزل قائم تركيب مرشحات DSL على كل هاتف وجهاز فاكس ومودم صوتي وأي جهاز صوتي آخر في المنزل، بحيث يكون المودم الصوتي هو الجهاز الوحيد غير المُرشَّح. أما بالنسبة للهواتف المثبتة على الحائط، فيكون المرشح عبارة عن لوحة تُعلَّق على حامل الحائط القياسي، والذي يُعلَّق عليه الهاتف بدوره.

في حال إمكانية تمديد كابلات جديدة، يُفضّل تقسيم خط الهاتف بعد دخوله المنزل، وذلك بتركيب مُرشِّح DSL واحد على أحد فروعه وتوصيله بكل مقبس في المنزل حيث سيتم استخدام جهاز تناظري ، وتخصيص الفرع الآخر (غير المُرشَّح) لمودم DSL. بعض الأجهزة، مثل أجهزة الإنذار المُراقبة وأجهزة الهاتف للصم ، وخاصةً بعض الطرازات القديمة التي تستخدم مُقترنًا صوتيًا ، قد تكون موصولة سلكيًا وقد لا تقبل مُرشِّح DSL بسهولة. يمكن ترشيح بعض هذه الأجهزة بنجاح باستخدام مُرشِّح DSL أو مُقسِّم، خاصةً إذا تم تحويل التوصيل السلكي إلى توصيل عبر مقبس.

إذا لم يكن من العملي تمديد كابلات جديدة، فغالبًا ما يكون من الممكن تقسيم خط الهاتف عند نقطة الدخول في بعض الحالات. إذا تم استخدام كابل من الفئة 3 أو 4 أو 5 لتوصيل المبنى، وكان هناك زوج واحد على الأقل من الأسلاك غير مستخدم، فيمكن تركيب مُرشِّح DSL "للمنزل بأكمله" عند نقطة الدخول، وعادةً ما يكون ذلك في صندوق جهاز واجهة الشبكة (NID). على الرغم من إمكانية استخدام مُرشِّح مُدمج لهذا الغرض، إلا أن هناك مُرشِّحات خاصة للمنزل بأكمله متوفرة لتسهيل عملية التركيب. يتم توصيل زوج الأسلاك الذي يتصل بالهواتف وأجهزة الفاكس بخط شركة الهاتف عبر المُرشِّح، بينما يتم توصيل زوج الأسلاك الذي يتصل بمودم DSL مباشرةً بخط شركة الهاتف، دون ترشيح. عند مقبس الحائط حيث يتم تركيب مودم DSL، يُستخدم محول توزيع ثنائي الخطوط تجاري، حيث يتم توصيل كل خط من الكابل بمنفذ منفصل، ويُشار إليه بالخط 1. يتم توصيل الهاتف، إن وجد، بمنفذ الخط 1، بينما يتم توصيل مودم DSL بمنفذ الخط 2 في المحول، ولكن يتم تمرير الإشارة عبر نقاط توصيل الخط 1 في ذلك المنفذ. نظرًا لطبيعة الحماية الذاتية لأزواج الأسلاك المجدولة ، فإن تقنية مشاركة الكابل هذه فعّالة مع كابلات الفئة 4 و5. أما كابلات الفئة 3 القديمة، والتي تحتوي على أربعة أسلاك متوازية، فتُسبب تداخلًا وتدهورًا في إشارة ADSL بين الأزواج، لذا يُنصح بتقييد مشاركة الكابل إلى 20 مترًا (65  قدمًا) تقريبًا. يوفر هذا الأسلوب الكثير من المال والجهد، حيث أن التغييرات الوحيدة المطلوبة في أسلاك المبنى قد تحدث عند نقطة التوزيع الرئيسية، والمعدات الإضافية الوحيدة اللازمة هي محول توزيع ثنائي الخطوط. إذا لم يكن زوج الأسلاك رقم 2 متصلاً في الأصل بمقبس الحائط حيث سيتم استخدام مودم DSL، فقد يكون من الضروري إكمال هذه الخطوة أيضًا.

تحتوي بعض أجهزة مودم DSL على دوائر ترشيح مدمجة، يمكن توصيل الهواتف وأجهزة الفاكس بها.
