ايه تي اكس

ATX ( Advanced Technology Extended ) هي مواصفات تكوين اللوحة الأم ومصدر الطاقة، حصل ديفيد دنت على براءة اختراعها في عام 1995 في شركة إنتل ، ^[1] لتحسين المعايير الفعلية السابقة مثل تصميم AT . كان هذا أول تغيير كبير في تصميم علبة الكمبيوتر المكتبي واللوحة الأم ومصدر الطاقة منذ سنوات عديدة، مما أدى إلى تحسين التوحيد وقابلية تبادل الأجزاء. تحدد المواصفات الأبعاد؛ ونقاط التثبيت؛ ولوحة الإدخال/الإخراج؛ وواجهات الطاقة والموصلات بين علبة الكمبيوتر واللوحة الأم ومصدر الطاقة .

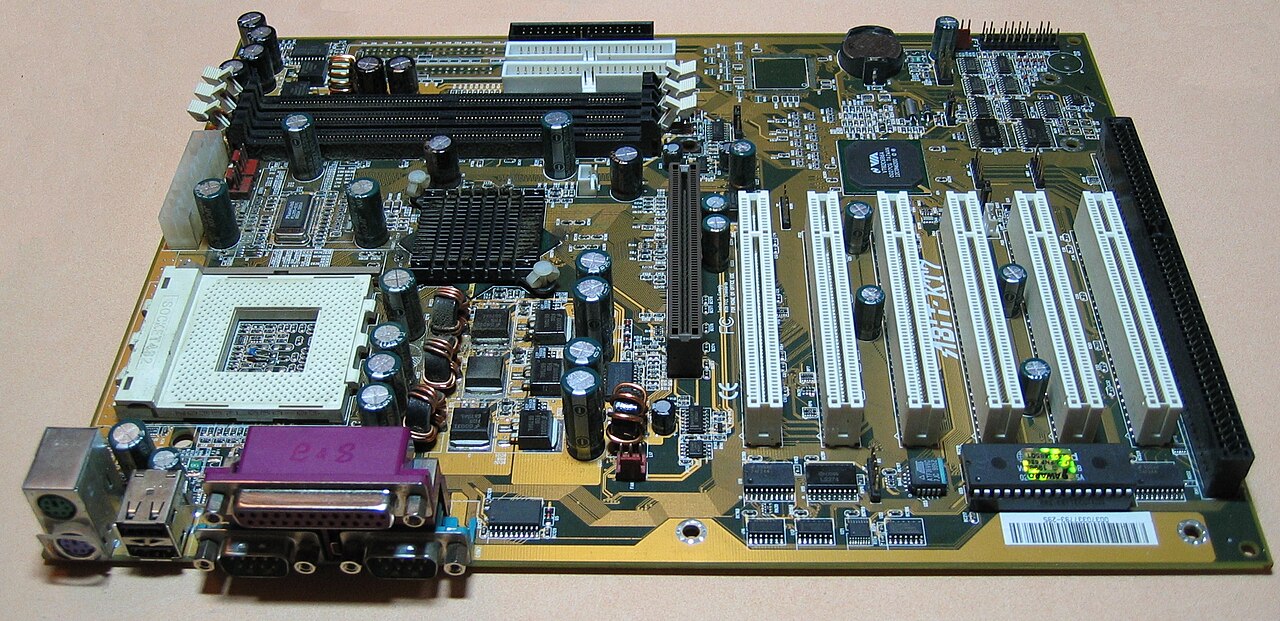

ATX هو التصميم الأكثر شيوعًا للوحة الأم. ^[2] عادةً ما تحتفظ المعايير الأخرى للوحات الأصغر (بما في ذلك microATX و FlexATX و nano-ITX و mini-ITX ) بالتخطيط الخلفي الأساسي ولكنها تقلل من حجم اللوحة وعدد فتحات التوسعة. أبعاد لوحة ATX كاملة الحجم هي 12 × 9.6 بوصة (305 × 244 مم)، مما يسمح للعديد من هياكل ATX بقبول لوحات microATX . أصدرت Intel مواصفات ATX في عام 1995 وتمت مراجعتها عدة مرات منذ ذلك الحين. أحدث مواصفات للوحة الأم ATX هي الإصدار 2.2. ^[3] أحدث مواصفات وحدة إمداد الطاقة ATX12V هي ATX 3.0 التي تم إصدارها في فبراير 2022. ^{[ بحاجة لمصدر ]}

EATX (Extended ATX) هو إصدار أكبر من اللوحة الأم ATX بأبعاد 12 × 13 بوصة (305 × 330 مم). وفي حين تم تنفيذ بعض اللوحات الأم ذات المقبس المزدوج لوحدة المعالجة المركزية في ATX، فإن الحجم الإضافي لـ EATX يجعله عامل الشكل النموذجي للأنظمة ذات المقبس المزدوج، ومع المقابس التي تدعم أربع أو ثماني قنوات ذاكرة، للأنظمة ذات المقبس الواحد مع عدد كبير من فتحات الذاكرة.

في عام 2004، أعلنت شركة إنتل عن معيار BTX (Balanced Technology eXtended)، والذي كان من المفترض أن يكون بديلاً لمعيار ATX. وفي حين تبنى بعض المصنعين المعيار الجديد، أوقفت إنتل أي تطوير مستقبلي لمعيار BTX في عام 2006. واعتبارًا من عام 2024 ^[تحديث]، لا يزال تصميم ATX هو المعيار الفعلي لأجهزة الكمبيوتر الشخصية.

لا يستشهد هذا القسم بأي مصادر . يُرجى المساعدة في تحسين هذا القسم من خلال إضافة الاستشهادات إلى مصادر موثوقة . قد يتم الطعن في المواد غير الموثقة وإزالتها . ( مايو 2020 ) ( تعرف على كيفية ومتى يمكنك إزالة هذه الرسالة )

في الجزء الخلفي من علبة الكمبيوتر، تم إجراء بعض التغييرات الرئيسية على معيار AT. في الأصل، كانت علب نمط AT تحتوي فقط على موصل لوحة مفاتيح وفتحات توسعة للوحات الخلفية للبطاقات الإضافية. كان لابد من توصيل أي واجهات أخرى على اللوحة (مثل المنافذ التسلسلية والمتوازية ) عبر أسلاك متطايرة إلى موصلات تم تركيبها إما على المساحات التي توفرها العلبة أو الأقواس الموضوعة في مواضع فتحات التوسعة غير المستخدمة. ^[4]

سمحت ATX لكل مصنع للوحة الأم بوضع هذه المنافذ في منطقة مستطيلة على ظهر النظام بترتيب يمكنهم تحديده بأنفسهم، على الرغم من أن معظم الشركات المصنعة اتبعت عددًا من الأنماط العامة اعتمادًا على المنافذ التي توفرها اللوحة الأم. عادةً ما تكون الصناديق مزودة بلوحة قابلة للفك، والمعروفة أيضًا باسم لوحة الإدخال/الإخراج أو درع الإدخال/الإخراج، في أحد الترتيبات الشائعة. عادةً ما يتم تضمين لوحات الإدخال/الإخراج مع اللوحات الأم للبيع بالتجزئة للسماح بالتثبيت في أي حقيبة مناسبة. سيعمل الكمبيوتر بشكل صحيح بدون تركيب لوحة، على الرغم من وجود فجوات مفتوحة في العلبة والتي قد تعرض فحص EMI/RFI للخطر وتسمح بدخول الأوساخ والأجسام الغريبة العشوائية. تم تصنيع الألواح التي تسمح بتركيب لوحة أم AT في حقيبة ATX. تأتي بعض اللوحات الأم ATX مع لوحة إدخال/إخراج مدمجة.

كما جعلت ATX موصلات لوحة المفاتيح والماوس mini-DIN على غرار PS/2 منتشرة في كل مكان. استخدمت أنظمة AT موصل DIN بخمسة دبابيس للوحة المفاتيح وكانت تُستخدم عمومًا مع فئران المنفذ التسلسلي (على الرغم من وجود منافذ ماوس PS/2 أيضًا في بعض الأنظمة). تتخلص العديد من اللوحات الأم الحديثة تدريجيًا من موصلات لوحة المفاتيح والماوس على غرار PS/2 لصالح ناقل تسلسلي عالمي أكثر حداثة . تشمل الموصلات القديمة الأخرى التي يتم التخلص منها ببطء من اللوحات الأم ATX الحديثة منافذ موازية ذات 25 سنًا ومنافذ RS-232 تسلسلية ذات 9 دبابيس . في مكانها توجد منافذ محيطية مدمجة مثل Ethernet و FireWire و eSATA ومنافذ الصوت (التناظرية و S/PDIF ) والفيديو ( D-sub التناظري أو DVI أو HDMI أو DisplayPort ) ومنافذ USB إضافية و Wi-Fi.

كانت إحدى المشكلات الملحوظة في مواصفات ATX هي أنه تم مراجعتها آخر مرة عندما كانت مصادر الطاقة توضع عادةً في الجزء العلوي من العديد من علب الكمبيوتر القديمة بدلاً من الجزء السفلي، كما هو الحال مع العديد من علب الكمبيوتر الحديثة. وقد أدى هذا إلى بعض المواقع القياسية الإشكالية للمنافذ، وخاصة منفذ طاقة وحدة المعالجة المركزية ذي الـ 4/8 سنون، والذي يقع عادةً على طول الحافة العلوية للوحة، وهو مناسب لمصادر الطاقة المثبتة في الأعلى. وهذا يجعل من الصعب جدًا وصول الكابلات من مصادر الطاقة المثبتة في الجزء السفلي، ويتطلب عادةً فتحة خاصة في المستوى الخلفي لكي يدخل الكابل من الخلف وينحني حول اللوحة، مما يجعل الإدخال وإدارة الأسلاك أمرًا صعبًا للغاية. بالكاد تصل العديد من كابلات مصدر الطاقة أو تفشل في الوصول، أو تكون صلبة للغاية بحيث لا تنحني، وتكون هناك حاجة أحيانًا إلى تمديدات بسبب هذا الوضع. غالبًا ما تحتوي مصادر الطاقة الحديثة على كابلات أطول للتخفيف من هذه المشكلة.

إن دقة الحقائق الواردة في هذا القسم محل نزاع . يمكن العثور على المناقشة ذات الصلة على صفحة المناقشة . يرجى المساعدة في ضمان أن تكون البيانات المتنازع عليها من مصادر موثوقة . ( أبريل 2020 ) ( تعرف على كيفية ومتى تحذف هذه الرسالة )

تم تحديد العديد من التصميمات المشتقة من ATX والتي تستخدم نفس مصدر الطاقة والتركيبات وترتيب اللوحة الخلفية الأساسية، ولكنها تحدد معايير مختلفة لحجم اللوحة وعدد فتحات التوسعة. يوفر ATX القياسي سبع فتحات بمسافة 0.8 بوصة (20 مم)؛ يزيل حجم microATX الشهير 2.4 بوصة (61 مم) وثلاث فتحات، ويترك أربع فتحات. يشير العرض هنا إلى المسافة على طول حافة الموصل الخارجي، بينما يكون العمق من الأمام إلى الخلف. لاحظ أن كل حجم أكبر يرث جميع مناطق الألوان (الأصغر) السابقة.

لقد خلطت شركة AOpen بين مصطلح Mini ATX وتصميم أحدث ^{[ متى؟ ]} 15 × 15 سم (5.9 × 5.9 بوصة). ونظرًا لإزالة الإشارات إلى Mini ATX من مواصفات ATX منذ اعتماد microATX، فإن تعريف AOpen هو المصطلح الأكثر معاصرة ويبدو أن المصطلح المذكور أعلاه له أهمية تاريخية فقط. ويبدو هذا متناقضًا مع معيار Mini-ITX الشائع الآن (17 × 17 سم (6.7 × 6.7 بوصة))، وهو مصدر محتمل للارتباك. وقد أضاف عدد من الشركات المصنعة من فتحة توسعة واحدة إلى ثلاث فتحات توسعة إضافية (بمسافة قياسية 0.8 بوصة) إلى عرض اللوحة الأم ATX القياسي 12 بوصة.

كانت عوامل الشكل التي اعتُبرت قديمة في عام 1999 تشمل Baby-AT، وAT بالحجم الكامل، وLPX شبه الملكية للعلب ذات الارتفاع المنخفض. كانت هناك تصميمات للوحات الأم الملكية مثل تلك التي تنتجها شركات Compaq وPackard-Bell وHewlett Packard وغيرها، ولم تكن قابلة للتبديل مع اللوحات والعلب متعددة الشركات المصنعة. تحتوي أجهزة الكمبيوتر المحمولة وأجهزة الكمبيوتر المحمولة وبعض الخوادم التي يتم تركيبها على حامل مقاس 19 بوصة على لوحات أم مخصصة فريدة من نوعها لمنتجاتها الخاصة. ^[5]

عامل الشكل	أصلها	تاريخ	الحجم الأقصى [أ] العمق × العرض	فتحات	ملاحظات (الاستخدام النموذجي، اعتماد السوق، وما إلى ذلك)
ايه تي اكس	إنتل	1995	12 × 9.6 بوصة (305 × 244 مم)	7 [ب]	اللوحة الأصلية، خليفة اللوحة الأم AT
ملكية خاصة، خاصة باللوحات الأم الخاصة بتعدين العملات المشفرة	مجهول	2011	12 × 8 بوصة (305 × 203 مم)	3	3 بطاقات إضافية ذات فتحتين مع وجود فتحة واحدة من المساحة الحرة بينهما
SSI CEB	إس إس آي	؟	12 × 10.5 بوصة (305 × 267 مم)	7	خليج الإلكترونيات المدمجة
إس إس آي إم إي بي	إس إس آي	2011	16.2 × 13 بوصة (411 × 330 مم)	12	خليج الإلكترونيات متوسطة المدى
إس إس آي إي إي بي	إس إس آي	؟	12 × 13 بوصة (305 × 330 مم)	7	خليج إنتربرايز للإلكترونيات
إس إس آي تي ​​إي بي	إس إس آي	؟	12 × 10.5 بوصة (305 × 267 مم)	7	تتميز وحدة Thin Electronics Bay المخصصة للتركيب على الرف بمواصفات ارتفاع مكونات اللوحة
مايكرو ايه تي اكس	إنتل	1997	9.6 × 9.6 بوصة (244 × 244 مم)	4	يناسب صناديق ATX و EATX.
فليكس ايه تي اكس	إنتل	1997	9 × 7.5 بوصة (229 × 191 ملم)	3
ATX ممتد (قياسي)	سوبرمايكرو / اسوس	؟	12 × 13 بوصة (305 × 330 مم)	7	فتحات البراغي غير متوافقة تمامًا مع بعض علب ATX. مصممة لوحدات المعالجة المركزية المزدوجة وبطاقات الفيديو ذات الفتحات الأربع.
ATX ممتد (عادةً)	مجهول	؟	12 × 10.1 بوصة (305 × 257 ملم) 12 × 10.4 بوصة (305 × 264 ملم) 12 × 10.5 بوصة (305 × 267 ملم) 12 × 10.7 بوصة (305 × 272 ملم)	7	ثقوب براغي نمط ATX
EE-ATX	سوبرميكرو	؟	13.68 × 13 بوصة (347 × 330 مم)	7	ATX ممتد ومحسن
الترا ATX	فوكسكون	2008	14.4 × 9.6 بوصة (366 × 244 مم)	10	مخصص لبطاقات الفيديو ذات الفتحات المتعددة ووحدات المعالجة المركزية المزدوجة.
XL-ATX	إيفجا	2009	13.5 × 10.3 بوصة (343 × 262 مم)	9
XL-ATX	جيجابايت	2010	13.58 × 10.31 بوصة (345 × 262 مم)	7
XL-ATX	إم إس آي	2010	13.6 × 10.4 بوصة (345 × 264 مم)	7
دبليو تي اكس	إنتل	1998	14 × 16.75 بوصة (356 × 425 ملم).	9	تم إيقافه في عام 2008
ميني-ITX	عبر	2001	6.7 × 6.7 بوصة (170 × 170 ملم).	1	تم تصميمه في الأصل للاستخدام في المسرح المنزلي أو التطبيقات الأخرى التي لا تحتوي على مروحة
ميني دي تي اكس	أيه إم دي	2007	8 × 6.7 بوصة (203 × 170 مم)	2	مشتق من Mini-ITX وDTX
بي تي اكس	إنتل	2004	12.8 × 10.5 بوصة (325 × 267 مم)	7	تم إلغاؤه في عام 2006. كما توجد إصدارات micro وnano وpico. لا تتوافق بشكل عام مع التركيب على شكل ATX.
إتش بي تي إكس	إيفجا	2010	13.6 × 15 بوصة (345 × 381 مم)	6	معالجات مزدوجة، 12 فتحة ذاكرة وصول عشوائي (RAM)
جنوب غرب تكساس	سوبرميكرو	2006	16.48 × 13 بوصة (419 × 330 مم) وغيرها	5	معالجات رباعية، غير متوافقة مع تركيب ATX
واي تي اكس	أسوس و MSI وماكس صن	2023	6.89 × 9.65 بوصة (175 × 245 ملم)	1	شكل جديد يدعم مبادرة DIY-APE

على الرغم من أن E-ATX الحقيقي هو 12 × 13 بوصة (305 × 330 مم)، فإن معظم مصنعي اللوحات الأم يشيرون أيضًا إلى اللوحات الأم ذات القياسات 12 × 10.1 بوصة (305 × 257 مم)، و12 × 10.4 بوصة (305 × 264 مم)، و12 × 10.5 بوصة (305 × 267 مم) و12 × 10.7 بوصة (305 × 272 مم) باسم E-ATX. في حين أن E-ATX وSSI EEB (منتدى البنية التحتية لنظام الخادم (SSI)) يشتركان في نفس الأبعاد، فإن فتحات البراغي في المعيارين لا تتوافق جميعها؛ مما يجعلها غير متوافقة. ^{[ بحاجة لمصدر ]}

في عام 2008، كشفت شركة فوكسكون عن نموذج أولي للوحة الأم Foxconn F1، والتي لها نفس عرض اللوحة الأم القياسية ATX، ولكن بطول ممتد 14.4 بوصة لاستيعاب 10 فتحات. ^[6] أطلقت الشركة على التصميم الجديد 14.4 × 9.6 بوصة (366 × 244 مم) لهذه اللوحة الأم اسم "Ultra ATX" ^[7] في عرضها في معرض CES 2008. كما تم الكشف خلال معرض CES في يناير 2008 عن هيكل Lian Li Armorsuit PC-P80 المزود بعشر فتحات مصممة للوحة الأم. ^[8]

لقد تم استخدام الاسم "XL-ATX" من قبل ثلاث شركات على الأقل بطرق مختلفة:

• في سبتمبر 2009، أصدرت شركة EVGA Corporation بالفعل لوحة أم "XL-ATX" مقاس 13.5 × 10.3 بوصة (343 × 262 مم) باعتبارها EVGA X58 Classified 4-Way SLI . ^[9]
• أطلقت شركة Gigabyte Technology لوحة رئيسية أخرى بحجم XL-ATX، برقم الطراز GA-X58A-UD9 في عام 2010 بقياس 13.6 × 10.3 بوصة (345 × 262 مم)، وGA-X79-UD7 في عام 2011 بقياس 12.8 × 10.0 بوصة (324 × 253 مم). في أبريل 2010، أعلنت Gigabyte عن اللوحة الرئيسية GA-890FXA-UD7 بقياس 12.8 × 9.6 بوصة (325 × 244 مم) والتي تسمح بتحريك جميع الفتحات السبع لأسفل بمقدار فتحة واحدة. كان من الممكن أن يسمح الطول الإضافي بوضع ما يصل إلى ثماني فتحات توسعة، لكن موضع الفتحة العلوية شاغر في هذا الطراز المعين.
• أصدرت MSI لوحات MSI X58 Big Bang في عام 2010، وMSI P67 Big Bang Marshal في عام 2011، وMSI X79 Xpower Big Bang 2 في عام 2012، وMSI Z87 Xpower في عام 2013، وكلها بأبعاد 13.6 × 10.4 بوصة (345 × 264 مم). وعلى الرغم من أن هذه اللوحات بها مساحة لفتحات توسعة إضافية (9 و8 إجمالاً على التوالي)، فإن اللوحات الثلاث توفر سبعة موصلات توسعة فقط؛ وتُترك المواضع العلوية شاغرة لتوفير مساحة أكبر لوحدة المعالجة المركزية وشريحة المعالج والتبريد المرتبط بها.

في عام 2010، أصدرت شركة EVGA Corporation لوحة أم جديدة، "Super Record 2"، أو SR-2، يتجاوز حجمها حجم "EVGA X58 Classified 4-Way SLI". تم تصميم اللوحة الجديدة لاستيعاب وحدتي معالجة مركزية بمقبس Dual QPI LGA1366 (مثل Intel Xeon )، على غرار لوحة Intel Skulltrail التي يمكنها استيعاب معالجين Intel Core 2 Quad ولديها ما مجموعه سبع فتحات PCI-E و12 فتحة ذاكرة وصول عشوائي DDR3. يُطلق على التصميم الجديد اسم "HPTX" ويبلغ حجمه 13.6 × 15 بوصة (345 × 381 مم). ^[10]

تتطلب مواصفات ATX من مصدر الطاقة إنتاج ثلاثة مخرجات رئيسية، +3.3 فولت و+5 فولت و+12 فولت. كما يلزم وجود مصادر طاقة منخفضة الطاقة −12 فولت و+5 فولت _SB (وضع الاستعداد). يُستخدم مصدر الطاقة −12 فولت في المقام الأول لتوفير جهد الإمداد السالب لمنافذ RS-232 ويُستخدم أيضًا بواسطة دبوس واحد في فتحات PCI التقليدية في المقام الأول لتوفير جهد مرجعي لبعض طرز بطاقات الصوت . يُستخدم مصدر الطاقة 5 فولت _SB لإنتاج طاقة متقطعة لتوفير ميزة الطاقة الناعمة لـ ATX عند إيقاف تشغيل الكمبيوتر، بالإضافة إلى تشغيل ساعة الوقت الفعلي للحفاظ على شحن بطارية CMOS . كان مطلوبًا في الأصل خرج −5 فولت لأنه تم توفيره على ناقل ISA ؛ تم إزالته في الإصدارات اللاحقة من معيار ATX، حيث أصبح قديمًا بإزالة فتحات توسيع ناقل ISA (لا يزال ناقل ISA نفسه موجودًا في أي كمبيوتر متوافق مع مواصفات IBM PC القديمة؛ على سبيل المثال، غير موجود في PlayStation 4 ). ^[11]

في الأصل، كانت اللوحة الأم تعمل بموصل واحد مكون من 20 سنًا. يوفر مصدر الطاقة ATX عددًا من موصلات الطاقة الطرفية و(في الأنظمة الحديثة) موصلين للوحة الأم: موصل مساعد مكون من 8 سنون (أو 4+4 سنون) يوفر طاقة إضافية لوحدة المعالجة المركزية وموصل مصدر طاقة رئيسي مكون من 24 سنًا، وهو امتداد للإصدار الأصلي المكون من 20 سنًا. موصل Molex 39-29-9202 مكون من 20 سنًا عند اللوحة الأم. موصل Molex 39-01-2200 مكون من 20 سنًا عند الكابل. تبلغ مسافة دبوس الموصل 4.20 مم ^[12] (حوالي سدس البوصة).

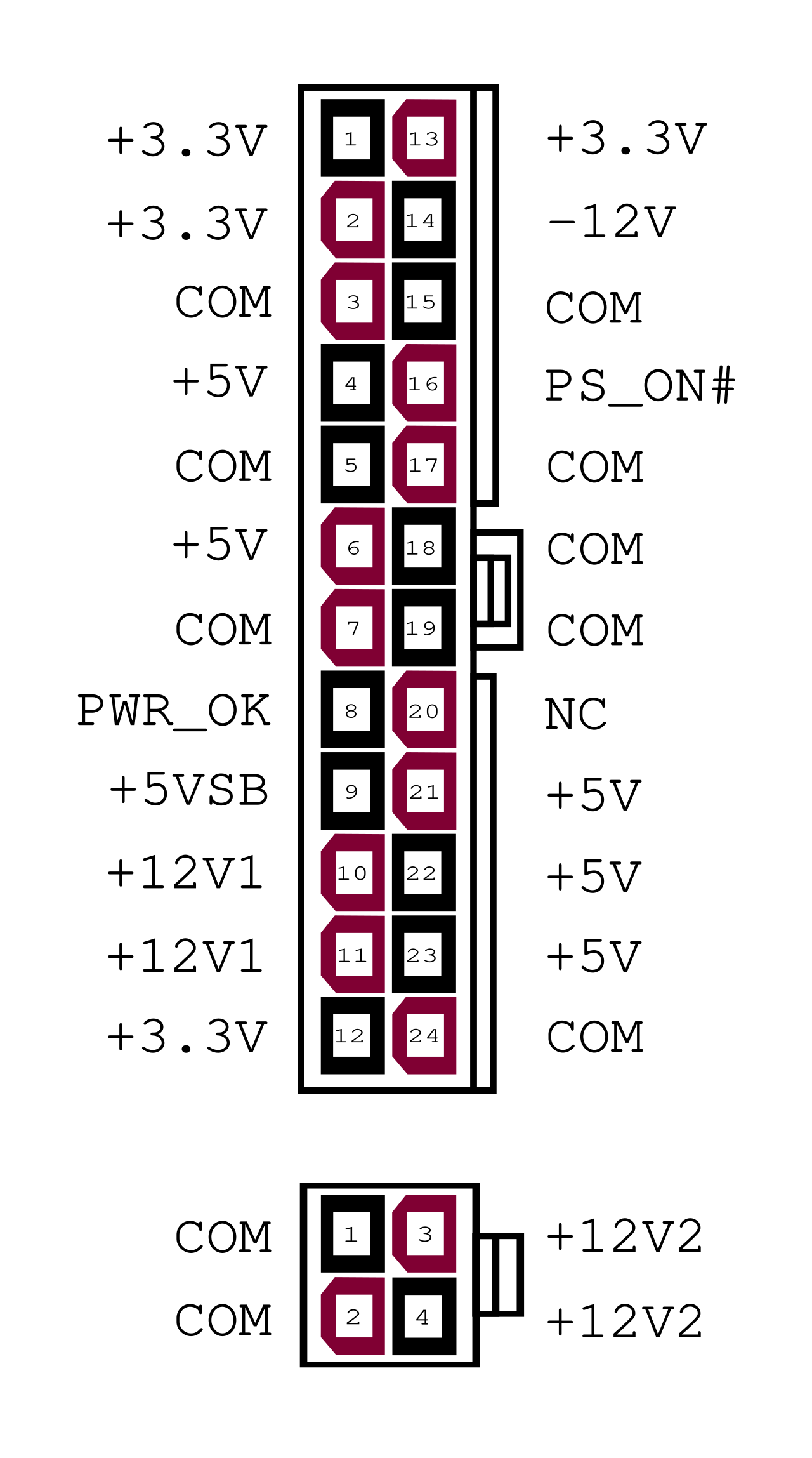

موصل مصدر الطاقة ATX12V 2.x ذو 24 سنًا

لون	الإشارة [أ]	دبوس [ب]	الدبوس [ب] [ج]	الإشارة [أ]	لون
البرتقالي	+3.3 فولت	1	13	+3.3 فولت	البرتقالي
				+3.3 فولت حساس [د]	بني
البرتقالي	+3.3 فولت	2	14	-12 فولت	أزرق
أسود	أرضي	3	15	أرضي	أسود
أحمر	+5 فولت	4	16	تشغيل الطاقة [E]	أخضر
أسود	أرضي	5	17	أرضي	أسود
أحمر	+5 فولت	6	18	أرضي	أسود
أسود	أرضي	7	19	أرضي	أسود
رمادي	قوة جيدة [F]	8	20	محجوزة [G]	لا أحد
أرجواني	+5 فولت في وضع الاستعداد	9	21	+5 فولت	أحمر
أصفر	+12 فولت	10	22	+5 فولت	أحمر
أصفر	+12 فولت	11	23	+5 فولت	أحمر
البرتقالي	+3.3 فولت	12	24	أرضي	أسود
^ أ ب  تشير الخلفية ذات اللون الأزرق الفاتح إلى إشارات التحكم. ^ أ ب  تشير الخلفية ذات اللون الأخضر الفاتح إلى الدبابيس الموجودة فقط في الموصل ذي الـ 24 سنًا. ^ في موصل 20 سنًا، يتم ترقيم الدبابيس 13–22 بأرقام 11–20 على التوالي. ^ يوفر طاقة +3.3 فولت ويحتوي أيضًا على سلك ثانٍ منخفض التيار للاستشعار عن بعد . [14] ^ إشارة تحكم يتم سحبها إلى +5 فولت بواسطة وحدة إمداد الطاقة ويجب خفضها لتشغيل وحدة إمداد الطاقة. ^ إشارة تحكم منخفضة عندما لم تصل المخرجات الأخرى بعد إلى الجهد الصحيح، أو على وشك تركه. ^ سابقًا −5 فولت ( السلك الأبيض، غائب في إمدادات الطاقة الحديثة؛ كان اختياريًا في ATX وATX12V v1.2 وتم حذفه منذ v1.3.

موصل مصدر الطاقة ATX12VO

لون	إشارة	دبوس	دبوس	إشارة	لون
أخضر	PS_ON#	1	6	طاقة_موافق	رمادي
أسود	كوم	2	7	+12 VSB	أرجواني
أسود	كوم	3	8	+12 فولت 1 تيار مستمر	أصفر
أسود	كوم	4	9	+12 فولت 1 تيار مستمر	أصفر
سيتم تحديده لاحقا	محجوز	5	10	دبوس استشعار الجهد المستمر +12 فولت 1	أصفر

أرقام أجزاء موصل Molex

دبابيس	أنثى/مقبس على كابل PS	موصل ذكر/رأسي على PCB	كابل تمديد ذكر/قابس
4 دبابيس	39-01-2040	39-28-1043	39-01-2046
20 دبوسًا	39-01-2200	39-28-1203	39-01-2206
24 دبوسًا	39-01-2240	39-28-1243	39-01-2246

أربعة أسلاك لها وظائف خاصة:

• PS_ON# ( تشغيل الطاقة ) هي إشارة من اللوحة الأم إلى مصدر الطاقة. عندما يتم توصيل الخط بالأرض (بواسطة اللوحة الأم)، يتم تشغيل مصدر الطاقة. يتم سحبه داخليًا إلى +5 فولت داخل مصدر الطاقة. ^{[3] [15]}
• PWR_OK ( " power good " ) هو خرج من مصدر الطاقة يشير إلى أن خرجه قد استقر وجاهز للاستخدام. يظل منخفضًا لفترة وجيزة (100–500  مللي ثانية ) بعد خفض إشارة PS_ON# إلى مستوى منخفض. ^[16]
• يوفر +5 فولت _SB ( +5 فولت احتياطي ) الطاقة حتى عندما تكون بقية خطوط الأسلاك الموصلة للطاقة مغلقة. ويمكن استخدام هذا لتشغيل الدوائر التي تتحكم في إشارة التشغيل.
• يجب توصيل مستشعر +3.3 فولت بمستشعر +3.3 فولت الموجود على اللوحة الأم أو موصل الطاقة الخاص بها. يسمح هذا التوصيل بالاستشعار عن بعد لهبوط الجهد في أسلاك مصدر الطاقة. كما قدم بعض المصنعين سلك مستشعر +5 فولت (عادة ما يكون باللون الوردي) متصلاً بأحد أسلاك +5 فولت الحمراء في بعض طرازات مصدر الطاقة؛ ومع ذلك، كان تضمين مثل هذا السلك ممارسة غير قياسية ولم يكن جزءًا من أي معيار ATX رسمي.

بشكل عام، يجب أن تكون جهدات الإمداد ضمن ±5% من قيمها الاسمية في جميع الأوقات. ومع ذلك، فإن جهدات الإمداد السالبة قليلة الاستخدام لها تسامح ±10%. هناك مواصفات للموجات في نطاق ترددي 10 هرتز - 20 ميجا هرتز: ^[3]

العرض (V)	تسامح	المدى، من الحد الأدنى إلى الحد الأقصى (فولت)	التموج، ص. إلى ص.، الحد الأقصى (ملي فولت)
+5	±5% (±0.25 فولت)	+4.75 فولت إلى +5.25 فولت	0 50
-5	±10% (±0.50 فولت)	-4.50 فولت إلى -5.50 فولت	0 50
+12	±5% (±0.60 فولت)	+11.40 فولت إلى +12.60 فولت	120
-12	±10% (±1.20 فولت)	-10.80 فولت إلى -13.20 فولت	120
+3.3	±5% (±0.165 فولت)	+3.135 فولت إلى +3.465 فولت	0 50
+5 وضع الاستعداد	±5% (±0.25 فولت)	+4.75 فولت إلى +5.25 فولت	0 50

يبلغ تصنيف الطاقة لموصل Molex Mini-Fit Jr. ذي الـ 20-24 سنًا 9 أمبير كحد أقصى لكل سن). ^[17] نظرًا لأن اللوحات الأم الكبيرة للخوادم وبطاقات الرسومات ثلاثية الأبعاد تتطلب المزيد والمزيد من الطاقة للعمل، فقد كان من الضروري مراجعة وتوسيع المعيار إلى ما هو أبعد من موصل 20 سنًا الأصلي، للسماح بمزيد من التيار باستخدام دبابيس إضافية متعددة بالتوازي. الجهد المنخفض للدائرة هو القيد على تدفق الطاقة عبر كل دبوس موصل؛ عند أقصى جهد مقنن، سيكون دبوس Mini-Fit Jr واحدًا قادرًا على 4800 واط.

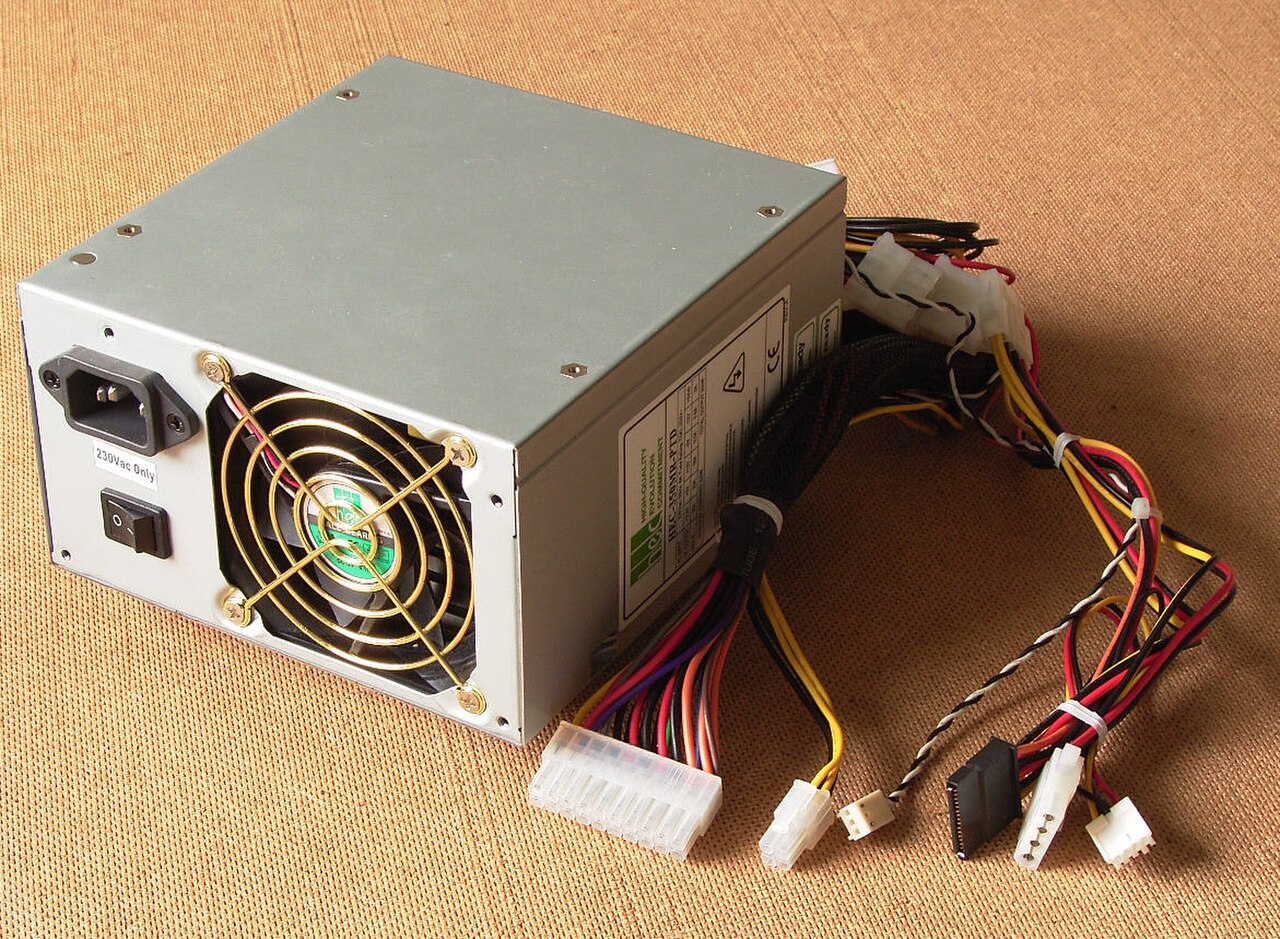

عادةً ما تكون أبعاد مصادر الطاقة ATX 150 × 86 × 140 مم (5.9 × 3.4 × 5.5 بوصة)، ^{[18] : 23–24} مع كون العرض والارتفاع متماثلين مع عامل شكل LPX (Low Profile eXtension) السابق (والتي غالبًا ما يشار إليها بشكل غير صحيح باسم مصادر الطاقة "AT" بسبب استخدامها في كل مكان في أنظمة AT وBaby AT اللاحقة، على الرغم من أن عوامل شكل مصدر الطاقة AT وBaby AT الفعلية كانت أكبر ماديًا) وتشترك في تخطيط تركيب مشترك لأربعة براغي مرتبة على الجانب الخلفي للوحدة. غالبًا ما يكون البعد الأخير، عمق 140 مم، متنوعًا، مع أعماق 160 و180 و200 و230 مم المستخدمة لاستيعاب طاقة أعلى ومروحة أكبر و/أو موصلات معيارية.

تحتوي علب AT الأصلية (على شكل علبة مسطحة) على مفتاح طاقة مدمج يبرز من مصدر الطاقة ويستقر في نفس مستوى فتحة في هيكل AT. وهو يستخدم مفتاح DPST على شكل مجداف وهو مشابه لمصادر الطاقة من طراز PC وPC-XT.

تحتوي علب الكمبيوتر من طراز AT (المعروفة باسم "Baby AT") وLPX في وقت لاحق على زر طاقة متصل مباشرة بمصدر طاقة الكمبيوتر (PSU). التكوين العام هو مفتاح جهد رئيسي مزدوج القطب مع توصيل الدبابيس الأربعة بأسلاك من كبل رباعي النواة. يتم لحام الأسلاك بزر الطاقة (مما يجعل من الصعب استبدال مصدر الطاقة في حالة فشله) أو يتم استخدام مقابس الشفرات .

يتم التحكم في مصدر الطاقة ATX عادةً بواسطة مفتاح إلكتروني متصل بزر الطاقة الموجود على هيكل الكمبيوتر ويسمح بإيقاف تشغيل الكمبيوتر بواسطة نظام التشغيل . بالإضافة إلى ذلك، تحتوي العديد من مصادر الطاقة ATX على مفتاح يدوي في الخلف يضمن أيضًا عدم إرسال الطاقة إلى المكونات. عند إيقاف تشغيل المفتاح الموجود على مصدر الطاقة، لا يمكن تشغيل الكمبيوتر باستخدام زر الطاقة الأمامي.

تم تغيير اتصال مصدر الطاقة باللوحة الأم من معايير AT وLPX الأقدم؛ كان لدى AT وLPX موصلان متشابهان يمكن تبديلهما عن طريق الخطأ عن طريق إجبار الموصلات المفتاحية المختلفة على الدخول في مكانها، مما يتسبب عادةً في حدوث ماس كهربائي وتلف لا رجعة فيه للوحة الأم (كانت القاعدة الأساسية للتشغيل الآمن هي توصيل الموصلات جنبًا إلى جنب بالأسلاك السوداء معًا). يستخدم ATX موصلًا واحدًا كبيرًا بمفتاح لا يمكن توصيله بشكل غير صحيح. يوفر الموصل الجديد أيضًا مصدرًا بجهد 3.3 فولت، مما يزيل الحاجة إلى أن تستمد اللوحات الأم هذا الجهد من سكة 5 فولت. تدعم بعض اللوحات الأم، وخاصة تلك المصنعة بعد تقديم ATX ولكن بينما كانت معدات LPX لا تزال قيد الاستخدام، كلًا من وحدات إمداد الطاقة LPX وATX. ^[19]

إذا كنت تستخدم مصدر طاقة ATX لأغراض أخرى غير تشغيل اللوحة الأم ATX، فيمكن تشغيل الطاقة بالكامل (دائمًا ما تكون جزئيًا لتشغيل أجهزة "الاستيقاظ") عن طريق توصيل دبوس "التشغيل" على موصل ATX (الدبوس 16، السلك الأخضر) بسلك أسود (الأرض)، وهو ما يفعله زر الطاقة في نظام ATX. قد يكون هناك حاجة إلى حمل أدنى على جهد واحد أو أكثر (يختلف حسب الطراز والبائع)؛ لا يحدد المعيار التشغيل بدون حمل أدنى وقد يتم إيقاف تشغيل مصدر طاقة مطابق أو إخراج جهد غير صحيح أو تعطل بطريقة أخرى، ولكنه لن يكون خطيرًا أو تالفًا. ^[20] مصدر طاقة ATX ليس بديلاً لمصدر طاقة تيار مستمر محدود التيار لمختبرات المختبر؛ بدلاً من ذلك، من الأفضل وصفه بأنه مصدر طاقة تيار مستمر بالجملة . ^[21]

^{كانت مواصفات ATX الأصلية تتطلب وجود مصدر طاقة بالقرب من وحدة المعالجة المركزية مع قيام مروحة مصدر الطاقة بسحب الهواء البارد من خارج الهيكل وتوجيهه إلى المعالج. وكان يُعتقد أنه في هذا التكوين، يمكن تحقيق تبريد المعالج دون الحاجة إلى مبدد حراري نشط. [22]} تمت إزالة هذه التوصية من المواصفات اللاحقة؛ حيث تقوم مصادر الطاقة ATX الحديثة عادةً بإخراج الهواء من الهيكل.

تم تقديم ATX في أواخر عام 1995، حيث تم تعريف ثلاثة أنواع من موصلات الطاقة:

• موصل Molex رباعي الدبابيس - تم نقله مباشرة من معيار AT: +5 فولت و+12 فولت لمحركات الأقراص الصلبة P-ATA وأقراص CD-ROM ومحركات الأقراص المرنة مقاس 5.25 بوصة والأجهزة الطرفية الأخرى. ^[23]
• موصل مرن Berg رباعي السنون - تم نقله مباشرة من معيار AT: +5 فولت و+12 فولت لمحركات الأقراص المرنة مقاس 3.5 بوصة والأجهزة الطرفية الأخرى. ^[24]

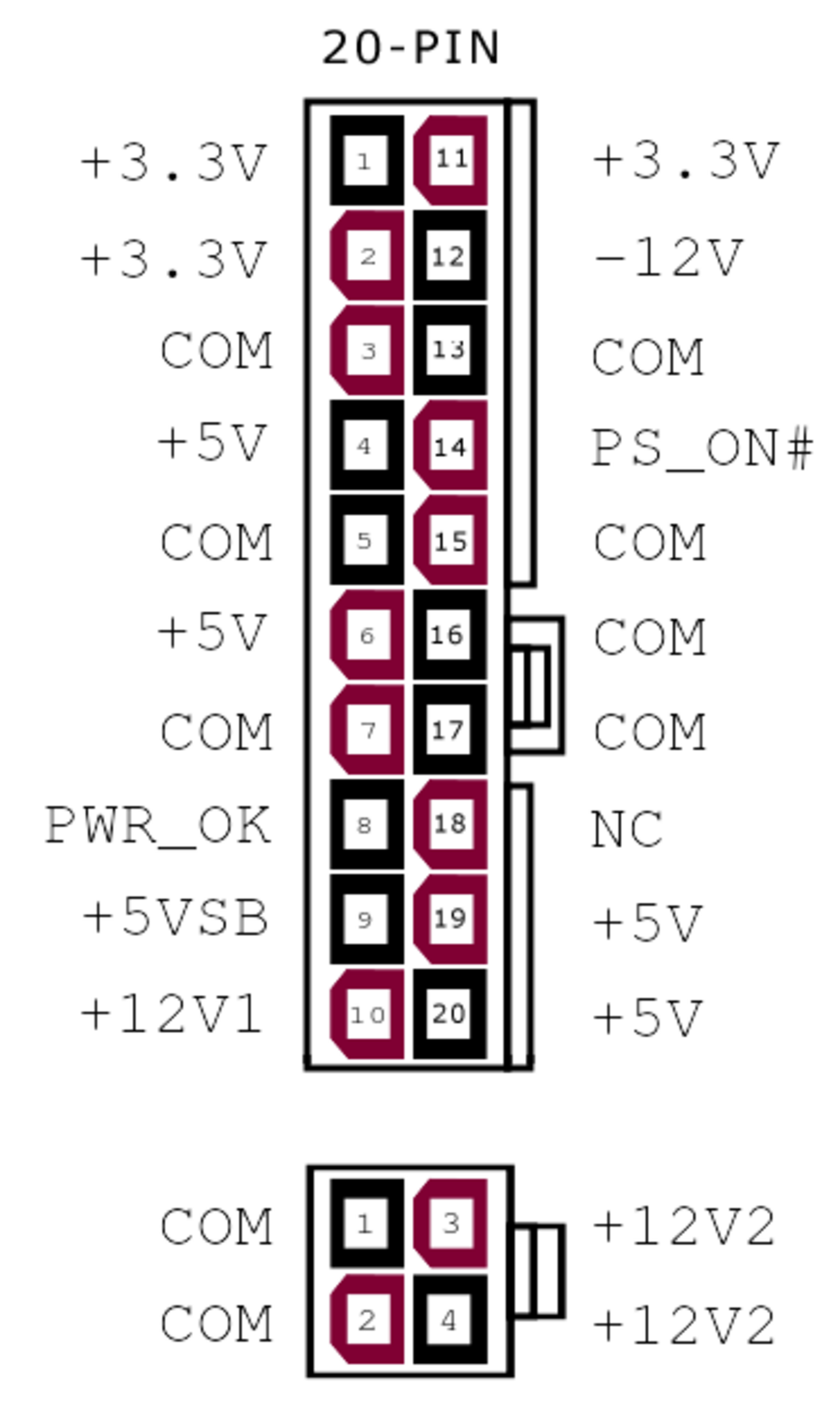

• موصل 20-pin Molex Mini-fit Jr. ATX للوحة الأم – جديد وفقًا لمعيار ATX.
• موصل AUX إضافي بستة سنون يوفر إمدادات إضافية بقوة 3.3 فولت و5 فولت للوحة الأم، إذا لزم الأمر. وقد استُخدم هذا الموصل لتشغيل وحدة المعالجة المركزية في اللوحات الأم التي تحتوي على وحدات تنظيم جهد وحدة المعالجة المركزية والتي تتطلب قضبانًا بقوة 3.3 فولت و/أو 5 فولت ولا يمكنها الحصول على طاقة كافية من خلال موصل 20 سنًا العادي .

حددت مواصفات توزيع الطاقة أن معظم طاقة وحدة إمداد الطاقة يجب أن يتم توفيرها على قضبان 5 فولت و3.3 فولت، لأن معظم المكونات الإلكترونية (وحدة المعالجة المركزية، والذاكرة العشوائية، ومجموعة الشرائح، وPCI، وAGP، وبطاقات ISA) تستخدم 5 فولت أو 3.3 فولت لإمداد الطاقة. تم استخدام سكة 12 فولت فقط بواسطة مراوح الكمبيوتر ومحركات الأجهزة الطرفية (HDD، وFDD، وCD-ROM، وما إلى ذلك).

أثناء تصميم منصة Pentium 4 في عامي 1999/2000، تبين أن موصل الطاقة القياسي ATX ذي العشرين سنًا غير كافٍ لتلبية متطلبات خطوط الطاقة المتزايدة؛ وتم تعديل المعيار بشكل كبير إلى ATX12V 1.0 (يُطلق على ATX12V 1.x أحيانًا اسم ATX-P4 بشكل غير دقيق). كما تم اعتماد ATX12V 1.x بواسطة أنظمة AMD Athlon XP وAthlon 64. ومع ذلك، فإن بعض لوحات Athlon XP وMP المبكرة (بما في ذلك بعض لوحات الخادم) واللوحات الأم الأحدث ذات المستوى الأدنى لا تحتوي على موصل رباعي السنون كما هو موضح أدناه.

قد يكون ترقيم إصدارات ATX مربكًا بعض الشيء: يشير ATX إلى التصميم، ويصل إلى الإصدار 2.2 في عام 2004 (مع 24 دبوسًا من ATX12V 2.0)، بينما يصف ATX12V وحدة إمداد الطاقة فقط. على سبيل المثال، يُرى ATX 2.03 بشكل شائع جدًا في وحدات إمداد الطاقة من عامي 2000 و2001 وغالبًا ما يتضمن موصل P4 12V، حتى لو لم تحدده القاعدة نفسها بعد. ^[3]

كانت التغييرات والإضافات الرئيسية في ATX12V 1.0 (تم إصداره في فبراير 2000) هي:

• تم زيادة الطاقة على سكة 12 فولت (ظلت الطاقة على سكة 5 فولت و 3.3 فولت كما هي في الغالب).
• موصل إضافي Mini Fit Jr. (Molex 39-01-2040) بجهد 12 فولتًا لتشغيل وحدة المعالجة المركزية. ^[18]
• الحد الأدنى للكفاءة هو 68% عند الحمل الكامل.

يُطلق عليه رسميًا اسم موصل الطاقة +12 فولت ، ويُشار إليه عادةً باسم موصل P4 لأنه كان مطلوبًا في البداية لدعم معالج Pentium 4 .

قبل Pentium 4، كانت المعالجات تعمل عمومًا من خلال سكة 5 فولت. تعمل المعالجات اللاحقة بجهد أقل كثيرًا، عادةً حوالي 1 فولت وبعضها يستهلك أكثر من 100 أمبير. من غير الممكن توفير الطاقة عند مثل هذه الجهد المنخفض والتيارات العالية من مصدر طاقة النظام القياسي، لذلك أسس Pentium 4 ممارسة توليدها باستخدام محول تيار مستمر إلى تيار مستمر على اللوحة الأم بجوار المعالج، مدعومًا بموصل 12 فولت رباعي الدبابيس.

هذا تعديل بسيط من أغسطس 2000. تمت زيادة الطاقة على سكة 3.3 فولت بشكل طفيف وتم إجراء تغييرات أصغر أخرى.

تعديل بسيط نسبيًا منذ يناير 2002. وكان التغيير المهم الوحيد هو أن سكة −5 فولت لم تعد مطلوبة (أصبحت اختيارية). كان هذا الجهد مطلوبًا بواسطة ناقل ISA، الذي لم يعد موجودًا في جميع أجهزة الكمبيوتر الحديثة تقريبًا.

تم تقديمه في أبريل 2003 (بعد شهر من الإصدار 2.0). وقد أدخل هذا المعيار بعض التغييرات، معظمها طفيفة. ومن بينها:

• تم زيادة الطاقة على سكة 12 فولت قليلاً.
• تم زيادة الحد الأدنى للكفاءة للحمل الكامل من 68% إلى 70% وتم تحديد الحد الأدنى المطلوب لكفاءة وحدة إمداد الطاقة للأحمال الخفيفة (50% الحد الأدنى للكفاءة) والأحمال النموذجية (60% الحد الأدنى للكفاءة).
• مستويات صوتية محددة.
• مقدمة لموصل الطاقة Serial ATA (ولكنه محدد باعتباره اختياريًا).
• تم إزالة التوجيه الخاص بقضيب −5 فولت (ولكن لم يكن محظورًا). ^[25]

أحدثت ATX12V 2.x تغييرًا كبيرًا في التصميم فيما يتعلق بتوزيع الطاقة. من خلال تحليل متطلبات الطاقة لأجهزة الكمبيوتر الحالية في ذلك الوقت، تم تحديد أنه سيكون من الأرخص والأكثر عملية تشغيل معظم مكونات الكمبيوتر من قضبان 12 فولت، بدلاً من قضبان 3.3 فولت و5 فولت.

على وجه الخصوص، تأخذ بطاقات التوسعة PCI Express قدرًا كبيرًا من طاقتها من سكة 12 فولت (حتى 5.5 أمبير)، بينما كانت بطاقات الرسوميات AGP القديمة تأخذ ما يصل إلى 1 أمبير فقط على 12 فولت وما يصل إلى 6 أمبير على 3.3 فولت. كما يتم تشغيل وحدة المعالجة المركزية بواسطة سكة 12 فولت، بينما كان يتم ذلك بواسطة سكة 5 فولت في أجهزة الكمبيوتر القديمة (قبل Pentium 4).

تم دمج متطلبات الطاقة الخاصة بـ PCI Express في ATX12V 2.0 (تم تقديمه في فبراير 2003)، والذي حدد توزيع طاقة مختلفًا تمامًا عن ATX12V 1.x:

• يتم توفير معظم الطاقة الآن على قضبان 12 فولت. يحدد المعيار أن هناك حاجة إلى قضيبين مستقلين 12 فولت (12 فولت ₂ للموصل ذي الأربعة دبابيس و12 فولت ₁ لكل شيء آخر) مع حماية مستقلة من التيار الزائد لتلبية متطلبات الطاقة بأمان (بعض وحدات إمداد الطاقة عالية الطاقة تحتوي على أكثر من قضيبين؛ لا يقدم المعيار توصيات لمثل هذه وحدات إمداد الطاقة الكبيرة).
• تم تقليل الطاقة على قضبان 3.3 فولت و 5 فولت بشكل كبير.
• تم تمديد موصل اللوحة الأم ATX إلى 24 دبوسًا. توفر الدبابيس الأربعة الإضافية دائرة إضافية واحدة بجهد 3.3 فولت و5 فولت و12 فولت.
• تم إزالة موصل AUX ذي الستة دبابيس من ATX12V 1.x لأن الدوائر الإضافية 3.3 فولت و5 فولت التي كان يوفرها مدمجة الآن في موصل اللوحة الأم ATX ذي 24 دبوسًا.
• يجب أن يتضمن مصدر الطاقة كابل طاقة Serial ATA .
• الحد الأدنى للكفاءة هو 60% للحمل الخفيف، و70% للحمل النموذجي، و70% للحمل الكامل
• العديد من التغييرات والإضافات الأخرى في المواصفات

هذا تعديل بسيط من يونيو 2004. تمت إزالة مرجع خاطئ لسكة −5 فولت. وتم تقديم تغييرات طفيفة أخرى. ^[26]

هذا تعديل بسيط من مارس 2005. تمت زيادة الطاقة بشكل طفيف على جميع القضبان. تم تغيير متطلبات الكفاءة: الحد الأدنى 65% عند التحميل الخفيف، و72% عند التحميل النموذجي، و70% عند التحميل الكامل. تم تقديم الحد الأدنى الموصى به للقيم 75% عند التحميل الخفيف، و80% عند التحميل النموذجي، و77% عند التحميل الكامل.

تم إصداره أيضًا في مارس 2005 ^[3] ويتضمن تصحيحات ويحدد محطات الأسلاك ذات التيار العالي للوحة الأم ATX ذات 24 سنًا وموصلات الطاقة ذات 4 سنون +12 فولت.

ساري المفعول اعتبارًا من مارس 2007. تمت زيادة الكفاءة الموصى بها إلى 80٪ (مع ضرورة 70٪ على الأقل) وتم خفض متطلبات الحمل الأدنى 12 فولت. تؤدي الكفاءة الأعلى عمومًا إلى استهلاك أقل للطاقة (وحرارة أقل مهدرة ) وتوصية 80٪ تجعل الإمدادات متوافقة مع تفويضات Energy Star 4.0 الجديدة . ^[27] يسمح متطلب الحمل المنخفض بالتوافق مع المعالجات التي تستهلك القليل جدًا من الطاقة أثناء بدء التشغيل. ^[28] تمت إزالة حد التيار الزائد المطلق البالغ 240 فولت أمبير لكل سكة، مما يسمح لخطوط 12 فولت بتوفير أكثر من 20 أمبير لكل سكة.

أصبح هذا التعديل ساري المفعول في فبراير 2008. وقد أضاف مواصفات الحد الأقصى المسموح به للتذبذب/الضوضاء بمقدار 400 ميلي فولت إلى إشارات PWR_ON وPWR_OK، ويتطلب أن يستمر التيار المستمر لأكثر من 1 ميلي ثانية بعد انخفاض إشارة PWR_OK، وأوضح محتوى التوافقيات في خط الإدخال الخاص بكل بلد ومتطلبات التوافق الكهرومغناطيسي ، وأضاف قسمًا حول Climate Savers، وتحديث مخططات تكوين مصدر الطاقة الموصى به، وتحديث الرسوم البيانية للتنظيم المتبادل.

هذا هو الاسم غير الرسمي الذي تم إعطاؤه للمراجعات اللاحقة لمواصفات v2.31، والتي نُشرت في مايو 2020 ^[29]

تم نشر مواصفات ATX12V 2.4 في أغسطس 2021. وهي محددة في المراجعة 1.31 من "دليل التصميم لعوامل شكل منصة سطح المكتب"، والذي أطلق عليها اسم ATX12V الإصدار 2.4. ^[30]

تم إصدار مواصفات ATXV12 2.51 في سبتمبر 2021 وقد قدمت الدعم لوضع الطاقة المنخفضة البديل (ALPM) الذي يحل محل حالة الطاقة التقليدية S3 . ينفذ Windows 10 هذه الوظيفة كوضع الاستعداد الحديث . ^[31]

تم إصدار مواصفات ATXV12 2.52 في أكتوبر 2021، وهي تقدم تغييرات طفيفة على المعيار، وأبرزها أنها تتطلب من مصنعي إمدادات الطاقة التأكد من أن إمدادات الطاقة التي تدعم وضع الطاقة المنخفضة البديل (ALPM) قادرة على تحمل دورات الطاقة كل 180 ثانية (480 مرة في اليوم أو 175200 في السنة). يوصى أيضًا بتشغيل مراوح مصدر الطاقة بتأخير لا يقل عن ثانيتين لتحسين تجربة المستخدم. ^[32]

تم إصدار مواصفات ATXV12 2.53 في ديسمبر 2021 وتشكل تحديثًا طفيفًا آخر لمعيار ATX. يقدم ATXV12 2.53 توصيات إضافية بشأن الكفاءة ويشير إلى مواصفات أجهزة الكمبيوتر Energy Star الإصدار 8.0 التي تم الانتهاء منها في أبريل 2020. ^{[31] [33]}

تم إصدار مواصفات ATX 3.0 في فبراير 2022. وهي تتضمن موصل 12VHPWR جديد مكون من 16 سنًا يمكنه توصيل ما يصل إلى 600 وات لـ H+ وما يصل إلى 675 وات لـ H++ إلى بطاقات الرسومات. تتضمن هذه خطوط بيانات للمكونات للتفاوض على قدرات الطاقة مع PSU حتى لا تستهلك طاقة أكبر مما تستطيع PSU توصيله. تحتوي المواصفات أيضًا على متطلبات أكثر صرامة للتعامل مع الارتفاعات، ضعف الناتج الاسمي لمدة 100 ميكروثانية.

تم الآن تحديد مصدر الطاقة -12 فولت كاختياري في موصل اللوحة الأم ATX. ^[34]

يستبدل ATX 3.1 موصل الطاقة 12VHPWR بموصل الطاقة 12V-2x6.

اختصار ATX 12 فولت فقط ، وهو مواصفة جديدة نشرتها شركة Intel في عام 2019، وتستهدف الأنظمة المبنية مسبقًا في التشغيل الأول، ومتطلبات كفاءة الطاقة الأكثر صرامة من قبل لجنة الطاقة في كاليفورنيا والتي دخلت حيز التنفيذ في عام 2021. ^[35] كانت العديد من الشركات المصنعة للمعدات الأصلية تستخدم بالفعل تصميمًا مشابهًا مع موصلات خاصة وهذا يعمل على توحيد تلك الموصلات بشكل فعال. ^[36]

بموجب هذا المعيار، توفر مصادر الطاقة خرج 12 فولت فقط. يقدم ATX12VO موصلًا جديدًا مكونًا من 10 دبابيس لتزويد اللوحة الأم، ليحل محل موصل ATX12V المكون من 24 دبوسًا. هذا يبسط إلى حد كبير مصادر الطاقة، لكنه ينقل تحويل التيار المستمر إلى تيار مستمر وبعض الموصلات إلى اللوحة الأم بدلاً من ذلك. والجدير بالذكر أن موصلات الطاقة SATA ، التي تتضمن دبابيس 3.3 فولت و5 فولت، تحتاج إلى الانتقال إلى اللوحة الأم بدلاً من توصيلها مباشرة بمصدر الطاقة. ^[36]

أ. دليل تصميم مصدر الطاقة المكتبي Intel ATX12VO (12 فولت فقط) ^[37]

دبوس	إشارة	لون	دبوس	إشارة	لون
5	أنا_وحدة الإمداد بالطاقة%	أزرق	10	12 فولت [دبوس استشعار 12 فولت]	أصفر
4	أرضي	أسود	9	12 فولت	أصفر
3	أرضي	أسود	8	12 فولت	أصفر
2	أرضي	أسود	7	12 فولت SB	أرجواني
1	PS_ON#	أخضر	6	طاقة_موافق	رمادي

SFX (Small Form-Factor eXtended) ^[38] هو مجرد تصميم لغلاف مزود طاقة ذي عامل شكل صغير (SFF) (مثل تلك التي تستخدم microATX وFlexATX وnano-ITX وmini-ITX و NLX )، مع مواصفات طاقة متطابقة تقريبًا مع ATX. وبالتالي، فإن مزود الطاقة SFX متوافق مع دبوس مزود الطاقة ATX في الغالب حيث أن الاختلاف الرئيسي هو أبعاده المخفضة؛ والفرق الكهربائي الوحيد هو أن مواصفات SFX لا تتطلب سكة −5 فولت. نظرًا لأن −5 فولت مطلوبة فقط من قبل بعض بطاقات التوسعة ISA-bus، فإن هذه ليست مشكلة مع الأجهزة الحديثة وتقلل من تكاليف الإنتاج. ونتيجة لذلك، فإن دبوس ATX 20، الذي يحمل −5 فولت، غائب في إمدادات الطاقة الحالية؛ كان اختياريًا في ATX وATX12V الإصدار 1.2 وتم حذفه اعتبارًا من إصدار ATX 1.3.

تبلغ أبعاد SFX 125 × 63.5 × 100 مم (العرض × الارتفاع × العمق)، مع مروحة مقاس 60 مم، مقارنة بأبعاد ATX القياسية 150 × 86 × 140 مم. يؤدي استبدال المروحة الاختياري مقاس 80 أو 40 مم إلى زيادة أو تقليل ارتفاع وحدة SFX. ^[39]

يقوم بعض المصنعين وتجار التجزئة بتسويق مصادر طاقة SFX بشكل غير صحيح على أنها مصادر طاقة μATX أو MicroATX. ^[40]

يقوم بعض المصنعين بصنع أبعاد SFX-L 125 × 63.5 × 130 ملم لاستيعاب مروحة 120 ملم. ^[41]

Thin Form Factor هو تصميم آخر صغير لإمدادات الطاقة بموصلات بمواصفات ATX القياسية. أبعاده عمومًا (عرض × ارتفاع × عمق): 85 × 64 × 175 مم (3.34 × 2.52 × 6.89 بوصة). ^{[42] [43]}

توفر إمدادات الطاقة WTX موصل اللوحة الأم بنمط WTX وهو غير متوافق مع موصل اللوحة الأم القياسي ATX.

هذا مشتق من مصدر طاقة ATX12V صنعته AMD لتشغيل منصة Athlon MP (معالج مزدوج). تم استخدامه فقط على اللوحات الأم Athlon MP المتطورة. يحتوي على موصل إضافي خاص بـ 8 دبابيس للوحة الأم، لذا يلزم وجود مصدر طاقة AMD GES لمثل هذه اللوحات الأم (لن تعمل هذه اللوحات الأم مع مصادر طاقة ATX (12 V)).

أ. موصل اللوحة الأم ATX12V-GES P1 المكون من 24 سنًا. يكون توزيع الدبابيس على موصل اللوحة الأم على النحو التالي عند عرض اللوحة الأم من الأعلى:

دبوس	إشارة	لون	دبوس	إشارة	لون
12	12 فولت	أصفر	24	12 فولت	أصفر
11	12 فولت	أصفر	23	أرضي	أسود
10	أرضي	أسود	22	أرضي	أسود
9	أرضي	أسود	21	3.3 فولت	البرتقالي
8	3.3 فولت	البرتقالي	20	3.3 فولت	البرتقالي
7	3.3 فولت	البرتقالي	19	3.3 فولت	البرتقالي
6	أرضي	أسود	18	أرضي	أسود
5	PS_ON_N	أخضر	17	-12 فولت	أزرق
4	أرضي	أسود	16	5 فولت SB	أرجواني
3	أرضي	أسود	15	أرضي	أسود
2	5 فولت	أحمر	14	5 فولت	أحمر
1	5 فولت	أحمر	13	5 فولت	أحمر

ب. موصل اللوحة الأم P2 ذي الثمانية دبابيس ATX12V-GES. يكون توزيع الدبابيس على موصل اللوحة الأم على النحو التالي عند عرض اللوحة الأم من الأعلى:

دبوس	إشارة	لون	دبوس	إشارة	لون
4	أرضي	أسود	8	12 فولت	أصفر مخطط باللون الأسود
3	أرضي	أسود	7	12 فولت	أصفر مخطط باللون الأسود
2	طاقة_موافق	رمادي	6	12 فولت	أصفر مخطط باللون الأسود
1	5 فولت	أحمر	5	أرضي	أسود

يتم تعريف EPS12V في البنية الأساسية لنظام الخادم (SSI) ويستخدمه بشكل أساسي أنظمة SMP / متعددة النواة مثل Core 2 و Core i7 و Opteron و Xeon . يحتوي على موصل لوحة أم ATX مكون من 24 سنًا (مثل ATX12V v2.x) وموصل ثانوي مكون من 8 سنون وموصل ثالثي اختياري مكون من 4 سنون. بدلاً من تضمين الكابل الإضافي، ينفذ العديد من مصنعي إمدادات الطاقة موصل 8 سنون كموصلين قابلين للجمع مكونين من 4 سنون لضمان التوافق مع اللوحات الأم ATX12V.

لقد زادت متطلبات الطاقة لبطاقات الفيديو عالية الأداء بشكل كبير خلال العقد الأول من القرن الحادي والعشرين، وتتطلب بعض بطاقات الرسومات المتطورة طاقة تتجاوز قدرات فتحة AGP أو PCIe . بالنسبة لهذه البطاقات، يتم توصيل الطاقة التكميلية من خلال موصل طاقة قياسي رباعي الدبابيس أو موصل طاقة مرن. تستخدم بطاقات الرسومات PCIe المتوسطة والعالية المصنعة بعد عام 2004 موصل طاقة PCIe قياسيًا بستة أو ثمانية دبابيس مباشرةً من وحدة إمداد الطاقة.

على الرغم من أن مواصفات مصدر الطاقة ATX متوافقة رأسيًا في الغالب في كلا الاتجاهين (كهربائيًا وفيزيائيًا)، إلا أن هناك مشكلات محتملة في خلط اللوحات الأم/الأنظمة القديمة مع وحدات إمداد الطاقة الجديدة والعكس صحيح. القضايا الرئيسية التي يجب مراعاتها هي التالية:

• يختلف توزيع الطاقة بين قضبان 3.3 فولت و5 فولت و12 فولت بشكل كبير بين تصميمات PSU ATX القديمة والجديدة، وكذلك بين تصميمات أنظمة الكمبيوتر القديمة والجديدة.
• قد لا تحتوي وحدات إمداد الطاقة القديمة على الموصلات المطلوبة لتشغيل أنظمة الكمبيوتر الأحدث بشكل صحيح.
• تتطلب الأنظمة الأحدث عمومًا متطلبات طاقة أعلى من الأنظمة القديمة.

هذا دليل عملي حول ما يجب خلطه وما لا يجب خلطه:

• تم تصميم الأنظمة القديمة (قبل منصات Pentium 4 وAthlon XP) لسحب معظم الطاقة من قضبان 5 فولت و3.3 فولت.
• بسبب محولات DC-DC الموجودة على اللوحة الأم والتي تقوم بتحويل 12 فولت إلى الفولتات المنخفضة المطلوبة بواسطة معالجات Intel Pentium 4 وAMD Athlon XP (واللاحقة)، فإن هذه الأنظمة تستمد معظم طاقتها من سكة 12 فولت.
• تم تصميم وحدات إمداد الطاقة الأصلية ATX لتوزيع الطاقة لأجهزة الكمبيوتر التي تعمل بنظام P4/XP. وهي تفتقر إلى موصل الطاقة الإضافي رباعي الدبابيس بقوة 12 فولت لوحدة المعالجة المركزية، لذا فمن غير المرجح استخدامها مع اللوحات الأم التي تعمل بنظام P4/XP أو اللوحات الأحدث. توجد محولات ولكن يجب فحص استنزاف الطاقة على سكة 12 فولت بعناية شديدة. هناك احتمال أن تعمل بدون توصيل موصل 12 فولت رباعي الدبابيس، ولكن يُنصح بالحذر. ^[44]
• تم تصميم توزيع الطاقة لوحدات إمداد الطاقة ATX12V 1.x لأجهزة الكمبيوتر P4/XP، ولكنها مناسبة أيضًا لأجهزة الكمبيوتر القديمة، حيث إنها توفر قدرًا كبيرًا من الطاقة (مقارنة باحتياجات أجهزة الكمبيوتر القديمة) سواء على 12 فولت أو 5 فولت/3.3 فولت. لا يُنصح باستخدام وحدات إمداد الطاقة ATX12V 1.x على اللوحات الأم ATX12V 2.x لأن هذه الأنظمة تتطلب طاقة أكبر بكثير على 12 فولت مما توفره وحدات إمداد الطاقة ATX12V 1.x.
• تم تصميم وحدات إمداد الطاقة ATX12V 2.x لأجهزة الكمبيوتر P4/XP الأحدث وأجهزة الكمبيوتر Athlon 64 وCore Duo. ويمكن استخدامها مع أجهزة الكمبيوتر P4/XP الأقدم، ولكن توزيع الطاقة سيكون دون المستوى الأمثل بشكل كبير، لذا يجب استخدام وحدة إمداد طاقة ATX12V 2.0 أكثر قوة للتعويض عن هذا التناقض. يمكن أيضًا استخدام وحدات إمداد الطاقة ATX12V 2.x مع أنظمة ما قبل P4/XP، ولكن توزيع الطاقة سيكون دون المستوى الأمثل بشكل كبير (ستكون قضبان 12 فولت غير مستخدمة في الغالب، بينما ستكون قضبان 3.3 فولت/5 فولت محملة بشكل زائد)، لذا لا يُنصح بذلك.
• يجب أن تحتوي الأنظمة التي تستخدم ناقل ISA على وحدة إمداد بالطاقة توفر سكة −5 فولت، والتي أصبحت اختيارية في ATX12V 1.2 وتم التخلص منها تدريجيًا بعد ذلك من قبل الشركات المصنعة.

تتطلب بعض الأنظمة ذات العلامات التجارية الخاصة مصدر طاقة خاصًا مطابقًا، ولكن بعضها قد يدعم أيضًا مصادر الطاقة القياسية والقابلة للتبديل.

تعني الكفاءة في إمدادات الطاقة مدى عدم إهدار الطاقة في تحويل الكهرباء من مصدر منزلي إلى تيار مستمر منظم . تتراوح كفاءة إمدادات الطاقة للكمبيوتر من حوالي 70% إلى أكثر من 90%.

توجد مبادرات مختلفة لتحسين كفاءة مصادر الطاقة في أجهزة الكمبيوتر. تعمل مبادرة الحوسبة من أجل الحفاظ على المناخ على تعزيز توفير الطاقة والحد من انبعاثات الغازات المسببة للانحباس الحراري العالمي من خلال تشجيع تطوير واستخدام مصادر طاقة أكثر كفاءة. كما تقوم منظمة 80 PLUS بإصدار شهادات لمجموعة متنوعة من مستويات الكفاءة لمصادر الطاقة وتشجع استخدامها من خلال الحوافز المالية. كما تعمل مصادر الطاقة الفعّالة على توفير المال من خلال إهدار قدر أقل من الطاقة؛ ونتيجة لذلك فإنها تستخدم قدرًا أقل من الكهرباء لتشغيل نفس الكمبيوتر، كما أنها تنبعث منها حرارة أقل مما يؤدي إلى توفير كبير في الطاقة المستخدمة في تكييف الهواء المركزي في الصيف. وتكون المكاسب المترتبة على استخدام مصدر طاقة فعّال أكثر أهمية في أجهزة الكمبيوتر التي تستخدم قدرًا كبيرًا من الطاقة.

على الرغم من أن مصدر الطاقة الذي يتمتع بتصنيف طاقة أكبر من المطلوب سيكون له هامش أمان إضافي ضد التحميل الزائد، إلا أن مثل هذه الوحدة تكون غالبًا أقل كفاءة وتضيع المزيد من الكهرباء عند أحمال أقل من وحدة ذات حجم أكثر ملاءمة. على سبيل المثال، قد يكون مصدر طاقة بقوة 900 وات مع تصنيف كفاءة 80 Plus Silver (وهذا يعني أن مصدر الطاقة هذا مصمم ليكون فعالًا بنسبة 85 بالمائة على الأقل للأحمال التي تزيد عن 180 وات) فعالًا بنسبة 73% فقط عندما يكون الحمل أقل من 100 وات، وهو طاقة خاملة نموذجية لجهاز كمبيوتر سطح المكتب. وبالتالي، بالنسبة لحمل 100 وات، فإن الخسائر لهذا المصدر ستكون 27 وات؛ إذا تم وضع نفس مصدر الطاقة تحت حمل 450 وات، حيث تبلغ كفاءة المصدر ذروتها عند 89%، فإن الخسارة ستكون 56 وات فقط على الرغم من توفير 4.5 أضعاف الطاقة المفيدة. ^{[45] [46]} للمقارنة، قد يوفر مصدر طاقة بقوة 500 واط يحمل تصنيف كفاءة 80 Plus Bronze (وهو ما يعني أن مصدر الطاقة هذا مصمم ليكون فعالاً بنسبة 82 بالمائة على الأقل للأحمال التي تزيد عن 100 واط) كفاءة بنسبة 84 بالمائة لحمل 100 واط، مما يهدر 19 واط فقط. ^[47]

• AT (عامل الشكل)
• BTX (عامل الشكل)
• عامل شكل الكمبيوتر
• ميني-ITX
• كمبيوتر رقم 97
• وحدة تزويد الطاقة (الكمبيوتر)
• SSI CEB

مواصفات اللوحة الأم ATX

• مواصفات اللوحة الأم ATX، الإصدار 1.1
• مواصفات اللوحة الأم ATX، الإصدار 2.2

مواصفات مصدر الطاقة ATX

• دليل تصميم مصدر الطاقة ATX12V، الإصدار 2.01
• دليل تصميم مصدر الطاقة ATX12V، الإصدار 2.2
• دليل تصميم مصدر الطاقة ATX12V، الإصدار 2.3
• دليل تصميم مصدر الطاقة ATX12V، الإصدار 2.31
• دليل تصميم مصدر الطاقة ATX12V، الإصدار 2.4
• دليل تصميم مصدر الطاقة ATX12V، الإصدار 2.5 (المراجعة 002 / الإصدار 2.52)
• دليل تصميم مصدر الطاقة ATX12V، الإصدار 2.5 (المراجعة 003 / الإصدار 2.53)

مواصفات مصدر الطاقة EPS

• دليل تصميم مصدر الطاقة EPS12V، الإصدار 2.0
• دليل تصميم مصدر الطاقة EPS12V، الإصدار 2.91
• دليل تصميم مصدر الطاقة EPS12V v2.92 محفوظ في 2020-12-05 على موقع Wayback Machine

آخر

• عوامل شكل مصدر الطاقة
• كابلات وموصلات إمداد الطاقة المختلفة
• تاريخ مختصر لخطوط جهد إمداد الطاقة
• موصلات مصدر الطاقة ATX مع توصيلات الدبابيس
• مزيد من موصلات مصدر الطاقة ATX مع توصيلات الدبابيس
• مصطلحات مصدر الطاقة ATX
