آلة الحالة الخوارزمية ( ASM ) هي طريقة لتصميم آلات الحالة المحدودة (FSMs)، طُوِّرت في الأصل على يد توماس إي. أوزبورن في جامعة كاليفورنيا، بيركلي (UCB) منذ عام 1960، [ 1 ] ثم عُرضت وطُبِّقت في شركة هيوليت-باكارد عام 1968، ووُضِّحت ووُسِّعت منذ عام 1967، وكتب عنها كريستوفر آر. كلير منذ عام 1970. [ 2 ] [ 3 ] [ 4 ] تُستخدم هذه الآلة لتمثيل مخططات الدوائر المتكاملة الرقمية . يشبه مخطط ASM مخطط الحالة ، ولكنه أكثر تنظيمًا، وبالتالي أسهل فهمًا. يُعد مخطط ASM طريقة لوصف العمليات المتسلسلة لنظام رقمي.

طريقة ASM

تتكون طريقة ASM من الخطوات التالية:

1. قم بإنشاء خوارزمية، باستخدام الشفرة الزائفة ، لوصف العملية المطلوبة للجهاز.
2. قم بتحويل الشفرة الزائفة إلى مخطط ASM .
3. صمم مسار البيانات بناءً على مخطط ASM.
4. أنشئ مخطط ASM مفصلًا بناءً على مسار البيانات.
5. صمم منطق التحكم بناءً على مخطط ASM المفصل.

مخطط ASM

يتكون مخطط ASM من أربعة أنواع من العناصر الأساسية المترابطة: اسم الحالة، ومربع الحالة، ومربع القرار، ومربع المخرجات الشرطية. تمثل حالة ASM، المُمثلة بمستطيل، حالةً واحدةً من حالات مخطط الحالة العادي أو آلة الحالة المحدودة. تُدرج مخرجات مور داخل المربع.

اسم الولاية

اسم الولاية: يتم تحديد اسم الولاية داخل الدائرة، وتوضع الدائرة في الزاوية العلوية اليسرى، أو يتم وضع الاسم بدون الدائرة.

صندوق الحالة

مربع الحالة: يتم عرض ناتج الحالة داخل المربع المستطيل

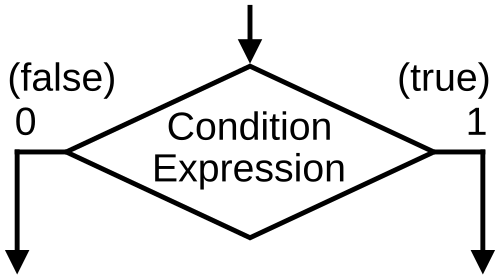

مربع القرار المستخدم في مخطط ASM

مربع القرار: يشير المعين إلى أنه سيتم اختبار الشرط/التعبير المحدد، وسيتم اختيار مسار الخروج بناءً على ذلك. يحتوي تعبير الشرط على مدخل واحد أو أكثر لآلة الحالة المحدودة (FSM). يُستخدم فحص شرط ASM، المشار إليه بمعين ذي مدخل واحد ومخرجين (للصواب والخطأ)، للانتقال المشروط بين مربعي حالة، أو إلى مربع قرار آخر، أو إلى مربع مخرج مشروط. يحتوي مربع القرار على تعبير الشرط المحدد المراد اختباره، ويحتوي هذا التعبير على مدخل واحد أو أكثر لآلة الحالة المحدودة (FSM).

مربع الإخراج المشروط

مربع الإخراج المشروط : يشير الشكل البيضاوي إلى إشارات الإخراج من نوع ميلي . تعتمد هذه المخرجات ليس فقط على الحالة، بل أيضًا على مدخلات آلة الحالة المحدودة.

مسار البيانات

بعد وصف العملية المطلوبة للدائرة باستخدام عمليات RTL ، يمكن اشتقاق مكونات مسار البيانات. يمكن تمثيل كل متغير فريد يُسند إليه قيمة في برنامج RTL كمسجل. وبناءً على العملية الوظيفية المُنفذة عند إسناد قيمة لمتغير ما، يمكن تمثيل هذا المسجل كمسجل عادي، أو مسجل إزاحة، أو عداد، أو مسجل مسبوق بكتلة منطقية توافقية. قد تُنفذ الكتلة المنطقية التوافقية المرتبطة بالمسجل جامعًا، أو طارحًا، أو مُضاعف إرسال، أو أي نوع آخر من وظائف المنطق التوافقي.

مخطط ASM مفصل

بعد تصميم مسار البيانات، يتم تحويل مخطط ASM إلى مخطط ASM مفصل. ويتم استبدال تدوين RTL بالإشارات المحددة في مسار البيانات.
