التصلب الأوستنيتي

المعالجة الحرارية الأوستنيتية هي معالجة حرارية تُطبق على المعادن الحديدية ، وخاصة الفولاذ والحديد المطاوع. في الفولاذ، تُنتج هذه المعالجة بنية مجهرية من البينيت، بينما في الحديد الزهر، تُنتج بنية من الفريت الإبري والأوستنيت عالي الكربون المستقر المعروف باسم الأوستنيت الفريتي . تُستخدم هذه المعالجة بشكل أساسي لتحسين الخواص الميكانيكية أو تقليل/إزالة التشوه. تُعرَّف المعالجة الحرارية الأوستنيتية بكل من العملية والبنية المجهرية الناتجة. إن تطبيق معايير عملية المعالجة الحرارية الأوستنيتية النموذجية على مادة غير مناسبة لن يؤدي إلى تكوين البينيت أو الأوستنيت الفريتي، وبالتالي لن يُطلق على المنتج النهائي اسم "مُعالَج حراريًا أوستنيتيًا". يمكن أيضًا إنتاج كلتا البنيتين المجهريتين عبر طرق أخرى. على سبيل المثال، يمكن إنتاجها مصبوبة أو مبردة بالهواء مع محتوى السبائك المناسب. لا يُشار إلى هذه المواد أيضًا باسم "مُعالَجة حراريًا أوستنيتيًا".
تاريخ
بدأ إدغار سي. بين وإدموند إس. دافنبورت، اللذان كانا يعملان آنذاك في شركة يو إس ستيل، عملية التصليد الأوستنيتي للفولاذ في ثلاثينيات القرن العشرين. لا بد أن البينيت كان موجودًا في الفولاذ قبل تاريخ اكتشافه المعروف بفترة طويلة، لكن لم يتم التعرف عليه بسبب محدودية التقنيات المعدنية المتاحة آنذاك، والتركيبات المجهرية المختلطة الناتجة عن ممارسات المعالجة الحرارية في ذلك الوقت. وقد ألهمت ظروف متزامنة بين لدراسة التحولات الطورية متساوية الحرارة . كان فهم الأوستنيت وأطوار الفولاذ ذات درجات الحرارة العالية يزداد تدريجيًا، وكان من المعروف بالفعل إمكانية الاحتفاظ بالأوستنيت في درجة حرارة الغرفة. ومن خلال علاقاته في شركة أمريكان ستيل آند واير، كان بين على دراية بالتحولات متساوية الحرارة المستخدمة في الصناعة، فبدأ في ابتكار تجارب جديدة [ 1 ].
أدى اكتشاف بين وديفنبورت لبنية مجهرية جديدة تتكون من "تجمعات حفر إبرية داكنة". وقد وُجد أن هذه البنية المجهرية "أكثر صلابةً من المارتنسيت المُقسّى عند نفس درجة الصلابة". [ 2 ] لم يكن الاستغلال التجاري للفولاذ البينيتي سريعًا. فقد اعتمدت ممارسات المعالجة الحرارية الشائعة آنذاك على أساليب التبريد المستمر، ولم تكن قادرة عمليًا على إنتاج بنى مجهرية بينيتية كاملة. كما أنتجت مجموعة السبائك المتاحة إما بنى مجهرية مختلطة أو كميات زائدة من المارتنسيت. وقد أتاح ظهور الفولاذ منخفض الكربون المحتوي على البورون والموليبدينوم في عام 1958 إنتاج الفولاذ البينيتي الكامل عن طريق التبريد المستمر. [ 1 ] [ 3 ] وهكذا، جاء الاستخدام التجاري للفولاذ البينيتي نتيجةً لتطوير أساليب جديدة للمعالجة الحرارية، حيث أصبحت تلك التي تتضمن خطوة يتم فيها تثبيت قطعة العمل عند درجة حرارة ثابتة لفترة زمنية كافية للسماح بالتحول تُعرف مجتمعةً باسم التصليد الأوستنيتي.
كان أحد أوائل استخدامات الفولاذ المُقسّى حراريًا في صناعة مسامير البنادق خلال الحرب العالمية الثانية. [ 4 ] وقد جعلت قوة تحمله العالية للصدمات، التي يُمكن تحقيقها عند درجات صلابة عالية، بالإضافة إلى صغر حجم مقاطع مكوناته نسبيًا، الفولاذ المُقسّى حراريًا مثاليًا لهذا التطبيق. وعلى مدى العقود اللاحقة، أحدثت عملية التقسية الحرارية ثورة في صناعة النوابض، تلتها صناعة المشابك والوصلات. هذه المكونات، التي عادةً ما تكون أجزاءً رقيقة مُشكّلة، لا تتطلب سبائك باهظة الثمن، وتتمتع عمومًا بخصائص مرونة أفضل من نظيراتها من الفولاذ المارتنسيتي المُقسّى حراريًا. وفي نهاية المطاف، شقّ الفولاذ المُقسّى حراريًا طريقه إلى صناعة السيارات، حيث كان أحد أوائل استخداماته في المكونات بالغة الأهمية للسلامة. تُصنع غالبية دعامات مقاعد السيارات ومكونات أحزمة الأمان من الفولاذ المُقسّى حراريًا نظرًا لقوته العالية وليونته. [ 4 ] تسمح له هذه الخصائص بامتصاص المزيد من الطاقة أثناء الاصطدام دون خطر الكسر الهش. ويُستخدم الفولاذ المُقسّى حراريًا حاليًا أيضًا في المحامل، وشفرات جزازات العشب، وعلب التروس، والصفائح الموجية، وأسنان تهوية العشب. [ 4 ] في النصف الثاني من القرن العشرين، بدأ تطبيق عملية التصليد الأوستنيتي تجارياً على الحديد الزهر. وقد تم تسويق الحديد المطاوع المتصلد الأوستنيتي (ADI) لأول مرة في أوائل سبعينيات القرن العشرين، ومنذ ذلك الحين أصبح صناعة رئيسية.
عملية
يتمثل الاختلاف الأبرز بين التصليد الأوستنيتي والتصليد والتلطيف التقليديين في أن الأول يتضمن إبقاء قطعة العمل عند درجة حرارة التصليد لفترة طويلة. أما الخطوات الأساسية فهي نفسها سواء طُبقت على الحديد الزهر أو الفولاذ، وهي كالتالي:
التصليد
لكي يحدث أي تحول، يجب أن تكون البنية المجهرية للمعدن بنية أوستنيتية. وتعتمد الحدود الدقيقة لمنطقة طور الأوستنيت على التركيب الكيميائي للسبيكة المعالجة حراريًا. ومع ذلك، تتراوح درجات حرارة الأوستنة عادةً بين 790 و915 درجة مئوية (1454 و1679 درجة فهرنهايت) . [ 5 ] يختلف الوقت الذي يقضيه المعدن عند هذه الدرجة باختلاف السبيكة وخصائص عملية التصليد الكامل. تُحقق أفضل النتائج عندما تكون مدة الأوستنة كافية لإنتاج بنية مجهرية معدنية أوستنيتية بالكامل (مع بقاء الجرافيت في الحديد الزهر) بمحتوى كربوني ثابت. في الفولاذ، قد يستغرق هذا بضع دقائق فقط بعد الوصول إلى درجة حرارة الأوستنة في جميع أنحاء مقطع القطعة، ولكنه يستغرق وقتًا أطول في الحديد الزهر. وذلك لأن الكربون يجب أن ينتشر من الجرافيت حتى يصل إلى تركيز التوازن الذي تحدده درجة الحرارة ومخطط الطور. يمكن تنفيذ هذه الخطوة في أنواع عديدة من الأفران، أو في حمام ملحي ذي درجة حرارة عالية، أو عن طريق التسخين المباشر باللهب أو الحث . وتصف العديد من براءات الاختراع طرقًا واختلافات محددة.
التبريد

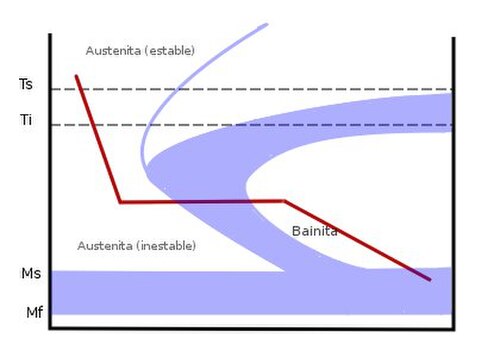

كما هو الحال في التبريد والتطبيع التقليديين، يجب تبريد المادة المعالجة حراريًا من درجة حرارة الأوستنة بسرعة كافية لتجنب تكوّن البيرلايت . ويُعدّ معدل التبريد المحدد اللازم لتجنب تكوّن البيرلايت نتاجًا للتركيب الكيميائي لطور الأوستنيت، وبالتالي للسبائك المُعالجة. ويعتمد معدل التبريد الفعلي على شدة التبريد، التي تتأثر بوسط التبريد والتحريك والحمل (نسبة سائل التبريد، وما إلى ذلك)، بالإضافة إلى سُمك القطعة وشكلها الهندسي. ونتيجةً لذلك، تتطلب المكونات ذات المقاطع السميكة قابلية أكبر للتصليد. في عملية التطبيع الأوستنيتي، يُبرّد الحمل المُعالَج حراريًا إلى درجة حرارة أعلى عادةً من درجة حرارة بدء تحوّل الأوستنيت إلى مارتنسيت، ويُثبّت عند هذه الدرجة. في بعض العمليات الحاصلة على براءات اختراع، تُبرّد القطع مباشرةً تحت درجة حرارة بدء تحوّل الأوستنيت، بحيث تكون البنية المجهرية الناتجة مزيجًا مُتحكّمًا به من المارتنسيت والباينيت.
يُعدّ معدل التبريد ومدة التبريد من أهمّ جوانب عملية التبريد السريع. وتتمثل الممارسة الشائعة في التبريد السريع في حمام من ملح النتريت-النترات السائل، ثمّ تثبيت المادة فيه. ونظرًا لمحدودية نطاق درجة الحرارة المُستخدمة في هذه العملية، لا يُمكن عادةً التبريد السريع في الماء أو المحلول الملحي، ولكن تُستخدم زيوت مقاومة للحرارة العالية في نطاقات درجات الحرارة الضيقة. وتتضمن بعض العمليات التبريد السريع ثمّ إخراج المادة من وسط التبريد، ثمّ تثبيتها في فرن. وتُعتبر درجة حرارة التبريد السريع والتثبيت من أهمّ معايير المعالجة التي تتحكم في الصلابة النهائية، وبالتالي في خصائص المادة.
تبريد
بعد التبريد السريع والتثبيت، لا يوجد خطر من حدوث تشقق؛ وعادة ما يتم تبريد الأجزاء بالهواء أو وضعها مباشرة في نظام غسيل بدرجة حرارة الغرفة.
التصليد
لا حاجة إلى عملية تلطيف بعد عملية التلطيف الأوستنيتي إذا كانت القطعة قد تصلبت تمامًا وتحولت بالكامل إلى البينيت أو الأوستنيت. [ 5 ] تضيف عملية التلطيف مرحلة أخرى، وبالتالي تكلفة إضافية للعملية؛ فهي لا توفر نفس تعديل الخواص وتخفيف الإجهاد في البينيت أو الأوستنيت كما هو الحال في المارتنسيت النقي.
المزايا
توفر عملية التصليد الأوستنيتي العديد من المزايا التصنيعية والأدائية مقارنةً بمجموعات المواد/العمليات التقليدية. يمكن تطبيقها على مواد عديدة، ولكل مجموعة مزاياها الخاصة، والمذكورة أدناه. من المزايا المشتركة بين جميع المواد المُصلّدة أوستنيتيًا انخفاض معدل التشوه مقارنةً بعملية التبريد والتطبيع. يمكن ترجمة ذلك إلى توفير في التكاليف من خلال تعديل عملية التصنيع بأكملها. يتحقق التوفير الأكبر في التكاليف بشكل فوري من خلال التشغيل الآلي قبل المعالجة الحرارية. هناك العديد من هذه الوفورات الممكنة في حالة تحويل مكون فولاذي مُبرد ومُطَبَّع إلى حديد مطاوع مُصلّد أوستنيتيًا (ADI). يتميز الحديد المطاوع بكثافة أقل بنسبة 10% من الفولاذ، ويمكن صبه بالقرب من الشكل النهائي، وهما سمتان تقللان من وزن المسبوكة. كما يقلل الصب بالقرب من الشكل النهائي من تكلفة التشغيل الآلي، والتي تكون منخفضة بالفعل عند تشغيل الحديد المطاوع اللين بدلًا من الفولاذ المُقسَّى. يقلل الجزء النهائي الأخف وزنًا من تكاليف الشحن، وغالبًا ما يقلل تدفق الإنتاج المُبسَّط من وقت التسليم. في كثير من الحالات، يمكن أيضًا تحسين القوة ومقاومة التآكل. [ 4 ]
تشمل تركيبات العمليات/المواد ما يلي:
- الفولاذ المُقسّى
- الفولاذ المعالج بالكربون المنشط
- فولاذ ماربين
- حديد مطاوع معالج حرارياً (ADI)
- حديد مطاوع مُقسّى محليًا (LADI)
- حديد رمادي مُقسّى (AGI)
- حديد مطاوع معالج بالحرارة الكربيدية (CADI)
- الفولاذ المُقسّى بين درجات الحرارة الحرجة
- حديد مطاوع مُقسّى بين درجات الحرارة الحرجة
فيما يتعلق بتحسينات الأداء، تتم مقارنة المواد المعالجة حرارياً عادةً بالمواد التقليدية المعالجة حرارياً والتي تحتوي على بنية مجهرية من المارتنسيت المعالج حرارياً.
في الفولاذ الذي تزيد صلابته عن 40 Rc، تشمل هذه التحسينات ما يلي:
- مرونة أعلى، وقوة تحمل للصدمات، ومقاومة للتآكل لصلابة معينة،
- استجابة أبعاد قابلة للتكرار ومنخفضة التشوه،
- زيادة مقاومة الإجهاد،
- مقاومة الهيدروجين والتقصف البيئي.
في الحديد الزهر (من 250 إلى 550 HBW ) تشمل هذه التحسينات ما يلي:
- مرونة أعلى ومقاومة للصدمات لصلابة معينة،
- استجابة أبعاد قابلة للتكرار ومنخفضة التشوه،
- زيادة مقاومة الإجهاد،
- زيادة مقاومة التآكل لصلابة معينة.
مراجع
- 1 2 بهاديشيا، إتش كيه دي إتش، "البينيت في الفولاذ: التحولات، والبنية المجهرية، والخواص" الطبعة الثانية، منشورات معهد المواد والتعدين، لندن، إنجلترا، 2001
- ↑ بين، إدغار سي، "وظائف عناصر السبائك في الفولاذ"، الجمعية الأمريكية للمعادن، كليفلاند، أوهايو، 1939
- ↑ إيرفين، كي جيه وبيكرينغ، إف بي جيه آي إس آي 188، 1958.
- 1 2 3 4 "الصفحة الرئيسية" . العملية التطبيقية . تم الاسترجاع في 24-04-2022 .
- 1 2 "دليل المعالجة الحرارية: الممارسات والإجراءات الخاصة بالحديد والصلب" ASM International، Materials Park، أوهايو، الطبعة الثانية، 1995
- المعالجات الحرارية للمعادن
