فك التشفير الثنائي

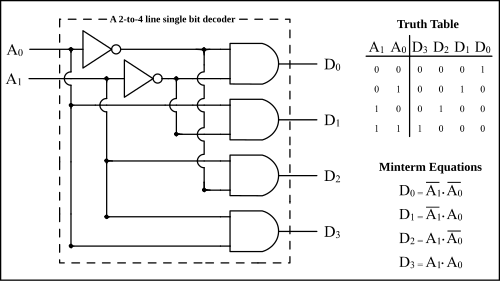

يحتوي مُفكِّك الشفرة الثنائية من نوع 1 من n على n بتات إخراج. يُفعِّل هذا النوع من المُفكِّكات بتًا واحدًا فقط من بتات الإخراج n، أو لا يُفعِّل أيًا منها، لكل قيمة إدخال عددية صحيحة. يُحدَّد "عنوان" (رقم البت) الإخراج المُفعَّل بواسطة قيمة الإدخال العددية الصحيحة. على سبيل المثال، يتم اختيار بت الإخراج رقم 0 عند تطبيق القيمة العددية الصحيحة 0 على المدخلات.

من أمثلة هذا النوع من أجهزة فك التشفير ما يلي:

• يقوم مُفكِّك الشفرة من 3 إلى 8 خطوط بتفعيل أحد بتات الإخراج الثمانية لكل قيمة إدخال من 0 إلى 7، وهو نطاق القيم الصحيحة التي يمكن التعبير عنها بثلاث بتات. وبالمثل، يقوم مُفكِّك الشفرة من 4 إلى 16 خطًا بتفعيل أحد مخرجاته الستة عشر لكل إدخال مكون من 4 بتات في نطاق الأعداد الصحيحة [0، 15].
• يحتوي مُفكِّك الشفرة من نظام BCD إلى النظام العشري على عشرة بتات إخراج. يستقبل قيمة إدخال تتكون من عدد صحيح عشري مُشفَّر ثنائيًا، ويُفعِّل مُخرَجًا واحدًا مُحددًا وفريدًا لكل قيمة إدخال في النطاق [0، 9]. تبقى جميع المخارج غير مُفعَّلة عند تطبيق قيمة غير عشرية على المدخلات.
• جهاز فك التشفير هو جهاز فك تشفير ثنائي من نوع 1 من n يستخدم لتوجيه بتة بيانات إلى أحد مخارجه n بينما تظل جميع المخارج الأخرى غير نشطة.

تختلف مُترجمات الشفرات عن مُفكِّكات الشفرات أحادية القيمة (1 من n) في إمكانية تفعيل عدة بتات إخراج في الوقت نفسه. ومن الأمثلة على ذلك مُفكِّك الشفرة ذو السبعة أجزاء ، الذي يُحوِّل عددًا صحيحًا إلى مجموعة إشارات التحكم في الأجزاء اللازمة لعرض قيمة هذا العدد على شاشة العرض ذات السبعة أجزاء .

أحد أنواع أجهزة فك التشفير ذات السبعة أجزاء هو جهاز فك التشفير BCD إلى سبعة أجزاء ، والذي يترجم قيمة عشرية مشفرة ثنائياً إلى إشارات التحكم المقابلة للأجزاء لقيم الإدخال الصحيحة من 0 إلى 9. تتوفر وظيفة فك التشفير هذه في الدوائر المتكاملة القياسية مثل CMOS 4511 .

يقوم مُفكِّك الشفرة من ثنائي إلى أحادي بتحويل كل قيمة ثنائية إلى تمثيلها الأحادي المقابل ، حيث يمكن تفعيل عدة بتات إخراج. يمكن استخدام هذه المُفكِّكات في محولات الإشارة الرقمية إلى التناظرية (DAC) حيث يكون لكل بت وزن متساوٍ، وفي الدوائر التي تتطلب قناعًا أو نافذة ثنائية. ^{[ 2 ]}
