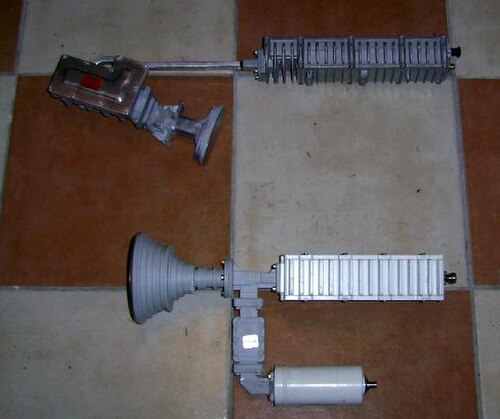

مُحوِّل تردد تصاعدي (BUC): مُحوِّل تردد تصاعدي، نطاق K و u. أعلى: هيوز 1 واط. أسفل: بوق تغذية مع جزء قصير من دليل الموجة ، مُحوِّل تردد تصاعدي أندرو 2 واط، ومُضخِّم إشارة منخفض التردد للميكروويف السويدي.

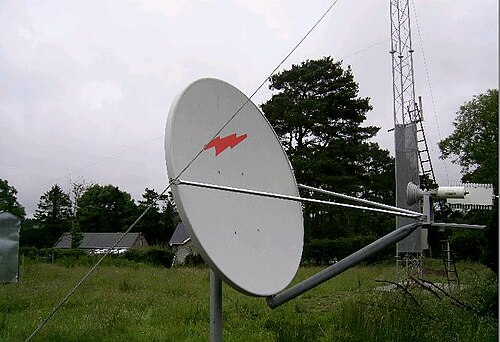

BUC: محول تردد تصاعدي، نطاق K u 1.2، مجموعة طبق أندرو

مُحوِّل التردد الصاعد ( BUC ) هو مُكوِّن يُستخدم في إرسال إشارات الأقمار الصناعية ( الوصلة الصاعدة ) . يقوم بتحويل نطاق من الترددات [ 1 ] من تردد منخفض إلى تردد أعلى. تُحوِّل مُحوِّلات التردد الصاعد الحديثة من النطاق L إلى النطاقات Ku و C و Ca. أما مُحوِّلات التردد الصاعد القديمة فتُحوِّل من تردد وسيط (IF) يبلغ 70 ميجاهرتز إلى النطاق Ku أو النطاق C.

تستخدم معظم وحدات BUC مذبذبات محلية ذات حلقة قفل الطور وتتطلب مرجع تردد خارجي بتردد 10 ميجاهرتز للحفاظ على تردد الإرسال الصحيح.

تُستخدم وحدات تحويل الترددات الفرعية (BUCs) في المواقع النائية بقدرة 2 أو 4 واط في نطاق التردد K u و5  واط في نطاق التردد C.  ويُرسل تردد المرجع 10 ميجاهرتز عادةً عبر نفس خط التغذية الخاص بالموجة الحاملة الرئيسية . كما تحصل العديد من وحدات تحويل الترددات الفرعية الأصغر حجمًا على تيارها المستمر عبر خط التغذية، باستخدام وحدة تحويل تيار مستمر داخلية.

تُستخدم مُحولات الترددات الصاعدة (BUCs) عادةً مع مُحولات الترددات المنخفضة (LNBs). يُمثل مُحول الترددات الصاعدة (BUC) جانب الإرسال في النظام، بينما يُمثل مُحول الترددات المنخفضة (LNB) جانب الاستقبال. ومن الأمثلة على الأنظمة التي تستخدم كلاً من مُحول الترددات الصاعدة (BUC) ومُحول الترددات المنخفضة (LNB) نظام VSAT ، المُستخدم للوصول ثنائي الاتجاه إلى الإنترنت عبر الأقمار الصناعية.

محول التردد التصاعدي الكتلي هو جهاز على شكل كتلة يتم تجميعه مع وحدة LNB بالتزامن مع محول OMT ( محول الوضع المتعامد) لبوق التغذية المواجه للطبق العاكس المكافئ. وهذا يختلف عن أنواع محولات التردد التصاعدي الأخرى التي قد يتم تركيبها في رفوف داخلية أو لا تكون موجودة بجوار الطبق.

مراجع

  1. ↑ بوتون، ستيفن؛ لي، دانيال؛ أوسوليفان، مايكل؛ سبيفاك، مارك (نوفمبر 2008). "التنبؤ بالأعطال وتشخيصها لأنظمة مراقبة الأقمار الصناعية باستخدام الشبكات البايزية" (ملف PDF) . مؤتمر الاتصالات العسكرية IEEE لعام 2008 (MILCOM 2008) . الصفحات 1-7 . doi : 10.1109/MILCOM.2008.4753131 . ISBN  978-1-4244-2676-8.
