CK722

📅 آخر تحديث: ٢٢ يوليو ٢٠٢٦
✍️ نُشر في: ٢٢ يوليو ٢٠٢٦
📷 يحتوي على 3 صور
الموسوعة الحرة

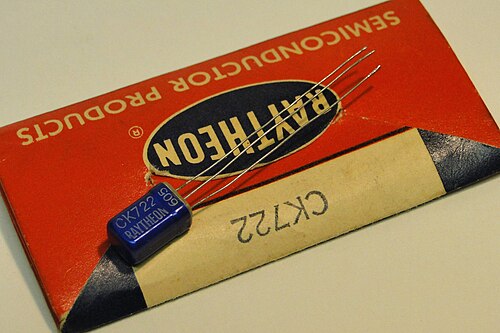

ترانزستور CK722 وحزمة

كان الترانزستور CK722 أول ترانزستور وصلة منخفض التكلفة متاح للجمهور. وهو وحدة إشارة صغيرة من نوع PNP مصنوعة من الجرمانيوم . طُوّر بواسطة نورمان كريم ، وطرحته شركة رايثيون في أوائل عام 1953 بسعر 7.60 دولارًا أمريكيًا للوحدة؛ ثم خُفّض السعر إلى 3.50 دولارًا أمريكيًا في أواخر عام 1954، وإلى 0.99 دولارًا أمريكيًا في عام 1956. اختار نورمان كريم شركة راديو شاك لبيع الترانزستورين CK721 وCK722 من خلال كتالوجها. كان لكريم علاقة شخصية وتجارية طويلة الأمد مع راديو شاك. [ 1 ] تم اختيار ترانزستورات CK722 كمنتجات ثانوية من ترانزستور CK721 ذي السعر المرتفع من رايثيون (والذي هو بدوره منتجات ثانوية من ترانزستورات CK718 المستخدمة في أجهزة السمع). [ 2 ] شجعت رايثيون الهواة بنشاط من خلال مسابقات التصميم والإعلانات. [ 3 ] [ 4 ]

في خمسينيات وستينيات القرن العشرين، نُشرت مئات المشاريع الإلكترونية للهواة، والتي تعتمد على ترانزستور CK722، في كتب ومجلات شعبية. [ 5 ] [ 6 ] كما ساهمت شركة رايثيون في توسيع دور ترانزستور CK721/CK722 كجهاز إلكتروني للهواة من خلال نشر كتابي "تطبيقات الترانزستور" و"تطبيقات الترانزستور - المجلد الثاني" خلال منتصف خمسينيات القرن العشرين.

كتيبات تطبيقات الترانزستور CK722 من شركة رايثيون
مقارنة بين أحجام وألوان الغلاف المعدني لترانزستورات أجهزة السمع من شركة رايثيون على اليسار، وCK721 (أزرق) وCK722 (فضي) على اليمين. الترانزستورات المرفوضة ستكون داخل الغلاف المعدني لجهازي CK721 وCK722.

بناء

كانت ترانزستورات CK722 الأصلية عبارة عن مخلفات مباشرة من ترانزستورات CK718 المستخدمة في أجهزة السمع، والتي لم تستوفِ المواصفات. لاحقًا، تم ترقيم هذه المخلفات برقمي CK721 أو CK722 بناءً على الكسب والضوضاء وخصائص ديناميكية أخرى. كانت ترانزستورات CK722 الأولى مغلفة بالبلاستيك وذات هيكل أسود. مع تحسين شركة رايثيون لإنتاجها من ترانزستورات أجهزة السمع من خلال طرح سلسلة CK78x الأصغر حجمًا، تم تغيير هيكل ترانزستورات CK721/CK722 إلى هيكل معدني. ومع ذلك، حافظت رايثيون على الحجم الأساسي للهيكل، واستخدمت طريقة فريدة من نوعها، حيث أخذت الترانزستورات الأصغر حجمًا من سلسلة CK78x المعيبة وأدخلتها في الهيكل الأكبر وأغلقتها بإحكام. كانت أولى ترانزستورات CK721/CK722 ذات الهيكل المعدني زرقاء اللون، بينما كانت الترانزستورات اللاحقة فضية اللون. يمكن الاطلاع على مزيد من التفاصيل حول هذا الموضوع على موقع جاك وارد الإلكتروني، أو متحف أشباه الموصلات، أو متحف CK722 (انظر الرابط الخارجي أدناه).

المهندسون المرتبطون بـ CK722

نورمان كريم – أبو سوق هواة الترانزستور

في أواخر ثلاثينيات القرن العشرين، كان نورم كريم ، الذي كان يعمل آنذاك مهندسًا في شركة رايثيون، يبحث في استخدام الصمامات الإلكترونية المصغرة في التطبيقات الاستهلاكية مثل أجهزة السمع وأجهزة الراديو المحمولة. وقد طور فريق كريم صمام مكبر الصوت المصغر CK501X الذي يمكن تشغيله ببطاريات من النوع A المستخدمة في مصابيح القلم، وبطاريات صغيرة من النوع B بجهد 22.5 فولت .

بعد الحرب العالمية الثانية ، أبدى كريم اهتمامًا بتطوير أول راديو جيب يعمل بتقنية الصمامات المفرغة. وافقت شركة رايثيون على الفكرة، وقام فريق بقيادة كريم بتصميم مجموعة من الصمامات المصغرة خصيصًا لأجهزة الراديو (2E32، 2E36، 2E42، و2G22). أثبت استحواذ رايثيون على شركة بيلمونت راديو صوابه، وكانت النتيجة إطلاق راديو بيلمونت بوليفارد عام 1945. لم يحقق الراديو مبيعات جيدة، وتكبدت رايثيون خسارة. على الرغم من هذه النكسة، بقي كريم في الشركة وحوّل اهتمامه إلى الترانزستور الذي تم تطويره حديثًا. [ 8 ]

كارل ديفيد تود – مشارك في مسابقة تصميم CK722

حصل كارل تود، الهاوي الذي أصبح لاحقًا مهندسًا في قسم الترانزستورات بشركة جنرال إلكتريك، على المركز السادس في مسابقة تصميم الترانزستور CK722 التي نظمتها شركة رايثيون. ألهمه عمله كهواية مع هذا الترانزستور المبكر لمتابعة الهندسة الكهربائية كمهنة. وبصفته مهندسًا، ساهم في تطوير الترانزستور 2N107 ، وهو بديل جنرال إلكتريك للترانزستور CK722. [ 9 ]

انظر أيضاً

مراجع

  1. ↑ وارد، جاك. "نورم كريم - أبو CK722"  .
  2. ↑ غارنر، لو (أكتوبر 1979). "الحالة الصلبة: رحلة في درب الحنين إلى الماضي" . الإلكترونيات الشعبية . المجلد 16، العدد 4. نيويورك: زيف-ديفيس. الصفحات 86، 87، 92.
  3. ↑ «جوائز بقيمة 10,000 دولار. شارك في مسابقة تطبيقات الترانزستور من رايثيون!» مجلة Popular Mechanics ، المجلد 99، العدد 6. شيكاغو: شركة Popular Mechanics، يونيو 1953، صفحة 219. الرقم الدولي الموحد للدوريات 0032-4558 .    قامت شركة رايثيون برعاية مسابقة تصميم للتطبيقات التي تستخدم ترانزستور CK722. وكانت الجائزة الكبرى 5000 دولار.
  4. ↑ "ثماني دوائر ترانزستور يمكنك بناؤها باستخدام ترانزستورات Raytheon CK722". مجلة Popular Electronics . المجلد 2، العدد 4. نيويورك: Ziff-Davis. أبريل 1955. ص 8.   إعلان CK722 .
  5. ↑ "كيفية بناء أجهزة استقبال ترانزستور تجريبية" . مجلة Popular Mechanics . المجلد 100، العدد 4. شيكاغو: شركة Popular Mechanics. أكتوبر 1953. الصفحات 246-248 .
  6. ↑ غارنر، لو (نوفمبر 1957). "مضخم آلة ترانزستوري" . مجلة الميكانيكا الشعبية . المجلد 108، العدد 5. شيكاغو: شركة الميكانيكا الشعبية. الصفحات 160-162 .
  7. ↑ تتطلب مجموعات الأنابيب بطاريات من النوع A (للفتيل) والنوع B (لللوحة)
  8. ↑ شيفر، مايكل برايان (1991). الراديو المحمول في الحياة الأمريكية . توسون، أريزونا: مطبعة جامعة أريزونا. الصفحات 161-165 . ISBN  0816512841.
  9. ↑ مقابلة جاك وارد مع كارل تود .
  • يمكن الاطلاع على ملخص عام لإنجازات نورمان كريم على هذا الرابط من معهد مهندسي الكهرباء والإلكترونيات (IEEE) في ذكرى نورمان كريم.
  • متحف جاك وارد لأشباه الموصلات - موقع ومتحف ترانزستور CK722
  • مقال هاري غولدشتاين المنشور في مجلة IEEE حول الاحتفاء بالترانزستور - غولدشتاين، هاري (مارس 2003). "الترانزستور الذي لا يُقاوم". مجلة IEEE Spectrum . 40 (3). IEEE: 42–47 . doi : 10.1109/MSPEC.2003.1184435 .النسخ الاحتياطي عبر الويب: النسخة المجانية
