صامولة القفص

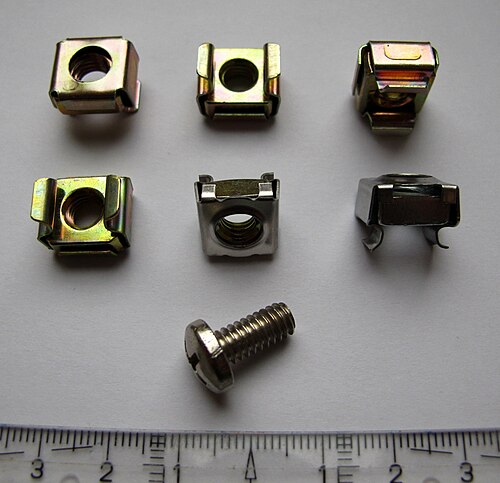

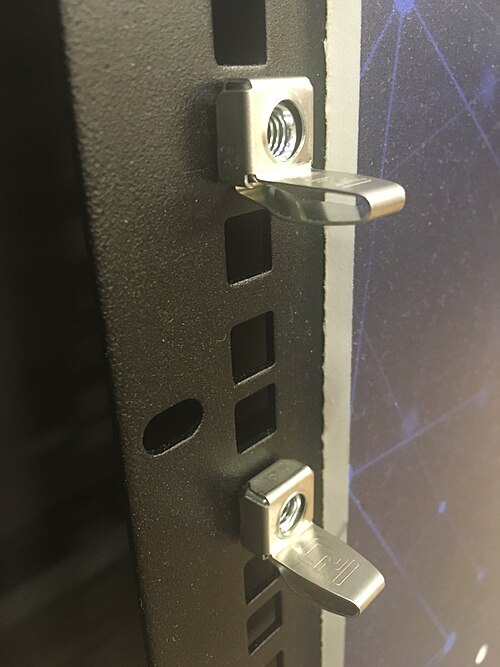

تتكون صامولة القفص ( وتُسمى أيضًا صامولة التثبيت أو صامولة المشبك ) من صامولة (مربعة الشكل عادةً) داخل قفص من الفولاذ الزنبركي يلتف حولها. يحتوي القفص على جناحين، عند ضغطهما، يسمحان بإدخال القفص في الفتحات المربعة، كما هو الحال في قضبان تثبيت رفوف المعدات . عند تحرير الجناحين، يُثبتان الصامولة في مكانها خلف الفتحة. سُجلت براءات اختراع لصواميل القفص التي تتوافق مع هذا الوصف في عامي 1952 و1953. ^{[ 1 ] [ 2 ]} يتطلب التصميم الأصلي أداة إدخال لتركيب صامولة القفص في الفتحة. أما التصاميم الأحدث التي تتميز بألسنة ضغط وتحرير فتسمح بالتركيب بدون أدوات. ^{[ 3 ]} بل إن بعض التصاميم الأحدث تستبدل الصامولة بمسمار ملولب واحد ^{[ 4 ]} أو اثنين ^{[ 5 ]} ، مما يسمح للفنيين بوضع المعدات على مسامير التثبيت أثناء ربط الصواميل لتأمينها.

يمكن استخدام صامولة القفص ذات الفتحة المربعة في أي مكان يمكن فيه ثقب فتحة مربعة. يستخدم نوع أقدم من الصواميل المثبتة مشبكًا زنبركيًا يثبت الصامولة وينزلق على حافة صفيحة رقيقة. على الرغم من أن هذا النوع من صواميل القفص لا يمكنه إلا تثبيت الصامولة على مسافة ثابتة من حافة الصفيحة الرقيقة، إلا أنه يعمل بكفاءة مع الفتحات المربعة والمستديرة على حد سواء. مُنحت براءة اختراع لمثل هذه الصامولة عام ١٩٤٦. ^{[ ٦ ]}

يوفر استخدام الصواميل القفصية مزايا عديدة مقارنةً بالثقوب الملولبة. فهي تتيح خيارات متنوعة لأحجام الصواميل والمسامير (مثل المقاسات المترية أو الإنجليزية) في الموقع، حتى بعد فترة طويلة من تصنيع المعدات. ثانيًا، في حال إحكام ربط المسمار بإفراط، يمكن استبدال الصامولة، على عكس الثقوب الملولبة مسبقًا، حيث تصبح الثقوب غير قابلة للاستخدام في حال تلف أسنانها. ثالثًا، يسهل استخدام الصواميل القفصية مع المواد الرقيقة أو اللينة جدًا بحيث لا يمكن تثبيتها بأسنان لولبية.

عادةً ما تكون الصامولة مرتخية قليلاً داخل القفص للسماح بإجراء تعديلات طفيفة على المحاذاة. هذا يقلل من احتمالية تلف السنون أثناء تركيب المعدات وإزالتها. تحدد أبعاد مشبك الفولاذ الزنبركي سُمك اللوحة التي يمكن تثبيت الصامولة عليها. في حالة صواميل القفص ذات الفتحة المربعة، تحدد أبعاد المشبك نطاق أحجام الثقوب التي يمكن للمشبك تثبيت الصامولة عليها بإحكام. أما في حالة صواميل القفص المنزلقة، فتحدد أبعاد المشبك المسافة من حافة اللوحة إلى الفتحة.

يُستخدم صواميل القفص عادةً لتثبيت المعدات في رفوف مربعة الثقوب مقاس 19 بوصة (وهي الأكثر شيوعًا)، بقطر ثقوب مربعة يبلغ 0.375 بوصة (9.5 مم) . تتوفر أربعة أحجام شائعة: UNF 10-32 ، وبدرجة أقل UNC 12-24 ، وهي الأكثر استخدامًا في الولايات المتحدة؛ أما في أماكن أخرى، فيُستخدم M5 ( قطر خارجي 5 مم وخطوة 0.8 مم) للمعدات الخفيفة والمتوسطة، و M6 للمعدات الأثقل، مثل الخوادم.

على الرغم من أن بعض معدات التثبيت الحديثة على الرفوف تحتوي على تركيب بدون براغي متوافق مع الرفوف ذات الفتحات المربعة، إلا أن العديد من مكونات التثبيت على الرفوف يتم تركيبها بشكل عام باستخدام صواميل قفصية.
