مخطط كالكومب

الموسوعة الحرة
جهاز رسم أسطواني من نوع Calcomp 565

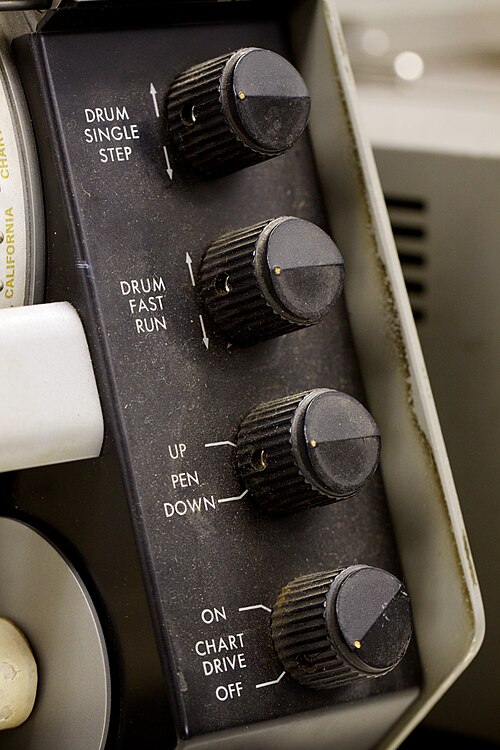

صورة مقرّبة للجانب الأيمن من جهاز رسم كالكومب، تُظهر أدوات التحكم في تحريك الأسطوانة يدويًا. أدوات تحكم مماثلة على اليسار تُحرّك حامل القلم.

كانت أجهزة رسم كالكومب (التي يشار إليها أحيانًا باسم أجهزة رسم كالكومب ) أشهر منتجات شركة كاليفورنيا لمنتجات الكمبيوتر ( كالكومب أو كالكومب ). [ 1 ] [ 2 ]

ملخص

كانت طابعة Calcomp 565 الأسطوانية ، [ 3 ] [ 4 ] التي طُرحت عام 1959، من أوائل أجهزة إخراج الرسومات الحاسوبية التي بيعت. كان بإمكان الحاسوب التحكم بدقة 0.01 بوصة (0.25 مم) في دوران أسطوانة عرضها 11 بوصة (280 مم) ، وفي الحركة الأفقية لحامل القلم فوقها. كان القلم يُضغط بواسطة نابض على ورقة تتحرك على الأسطوانة، بينما كان ملف لولبي يرفع القلم عن الورقة. سمح هذا التصميم برسم الخطوط تحت تحكم الحاسوب. لاحقًا، أنتجت Calcomp طرازها 563، الذي كان مشابهًا جدًا، لكن بأسطوانة عرضها 30 بوصة (760 مم) .

كان طول لفائف الورق 120 قدمًا (37 مترًا) . يسمح قضيب معدني أعلى بكرة التجميع بتمزيق الرسمة المطبوعة وإزالتها. ثم تُدفع الأسطوانة يدويًا، ويُلصق طرف الورقة الجديدة ببكرة التجميع. كان القلم القياسي حبرًا جافًا ، ولكن كانت أقلام الحبر السائل متوفرة، وتُستخدم عادةً للرسومات عالية الجودة المُخصصة للنشر. يمكن لصق أنواع أخرى من الورق بالأسطوانة عند الرغبة. وُضع مفتاح تشغيل لإيقاف تشغيل نظام تغذية الورق الآلي وبكرات التجميع لهذا الغرض.

شركة آي بي إم

قامت شركة IBM بتسويق جهاز Calcomp 565 تحت اسم IBM 1627 [ 5 ] لاستخدامه مع أجهزة الكمبيوتر العلمية منخفضة التكلفة، أولاً IBM 1620 ، ولاحقاً IBM 1130. وربما كان أول جهاز طرفي غير تابع لشركة IBM سمحت IBM بتوصيله بأحد أجهزة الكمبيوتر الخاصة بها.

تم استخدام جهاز رسم Calcomp المرفق بجهاز IBM 1401 لتطوير خوارزمية بريسنهام للخطوط في عام 1962. [ 6 ]
