TopoR ( Topological R outer) [ nb 1 ] هو برنامج تصميم إلكتروني (EDA) طورته وتتولى صيانته شركة Eremex الروسية. وهو مخصص لتصميم لوحات الدوائر المطبوعة (PCB). الإصدار الحالي هو 6.3.17875 بتاريخ 20 سبتمبر 2017. [ 1 ]

يتميز البرنامج بخاصية التوجيه التلقائي ومجموعة من الأدوات المصممة لتقليل الجهد المطلوب للتوجيه اليدوي للوحة الدوائر المطبوعة. ومن أبرز سمات TopoR عدم وجود اتجاهات توجيه مفضلة.

تاريخ

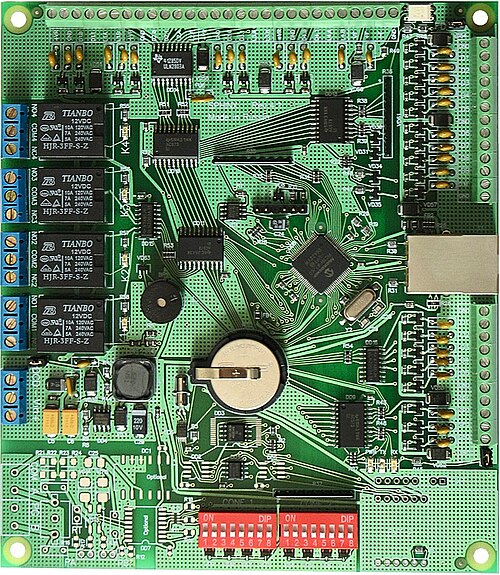

نموذج لوحة الدوائر المطبوعة

بدأ العمل على جهاز توجيه طوبولوجي مرن [ 2 ] في عام 1988.

شهد عام 1996 إصدار النسخة الأولى من جهاز توجيه طوبولوجي [ 3 ] [ 4 ] ، والذي استُخدم فعليًا في المؤسسات الصناعية. وفي عام 2002، عمل برنامج FreeStyle Router [ 5 ] (FSR) من شركة Диал Инжиниринг ("Dial Engineering") على نظام التشغيل DOS ، ونجح في توجيه لوحات الدوائر المطبوعة ثنائية الطبقات، مع إمكانية الربط مع برنامج P-CAD . [ 5 ] [ 6 ] [ 7 ] أظهر هذا الجهاز المبكر مزايا النهج المبتكر في التوجيه، والكفاءة العالية للنماذج والخوارزميات وتنفيذ البرمجيات. وكان قرص مرن بسعة 1.44 ميجابايت كافيًا للبرنامج والأمثلة المصاحبة له. [ 5 ] كما أعلنت الشركة عن خطط لإصدار حزمة FreeStyle Suite لنظام التشغيل Windows تجاريًا في وقت لاحق من ذلك العام. [ 8 ] [ 7 ] كان آخر إصدار من FSR لنظام DOS، [ 9 ] والذي يتألف من جهاز التوجيه المسمى SpeedWay ومحرر التخطيط المسمى FreeStyle، هو الإصدار 1.6 بتاريخ 26-09-2003/01-11-2003. [ 10 ] [ 11 ] [ 12 ]

صدرت النسخة الأولى من برنامج التوجيه الطوبولوجي لنظام ويندوز عام ٢٠٠١، وأُعيد تسميتها [ ١٠ ] إلى TopoR . [ ١٣ ] أُتيحت النسخة TopoR 1.03 في ٢٦ سبتمبر ٢٠٠٣، ووُزِّعت عبر شركة إليك تريد (ЭлекТрейд). [ ١٠ ] لم يقتصر البرنامج على توجيه لوحات الدوائر المطبوعة ثنائية الطبقات فحسب، بل شمل أيضًا لوحات الدوائر المطبوعة متعددة الطبقات. [ 7 ] تم تطوير TopoR من قبل مجموعة تسمى FreeStyleTeam ، تحت إشراف سيرجي ج. لوزين (Лузин)، [ 14 ] مع أوليغ ب . دميترييف (Павел Иванович Дмитриев)، جيفورج إس بيتروسيان (Геволг Самвелович Петросян)، مايكل إس . (أندريه ألكسندروفيتش ليسينكو). [ 15 ] تم إصدار الإصدار 3.0 في عام 2006. [ 16 ] [ 17 ] تم توزيع البرنامج تجاريًا بواسطة Prosoft Spb. (ПРОСОФТ СПб) في عام 2007. [ 14 ] أضاف TopoR 4.0 دعمًا لاستيراد/تصدير تصميم DSN وملفات جلسة SES. [ 18 ] منذ TopoR 4.1 (2008)، تم تطوير البرنامج وصيانته بواسطة شركة Eremex, Ltd.

سمات

يمكن استخدام برنامج TopoR كأداة توجيه تلقائي خارجية لمحررات تصميم الدوائر الإلكترونية التابعة لجهات خارجية، أو بالتزامن مع برنامج Delta Design (DD) الخاص بشركة Eremex ، وهو محرر تصميم الدوائر الإلكترونية. يستورد TopoR المدخلات بتنسيق FST الخاص ببرنامج Delta Design، كملفات تصميم DSN متوافقة مع Specctra / ELECTRA ، [ 19 ] أو بتنسيقات P-CAD PCB ASCII (2000، 2002، 2004)، و PADS PCB ASCII (3.5، 4.0، 5.0، 2005.0)، أو EAGLE BRD XML (6.x). [ 20 ] ويمكن تصدير اللوحات الناتجة إلى ملفات جلسات Specctra/ELECTRA SES، أو DXF ، أو Gerber ، أو P-CAD PCB ASCII (2000، 2002، 2004)، أو PADS PCB ASCII (3.5، 4.0، 5.0، 2005.0).

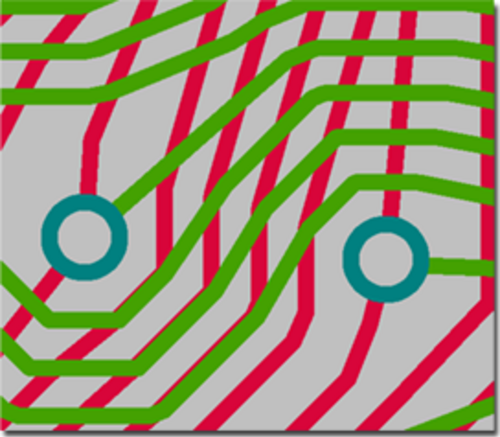

أسلاك تتكون من خطوط فقط

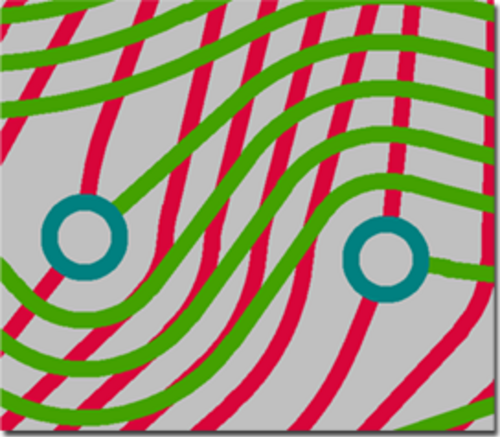

أسلاك تتكون من خطوط وأقواس

يتم توجيه مخطط الأسلاك تلقائيًا وبمرونة؛ فالزوايا لا تقتصر على 90 درجة و 45 درجة.

يؤدي الاستخدام الفعال لمساحة لوحة الدوائر المطبوعة وعدم وجود اتجاهات توجيه مفضلة في الطبقات إلى تقليل التداخل الكهرومغناطيسي بشكل كبير .

يقوم برنامج TopoR بتوجيه جميع الاتصالات، حتى لو كان ذلك يستلزم انتهاك قيود التصميم. ويمكن تصحيح هذه الانتهاكات تلقائيًا لاحقًا.

عند تحريك الأشياء (مثل المكونات والوصلات)، يتم تحسين طول السلك وشكله تلقائيًا مع وجود خلوص مناسب.

للمستخدم حرية الاختيار بين طريقتين لحساب شكل السلك: مع أو بدون أقواس. تتضمن الطريقة الأولى أسلاكًا تتكون من خطوط فقط. أما الطريقة الأخرى، فتجعل الأسلاك تحافظ على مسافة مناسبة عند التفافها حول نقاط التوصيل؛ وهي تتضمن أقواسًا وخطوطًا.

يقوم برنامج TopoR بتحسين عدة نماذج بديلة للتصميم في آن واحد. وسيتم استبعاد النماذج ذات المعايير الأسوأ (من حيث طول السلك الإجمالي وعدد الثقوب الموصلة). [ 21 ] [ 22 ]

يحتوي برنامج TopoR على ميزة وضع المكونات تلقائيًا. يمكن استخدام هذه الميزة لجميع مكونات اللوحة أو للمكونات الموجودة في منطقة محددة فقط. لا تُضاهي هذه الميزة جودة الوضع اليدوي، ولكنها تُعدّ خطوة تحضيرية قيّمة قبل البدء بالوضع اليدوي.

يمكن تحديد الحد الأدنى والمساحة المطلوبة لكل شبكة.

عرض السلك المخفّض

يدعم TopoR تلقائيًا تضييق المسار ، أي أنه يقلل من عرض السلك الذي يقترب من وسادة ضيقة (أو ذات قطر أقل من عرض السلك)، أو عندما يمر عبر اختناقات (على سبيل المثال، بين وسادات أحد المكونات).

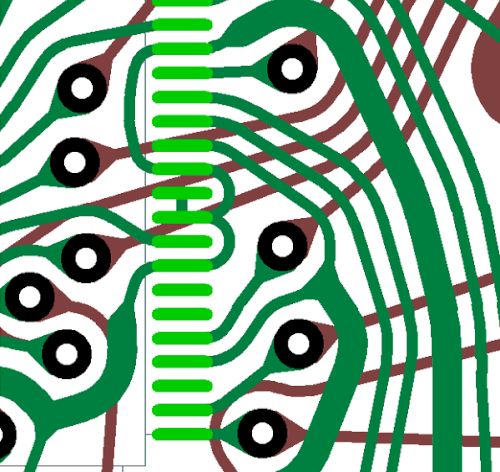

تستخدم وصلات الأسلاك بالوسادات تقنية التنعيم على شكل قطرة الماء . يساعد استخدام هذه التقنية في مرحلة التصميم على تجنب المخالفات في فحص قواعد التصميم عند إضافة قطرات الماء في محرر CAM.

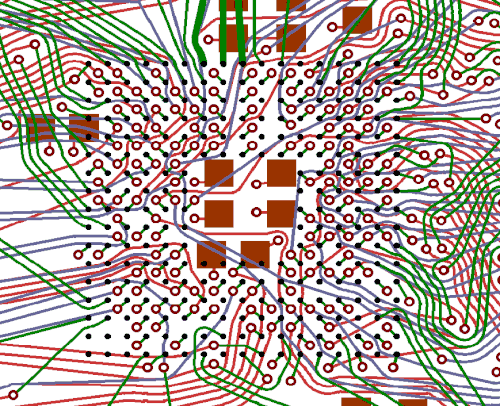

توجيه مكونات BGA

يستطيع برنامج TopoR التعرف على مناطق مكونات مصفوفة الشبكة الكروية (BGA) وتطبيق استراتيجية خاصة لتوجيهها. وهذا يُسهم في تقليل عدد الثقوب الموصلة، وكثافة الوصلات، وفي بعض الحالات عدد طبقات التوجيه. [ 23 ] [ 24 ] [ 25 ]

نموذج لوحة دوائر مطبوعة أحادية الطبقة

تُستخدم خوارزمية خاصة لتوجيه اللوحات أحادية الطبقة، مما يقلل من عدد الوصلات بين الطبقات أو لإيجاد مسار أحادي الطبقة. [ 26 ]

حلول مماثلة

يتضمن برنامج تصميم الدوائر المطبوعة (PCB) الخاص بمجموعة أدوات gEDA مُوجِّهًا طوبولوجيًا تلقائيًا مشابهًا يُدعى Toporouter ، والذي كتبه أنتوني بليك في مشروع مفتوح المصدر ممول من جوجل بإشراف دي جيه ديلوري عام 2008. [ 27 ] وهو يعتمد في معظمه على تطبيق الخوارزميات الموصوفة في أطروحة الدكتوراه لتال دايان عام 1997 بعنوان "موجّه طوبولوجي قائم على الشريط المطاطي". [ 27 ] [ 28 ] وقد تم تكييف هذا الموجّه لاحقًا للاستخدام مع مشروع KiCad مفتوح المصدر أيضًا.
