تقنية تجميع الروابط المتعددة ( MLT ) هي تقنية لتجميع الروابط طُوّرت في شركة نورتل عام 1999. وهي تسمح بتجميع عدة روابط إيثرنت فعلية في رابط إيثرنت منطقي واحد لتوفير تحمل الأعطال وروابط عالية السرعة بين أجهزة التوجيه والمحولات والخوادم. [ 1 ]

تتيح تقنية MLT استخدام عدة روابط (من 2 إلى 8) ودمجها لإنشاء رابط واحد مقاوم للأعطال مع زيادة في عرض النطاق الترددي. ينتج عن ذلك اتصالات بين الخادم والمبدل أو بين المبدلات أسرع بما يصل إلى 8 مرات. قبل ظهور تقنية MLT وغيرها من تقنيات التجميع، كانت الروابط المتوازية غير مستغلة بشكل كافٍ بسبب حماية الحلقات في بروتوكول الشجرة الممتدة .

يُعدّ التصميم المقاوم للأعطال جانبًا هامًا من تقنية الربط متعدد الروابط (MLT). ففي حال تعطل رابط واحد أو أكثر، تقوم تقنية MLT تلقائيًا بإعادة توزيع البيانات عبر الروابط المتبقية. وتتم هذه العملية في أقل من نصف ثانية (عادةً أقل من 100 مللي ثانية [ 2 ] )، ما يضمن عدم ملاحظة المستخدمين النهائيين لأي انقطاع. وتُعدّ هذه السرعة العالية في استعادة البيانات ضرورية للعديد من الشبكات الحيوية، حيث يمكن أن تتسبب الانقطاعات في خسائر بشرية أو مالية فادحة. ويُسهم دمج تقنية MLT مع تقنيات الربط متعدد الروابط الموزع والمجزأ (DSMLT) والربط متعدد الروابط المجزأ (SMLT) والربط متعدد الروابط المجزأ المُعاد (R-SMLT) في إنشاء شبكات تدعم التطبيقات الأكثر أهمية.

من القيود العامة لتقنية MLT القياسية أن جميع المنافذ الفعلية في مجموعة تجميع الروابط يجب أن تكون موجودة على نفس المحول. أما تقنيات SMLT وDSMLT وR-SMLT فتزيل هذا القيد بالسماح بتقسيم المنافذ الفعلية بين محولين.

تقنية تجميع الروابط المتعددة المجزأة ( SMLT ) هي تقنية لتجميع الروابط من الطبقة الثانية في شبكات الحاسوب، طورتها شركة نورتل في الأصل كتحسين لتقنية تجميع الروابط المتعددة القياسية (MLT) كما هو محدد في معيار IEEE 802.3ad . براءة الاختراع الأمريكية رقم 7173934 ، لابوه، روجر؛ تشاو، ييلي ؛ طوبي، وسيم وآخرون، بعنوان "نظام وجهاز وطريقة لتحسين موثوقية شبكة الاتصالات باستخدام تقسيم الروابط"، صدرت بتاريخ 6 فبراير 2007.

تتيح تقنية تجميع الروابط (MLT) التعامل مع روابط الشبكة الفعلية المتعددة بين محولين شبكيين وجهاز آخر (قد يكون محولًا آخر أو جهاز شبكة مثل خادم) كرابط منطقي واحد، مع موازنة الأحمال على جميع الروابط المتاحة. لكل حزمة بيانات مطلوب إرسالها، يتم اختيار أحد الروابط الفعلية بناءً على خوارزمية موازنة الأحمال (تتضمن عادةً دالة تجزئة تعمل على معلومات عنوان MAC المصدر والوجهة ). في حركة مرور الشبكة الواقعية، ينتج عن ذلك عادةً عرض نطاق فعال للرابط المنطقي يساوي مجموع عرض نطاق الروابط الفعلية الفردية. وبذلك، يمكن الآن استخدام الروابط الزائدة، التي كانت غير مستخدمة سابقًا بسبب حماية الحلقات في بروتوكول الشجرة الممتدة، بكامل طاقتها.

من القيود العامة لتجميع الروابط القياسي، مثل MLT أو EtherChannel ، ضرورة وجود جميع المنافذ الفعلية في مجموعة تجميع الروابط على نفس المحول. أما بروتوكولات SMLT و DSMLT و RSMLT فتزيل هذا القيد بالسماح بتقسيم المنافذ الفعلية بين محولين، مما يتيح إنشاء تصميمات شبكات عالية التوافر تعتمد على مشاركة الحمل النشطة، وتلبي متطلبات التوافر بنسبة 99.9 ...

طوبولوجيات SMLT

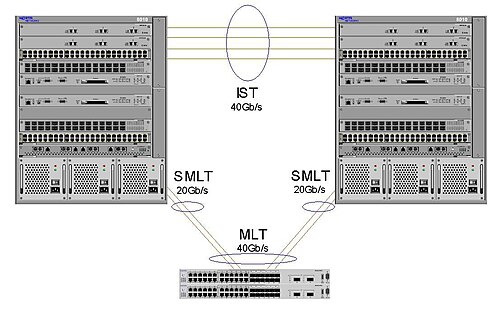

مثلث SMLT بين 3 محولات Avaya بسرعة 40  جيجابت/ثانية ثنائية الاتجاه إلى محول الحافة

يُعرف المفتاحان اللذان يتم تقسيم SMLT بينهما باسم مفاتيح التجميع ويشكلان مجموعة منطقية تظهر للطرف الآخر من رابط SMLT كمفتاح واحد.

قد يكون الانقسام عند أحد طرفي وصلة MLT أو عند كليهما. إذا انقسم كلا طرفي الوصلة، يُشار إلى البنية الناتجة باسم "مربع SMLT" عندما لا يوجد اتصال عرضي بين مفاتيح التجميع المتقابلة قطريًا، أو "شبكة SMLT" عندما يكون لكل مفتاح تجميع اتصال SMLT مع كلا مفتاحي التجميع في الزوج الآخر. أما إذا انقسم طرف واحد فقط، فتُسمى البنية "مثلث SMLT".

في مثلث SMLT، لا يشترط أن يدعم طرف الوصلة غير المنقسم تقنية SMLT. وهذا يسمح للأجهزة غير التابعة لشركة Avaya، بما في ذلك المحولات والخوادم التابعة لجهات خارجية، بالاستفادة من SMLT. الشرط الوحيد هو دعم الوضع الثابت لمعيار IEEE 802.3ad.

عملية

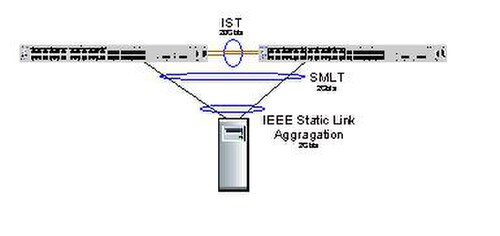

مثلث SMLT للخادم

يُعدّ وصلة الربط بين المحولات (IST) مفتاح تشغيل تقنية SMLT . وهي عبارة عن وصلة MLT (قياسية) بين محولات التجميع، تسمح بتبادل المعلومات المتعلقة بتوجيه حركة البيانات وحالة روابط SMLT الفردية.

لكل اتصال SMLT، تحتوي محولات التجميع على منفذ MLT قياسي أو منفذ فردي مرتبط بمعرف SMLT. بالنسبة لاتصال SMLT معين، يجب تكوين نفس معرف SMLT على كل محول من محولات التجميع النظيرة.

على سبيل المثال، عندما يتلقى أحد المحولات استجابة لطلب ARP من محطة طرفية على منفذ يمثل جزءًا من SMLT، فإنه سيبلغ المحول النظير له عبر IST ويطلب من النظير تحديث جدول ARP الخاص به بسجل يشير إلى اتصاله الخاص بمعرف SMLT المقابل.

بشكل عام، لا يمرّ تدفق بيانات الشبكة العادي عبر بروتوكول IST إلا إذا كان هذا هو المسار الوحيد للوصول إلى مضيف متصل فقط بمحول النظير. من خلال ضمان وجود اتصالات SMLT بين جميع الأجهزة ومحولات التجميع، لا يحتاج تدفق البيانات إلى المرور عبر بروتوكول IST، كما يتم تجميع سعة إعادة توجيه البيانات الإجمالية للمحولات في المجموعة.

تتيح الاتصالات بين المحولات النظيرة عبر IST تبادل معلومات التوجيه أحادي البث ومتعدد البث، مما يسمح لبروتوكولات مثل Open Shortest Path First (OSPF) و Protocol Independent Multicast-Sparse Mode (PIM-SM) بالعمل بشكل صحيح.

سيناريوهات الفشل

SMLT

لا يقتصر استخدام تقنية SMLT على موازنة أحمال البيانات عبر جميع الروابط في مجموعة التجميع فحسب، بل يسمح أيضًا بإعادة توزيع البيانات بسرعة فائقة في حال تعطل أحد الروابط أو المحولات. وبشكل عام، يؤدي تعطل أي مكون إلى انقطاع في حركة البيانات لمدة تقل عن نصف ثانية (عادةً أقل من 100 مللي ثانية [ 3 ] [ 4 ] )، مما يجعل SMLT مناسبة للبيئات التي تُشغّل تطبيقات حساسة للوقت وفقدان البيانات، مثل الصوت والفيديو.

في الشبكات التي تستخدم بروتوكول SMLT، غالبًا ما يصبح تشغيل بروتوكول الشجرة الممتدة من أي نوع غير ضروري، نظرًا لعدم وجود حلقات ربط منطقية ناتجة عن وجود بروتوكول IST. وهذا يُلغي الحاجة إلى إعادة تقارب الشجرة الممتدة أو تجاوز فشل الجسر الجذري في حالات الأعطال التي تُسبب انقطاعات في حركة مرور الشبكة لفترة أطول مما تستطيع التطبيقات الحساسة للوقت تحمله.

دعم المنتج

يدعم نظام SMLT عائلات منتجات Avaya التالية من محولات توجيه إيثرنت (ERS) ومنصة الخدمات الافتراضية (VSP): ERS 1600، ERS 5500 ، ERS 5600 ، ERS 7000 ، ERS 8300 ، ERS 8800 ، ERS 8600 ، MERS 8600 ، VSP 9000

إن SMLT متوافق تمامًا مع الأجهزة التي تدعم معيار MLT (الوضع الثابت IEEE 802.3ad).

R-SMLT

بروتوكول التوجيه متعدد الروابط ( R-SMLT ) هو بروتوكول شبكات حاسوبية تم تطويره في شركة نورتل كتحسين لبروتوكول الربط متعدد الروابط المنفصل (SMLT) مما يتيح تبادل معلومات الطبقة 3 بين العقد النظيرة في مجموعة مفاتيح لتحقيق المرونة والبساطة لكل من الطبقة 3 والطبقة 2. [ 5 ] [ 6 ]

في كثير من الحالات، يعتمد زمن تقارب الشبكة الأساسية بعد حدوث عطل على المدة التي يستغرقها بروتوكول التوجيه للتقارب بنجاح (تغيير مسار البيانات أو إعادة توجيهها حول موقع العطل). وبحسب بروتوكول التوجيه المستخدم، قد يتسبب زمن التقارب هذا في انقطاعات في الشبكة تتراوح من ثوانٍ إلى دقائق. يعمل بروتوكول R-SMLT مع تقنيتي SMLT وDSMLT لتوفير تجاوز الأعطال في أقل من ثانية (عادةً أقل من 100 مللي ثانية) [ 7 ] ، بحيث لا يلاحظ المستخدمون النهائيون أي انقطاع. يُعد هذا التعافي عالي السرعة ضروريًا للعديد من الشبكات الحيوية، حيث يمكن أن تتسبب الانقطاعات في خسائر في الأرواح أو خسائر مالية فادحة.

توفر طوبولوجيات توجيه RSMLT مفهوم التوجيه النشط-النشط لشبكات SMLT الأساسية. يدعم البروتوكول الشبكات المصممة باستخدام طوبولوجيات SMLT أو DSMLT المثلثية والمربعة، بالإضافة إلى طوبولوجيات SMLT أو DSMLT الشبكية الكاملة، مع تمكين التوجيه على شبكات VLAN الأساسية. يتولى R-SMLT مسؤولية إعادة توجيه الحزم في حالة تعطل الموجه الأساسي، ويعمل مع أي من أنواع البروتوكولات التالية: مسارات IP أحادية البث الثابتة، وRIP1، وRIP2، وOSPF، وBGP، وIPX RIP.

دعم المنتج

يدعم R-SMLT منتجات Avaya من محولات توجيه الإيثرنت ERS 8600 و ERS 8800 و VSP9000 و ERS 8300 و MERS 8600 .

بروتوكول الربط المتعدد الموزع ( DMLT ) أو بروتوكول الربط المتعدد الموزع (MLT) هو بروتوكول شبكات حاسوبية خاص صممته شركة نورتل نتوركس ، وتملكه الآن شركة إكستريم نتوركس ، [ 8 ] ويُستخدم لموازنة أحمال حركة مرور الشبكة عبر الاتصالات، وكذلك عبر عدة محولات أو وحدات في هيكل واحد. يُعد هذا البروتوكول تطويرًا لبروتوكول الربط المتعدد (MLT) .

يسمح DMLT للمنافذ الموجودة في الجذع (MLT) بتغطية وحدات متعددة من مجموعة من المحولات أو تغطية بطاقات متعددة في هيكل، مما يمنع انقطاعات الشبكة عند تعطل محول واحد في مجموعة أو بطاقة في هيكل.

تم وصف تقنية DMLT في براءة اختراع أمريكية منتهية الصلاحية. [ 9 ]

تقنية الربط المتعدد الموزع المجزأ ( DSMLT ) أو تقنية SMLT الموزعة هي تقنية شبكات حاسوبية طورتها شركة نورتل لتحسين بروتوكول الربط المتعدد المجزأ ( SMLT ). تسمح DSMLT للمنافذ في وصلة الربط بتغطية وحدات متعددة من مجموعة محولات أو بطاقات متعددة في هيكل، مما يمنع انقطاع الشبكة عند تعطل أحد المحولات في المجموعة أو إحدى البطاقات في الهيكل. براءة الاختراع الأمريكية رقم 6496502 ، من تأليف ديفيد ب. فايت الابن، ونيكولاس إلياديس ، ورونالد م. ساليت، بعنوان "طريقة وجهاز الربط المتعدد الموزع"، صدرت بتاريخ 17 ديسمبر 2002.

تُعدّ خاصية تحمّل الأعطال جانبًا بالغ الأهمية في تقنية الربط المتعدد الوصلات الموزعة (DSMLT). ففي حال تعطل أي محوّل أو منفذ أو أكثر من وصلة، تقوم تقنية DSMLT تلقائيًا بإعادة توزيع البيانات عبر الوصلات المتبقية. وتتم عملية إعادة التوزيع التلقائي في أقل من نصف ثانية (عادةً أقل من 100 مللي ثانية [ 10 ] )، ما يضمن عدم ملاحظة المستخدمين النهائيين لأي انقطاع. وتُعدّ هذه السرعة العالية في استعادة البيانات ضرورية للعديد من الشبكات الحيوية، حيث يمكن أن تتسبب الانقطاعات في خسائر بشرية أو مالية فادحة. ويساهم دمج تقنيات الربط المتعدد الوصلات (MLT) و DMLT و SMLT وDSMLT و R-SMLT في إنشاء شبكات تدعم الشبكات الأكثر أهمية.

دعم المنتج

يدعم نظام SMLT منتجات Avaya من محولات توجيه إيثرنت 1600 و 5500 و 8300 و ERS 8600 و MERS 8600 و VSP-7000 و VSP-9000 .
