رمز النقطة

DotCode هو رمز شريطي ثنائي الأبعاد (2D) تم ابتكاره عام 2008 ^{[ 1 ]} بواسطة شركة Hand Held Products كبديل للرمز القديم Code 128. وقد أصدرته جمعية التعريف التلقائي والتنقل (AIM) تحت مسمى "مواصفات رموز ISS DotCode 4.0" ^{[ 2 ]} . يتكون DotCode من نقاط سوداء دائرية متباعدة ومساحات بيضاء على خلفية بيضاء. في حالة الخلفية السوداء، يمكن أن تكون النقاط بيضاء. طُوّر DotCode للاستخدام مع الطابعات الصناعية عالية السرعة ^{[ 3 ]} حيث قد تكون دقة الطباعة منخفضة. ولأن DotCode، وفقًا للمعيار، لا يتطلب عناصر معقدة مثل الخطوط المتصلة أو الأشكال الخاصة، فإنه يُمكن تطبيقه باستخدام النقش بالليزر أو المثاقب الصناعية.

يمكن تمثيل DotCode كمصفوفة مستطيلة بأبعاد دنيا تساوي 5 أضعاف حجم كل ضلع. لا يحد المعيار ^{[ 4 ]} من الحجم الأقصى لـ DotCode (كما هو الحال في Code 128)، ولكن يُوصى عمليًا بحد أقصى 100×99 ^{[ 2 ]}^{: 5.2.1.4،} والذي يمكنه ترميز حوالي 730 رقمًا، أو 366 حرفًا أبجديًا رقميًا، أو 304 بايت.

يُتيح DotCode، كامتدادٍ لرمز Code 128 الشريطي، ترميزًا أكثر إحكامًا لمصفوفة بيانات 8 بت، ودعمًا لترميز Unicode مع ميزة تفسير القنوات الموسعة . إضافةً إلى ذلك، يوفر DotCode كثافة بيانات أعلى بكثير، وتصحيح أخطاء ريد-سولومون ، مما يسمح باستعادة رموز DotCode التالفة جزئيًا. مع ذلك، فإن التطبيق الرئيسي لـ DotCode، كما هو الحال في Code 128، هو ترميز فعال لبيانات GS1 ^{[ 5 ]} ، المستخدمة في صناعة الشحن والتغليف العالمية.

التاريخ والمعايير

تم ابتكار رمز DotCode الشريطي في عام 2008 ^{[ 1 ]} على يد الدكتور أندرو لونغاكر من شركة Hand Held Products ، وتم توحيده في عام 2009 ^{[ 6 ]} من قبل AIM تحت مسمى "مواصفات رمزية الرمز الشريطي - DotCode". ^{[ 7 ]} وفي عام 2019، تمت مراجعة DotCode تحت مسمى "مواصفات رمزية ISS DotCode 4.0". ^{[ 2 ]}

تم تسجيل مجموعة من براءات الاختراع المتعلقة بتشفير وفك تشفير DotCode:

براءة اختراع الولايات المتحدة US20090200386A1 من شركة Hand Held Products Inc "رموز ثنائية الأبعاد قابلة للقراءة آليًا وقابلة للطباعة عند الطلب" ^{[ 1 ]}
براءة اختراع الولايات المتحدة US20090200386A1 من قبل Datalogic IP Tech SRL "نظام وطريقة لاستخراج بيانات تدفق البت في الرموز البصرية ثنائية الأبعاد" ^{[ 8 ]}
براءة الاختراع الصينية CN113297872A لشركة Fuzhou Symbol Information Technology Co ltd "طريقة ومعدات تحديد رمز النقطة" ^{[ 9 ]}

طلب

يمكن استخدام رمز DotCode الشريطي بنفس طريقة استخدام رمز Code 128 أو أي رمز شريطي ثنائي الأبعاد. ويُستخدم حاليًا بشكل رئيسي لترميز بيانات GS1 في صناعات التبغ [ ¹⁰^]^[¹¹^] والمشروبات الكحولية وغير الكحولية ^[¹²^{] والأدوية والبقالة. ويُعدّ قطاع التبغ التطبيق الرئيسي}^له حاليًا. ^[¹³^]^[¹⁴^]

تتمثل المزايا الرئيسية لـ DotCode فيما يلي: ^{[ 15 ]}

الدعم الكامل واستبدال مجموعة رموز Code 128 ؛
ترميز مضغوط لمصفوفة بيانات 8 بت ؛
دعم يونيكود مع ميزة تفسير القنوات الموسعة ؛
ترميز فعال لبيانات GS1؛
تصحيح الخطأ ريد-سولومون
القدرة على تطبيق الباركود بواسطة طابعات صناعية عالية السرعة وطرق أخرى مثل النقش بالليزر .

تصميم الباركود

يُمثل رمز DotCode البيانات في بنية مستطيلة تتكون من نقاط سوداء دائرية ومساحات بيضاء على خلفية بيضاء، أو نقاط بيضاء دائرية على خلفية سوداء. لا يحتوي رمز DotCode على نمط مُحدد، على عكس الرموز الشريطية ثنائية الأبعاد الأخرى، ويجب اكتشافه باستخدام خوارزميات بطيئة للكشف عن الكتل، مثل مرشح غابور أو تحويل هوف الدائري . تُشفّر جميع البيانات والبيانات الوصفية وكلمات تصحيح الأخطاء في مصفوفة النقاط نفسها، والتي لا يوجد بينها أي اختلاف مرئي.

فيما يلي بعض الأمثلة على لغة دوت كود:

رمز نقطي بعرض 25 وارتفاع 10
رمز نقطي بعرض 23 وارتفاع 22
رمز نقطي بعرض 57 وارتفاع 60

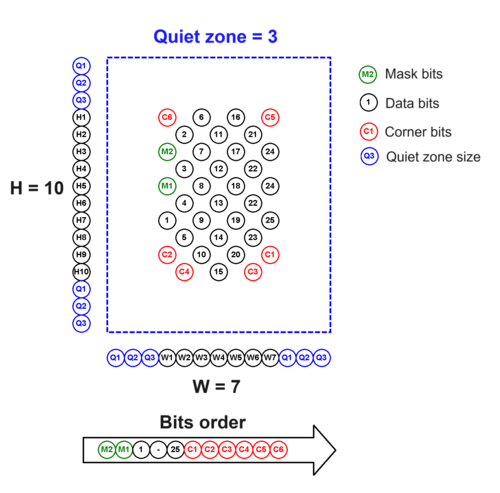

يتكون رمز DotCode من العناصر التالية: ^{[ 2 ]}^{: 5.1}

بتتان قناع ممثلتان في الرسم التخطيطي كنقطتين خضراوين؛
بتات البيانات (بتات البيانات وبتات تصحيح الأخطاء) التي يجب قراءتها من أعلى إلى أسفل (جانب الباركود الزوجي) ومن اليسار إلى اليمين (جانب الباركود الفردي)؛
نقاط الزاوية، المميزة باللون الأحمر في الرسم التخطيطي، والتي يمكن استخدامها كبتات بيانات أو بتات حشو (نقاط سوداء)؛
منطقة هادئة بحجم لا يقل عن ثلاثة أضعاف حجم النقاط.

يتم تمثيل مصفوفة بتات DotCode على النحو التالي: (بتات قناع: M2، M1) (بتات البيانات) (بتات الزاوية، يمكن أن تكون بتات بيانات أو بتات حشو: C1 – C6)

تُشفّر كلمات البيانات في النطاق من 0 إلى 112 بنمط نقاط ثنائية مكون من 5 من 9 ^{[ 2 ]}^{: 5.2،} حيث تُشفّر هذه الأنماط من 9 نقاط، 5 منها سوداء و4 بيضاء. أما باقي مصفوفة الباركود (الناتج عن القسمة على 9) فيُملأ ببتات سوداء. ^{[ 2 ]}^{: 5.2.3} تتراوح بتات الحشو من 0 إلى 8. يُمثّل مصفوفة بتات DotCode منطقيًا كما يلي: (بتان للقناع) (كلمات البيانات، 9 بتات لكل كلمة) (بتات الحشو من 0 إلى 8 بتات).

حجم DotCode له المتطلبات التالية: ^{[ 2 ]}^{: 5.1}

يجب أن يكون مجموع عرض وارتفاع رمز DotCode فرديًا: $(W+H){\pmod {2}}=1$ ;
يجب ألا يقل حجم كل جانب عن 5، أما الحد الأقصى فلا يوجد له حد؛
يُوصى باستخدام العرض والارتفاع بحيث يكون هناك 6 بتات سوداء على الأقل للحشو، حيث تعتمد سعة بتات البيانات على القسمة على 9 أو أكثر أو يساوي 6: ^{[ 2 ]}^{: 5.2.1.4} $6<=(((العرض*الارتفاع)/2)-2){\pmod {9}}$

إخفاء البيانات

لتقليل رموز DotCode الإشكالية، تُخفى كلمات ترميز البيانات لإنشاء تسلسلات مرئية أخرى. يُطبق نمط الإخفاء على تسلسل البيانات فقط ولا يؤثر على كلمات ترميز تصحيح الأخطاء. يحتوي معيار DotCode على 4 أنماط إخفاء مُشفّرة في 2 بت، وتُوضع كأول 2 بت في مصفوفة بتات الرموز. ^{[ 2 ]}^{: 5.2.4}

بتات تحديد قناع رمز النقطة
قناع	أجزاء	مثال على عملية الإخفاء : 099 099 099 099 099 099 099 106
0	٠٠	يُضيف مضاعفات متتالية للصفر إلى كل قيمة، أي لا تغيير (000) 099 099 099 099 099 099 099 106
1	01	يضيف مضاعفات متتالية للعدد 3 إلى كل قيمة، بتردد 113 (001) 099 102 105 108 111 001 004 007 017
2	10	يضيف مضاعفات متتالية للعدد 7 إلى كل قيمة، بتردد 113 (002) 099 106 000 007 014 021 028 035 049
3	11	يضيف مضاعفات متتالية للعدد 17 إلى كل قيمة، بتردد 113 (003) 099 003 020 037 054 071 088 105 016

تصحيح الأخطاء

يستخدم DotCode تصحيح خطأ ريد-سولومون ^{[ 2 ]}^{: 5.3} مع قوة أولية للعدد 3 وحقل منتهٍ $\mathbb {F} _{113}$ أو $GF(113)$ . تُمثَّل كلمات ترميز البيانات بقيم من 0 إلى 112، وتُحتسب قيمة القناع ككلمة ترميز بيانات رئيسية من 0 إلى 3. وبهذه الطريقة، يكون طول مصفوفة البيانات المحمية (1 + ND). ولكن يتم حساب عدد كلمات ترميز تصحيح الأخطاء من ND فقط. $NC=3+(ND/2)$ ، حيث ND هي كلمات ترميز البيانات و NC هي كلمات ترميز تصحيح الأخطاء.

الكلمات المشفرة الناتجة NW مع كلمات تصحيح الأخطاء هي: $NW=(1+ND)+NC$ ، حيث NW هي جميع كلمات الترميز: 1 كلمة ترميز القناع + كلمات ترميز البيانات (ND) + كلمات ترميز تصحيح الأخطاء (NC).

لأن تصحيح الأخطاء من نوع ريد-سولومون لا يستطيع تصحيح عدد الكلمات المشفرة التي تزيد عن عدد كثير الحدود، فإذا تجاوز NW 112، يتم تقسيم البيانات إلى كتل تصحيح الأخطاء: $B=(NW+111)/112$ ، حيث يمثل B عدد الكتل.

يمكن تقسيم البيانات إلى كتل بالطريقة التالية، لكل كتلة '''n'''، من n يساوي 1 إلى B:

$ND(block)=((1+ND)-(n-1)+(B-1))/B$
$NW(block)=(NW-(n-1)+(B-1))/B$
$NC(block)=NW(block)-ND(block)$

بيانات تصحيح الأخطاء $NC$ تتم كتابتها بعد كتلة بيانات واحدة $ND$ في الوضع المشفر: ^{[ 16 ]} (ND)(NC1_1)(NC2_1)(NC3_1)...(NC1_n)(NC2_m)(NC3_k)

التشفير

لا يتقيد حجم ترميز DotCode بمعيار محدد، ولكن الحجم العملي للترميز في الإصدار 100×99، الذي يتضمن 4950 نقطة، يُمكنه ترميز 366 كلمة بيانات خام، أو 730 رقمًا، أو 365 حرفًا أبجديًا رقميًا، أو 304 بايت. تُمثَّل رسالة البيانات في DotCode بكلمات بيانات تتراوح من 0 إلى 112، مُرمَّزة بأنماط نقاط ثنائية من 5 إلى 9.

يدعم DotCode الميزات التالية: ^{[ 2 ]}^{: 5.2.1}

يقوم بتشفير الأرقام أو مجموعة أحرف ASCII (بين 0 و 127) بشكل أصلي باستخدام مجموعات الرموز A و B و C وقيم ASCII الموسعة (من 128 إلى 255) مع الإزاحة العليا؛
يقوم بتشفير البايتات بشكل فعال (5 بايتات إلى 6 كلمات رمزية) باستخدام المزلاج الثنائي؛
يقوم بتشفير بيانات GS1؛ ^{[ 5 ]}
يقوم بتشفير رموز يونيكود باستخدام ميزة تفسير القنوات الموسعة ؛
يدعم ترميز الإلحاق المنظم (باستخدام رموز الباركود المتعددة كمنطقياً كتدفق بيانات واحد)؛
يدعم ترميز "الماكرو".

مجموعة أحرف DotCode
رمز البيانات							رمز البيانات
كلمة السر	مجموعة الرموز أ		مجموعة الرموز ب		مجموعة التعليمات البرمجية ج	نمط النقاط	كلمة السر	مجموعة الرموز أ		مجموعة الرموز ب		مجموعة التعليمات البرمجية ج	نمط النقاط
كلمة السر	شار	ASCII	شار	ASCII	مجموعة التعليمات البرمجية ج	نمط النقاط	كلمة السر	شار	ASCII	شار	ASCII	مجموعة التعليمات البرمجية ج	نمط النقاط
0	إس بي	32	إس بي	32	٠٠	101010101	57	Y	89	Y	89	57	110101100
1	!	33	!	33	01	010101011	58	Z	90	Z	90	58	110110010
2	"	34	"	34	02	010101101	59	[	91	[	91	59	110110100
3	8	35	8	35	03	010110101	60	\	92	\	92	60	111001010
4	دولار	36	دولار	36	04	011010101	61	]	93	]	93	61	111010010
5	%	37	%	37	05	101010110	62	^	94	^	94	62	111010100
6	و	38	و	38	06	101011010	63	_	95	_	95	63	001011110
7	'	39	'	39	07	101101010	64	نول	٠٠	`	96	64	001101110
8	(	40	(	40	08	110101010	65	SOH	01	أ	97	65	001110110
9	)	41	)	41	09	010101110	66	STX	02	ب	98	66	001111010
10	*	42	*	42	10	010110110	67	ETX	03	ج	99	67	010011110
11	+	43	+	43	11	010111010	68	نهاية الوقت	04	د	100	68	010111100
12	،	44	،	44	12	011010110	69	ENQ	05	هـ	101	69	011001110
13	-	45	-	45	13	011011010	70	إقرار	06	و	102	70	011011100
14	.	46	.	46	14	011101010	71	بل	07	ز	103	71	011100110
15	/	47	/	47	15	100101011	72	بكالوريوس العلوم	08	ح	104	72	011101100
16	0	48	0	48	16	100101101	73	HT	09	أنا	105	73	011110010
17	1	49	1	49	17	100110101	74	LF	10	ج	106	74	011110100
18	2	50	2	50	18	101001011	75	فيرمونت	11	ك	107	75	100010111
19	3	51	3	51	19	101001101	76	FF	12	ل	108	76	100011011
20	4	52	4	52	20	101010011	77	CR	13	م	109	77	100011101
21	5	53	5	53	21	101011001	78	لذا	14	ن	110	78	100100111
22	6	54	6	54	22	101100101	79	SI	15	o	111	79	100110011
23	7	55	7	55	23	101101001	80	DLE	16	ص	112	80	100111001
24	8	56	8	56	24	110010101	81	DC1	17	q	113	81	101000111
25	9	57	9	57	25	110100101	82	DC2	18	ر	114	82	101100011
26	:	58	:	58	26	110101001	83	دي سي 3	19	s	115	83	101110001
27	;	59	;	59	27	001010111	84	دي سي 4	20	ت	116	84	110001011
28	<	60	<	60	28	001011011	85	ناك	21	u	117	85	110001101
29	=	61	=	61	29	001011101	86	سين	22	v	118	86	110010011
30	>	62	>	62	30	001101011	87	ETB	23	w	119	87	110011001
31	؟	63	؟	63	31	001101101	88	يستطيع	24	x	120	88	110100011
32	@	64	@	64	32	001110101	89	EM	25	y	121	89	110110001
33	أ	65	أ	65	33	010010111	90	فرعي	26	z	122	90	111000101
34	ب	66	ب	66	34	010011011	91	خروج	27	{	123	91	111001001
35	ج	67	ج	67	35	010011101	92	FS	28	\|	124	92	111010001
36	د	68	د	68	36	010100111	93	جي إس	29	}	125	93	٠٠٠١٠١١١١
37	هـ	69	هـ	69	37	010110011	94	آر إس	30	~	126	94	٠٠٠١١٠١١١
38	F	70	F	70	38	010111001	95	نحن	31	دل	127	95	٠٠٠١١١٠١١
39	جي	71	جي	71	39	011001011	96	Shift B		CRvLF	13/10	96	٠٠٠١١١١٠١
40	ح	72	ح	72	40	011001101	97	2x Shift B		HT *	09	97	001001111
41	أنا	73	أنا	73	41	011010011	98	3x Shift B		FS *	28	98	001100111
42	ج	74	ج	74	42	011011001	99	4x Shift B		GS *	29	99	001110011
43	ك	75	ك	75	43	011100101	100	5x Shift B		RS *	30	(17)...(10)	001111001
44	ل	76	ل	76	44	011101001	101	6x Shift B		Shift A		المزلاج أ	010001111
45	م	77	م	77	45	100101110	102	المزلاج ب		المزلاج أ		Shift B	011000111
46	شمال	78	شمال	78	46	100110110	103	2x Shift C		2x Shift C		2x Shift B	011100011
47	يا	79	يا	79	47	100111010	104	3x Shift C		3x Shift C		3x Shift B	011110001
48	P	80	P	80	48	101001110	105	4x Shift C		4x Shift C		4x Shift B	100011110
49	سؤال	81	سؤال	81	49	101011100	106	المزلاج ج		المزلاج ج		المزلاج ب	100111100
50	R	82	R	82	50	101100110	107	FNC1		FNC1		FNC1	101111000
51	S	83	S	83	51	101101100	108	FNC2		FNC2		FNC2	110001110
52	تي	84	تي	84	52	101110010	109	FNC3		FNC3		FNC3	110011100
53	يو	85	يو	85	53	101110100	110	وردية العمل العليا أ		وردية العمل العليا أ		وردية العمل العليا أ	110111000
54	V	86	V	86	54	110010110	111	وردية العمل العليا ب		وردية العمل العليا ب		وردية العمل العليا ب	111000110
55	دبليو	87	دبليو	87	55	110011010	112	مزلاج ثنائي		مزلاج ثنائي		مزلاج ثنائي	111001100
56	X	88	X	88	56	110100110	* في مواقع البيانات الرئيسية، تصبح هذه "وحدات ماكرو"

هناك ثلاث قواعد رئيسية عند بدء ترميز الرسائل:

التشفير الافتراضي للبداية هو مجموعة الرموز C؛
في حالة ترميز رقمين في مجموعة الرموز C (القيمة من 0 إلى 100) في موضع الكلمة المشفرة الأولى، يتم فك تشفير الرسالة كرسالة GS1؛
إذا تم ترميز FNC1 (تأثير معاكس للرمز 128 ) أو كلمة رمزية أخرى غير رقمية (101 - 112) في موضع كلمة الرمز الأولى، فسيتم فك تشفير الرسالة كرسالة غير GS1.

ترميز البايت الثنائي

يمكن لـ DotCode ترميز مجموعة الأحرف الكاملة ذات 8 بت بطريقتين: ^{[ 2 ]}^{: 5.2.1.1}

مع التحويل العلوي، والذي يتطلب كلمتين رمزيتين على رمز واحد (من 128 إلى 255)؛
باستخدام Binary Latch، والذي يتطلب رمز Binary Latch واحد و 6 كلمات رمزية على كل 5 بايتات.

يمكن لأوضاع الإزاحة العليا ترميز (128 إلى 255) حرفًا من أحرف ASCII الموسعة في كلمتين رمزيتين مع العودة إلى الوضع السابق:

ترميز DotCode Upper Shift
نوع المناوبة العليا	الكلمات السرية	ASCII
وردية العمل العليا أ	من 64 إلى 95	من 128 إلى 159
وردية العمل العليا ب	من 0 إلى 95	من 160 إلى 255

يمكن لوضع المزلاج الثنائي ترميز مجموعة الأحرف ذات 8 بتات وتسلسلات ECI من 1 إلى 5 رموز. ويستخدم القواعد التالية:

يتم تقسيم البيانات إلى كتل من 5 رموز (بايت أو معرف وضع ECI) أو 6 كلمات رمزية؛
يتم تحويل القيم من 0 إلى 258 من خمسة أساس 259 إلى ستة أساس 103؛
القيم من 0 إلى 255 هي قيم بايت؛
تشير القيم 256 أو 257 أو 258 إلى ترميز تسلسل ECI في البايتات التالية 1 أو 2 أو 3 بايتات على التوالي؛
أي كلمات رمزية من نوع DotCode في التسلسل المشفر أعلى من 102 (من 103 إلى 112) مقاطعة أو تغيير الوضع.

كلمات ترميز DotCode الثنائية غير البيانات
كلمة السر	عملية
103	مقاطعة لضغط مفتاح Shift + C مرتين
104	مقاطعة لثلاث مرات Shift + C
105	مقاطعة لأربع مرات Shift + C
106	مقاطعة لخمس مرات Shift + C
107	مقاطعة لمدة 6 مرات Shift + C
108	مقاطعة لمدة 7 مرات Shift + C
109	قم بإنهاء العملية باستخدام المزلاج إلى A
110	قم بإنهاء العملية باستخدام المزلاج إلى B
111	قم بإنهاء العملية باستخدام المزلاج إلى C
112	إنهاء بفصل الرموز، وتثبيت على C

كما نرى في الجدول التالي، يقوم Binary Latch بتشفير البيانات بشكل أكثر فعالية، بدءًا من 3 بايتات.

كفاءة الوضع الثنائي في DotCode
عدد البايتات	الكلمات السرية المطلوبة	كلمات سرية تتطلب قفلًا وإرجاعًا	كلمات المرور الخاصة بالوردية العليا مطلوبة
1	2	4	2
2	3	5	4
3	4	6	6
4	5	7	8
5	6	8	10

ترميز ECI

يمكن لـ DotCode ترميز مؤشر ECI بطريقتين: ^{[ 2 ]}^{: 5.2.1.2}

في وضع المزلاج الثنائي (راجع أعلاه)؛
مع شخصية FNC2.

يشير FNC2 في أي موضع باستثناء نهاية البيانات إلى إدخال تسلسل ECI - "\nnnnnn"، والذي يمثل قيمًا بين 000000 و811799. يمكن ترميز القيم في كلمة رمزية واحدة أو ثلاث كلمات رمزية:

في حالة الكلمة المشفرة التالية < 40 يتم ترميز قيمة ECI مباشرة من 000000 إلى 000039؛
وإلا، فإن الكلمات المشفرة الثلاث التالية ذات القيم A وB وC تشفر قيمة ECI التالية: $(A-40)*12769+B*113+C+40$ .

ترميز GS1

أي رقمين في موضع الكلمة المشفرة الأولى يُحددان رمزًا مُشفّرًا وفقًا لـ GS1 (عكس Code 128 ). في حالة الرمز الذي يحتوي على رقمين في موضع الكلمة المشفرة الأولى، يجب فك تشفيره كبيانات عادية، ويجب إدراج FNC1 (المحذوف في الرسالة المُفكّكة) في موضع الكلمة المشفرة الأولى. ^{[ 2 ]}^{: 5.2.1.2} يعمل FNC1 في أي موضع آخر غير الموضع الأول كمُقسّم لمعرّف تطبيق GS1 ويتم فك تشفيره كحرف GS (قيمة ASCII 29).

تُشفّر الكلمة المشفرة 100 في مجموعة الشفرات C تطبيق GS1 AI (17) ^{[ 5 ]} ، وتُمثّل الكلمات المشفرة الثلاث التالية تاريخ انتهاء الصلاحية، وتُدرج GS1 AI (10) قبل فك تشفير الكلمات المشفرة الأخرى: (100)(24)(12)(30)(56)(64) -> 17241230105664

وضع الماكرو

يمكن لبعض رموز البيانات من 97 إلى 100 في موضع البيانات الرئيسي في مجموعة الرموز B أن تشفر "وحدات الماكرو". ^{[ 17 ]}^{[ 2 ]}^{: 5.2.1.1} في أي موضع آخر، تشفر هذه الرموز رمز ASCII التالي: (Latch B)(HT) -> [)>RS05GS … RSEoT (Shift B)(HT) -> [)>RS05GS … RSEoT

مجموعة رموز DotCode B: كلمات رمزية ثنائية الوظيفة
كلمة السر	في موضع البيانات الأول	في مواقع البيانات اللاحقة
كلمة السر	في موضع البيانات الأول	شار	ASCII
97	[)>RS05GS ... RSEoT	HT	09
98	[)>RS06GS ... RSEoT	FS	28
99	[)>RS12GS ... RSEoT	جي إس	29
100	[)>RSxx ... EoT حيث يكون الرقمان "xx" قيمة بين 00 و 99.	آر إس	30
١. تتضمن هذه التوسعات "الكبيرة" رأسًا وتذييلًا للبيانات. ٢. لترميز HT أو FS أو GS أو RS في موضع البيانات الأول، استخدم مجموعة الترميز A. ٣. تحذف التوسعة الكبيرة للكلمة المشفرة ١٠٠ عمدًا GS من الرأس وRS من التذييل لأنها قد لا تكون صحيحة لبعض قيم "xx". ومع ذلك، يمكن ترميز GS و/أو RS حسب الحاجة.

إلحاق منظم

يُمكن لـ DotCode إنشاء رمز مُركّب، حيث يُمكن دمج البيانات من رموز DotCode مُتعددة منطقيًا. يُمكن تحقيق ذلك باستخدام الرمز FNC2 في آخر موضع للبيانات. عندما يكون FNC2 في آخر موضع للبيانات، ^{[ 2 ]}^{: 5.2.1.2،} فإنّ الحرفين السابقين من الرسالة، وهما رقمان وحروف كبيرة بالترتيب من 1 إلى 9 ثم من A إلى Z (للقيم من 10 إلى 35)، يُشيران إلى موضع هذه الرسالة في تسلسل "m من n". على سبيل المثال، الرمز الذي تنتهي رسالته بـ "4 B FNC2" هو الرمز الرابع من بين 11 رمزًا تُشكّل الرسالة كاملةً.

ترميز الأوضاع الخاصة

يشير FNC3 في موضع كلمة الترميز الأول إلى أن الرسالة ^{[ 2 ]}^{: 5.2.1.2} هي تعليمات تهيئة أو إعادة برمجة قارئ الباركود.

يشير وجود FNC3 في أي موضع آخر غير الموضع الأول إلى أنه يجب فصل الرسالة المشفرة منطقيًا إلى رسالتين متميزتين (قبلها وبعدها)؛

حشو البيانات

سعة رموز DotCode هي: $NW=((H*W)/2-2){\pmod {9}})$

سعة بيانات رموز DotCode هي: $ND=(NW-3)-(NW-3)/3$

بهذه الطريقة، نحتاج إلى إضافة حشوات إلى كلمات البيانات المشفرة في حال وجود مساحة فارغة. هناك قاعدتان: ^{[ 2 ]}^{: 5.2.3}

يجب إنهاء الوضع الثنائي باستخدام Latch to Code Set A (codeword 109)؛
في الأوضاع الأخرى، يجب استخدام كلمة المرور 106 (قفل لمجموعة الرموز C / قفل لمجموعة الرموز B).

انظر أيضاً

مراجع

1 2 3 أندرو لونغاكر الابن (13 فبراير 2008). "براءة اختراع الولايات المتحدة الأمريكية رقم US20090200386A1 لشركة هاند هيلد برودكتس" "رموز ثنائية الأبعاد قابلة للقراءة آليًا وقابلة للطباعة عند الطلب"" . patents.google.com . مكتب براءات الاختراع والعلامات التجارية بالولايات المتحدة. US20090200386A1.
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 "مواصفات رموز ISS DotCode 4.0" . aimglobal.org . AIM Global.
↑ "دليل الباركود: رمز النقطة" . barcodeguide.seagullscientific.com .
↑ شرح رموز ثنائية الأبعاد: ما مقدار البيانات التي يمكنك تخزينها في رمز DotCode؟ . www.domino-printing.com . 28 فبراير 2024.
1 2 3 "معرفات تطبيقات GS1" . www.gs1.org .
↑ "تقنية الباركود : رموز المصفوفة ثنائية الأبعاد" . aimglobal.org . مؤرشف من الأصل بتاريخ 2011-11-05.
↑ "تكنولوجيا المعلومات - تقنيات التعرف التلقائي على البيانات واستخلاصها - مواصفات رموز الباركود - دوت كود" . aimglobal.org . AIM Global. مؤرشف من الأصل بتاريخ 16-10-2011.
↑ إنريكو كامبايولي (2 مايو 2019). "براءة اختراع الولايات المتحدة الأمريكية رقم US20090200386A1 لشركة داتالوجيك آي بي تك إس آر إل: "نظام وطريقة لاستخراج بيانات تدفق البتات في الرموز البصرية ثنائية الأبعاد"" . patents.google.com . مكتب براءات الاختراع والعلامات التجارية بالولايات المتحدة. US20190130236A1.
↑ "براءة الاختراع الصينية CN113297872A لشركة Fuzhou Symbol Information Technology Co ltd "طريقة ومعدات تحديد رمز النقطة"" . patents.google.com . الإدارة الوطنية الصينية للملكية الفكرية. 24 أغسطس 2021. CN113297872A.
↑ "تقييم أثر GS1 DotCode" (ملف PDF) . inexto.com . 16 مايو 2017.
↑ "جميع أجهزة الكمبيوتر المحمولة من CILICO تقرأ رمز Tabacco dot" . linkedin.com .
↑ " يوفر الباركود ثنائي الأبعاد المُعدَّل إمكانات واعدة في أسواق المشروبات والتوزيع والتجارة الإلكترونية" . www.packagingdigest.com
↑ "أسئلة وأجوبة حول GS1: أين يتم استخدام GS1 DotCode؟" . gs1.org .
↑ "اللائحة (الاتحاد الأوروبي) 2018/574 بشأن المعايير الفنية لإنشاء وتشغيل نظام تتبع منتجات التبغ" . eur-lex.europa.eu . 15 ديسمبر 2017.
↑ "إنشاء رموز شريطية DotCode في لغة C#" . www.aspose.com .
↑ "Zint مكتبة الباركود مفتوحة المصدر: مشفر DotCode على لغة C" . github.com .
↑ ISO/IEC (2019). "ISO/IEC 15434:2019 "تكنولوجيا المعلومات: تقنيات التعرف التلقائي على البيانات والتقاطها: صيغة وسائط محولات الإشارة التناظرية إلى الرقمية عالية السعة"" . iso.org . المنظمة الدولية للتوحيد القياسي (ISO). ISO/IEC 15434.

روابط خارجية

[patentUS20090200386A1-1] 1 2 3 أندرو لونغاكر الابن (13 فبراير 2008). "براءة اختراع الولايات المتحدة الأمريكية رقم US20090200386A1 لشركة هاند هيلد برودكتس" "رموز ثنائية الأبعاد قابلة للقراءة آليًا وقابلة للطباعة عند الطلب"" . patents.google.com . مكتب براءات الاختراع والعلامات التجارية بالولايات المتحدة. US20090200386A1.

[iss_dotcode-2] 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 "مواصفات رموز ISS DotCode 4.0" . aimglobal.org . AIM Global.

[3] "دليل الباركود: رمز النقطة" . barcodeguide.seagullscientific.com .

[4] شرح رموز ثنائية الأبعاد: ما مقدار البيانات التي يمكنك تخزينها في رمز DotCode؟ . www.domino-printing.com . 28 فبراير 2024.

[gs1ai-5] 1 2 3 "معرفات تطبيقات GS1" . www.gs1.org .

[6] "تقنية الباركود : رموز المصفوفة ثنائية الأبعاد" . aimglobal.org . مؤرشف من الأصل بتاريخ 2011-11-05.

[7] "تكنولوجيا المعلومات - تقنيات التعرف التلقائي على البيانات واستخلاصها - مواصفات رموز الباركود - دوت كود" . aimglobal.org . AIM Global. مؤرشف من الأصل بتاريخ 16-10-2011.

[patentUS20190130236A1-8] إنريكو كامبايولي (2 مايو 2019). "براءة اختراع الولايات المتحدة الأمريكية رقم US20090200386A1 لشركة داتالوجيك آي بي تك إس آر إل: "نظام وطريقة لاستخراج بيانات تدفق البتات في الرموز البصرية ثنائية الأبعاد"" . patents.google.com . مكتب براءات الاختراع والعلامات التجارية بالولايات المتحدة. US20190130236A1.

[patentCN113297872A-9] "براءة الاختراع الصينية CN113297872A لشركة Fuzhou Symbol Information Technology Co ltd "طريقة ومعدات تحديد رمز النقطة"" . patents.google.com . الإدارة الوطنية الصينية للملكية الفكرية. 24 أغسطس 2021. CN113297872A.

[10] "تقييم أثر GS1 DotCode" (ملف PDF) . inexto.com . 16 مايو 2017.

[11] "جميع أجهزة الكمبيوتر المحمولة من CILICO تقرأ رمز Tabacco dot" . linkedin.com .

[12] " يوفر الباركود ثنائي الأبعاد المُعدَّل إمكانات واعدة في أسواق المشروبات والتوزيع والتجارة الإلكترونية" . www.packagingdigest.com

[13] "أسئلة وأجوبة حول GS1: أين يتم استخدام GS1 DotCode؟" . gs1.org .

[14] "اللائحة (الاتحاد الأوروبي) 2018/574 بشأن المعايير الفنية لإنشاء وتشغيل نظام تتبع منتجات التبغ" . eur-lex.europa.eu . 15 ديسمبر 2017.

[15] "إنشاء رموز شريطية DotCode في لغة C#" . www.aspose.com .

[16] "Zint مكتبة الباركود مفتوحة المصدر: مشفر DotCode على لغة C" . github.com .

[17] ISO/IEC (2019). "ISO/IEC 15434:2019 "تكنولوجيا المعلومات: تقنيات التعرف التلقائي على البيانات والتقاطها: صيغة وسائط محولات الإشارة التناظرية إلى الرقمية عالية السعة"" . iso.org . المنظمة الدولية للتوحيد القياسي (ISO). ISO/IEC 15434.

[ 1 ]

[ 2 ]

[ 3 ]

[ 4 ]

[ 5 ]

[ 6 ]

[ 7 ]

[ 8 ]

[ 9 ]

10

[

[

[

[

[ 15 ]

[ 16 ]

[ 17 ]

اللغة	العربية (RTL)
روابط موسوعية	17 رابطاً
المصدر الأصلي	ويكيبيديا ↗
