منشور الحمامة

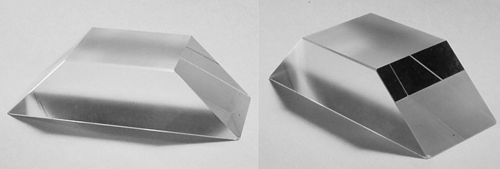

منشور دوف هو نوع من المنشورات العاكسة يُستخدم لعكس الصورة . يُصنع منشور دوف من منشور قائم الزاوية مقطوع . سُمي منشور دوف نسبةً إلى مخترعه، هاينريش فيلهلم دوف . على الرغم من تشابه شكل هذا المنشور مع شكل وصلة ذيل الحمام ، إلا أن أصل التسمية مختلف تمامًا.

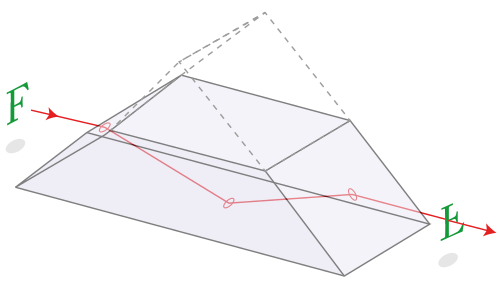

عندما يدخل شعاع ضوئي موازٍ للمحور الطولي أحد أوجه الموشور المائلة، فإنه ينعكس انعكاسًا كليًا داخليًا من داخل الوجه الأطول (السفلي) ويخرج من الوجه المائل المقابل. تنعكس الصور المارة عبر الموشور (تتناظر)، ولأن انعكاسًا واحدًا فقط يحدث، فإن الصورة تكون مقلوبة أيضًا ولكنها لا تنتقل أفقيًا.

يؤدي الانكسار عند سطحي الدخول والخروج إلى انحراف كبير في الصورة عند استخدام الضوء المتقارب. ولذلك، يُستخدم منشور دوف بشكل حصري تقريبًا للصور التي تظهر عند اللانهاية. ^{[ 1 ]}

إذا تم قطع السطح المسطح للوتر في منشور دوف على شكل سقف، فإن النتيجة هي منشور سقف أميسي .

إن الانعكاس حول محور واحد من مستوى ما يُعادل دائمًا انعكاسًا ودورانًا حول محورين آخرين (حيث تكون الزاوية بين المصدر والصورة ضعف الزاوية بين المصدر ومحور انعكاس الموشور). لذا، يمكن استخدام موشورات دوف لإنشاء مُدوِّرات حزم ضوئية ، والتي لها تطبيقات في مجالات مثل قياس التداخل ، وعلم الفلك ، والتعرف على الأنماط .

وجد ليسو وبادجيت (1999) ومورينو وآخرون (2003، 2004) أن هناك تغيرًا في حالة استقطاب شعاع الضوء عند مروره عبر موشور دوف مُدار. وقد عُرف دوران الاستقطاب في نطاق الأشعة تحت الحمراء منذ فترة أطول (جونستون 1977). وتكتسب خصائص تحويل الاستقطاب لموشورات دوف أهمية خاصة لأنها قد تؤثر على قياس الإشارة في الأجهزة العلمية.

• منشور دلتا
• جهاز تدوير الاستقطاب

• ليسو، جيه بي؛ بادجيت، إم جيه (1999). "موشورات دوف والضوء المستقطب". مجلة البصريات الحديثة . 46 (2): 175-179 . Bibcode : 1999JMOp...46..175P . doi : 10.1080/09500349908231263 .
• مورينو، آي. (2004). مصفوفة جونز لموشورات دوران الصورة (ملف PDF) . البصريات التطبيقية 43، ص 3373-3381. الرقم الدولي الموحد للدوريات 0003-6935 . مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 27 ديسمبر 2010. تاريخ الاسترجاع: 15 سبتمبر 2009 .
• مورينو، آي؛ وآخرون  (2003). "خصائص تحويل الاستقطاب لموشورات دوف". اتصالات البصريات . 220 ( 4-6 ): 257-268 . Bibcode : 2003OptCo.220..257M . doi : 10.1016/S0030-4018(03)01423-8 .
• جونستون، إل إتش (1977). "مُدوِّر استقطاب واسع النطاق للأشعة تحت الحمراء". البصريات التطبيقية . 16 (4): 1082-1084 . رمز Bibcode : 1977ApOpt..16.1082J . doi : 10.1364/AO.16.001082 . PMID 20168639 .
