مساحة القيادة

كانت فتحات محركات الأقراص مقاس 8 بوصات موجودة في أجهزة كمبيوتر IBM القديمة ، وأجهزة كمبيوتر CP/M ، وجهاز TRS-80 موديل II . بلغ ارتفاعها 117.5 مم ( 4 و 5 / 8 بوصة ) ، وعرضها 241.3 مم ( 9 و 1 / 2 بوصة ) ، وعمقها حوالي 361.9 مم ( 14 و 1 / 4 بوصة ) ، وكانت تُستخدم لمحركات الأقراص الصلبة ومحركات الأقراص المرنة . أصبح هذا التصميم قديمًا، ومن الأمثلة الشهيرة عليه محرك Shugart SA1000 Winchester. أما الطرازات اللاحقة من محركات الأقراص المرنة، مثل Shugart SA810 HH من عام 1982، فكانت بعمق 30 سم (12 بوصة) وارتفاع 5 سم (2 بوصة)، ولم تكن تتطلب طاقة تيار متردد. في حين أن محركات الأقراص المرنة مقاس 8 بوصات كانت تحتاج غالبًا إلى تيار مستمر 24 فولت أو أكثر، بينما كانت محركات الأقراص الصلبة تتطلب تيارًا مترددًا من الشبكة الرئيسية.

محرك أقراص DVD بنصف الارتفاع 5.25 بوصة .

محرك أشرطة DLT كامل الارتفاع مقاس 5.25 بوصة .

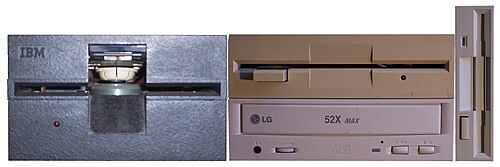

تنقسم فتحات محركات الأقراص مقاس 5.25 بوصة إلى نوعين من حيث الارتفاع، الارتفاع الكامل والارتفاع النصفي .

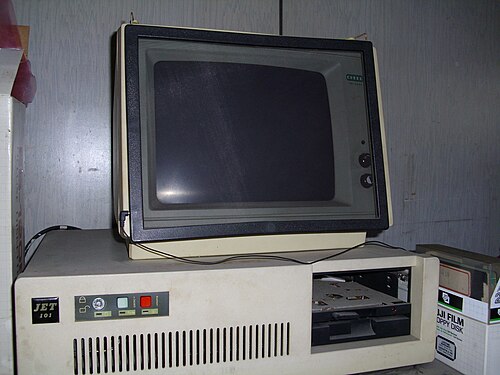

كانت فتحات الأقراص كاملة الارتفاع شائعة في أجهزة الكمبيوتر القديمة في أوائل ومنتصف ثمانينيات القرن الماضي. بلغ ارتفاعها 82.6 ملم ( 3.25 بوصة ) ، وعرضها 146.1 ملم (5.75 بوصة ) ، وعمقها يصل إلى 203.2 ملم (8 بوصات ) ، وكانت تُستخدم بشكل أساسي لمحركات الأقراص الصلبة ومحركات الأقراص المرنة. هذا هو حجم الجزء الداخلي (المثبت بالبراغي) من الفتحة، بينما يبلغ حجم الجانب الأمامي 149.2 ملم (5.75 بوصة ) . ويعود سبب تسمية الفتحة بهذا الاسم إلى حجم القرص المرن الذي كان يُناسبها، وهو قرص مربع الشكل بعرض 13.7 سم (5.25 بوصة ) .

يبلغ ارتفاع فتحات محركات الأقراص نصف الارتفاع 41.3 مم ( 1 و 5 / 8 بوصة ) وعرضها 146.1 مم ( 5 و 3 / 4 بوصة ) ، وهي الفتحة القياسية لمحركات أقراص CD و DVD في أجهزة الكمبيوتر المكتبية الحديثة (عادةً ما يكون عمق الطرازات الأحدث 18 سم، أما الأعمق فيكون للطرازات الأقدم أو ذات الأداء العالي). ظهر هذا الشكل لأول مرة في عصر أجهزة الكمبيوتر الشخصية AT ، وكان يُستخدم آنذاك لمحركات الأقراص المرنة 5.25 بوصة ومحركات الأقراص الصلبة في ذلك الوقت (بسعة تتراوح تقريبًا بين 10 و100 ميجابايت). وكما يشير الاسم، يمكن وضع جهازين نصف الارتفاع في فتحة واحدة كاملة الارتفاع. بعض محركات الأقراص المرنة 5.25 بوصة أقصر أيضًا، حيث يتراوح طولها بين 16.5 و19.5 سم، ولكن هذا كان نادرًا جدًا.

تم تصميم كل من الفتحات كاملة الارتفاع ونصف الارتفاع مقاس 5.25 بوصة عادةً بفتحة في مقدمة الفتحة، وهي ضرورية للوسائط القابلة للإزالة ، ولكنها تستخدم أيضًا بشكل طبيعي بواسطة محركات الأقراص الصلبة مقاس 5.25 بوصة للوحة أمامية مزودة بمؤشر LED لنشاط محرك الأقراص.

تُحدد أبعاد محرك الأقراص المرنة مقاس 5.25 بوصة في مواصفات معيار SFF ، والتي أُدرجت في معيار EIA-741 "مواصفات محركات الأقراص ذات الحجم الصغير 133.35 مم (5.25 بوصة)" الصادر عن رابطة الصناعات الإلكترونية ( EIA ). ^{[ 1 ]} وتُحدد أبعاد محركات الأقراص الضوئية مقاس 5.25 بوصة في معيار SFF (فهي أقصر قليلاً، ولا يقتصر التوحيد على حجم الهيكل فحسب، بل يشمل أيضًا حجم الإطار).

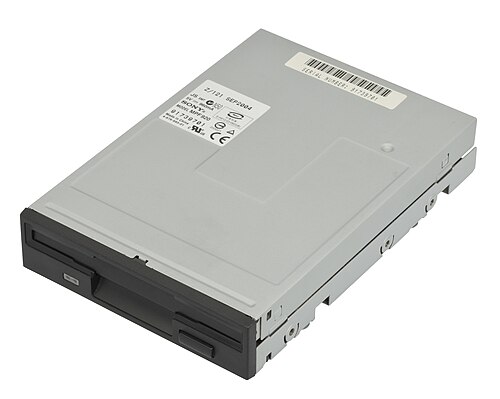

تم تسمية فتحات الأقراص المرنة مقاس 3.5 بوصة ، مثل نظيراتها الأكبر حجماً، نسبة إلى أبعاد الأقراص المرنة؛ الأبعاد الحالية، والمعروفة أصلاً باسم "الارتفاع النحيف"، هي 4 بوصات (101.6 مم) عرضاً و 1.028 بوصة (26.1 مم) ارتفاعاً. كانت محركات الأقراص الصلبة الأصلية مقاس 3.5 بوصة "كاملة الارتفاع" وفتحاتها بارتفاع 41.3 ملم ( 1 + 5/8 بوصة ) ، وهو نفس ارتفاع وحدات 5.25 بوصة نصف الارتفاع. أصبحت محركات الأقراص وفتحاتها بارتفاع 41.3 ملم قديمة اليوم، حيث كان آخر استخدام لها في أواخر التسعينيات وأوائل الألفية الجديدة. تُستخدم الفتحات ذات الفتحة الأمامية عادةً لمحركات الأقراص المرنة أو محركات Zip القديمة، ولكن محركات الأقراص الصلبة المبكرة من الثمانينيات والتسعينيات استخدمت هذه الفتحات أيضًا، وكانت تحتوي على لوحة أمامية مزودة بمؤشر LED للنشاط تمامًا مثل محركات الأقراص المرنة. لا تحتوي محركات الأقراص الصلبة الحديثة على لوحة أمامية، ويتم تركيبها في فتحات داخلية بالكامل مقاس 3.5 بوصة بدون فتحة أمامية. أصبح محرك الأقراص النحيف بسمك 26.1 ملم هو السائد بحلول منتصف التسعينيات، ولم يُستخدم إلا في محركات أقراص المؤسسات في أواخر التسعينيات وحتى أوائل الألفية الجديدة عندما تم التخلص منه نهائيًا. لا تأتي أجهزة الكمبيوتر الحديثة مزودة بمحرك أقراص مرنة على الإطلاق، وقد تفتقر إلى أي فتحات خارجية بحجم 3.5 بوصة. توجد محولات، تُسمى أحيانًا "حاملًا"، يمكن استخدامها لتركيب جهاز بحجم 3.5 بوصة في فتحة بحجم 5.25 بوصة. نادرًا ما تحتوي أجهزة الكمبيوتر الجديدة على فتحة بحجم 5.25 بوصة، وإن وُجدت، فغالبًا ما تكون واحدة فقط، لكن بعض الشركات المصنعة الأصلية قد تُضمّن ما يصل إلى فتحتين بحجم 5.25 بوصة، وبعض صناديق الكمبيوتر المخصصة للبيع بالتجزئة تحتوي على ثلاث فتحات (وهذا نادر جدًا). ​​ربما احتوت صناديق الكمبيوتر القديمة على ما يصل إلى خمس فتحات بحجم 5.25 بوصة، ولكن تم إيقاف إنتاجها بحلول أواخر العقد الأول من القرن الحادي والعشرين.

في الآونة الأخيرة، أصبح من الشائع استخدام فتحات بحجم 3.5 بوصة لقارئات البطاقات الذكية وبطاقات الذاكرة ، أو للوحات المزودة بمنافذ USB إضافية . كما يتوفر محرك أقراص بحجم 3.5 بوصة يحتوي على قارئ بطاقات ومحرك أقراص مرنة، بالإضافة إلى منفذ USB.

تم تحديد أبعاد محرك الأقراص ذي 3.5 بوصة في مواصفات معيار SFF-8300 و SFF-8301 ، والتي تم دمجها في مواصفات EIA-740 من قبل رابطة الصناعات الإلكترونية (EIA). ^{[ 2 ]}

بالنسبة لفتحات الأقراص الصلبة بحجم 2.5 بوصة ، تبلغ الأبعاد الفعلية 69.9 مم ( 2 + 3/4 بوصة ) عرضًا، ويتراوح ارتفاعها بين 5 مم (0.20 بوصة) و 19.1 مم (3/4 بوصة ) ، وعمقها 100.5 مم (3.955 بوصة) . مع ذلك، تحتوي معظم أجهزة الكمبيوتر المحمولة على فتحات أقراص أصغر من المواصفات القياسية البالغة 15 مم (غالبًا ما تصل إلى 9.5 مم، ونادرًا ما كانت تصل إلى 12.5 مم في السابق). يتراوح ارتفاع الأقراص الصلبة بحجم 2.5 بوصة بين 7 مم و15 مم. هناك ارتفاعان بارزان: الأقراص بحجم 9.51 مم، وهي الأكثر استخدامًا من قبل مصنعي أجهزة الكمبيوتر المحمولة. أما أقراص Velociraptor بحجم 2.5 بوصة ^{[ 3 ]} وبعض الأقراص ذات السعات الأعلى (أكثر من 2 تيرابايت)، فيبلغ ارتفاعها 15 مم. يسمح الارتفاع الأكبر للأقراص بحجم 15 مم بتركيب عدد أكبر من الأقراص، وبالتالي سعات تخزين أكبر. صُممت العديد من فتحات محركات الأقراص في أجهزة الكمبيوتر المحمولة على شكل أدراج قابلة للإزالة، حيث تُركّب محركات الأقراص فيها، لتسهيل إزالتها واستبدالها. كان سُمك 9.5 مم هو المعيار لمحركات الأقراص الصلبة بحجم 2.5 بوصة حتى أوائل العقد الثاني من القرن الحادي والعشرين، وذلك بسبب التوجه نحو الأجهزة الأقل سُمكًا، حيث تم الانتقال إلى سُمك 7 مم.

تم تحديد أبعاد محرك الأقراص 2.5 بوصة في مواصفات SFF القياسية SFF-8200 و SFF-8201 ، والتي تم دمجها في مواصفات EIA-720 من قبل جمعية الصناعات الإلكترونية (EIA).

تتوفر فتحات الأقراص مقاس 1.8 بوصة بمواصفاتين: 60  مم × 70  مم، و54  مم × 78  مم. تبلغ الأبعاد الفعلية لفتحة 60  مم × 70  مم : 69.85 مم × 7 - 9.5 مم × 60 مم  ، وعرضها 2.75 بوصة، وارتفاعها 0.276 - 0.374 بوصة ، وعمقها 2.362 بوصة. أما الأبعاد الفعلية لفتحة 54 مم × 78 مم، فتبلغ : 54 مم × 5 أو 8 مم × 78.5 مم، وعرضها 2.126 بوصة، وارتفاعها 0.197 أو 0.315 بوصة ، وعمقها 3.091 بوصة . وقد استُخدمت هذه الأقراص في الأجهزة الصغيرة، بما في ذلك كوحدات إضافية لأنظمة الألعاب. يكاد هذا الشكل يكون غائباً عن أجهزة الكمبيوتر المحمولة والمكتبية الجديدة بسبب تفضيل محركات الأقراص الصلبة/محركات الأقراص ذات الحالة الصلبة بحجم 2.5 بوصة والتي تتمتع بسعة أعلى بكثير، وبالنسبة لمحركات الأقراص ذات الحالة الصلبة، فإن الشكل M.2 أكثر إحكاما ويمكنه أيضاً استخدام واجهة PCIe مما يجعلها أسرع بكثير من محركات الأقراص ذات الحالة الصلبة القائمة على SATA .

تم تحديد أبعاد محرك الأقراص مقاس 1.8 بوصة في المواصفات القياسية SFF-8111 و SFF-8120 ، والتي تم دمجها في مواصفات EIA-720 من قبل جمعية الصناعات الإلكترونية (EIA).
