شبكة إيشيل

محزز إيشيل ( من الفرنسية échelle ، وتعني "سلم") هو نوع من محززات الحيود يتميز بكثافة أخاديد منخفضة نسبيًا، ولكن شكل أخاديده مُحسَّن للاستخدام عند زوايا السقوط العالية، وبالتالي عند رتب الحيود العالية . تسمح رتب الحيود الأعلى بزيادة تشتت (تباعد) السمات الطيفية عند الكاشف، مما يُتيح تمييزًا أفضل لهذه السمات. تُستخدم محززات إيشيل، مثل أنواع محززات الحيود الأخرى، في المطيافات والأجهزة المشابهة. وهي مفيدة للغاية في المطيافات عالية الدقة ذات التشتت المتقاطع، مثل HARPS و PARAS والعديد من الأجهزة الفلكية الأخرى.

اكتشف ألبرت ميكلسون مفهوم المحزز ذي الخطوط الخشنة المستخدم بزوايا مائلة عام 1898، ^{[ 1 ]} حيث أطلق عليه اسم "إيشيلون". مع ذلك، لم تبدأ مطيافات الإيشيل في اتخاذ شكلها المميز إلا عام 1923، حيث يُستخدم فيها محزز عالي الدقة بالتزامن مع محزز متقاطع منخفض التشتت. وقد ابتكر هذا التكوين ناغاوكا وميشيما ^{[ 2 ]} ، ويُستخدم بتصميم مشابه منذ ذلك الحين.

كما هو الحال مع محززات الحيود الأخرى، يتكون محزز إيشيل من حيث المبدأ من عدد من الشقوق بعرض قريب من الطول الموجي للضوء المحيود. ينحرف الضوء ذو الطول الموجي الواحد في محزز قياسي عند سقوطه عموديًا إلى الرتبة الصفرية المركزية، ثم إلى الرتب الأعلى المتتالية بزوايا محددة، تُحدد بنسبة كثافة المحزز إلى الطول الموجي والرتبة المختارة. تتناقص المسافة الزاوية بين الرتب الأعلى بشكل مطرد، ويمكن أن تتقارب الرتب الأعلى جدًا من بعضها، بينما تكون الرتب الأدنى متباعدة بشكل واضح. يمكن تغيير شدة نمط الحيود بإمالة المحزز. في المحززات العاكسة (حيث تُستبدل الثقوب بسطح عاكس للغاية)، يمكن إمالة الجزء العاكس (أو تفتيحه) لتشتيت معظم الضوء في الاتجاه المطلوب (وإلى رتبة حيود محددة). وينطبق الأمر نفسه على الأطوال الموجية المتعددة. ومع ذلك، في هذه الحالة من الممكن أن تتداخل الأطوال الموجية الأطول ذات الرتبة الأعلى مع الرتبة (الرتب) التالية ذات الطول الموجي الأقصر، وهو ما يعتبر عادة أثرًا جانبيًا غير مرغوب فيه.

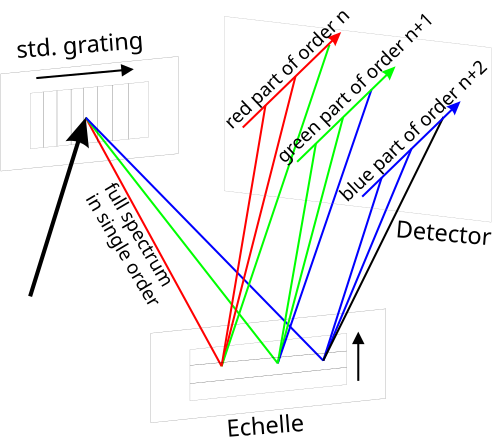

في محززات إيشيل، يُستغل هذا السلوك عمدًا، ويُحسَّن نطاق التوهج لتداخل رتب متعددة من الرتب العليا. ولأن هذا التداخل غير مفيد بشكل مباشر، يُضاف عنصر تشتيت ثانٍ ( محزز أو موشور ) مثبت عموديًا كفاصل للرتب أو مُشتِّت عرضي في مسار الشعاع. وبالتالي، يتكون الطيف من شرائط ذات نطاقات أطوال موجية مختلفة، ولكنها متداخلة قليلًا، تمتد عبر مستوى التصوير بنمط مائل. هذا السلوك تحديدًا هو ما يُساعد على التغلب على مشاكل التصوير في أجهزة التحليل الطيفي واسعة النطاق وعالية الدقة، كما هو الحال في استخدام مصفوفات الكشف الخطية الطويلة جدًا، أو عدم التركيز الشديد أو غيرها من الانحرافات ، ويجعل استخدام مصفوفات الكشف ثنائية الأبعاد المتوفرة بسهولة أمرًا ممكنًا، مما يُقلل أوقات القياس ويُحسِّن الكفاءة.
