بطاقة الرسومات الموسعة ( XGA ) هي بطاقة رسومات من إنتاج شركة IBM ، طُرحت لأجهزة الكمبيوتر الشخصية IBM PS/2 عام 1990 كخليفة لبطاقة 8514/A . تدعم هذه البطاقة، من بين أوضاع أخرى، دقة عرض تبلغ 1024 × 768 بكسل مع 256 لونًا بتردد 43.5 هرتز ( متداخل )، أو 640 × 480 بكسل بتردد 60 هرتز ( غير متداخل ) مع ما يصل إلى 65,536 لونًا. [ 2 ] [ 3 ] أضافت بطاقة XGA-2 وضع 800 × 600 بكسل مع 65,536 لونًا، ووضع 1024 × 768 بكسل بتردد 60 هرتز (غير متداخل). [ 2 ]

طُرحت لوحة XGA بسعر 1095 دولارًا أمريكيًا مع ذاكرة وصول عشوائي للفيديو (VRAM) بسعة 512 كيلوبايت ، بالإضافة إلى 350 دولارًا أمريكيًا  لتوسيع الذاكرة إلى 512 كيلوبايت (ما يعادل 2700 دولارًا أمريكيًا و 860 دولارًا أمريكيًا على التوالي في عام 2025 ). [ 4 ] [ 2 ] وكما هو الحال مع لوحة 8514/A، تطلبت XGA ناقلًا من نوع Micro Channel في وقت كانت فيه أنظمة ISA هي المعيار، ولكن نظرًا لتوفير وثائق وترخيص أكثر شمولًا، تم إنتاج نسخ ISA من XGA. دُمجت XGA في اللوحة الأم لجهاز PS/2 Model 95 XP 486. [ 3 ]

تم طرح نسخة محسنة تسمى XGA-2 في عام 1992 بسعر 360 دولارًا، أي ما يعادل 830 دولارًا في عام 2025 .

XGA تعطي اسمها للدقة 1024 × 768 ، كما أعطت VGA من IBM اسمها للدقة 640 × 480 ، على الرغم من أن بطاقات IBM 8514/A و PGC كانت تدعم تلك الدقة قبل التسمية.

سمات

استخدم جهاز 8514 واجهة برمجة تطبيقات قياسية تُسمى "واجهة المحول" أو AI. تُستخدم هذه الواجهة أيضًا في XGA و IBM Image Adapter/A ، بالإضافة إلى نسخ مُقلدة من 8514/A وXGA مثل ATI Technologies Mach 32 و IIT AGX . تُمكّن هذه الواجهة برامج الحاسوب من تفريغ عمليات الرسم ثنائية الأبعاد الشائعة ( رسم الخطوط ، وتعبئة الألوان ، ونسخ الكتل عبر مُحوّل البيانات ) إلى وحدة المعالجة المركزية. يُتيح ذلك لوحدة المعالجة المركزية الرئيسية القيام بمهام أخرى، ويُحسّن بشكل كبير سرعة إعادة رسم العناصر الرسومية (مثل المخططات الدائرية أو رسومات CAD ). [ 2 ] [ 3 ] كما تم إعداد توثيق على مستوى وحدة المعالجة المركزية لجهاز XGA، والذي لم يكن مُتاحًا لجهاز 8514/A. [ 3 ]

قدمت XGA صورة متحركة للأجهزة بحجم 64x64 والتي كانت تستخدم عادة لمؤشر الماوس .

الاختلافات عن 8514/أ

  • التسجيل - متوافق مع VGA [ 3 ]
  • يضيف وضع نص مكون من 132 عمودًا وألوانًا عالية بدقة 640 × 480 [ 3 ]
  • يتطلب حدًا أدنى من وحدة المعالجة المركزية المضيفة 80386 [ 3 ]
  • يوفر مساحة رسم ثلاثية الأبعاد تسمى "خريطة نقطية" والتي يمكن أن تتواجد في أي مكان في ذاكرة النظام [ 3 ]
  • يضيف صورة متحركة لمؤشر الجهاز [ 3 ]
  • تم نقل برنامج تشغيل واجهة المحول إلى ملف .SYS بدلاً من برنامج TSR [ 3 ]
  • تم توفير الترتيبات اللازمة لبيئة تعدد المهام [ 3 ]
  • يمكن لـ XGA أن تعمل كوحدة تحكم رئيسية في ناقل البيانات والوصول إلى ذاكرة النظام مباشرة [ 3 ].
  • تم توفير وثائق على مستوى الأجهزة بواسطة شركة IBM [ 3 ]

XGA-2

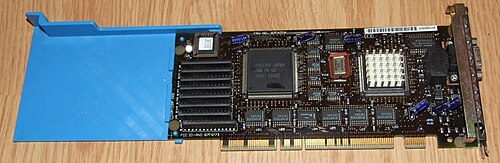

بطاقة رسومات IBM ذات بنية القنوات الدقيقة XGA-2
نوع آخر من بطاقة الرسومات XGA-2

أضافت تقنية XGA-2 دعمًا لدقة 1024 × 768 غير المتداخلة، وجعلت ذاكرة الفيديو (VRAM) بسعة 1 ميجابايت معيارًا أساسيًا. تضمنت هذه التقنية دائرة PLL قابلة للبرمجة وساعات بكسل تصل إلى 90 ميجاهرتز، مما أتاح معدل تحديث  75 هرتز بدقة 1024 × 768. كما أُضيفت دقة 800 × 600 مع دعم ألوان عالي 16 بت . وتم رفع دقة محول الإشارة الرقمية إلى التناظرية (DAC) إلى 8 بت لكل قناة، وتفعيل الوظائف المُسرّعة عند عمق ألوان 16 بت. كما ساهمت ذاكرة الفيديو الأسرع في تحسين الأداء. [ 2 ]

إمكانيات الإخراج

شاشة XGA التي قدمت:

  • 640 × 480 :
    • وضع الرسومات مع 256 لونًا في وقت واحد (8 بت) من أصل 262144 لونًا ( لوحة ألوان RGB 18 بت )؛
    • رسومات بـ 65536 لونًا في وقت واحد ( 16 بت "ألوان عالية" )؛
    • وضع النص مع 80×34 حرفًا
  • 1024 × 768 :
    • رسومات بـ 256 لونًا من أصل 262,144 لونًا؛
    • نص بحجم 85×38 أو 146×51 حرفًا

تم طرح XGA-2:

  • رسومات بدقة 640 × 480 مع 256 لونًا من أصل 16.7 مليون لون (لوحة ألوان 24 بت) ؛
  • رسومات بدقة 800 × 600 مع 65536 لونًا في وقت واحد؛
  • رسومات بدقة 1024 × 768 بكسل مع 256 لونًا من أصل 16.7 مليون لون

قدمت لوحات النسخ اللاحقة دقة عرض إضافية:

  • رسومات 640 × 480 مع 16.7 مليون لون يمكن الوصول إليها في وقت واحد (إذا كان ذلك ممكنًا مع 640 × 480 بكسل) ( 24 بت "لون حقيقي") ؛
  • رسومات بدقة 800 × 600 مع 16.7 مليون لون في وقت واحد؛
  • رسومات بدقة 1280 × 1024 مع 65536 و 16.7 مليون لون في آن واحد

المستنسخون

على عكس جهاز 8514/A، وثّقت IBM واجهة الأجهزة الخاصة بتقنية XGA بشكل كامل. علاوة على ذلك، منحت IBM ترخيص تصميم XGA لشركتي SGS-Thomson (inmos) وإنتل . وكان جهاز IIT AGX014 متوافقًا إلى حد كبير مع XGA-2، وقدم بعض التحسينات.

قدمت مجموعة VESA طريقة موحدة للوصول إلى ميزات مثل مؤشرات الأجهزة، ونقل كتل البت ( Bit Blt )، والرسوم المتحركة خارج الشاشة ، وتحريك الأجهزة، والرسم، ووظائف أخرى باستخدام وظائف VBE/accelerator (VBE/AF) في أغسطس 1996. وقد أدى ذلك، إلى جانب برامج تشغيل الأجهزة الموحدة لأنظمة التشغيل مثل Microsoft Windows ، إلى إلغاء الحاجة إلى معيار للأجهزة للرسومات.
