في علوم الحاسوب وتصميم الدوائر المتكاملة ، يُعرَّف مصطلح "عدم الاكتراث" [1][2] (ويُختصر إلى DC، ويُعرف تاريخيًا أيضًا باسم التكرارات [2]، والإشارات غير ذات الصلة [ 2 ] ، والإدخالات الاختيارية [ 3 ] [ 4 ] ، والتركيبات غير الصالحة [ 5 ] [ 4 ] [ 6 ] ، والتركيبات الفارغة [ 7 ] [ 4 ] ، والتركيبات الممنوعة [ 8 ] [ 2 ] ، والحالات غير المستخدمة أو البواقي المنطقية [ 9 ] ) لدالة منطقية بأنه سلسلة إدخال ( مجموعة من البتات ) لا يهم ناتج الدالة بالنسبة لها. أما الإدخال الذي من المؤكد أنه لن يحدث أبدًا فيُسمى مصطلح "مستحيل الحدوث" . [ 10 ] [ 11 ] [ 12 ] [ 13 ] يُعامل كلا النوعين من الشروط بنفس الطريقة في تصميم الدوائر المنطقية، ويمكن الإشارة إليهما معًا بشروط "عدم الاكتراث" اختصارًا. [ 14 ] لا يحتاج مصمم الدائرة المنطقية لتنفيذ الوظيفة إلى الاهتمام بهذه المدخلات، بل يمكنه اختيار مخرج الدائرة بشكل تعسفي، عادةً بحيث ينتج عنه أبسط دائرة أو أصغرها أو أسرعها أو أرخصها ( التقليل )، أو يتم تقليل استهلاك الطاقة. [ 15 ] [ 16 ]

تُعدّ شروط عدم الاكتراث مهمة عند تصميم الدوائر المنطقية لتقليل عدد الحالات، بما في ذلك الطرق البيانية مثل خرائط كارنو-فيتش والطرق الجبرية مثل خوارزمية كوين-مكلوسكي . في عام 1958، أثبت سيمور جينسبيرغ أن تقليل عدد حالات آلة ذات حالات محدودة مع شروط عدم الاكتراث لا يؤدي بالضرورة إلى تقليل عدد العناصر المنطقية. كان التقليل المباشر للعناصر المنطقية في مثل هذه الدوائر غير عملي من الناحية الحسابية (للأنظمة الكبيرة) في ظل القدرة الحاسوبية المتاحة لجينسبيرغ في عام 1958. [ 17 ]

أمثلة

شروط عدم الاكتراث للحصول على دائرة كهربائية دنيا
با
العاصمة واشنطن
٠٠011110
٠٠1001
010001
110001
101001
خريطة كارنو للجزء السفلي الأيسر
با
العاصمة واشنطن
٠٠011110
٠٠1001
010001
11xxxx
1010xx

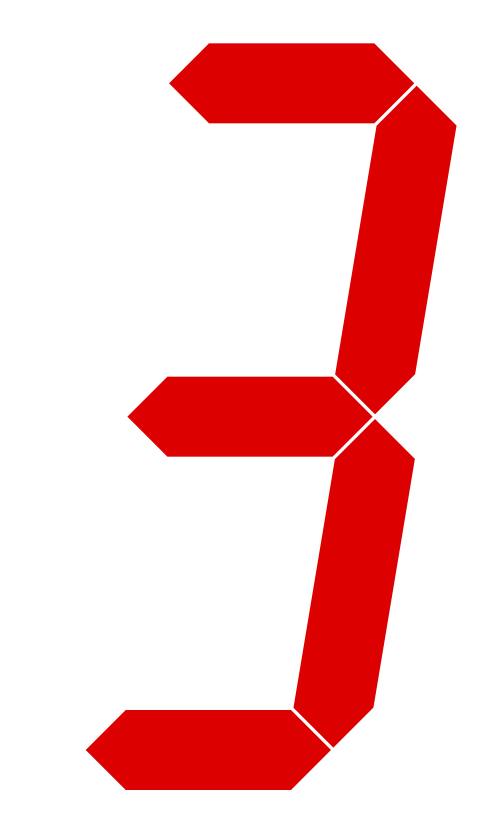

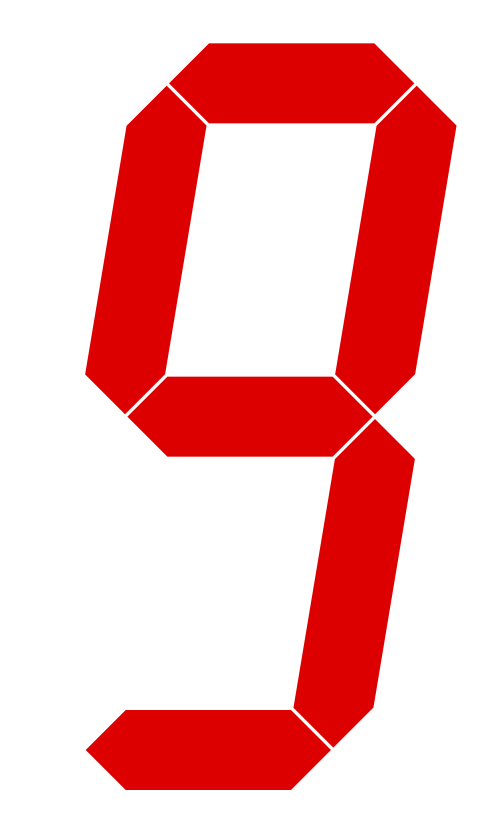

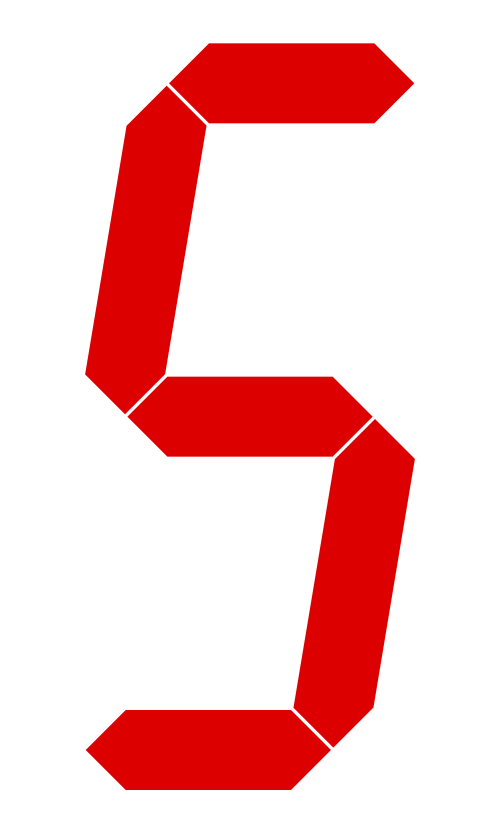

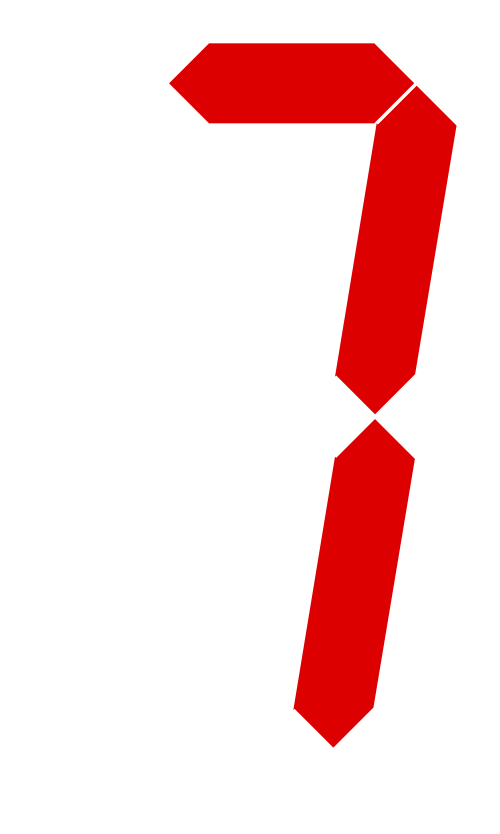

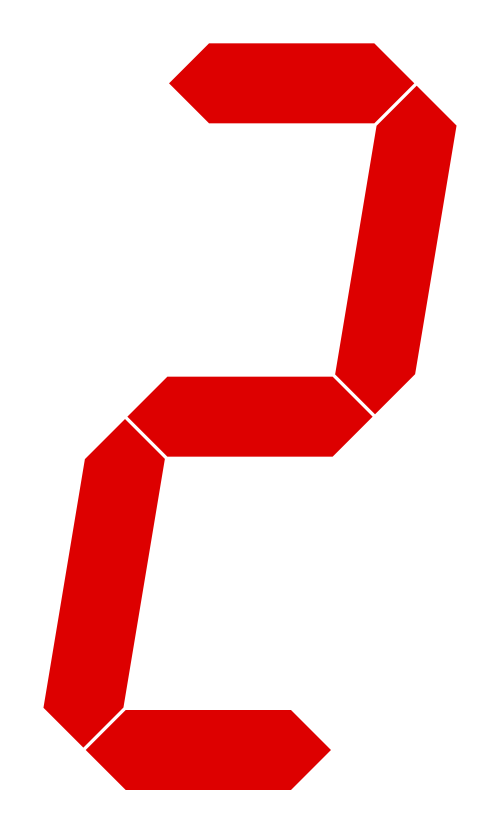

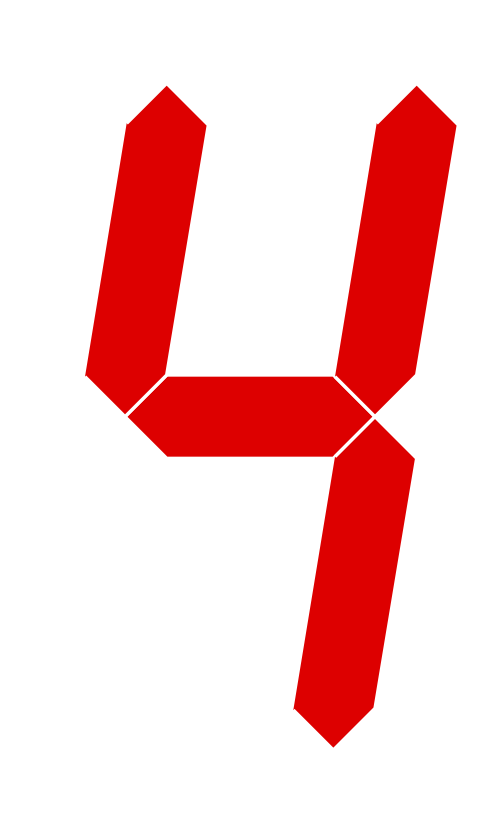

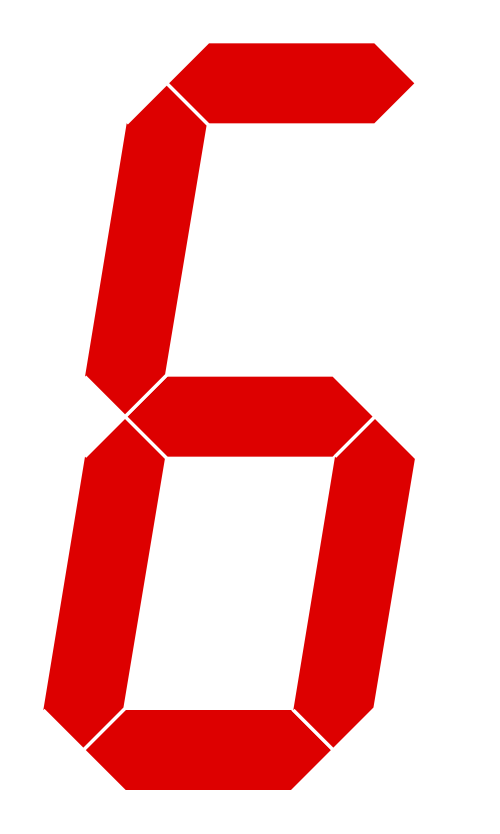

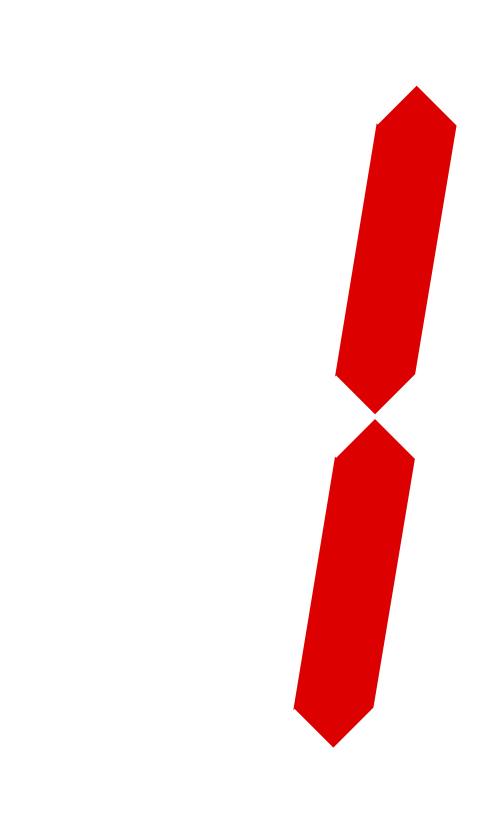

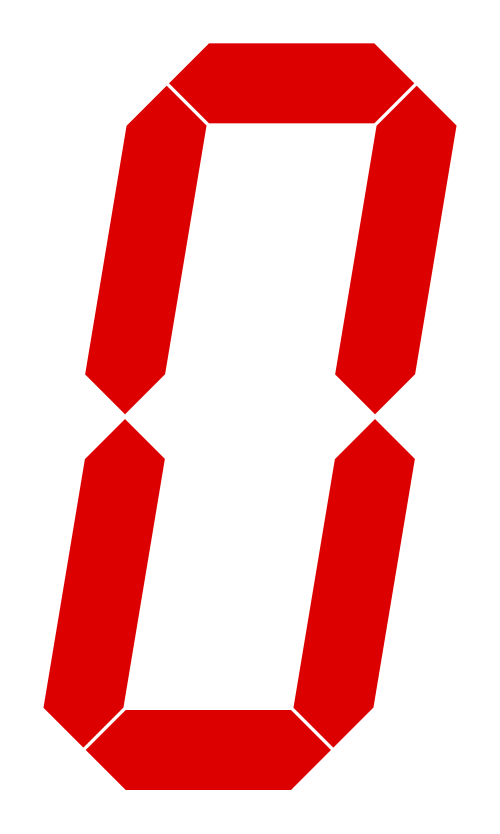

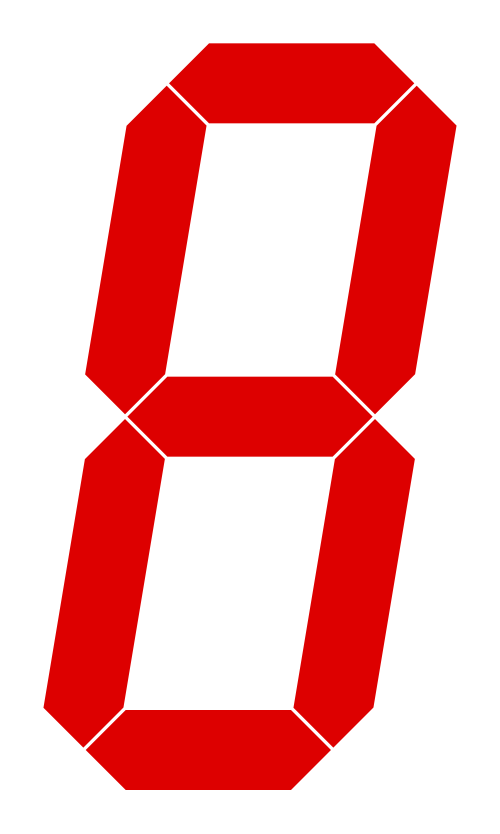

الأرقام في شاشة العرض ذات 7 أجزاء
با
العاصمة واشنطن
٠٠011110
٠٠
01
11
10

من أمثلة المصطلحات التي لا تهم القيم الثنائية من 1010 إلى 1111 (من 10 إلى 15 بالنظام العشري) لدالة تأخذ قيمة عشرية مشفرة ثنائياً (BCD)، لأن قيمة BCD لا تأخذ مثل هذه القيم أبدًا (ما يسمى بالرباعيات الزائفة )؛ في الصور، يمكن تبسيط الدائرة التي تحسب الشريط السفلي الأيسر لشاشة عرض مكونة من 7 أجزاء إلى a b + a c عن طريق اختيار مناسب لمخرجات الدائرة لـ dcba = 1010…1111 .

تُعدّ سجلات الكتابة فقط ، كما هو شائع في الأجهزة القديمة، نتيجةً لتحسينات لا تُبالي بالتوازن بين الوظائف وعدد البوابات المنطقية اللازمة. [ 18 ]

يمكن أن تحدث حالات عدم الاكتراث أيضًا في أنظمة ترميز الخطوط وبروتوكولات الاتصال . [ ملاحظة 1 ]

قيمة X

قد يشير مصطلح "لا يهم" أيضًا إلى قيمة غير معروفة في نظام منطقي متعدد القيم ، وفي هذه الحالة قد تُسمى قيمة X أو "لا أعرف" . [ 19 ] في لغة وصف الأجهزة Verilog، يُرمز لهذه القيم بالحرف "X". أما في لغة وصف الأجهزة VHDL، فيُرمز لهذه القيم (في حزمة المنطق القياسية) بالحرف "X" (قيمة غير معروفة إجبارية) أو الحرف "W" (قيمة غير معروفة ضعيفة). [ 20 ]

لا توجد قيمة X في الدوائر الإلكترونية. في المحاكاة، قد تنتج قيمة X عن مصدرين أو أكثر يُشغّلان إشارةً في آنٍ واحد، أو عن عدم الوصول إلى خرج مستقر لقلاب . أما في الدوائر الإلكترونية المُصنّعة، فإن القيمة الفعلية لهذه الإشارة ستكون إما 0 أو 1، ولكن لا يمكن تحديدها من مدخلات الدائرة. [ 20 ]

حالات التشغيل

تتطلب الدوائر المنطقية التي تتضمن تغذية راجعة مزيدًا من الاعتبارات . أي تلك الدوائر التي تعتمد على مخرجاتها السابقة بالإضافة إلى مدخلاتها الخارجية الحالية. يمكن تمثيل هذه الدوائر بآلة حالة . من الممكن أحيانًا أن تتولد بعض الحالات، التي يُفترض أنها غير ممكنة، عرضيًا أثناء تشغيل الدائرة أو نتيجة تداخل عشوائي (مثل الإشعاع الكوني أو الضوضاء الكهربائية أو الحرارة). يُطلق على هذا أيضًا اسم المدخل المحظور . [ 21 ] في بعض الحالات، لا توجد أي مجموعة من المدخلات التي تُخرج آلة الحالة إلى حالة تشغيل طبيعية. تبقى الآلة عالقة في حالة التشغيل أو لا يمكن تحريكها إلا بين حالات أخرى غير ممكنة ضمن نطاق محدود من الحالات. يُطلق على هذا أيضًا اسم تعطل الأجهزة أو خطأ برمجي . على الرغم من أن هذه الحالات تبدو نظرياً مستحيلة الحدوث، إلا أنها لا تُعتبر حالات "لا يهم"، ويتخذ المصممون خطوات إما لضمان استحالة حدوثها فعلياً، أو في حال حدوثها، يتم إنشاء تنبيه "لا يهم" يشير إلى حالة طوارئ [ 21 ] للكشف عن الأخطاء ، أو أنها حالات عابرة تؤدي إلى حالة تشغيل طبيعية. [ 22 ] [ 23 ] [ 24 ]

انظر أيضاً

ملحوظات

  1. ↑ تشمل أمثلة مخططات التشفير ذات الحالات غير المهمة تشفير هيرتز ، وتشفير تشين-هو، والترميز العشري المعبأ بكثافة (DPD).
