ألومينا مصبوبة بالتجميد ومُلبدة جزئياً. اتجاه التجميد في الصورة للأعلى.

تقنية التجميد بالصب ، والتي تُعرف أيضًا باسم التشكيل بالجليد ، هي تقنية تستغل سلوك التصلب غير المتجانس للمذيب (غالبًا، ولكن ليس حصريًا، الماء) في محلول أو معلق متجانس جيدًا، وذلك لتشكيل قوالب موجهة للسيراميك المسامي [ 1 ] [ 2 ] [ 3 ] [ 4 ] ، والبوليمرات [ 5 ] [ 6 ] ، والمعادن [ 7 ] ، وهجائنها [ 8 ] . فعند تعريض المعلق لتدرج حراري موجه، تتشكل بلورات الجليد على جانب واحد وتنمو على طول هذا التدرج. وتقوم هذه البلورات بإعادة توزيع المادة المذابة والجسيمات العالقة أثناء نموها داخل المعلق، مما يُشكل قالبًا فعالًا للمكونات الموزعة فيه [ 9 ] .

بعد اكتمال عملية التصلب، يُوضع المركب المُجمد والمُشكّل وفقًا للقالب في مُجفف تجميد لإزالة الجليد. يحتوي الجسم الأخضر الناتج على مسامات كبيرة غير متجانسة في نسخة طبق الأصل من بلورات الجليد المُسامية، وبنى تتراوح من المسامات الدقيقة إلى التراص الشبيه بالصدف [ 10 ] بين جزيئات السيراميك أو المعدن في الجدران. غالبًا ما تُظهر الجدران المُشكّلة وفقًا لشكل بلورات الجليد سمات أحادية الجانب. [ 11 ] تُشكل هذه السمات معًا بنية خلوية هرمية. [ 12 ] غالبًا ما تُلبّد هذه البنية للمعادن والسيراميك، وتُربط عرضيًا للبوليمرات، لتقوية الجدران الجزيئية ومنح المادة المسامية قوة. تتراوح المسامية المتبقية من تسامي السائل المتصلب عادةً بين 2 و200 ميكرومتر. [ 13 ]

ملخص

يعود أول رصد للبنى الخلوية الناتجة عن تجميد الماء إلى أكثر من قرن، [ 14 ] ولكن أول حالة موثقة للصب بالتجميد، بالمعنى الحديث، كانت في عام 1954 عندما حاول ماكسويل وآخرون [ 15 ] تصنيع شفرات شواحن توربينية من مساحيق حرارية . قاموا بتجميد طبقات سميكة للغاية من كربيد التيتانيوم ، مما أنتج مصبوبات قريبة من الشكل النهائي سهلة التلبيد والتشكيل. مع ذلك، كان الهدف من هذا العمل هو صنع خزف كثيف. لم تتبلور فكرة استخدام الصب بالتجميد كوسيلة لإنشاء بنى مسامية جديدة إلا في عام 2001، عندما ابتكر فوكاساوا وآخرون [ 16 ] مصبوبات من الألومينا ذات مسامية موجهة. ومنذ ذلك الحين، نما البحث بشكل كبير مع نشر مئات الأوراق البحثية خلال العقد الماضي. [ 17 ]

تُطبَّق مبادئ التجميد بالصب على نطاق واسع من تركيبات الجسيمات ووسائط التعليق. يُعدّ الماء أكثر وسائط التعليق استخدامًا، ويُسهّل تجفيفه بالتجميد عملية التسامي الضرورية لنجاح عمليات التجميد بالصب. نظرًا لمستوى التحكم العالي والنطاق الواسع من البنى المجهرية المسامية التي يُمكن إنتاجها بهذه التقنية، فقد اعتُمدت في مجالات مُتباينة مثل دعامات الأنسجة [ 18 ] [ 19 ] ، والفوتونيات [ 20 ] ، والمركبات المعدنية [ 21 ] ، وطب الأسنان [ 22 ] ، وعلوم المواد [ 23 ] [ 24 ] [ 25 ] ، وحتى علوم الأغذية [ 26 ] .

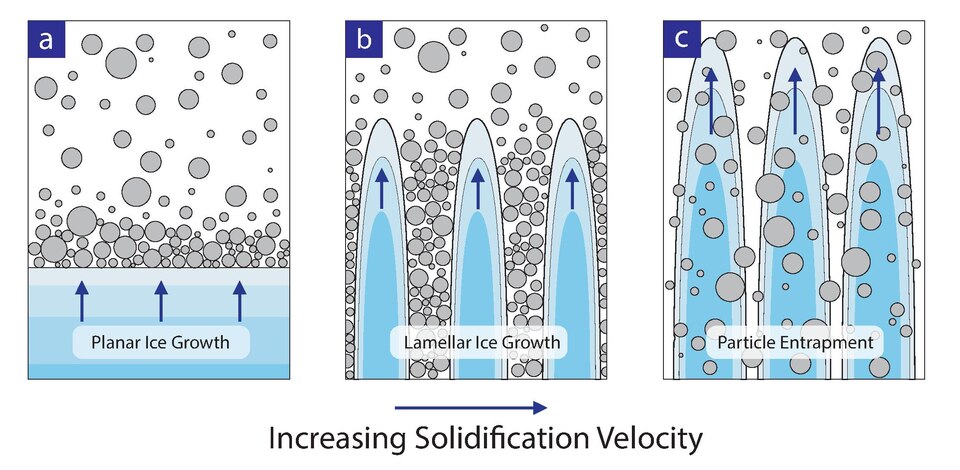

هناك ثلاث نتائج محتملة لتجميد معلق من الجسيمات باتجاه واحد . أولًا، ينمو الجليد على شكل جبهة مستوية، دافعًا الجسيمات أمامه كما تدفع الجرافة كومة من الصخور. يحدث هذا السيناريو عادةً عند سرعات تصلب منخفضة جدًا (< 1 ميكرومتر/ثانية ) أو مع جسيمات دقيقة للغاية لأنها تتحرك بحركة براونية بعيدًا عن الجبهة. لا يحتوي التركيب الناتج على مسامية كبيرة. إذا زادت سرعة التصلب، أو حجم الجسيمات، أو كمية المادة الصلبة بشكل معتدل، تبدأ الجسيمات بالتفاعل بشكل فعّال مع جبهة الجليد المقتربة. والنتيجة عادةً هي بنية صفائحية أو خلوية ذات شكل محدد، يعتمد شكلها الدقيق على ظروف النظام. هذا النوع من التصلب هو المستهدف للمواد المسامية المصنعة بتقنية التجميد بالصب. أما الاحتمال الثالث لبنية التجميد بالصب فيحدث عندما لا تُمنح الجسيمات وقتًا كافيًا للانفصال عن المعلق ، مما يؤدي إلى تغليفها بالكامل داخل جبهة الجليد. يحدث هذا عندما تكون معدلات التجميد سريعة، أو عندما يصبح حجم الجسيمات كبيرًا بما يكفي، أو عندما يكون تركيز المواد الصلبة مرتفعًا بما يكفي لإعاقة حركة الجسيمات. [ 4 ] ولضمان التشكيل، يجب قذف الجسيمات من الجبهة القادمة. من الناحية الطاقية، سيحدث هذا إذا كانت هناك زيادة إجمالية في الطاقة الحرة في حالة ابتلاع الجسيم (Δσ > 0) .

لكي ينتج عن عملية التجميد بالصب مسامات متراصة، يجب أن تُطرد الجسيمات الصلبة بواسطة جبهة التصلب. وإلا فلن يحدث تشكيل القوالب الجليدية، حيث ستتوزع الجسيمات بشكل متجانس في جميع أنحاء النظام المتجمد. وبناءً على سرعة جبهة التجميد وحجم الجسيمات ونسبة المواد الصلبة، توجد ثلاث نتائج مورفولوجية محتملة: (أ) جبهة مستوية حيث تُدفع جميع الجسيمات أمام الجليد، (ب) جبهة صفائحية/خلوية حيث تُشكل بلورات الجليد قوالب للجسيمات، أو (ج) تُبتلع الجسيمات دون أن ينتج عنها أي ترتيب. [ 27 ]

Δσ=σصs-(σصل+σsل){\displaystyle \Delta \sigma =\sigma _{ps}-(\sigma _{pl}+\sigma _{sl})}

حيث Δσ هو التغير في الطاقة الحرة للجسيم، وσps هو جهد السطح بين الجسيم والسطح البيني، وσpl هو الجهد بين الجسيم والطور السائل، وσsl هو جهد السطح بين الطورين الصلب والسائل . هذا التعبير صالح عند سرعات التصلب المنخفضة، عندما ينزاح النظام قليلاً عن حالة التوازن. عند سرعات التصلب العالية، يجب أيضًا مراعاة الحركية . سيتشكل غشاء سائل بين الجبهة والجسيم للحفاظ على نقل ثابت للجزيئات التي تندمج في البلورة النامية. عندما تزداد سرعة الجبهة ، سيقل سمك هذا الغشاء (d) بسبب زيادة قوى السحب. تحدث سرعة حرجة (vc ) عندما لا يعود الغشاء سميكًا بما يكفي لتوفير الإمداد الجزيئي المطلوب. عند هذه السرعة، سيتم ابتلاع الجسيم. يعبر معظم المؤلفين عن vc كدالة لحجم الجسيم حيثvج∝1R{\displaystyle v_{c}\propto {\tfrac {1}{R}}}. يحدث الانتقال من شكل R المسامي (الصفائحي) إلى شكل يتم فيه احتجاز غالبية الجسيمات عند v c ، والذي يتم تحديده بشكل عام على النحو التالي: [ 3 ]

vج=Δσد3ηR(أ0د)z{\displaystyle v_{c}={\frac {\Delta \sigma d}{3\eta R}}\left({\frac {a_{0}}{d}}\right)^{z}}

حيث a 0 هو متوسط ​​المسافة بين الجزيئات للجزيء الذي يتجمد داخل السائل، و d هو السماكة الكلية لطبقة السائل، و η هي لزوجة المحلول ، و R هو نصف قطر الجسيم و z هو أس يمكن أن يتراوح من 1 إلى 5. [ 28 ] وكما هو متوقع، فإن v c تنخفض مع زيادة نصف قطر الجسيم R.

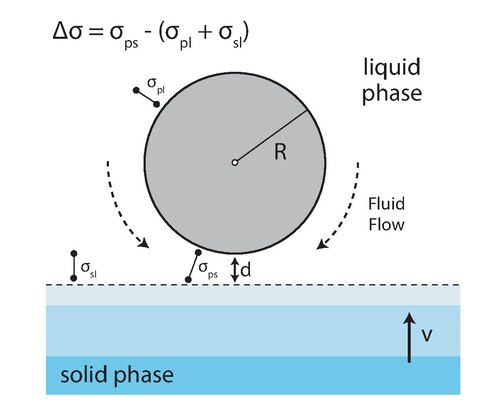

رسم تخطيطي لجزيء داخل الطور السائل يتفاعل مع جبهة التصلب القادمة.

درس واشكيز وآخرون [ 29 ] بنية القوالب المجمدة، من المخففة إلى المركزة، عند سرعات تصلب منخفضة (< 1 ميكرومتر/ ثانية ) إلى عالية للغاية (> 700 ميكرومتر/ثانية ) . ومن خلال هذه الدراسة، تمكنوا من إنشاء خرائط مورفولوجية لهياكل القوالب المجمدة المصنعة في ظروف مختلفة. تُعد هذه الخرائط ممتازة لإظهار الاتجاهات العامة، لكنها خاصة جدًا بنظام المواد الذي اشتُقت منه. في معظم التطبيقات التي تُستخدم فيها القوالب المجمدة بعد التجميد، يلزم استخدام مواد رابطة لتوفير القوة في الحالة غير المتجمدة. يمكن أن تؤدي إضافة المادة الرابطة إلى تغيير كبير في التركيب الكيميائي داخل البيئة المجمدة، مما يُخفض درجة التجمد ويعيق حركة الجسيمات، ما يؤدي إلى انحصارها بسرعات أقل بكثير من سرعة التصلب المتوقعة ( v <sub> c</sub>) . [ 29 ] بافتراض أننا نعمل بسرعات أقل من v<sub> c </sub> وأعلى من السرعات التي تُنتج جبهة مستوية، فسنحصل على بنية خلوية تتكون من بلورات جليدية وجدران من جزيئات خزفية متراصة. يرتبط شكل هذه البنية ببعض المتغيرات، ولكن العامل الأكثر تأثيرًا هو تدرج درجة الحرارة كدالة للزمن والمسافة على طول اتجاه التجميد.

تتكون الهياكل المصبوبة بالتجميد من ثلاث مناطق مورفولوجية واضحة على الأقل. [ 30 ] عند الجانب الذي يبدأ فيه التجميد، توجد منطقة متجانسة تقريبًا خالية من المسامات الكبيرة المرئية، تُسمى المنطقة الأولية (IZ). مباشرةً بعد المنطقة الأولية، توجد منطقة الانتقال (TZ)، حيث تبدأ المسامات الكبيرة بالتشكل والاصطفاف مع بعضها البعض. قد تبدو المسامات في هذه المنطقة عشوائية التوجيه. أما المنطقة الثالثة فتُسمى منطقة الحالة المستقرة (SSZ)، حيث تصطف المسامات الكبيرة في هذه المنطقة مع بعضها البعض وتنمو بشكل منتظم. ضمن منطقة الحالة المستقرة، يُحدد التركيب بقيمة λ، وهي متوسط ​​سُمك جدار السيراميك والمسامة الكبيرة المجاورة له.

المنطقة الأولية: آليات التكوين والنمو

على الرغم من أن قدرة الجليد على طرد الجسيمات العالقة أثناء عملية نموه معروفة منذ زمن طويل، إلا أن آلية حدوث ذلك لا تزال موضع نقاش. كان يُعتقد في البداية أنه خلال اللحظات التي تلي مباشرةً تكوّن بلورات الجليد، تُطرد الجسيمات من جبهة الجليد المستوية النامية، مما يؤدي إلى تكوين منطقة فائقة التبريد مباشرةً أمام الجليد النامي. وتؤدي هذه المنطقة غير المستقرة في النهاية إلى اضطرابات، مما يكسر الجبهة المستوية إلى جبهة جليد عمودية، وهي ظاهرة تُعرف باسم عدم استقرار مولينز-سيركيركا. بعد الانهيار، تنمو بلورات الجليد على طول تدرج درجة الحرارة، دافعةً جسيمات السيراميك من الطور السائل جانبًا بحيث تتراكم بين بلورات الجليد النامية. ومع ذلك، كشفت صور الأشعة السينية الحديثة في الموقع لمعلقات الألومينا المجمدة اتجاهيًا عن آلية مختلفة. [ 31 ]

منطقة انتقالية: بنية دقيقة متغيرة

مع تباطؤ التصلب وتحول حركية النمو إلى عامل محدد للسرعة، تبدأ بلورات الجليد في إبعاد الجزيئات، معيدةً توزيعها داخل المعلق. وتنشأ عملية نمو تنافسية بين مجموعتين من البلورات، الأولى ذات المستويات القاعدية المتراصفة مع التدرج الحراري (بلورات z)، والثانية ذات التوجه العشوائي (بلورات r)، مما يؤدي إلى بدء منطقة الانتقال. [ 30 ] [ 32 ] [ 33 ]

تنتشر في جميع أنحاء المعلق مستعمرات من بلورات الجليد المتراصة بشكل مماثل. وتوجد صفائح دقيقة من بلورات z المتراصة تنمو بحيث تكون مستوياتها القاعدية متراصفة مع التدرج الحراري. تظهر بلورات r في هذا المقطع العرضي على شكل صفائح، ولكنها في الواقع تشبه إلى حد كبير البلورات الشجرية العمودية المقطوعة على طول اتجاه مائل. ضمن منطقة الانتقال، تتوقف بلورات r عن النمو أو تتحول إلى بلورات z التي تصبح في النهاية الاتجاه السائد، مما يؤدي إلى نمو مستقر. هناك عدة أسباب لحدوث ذلك. أولًا، أثناء التجميد، تميل البلورات النامية إلى التراصف مع تدرج درجة الحرارة، لأن هذا هو التكوين ذو الطاقة الأدنى والمفضل ديناميكيًا حراريًا. ومع ذلك، يمكن أن يعني النمو المتراصف شيئين مختلفين. بافتراض أن تدرج درجة الحرارة رأسي، ستكون البلورة النامية إما موازية (بلورة z) أو عمودية (بلورة r) على هذا التدرج. يمكن للبلورة الموضوعة أفقيًا أن تنمو مع تدرج درجة الحرارة، ولكن ذلك يعني نموها على سطحها بدلًا من حافتها. ونظرًا لأن الموصلية الحرارية للجليد منخفضة جدًا (1.6 - 2.4 واط/متر.كلفن ) مقارنةً بمعظم أنواع السيراميك الأخرى (مثل أكسيد الألومنيوم Al₂O₃ = 40 واط /متر.كلفن ) ، فإن الجليد النامي سيؤثر بشكل كبير على الظروف الحرارية الموضعية داخل المعلق. ويمكن توضيح ذلك باستخدام عناصر مقاومة بسيطة. [ 30 ] [ 34 ]

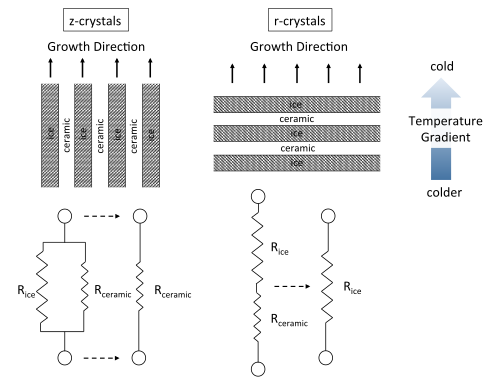

يوضح المقاومة الحرارية للحالتين المتطرفتين للمحاذاة البلورية.

عندما تصطف بلورات الجليد بحيث تكون قواعدها موازية لتدرج درجة الحرارة (بلورات z)، يمكن تمثيلها بمقاومتين موصولتين على التوازي. ومع ذلك، فإن المقاومة الحرارية للخزف أقل بكثير من مقاومة الجليد، لذا يمكن التعبير عن المقاومة الظاهرية بقيمة R<sub>s</sub> المنخفضة للخزف . أما إذا اصطفت بلورات الجليد بشكل عمودي على تدرج درجة الحرارة (بلورات r)، فيمكن تقريبها بمقاومتين موصولتين على التوالي. في هذه الحالة، تكون قيمة R<sub>s</sub> للجليد هي العامل المحدد، وهي التي تحدد الظروف الحرارية الموضعية. تؤدي المقاومة الحرارية المنخفضة في حالة بلورات z إلى انخفاض درجات الحرارة وزيادة تدفق الحرارة عند أطراف البلورات النامية، مما يدفع نموها في هذا الاتجاه، بينما في الوقت نفسه، تعيق قيمة R<sub>s</sub> العالية للجليد نمو بلورات r. ستكون كل بلورة جليد تنمو داخل المعلق مزيجًا من هاتين الحالتين. تنص الديناميكا الحرارية على أن جميع البلورات ستميل إلى الاصطفاف مع تدرج درجة الحرارة المفضل مما يؤدي في النهاية إلى تحول البلورات r إلى بلورات z، وهو ما يمكن رؤيته من الصور الشعاعية التالية التي تم التقاطها داخل المنطقة الانتقالية. [ 35 ]

عندما تصبح بلورات z هي الاتجاه البلوري الوحيد المهم، ينمو سطح الجليد بشكل ثابت، باستثناء عدم وجود تغييرات جوهرية في ظروف النظام. لوحظ في عام 2012 أنه في اللحظات الأولى للتجمد، توجد بلورات r متفرعة تنمو أسرع من جبهة التصلب بمقدار 5 إلى 15 مرة. تندفع هذه البلورات إلى المعلق أمام سطح الجليد الرئيسي، ثم تذوب جزئيًا. [ 36 ] تتوقف هذه البلورات عن النمو عند النقطة التي ستتحول عندها منطقة الانتقال (TZ) بالكامل إلى منطقة التصلب (SSZ). حدد الباحثون أن هذه النقطة تحديدًا تُشير إلى موضع اتزان المعلق (أي تساوي درجة حرارة التجمد ودرجة حرارة المعلق). [ 36 ] يمكننا القول إذًا أن حجم منطقتي التصلب والانتقال يتحكم فيه مدى التبريد الفائق الذي يتجاوز درجة حرارة التجمد المنخفضة أصلًا. إذا تم ضبط إعداد التجميد بحيث يُفضل التبلور عند تبريد فائق طفيف فقط، فإن منطقة الانتقال ستتحول إلى منطقة التصلب بشكل أسرع. [ 36 ]

منطقة النمو المستقر

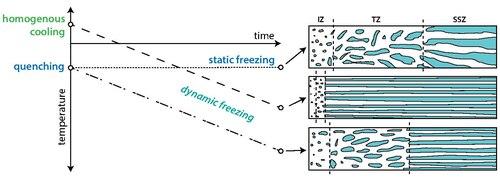

يعرض الشكل مختلف التوزيعات الحرارية وتأثيرها على البنية المجهرية اللاحقة للقوالب المجمدة.

تحتوي البنية في هذه المنطقة الأخيرة على صفائح طويلة متراصة تتناوب بين بلورات جليدية وجدران خزفية. [ 4 ] [ 30 ] [ 34 ] كلما زادت سرعة تجميد العينة، كلما كانت بلورات المذيب فيها أدق (ومساميتها الكبيرة في نهاية المطاف). ضمن منطقة التجميد السطحي (SSZ)، تتراوح السرعات العادية القابلة للاستخدام في القوالب الغروية بين 10 و100  مم/ ث [ 32 ]، مما يؤدي إلى بلورات مذيب يتراوح حجمها عادةً بين 2  مم و200  مم. ينتج عن التسامي اللاحق للجليد داخل منطقة التجميد السطحي (SSZ) قالبًا خزفيًا أوليًا أخضر اللون ذو مسامية تُحاكي بدقة بلورات الجليد هذه. [ 2 ] تُحدد البنية المجهرية للصب بالتجميد داخل منطقة التجميد السطحي (SSZ) بطول موجتها ( λ) ، وهو متوسط ​​سمك جدار خزفي واحد بالإضافة إلى مسامه الكبيرة المجاورة. [ 3 ] وقد تناولت العديد من المنشورات تأثيرات حركية التصلب على البنى المجهرية للمواد المصبوبة بالتجميد. [ 2 ] [ 4 ] [ 37 ] لقد ثبت أن λ يتبع علاقة قانون القوة التجريبية مع سرعة التصلب (υ) (المعادلة 2.14): [ 37 ]

λ=أν-ن{\displaystyle \lambda =A\nu ^{-n}}

يُستخدم كل من A و υ كمعاملات مُلائمة، إذ لا توجد حاليًا طريقة لحسابهما من المبادئ الأساسية، على الرغم من الاعتقاد السائد بأن A يرتبط بمعاملات الملاط مثل اللزوجة وحمل المواد الصلبة [ 3 ] [ 29 ]، بينما يتأثر n بخصائص الجسيمات. [ 38 ]

التحكم في البنية المسامية

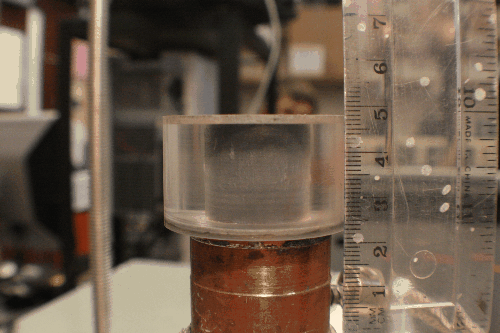

رسوم متحركة بتقنية إيقاف الحركة لعملية التجميد والصب.

هناك فئتان عامتان من الأدوات المستخدمة في تصميم وتجميد القوالب المعمارية:

  1. كيمياء النظام - وسط التجميد والمواد الجزيئية المختارة، وأي مواد رابطة أو مشتتات أو إضافات إضافية.
  2. ظروف التشغيل - ملف تعريف درجة الحرارة، والجو، ومادة القالب، وسطح التجميد، وما إلى ذلك.

في البداية، يُختار نظام المواد بناءً على نوع البنية النهائية المطلوبة. ركزت هذه المراجعة على الماء كوسيلة للتجميد، ولكن توجد مذيبات أخرى يمكن استخدامها. ومن أبرزها الكامفين ، وهو مذيب عضوي شمعي في درجة حرارة الغرفة. ينتج عن تجميد هذا المحلول بلورات شجرية متفرعة للغاية. [ 39 ] [ 40 ] بمجرد تحديد نظام المواد، يصبح التحكم في البنية المجهرية في معظمه ناتجًا عن ظروف التشغيل الخارجية، مثل مادة القالب وتدرج درجة الحرارة.

التحكم في حجم المسام

يمكن وصف الطول الموجي للبنية المجهرية (متوسط ​​سمك المسام + سمك الجدار) كدالة لسرعة التصلب v (λ = Av − n )، حيث تعتمد A على نسبة المواد الصلبة. [ 24 ] [ 41 ] هناك طريقتان للتحكم في حجم المسام. الأولى هي تغيير سرعة التصلب، مما يؤدي إلى تغيير الطول الموجي للبنية المجهرية، أو تغيير نسبة المواد الصلبة. عند القيام بذلك، تتغير نسبة حجم المسام إلى حجم الجدار. [ 24 ] غالبًا ما يكون من الأنسب تغيير سرعة التصلب نظرًا لأن الحد الأدنى من نسبة المواد الصلبة مرغوب فيه عادةً. بما أن حجم البنية المجهرية (λ) يتناسب عكسيًا مع سرعة جبهة التجمد، فإن السرعات الأعلى تؤدي إلى بنى أدق، بينما تنتج السرعات الأبطأ بنية مجهرية خشنة. لذلك، يُعد التحكم في سرعة التصلب أمرًا بالغ الأهمية للتحكم في البنية المجهرية. [ 42 ] [ 29 ] [ 41 ] [ 43 ] [ 44 ] [ 45 ] [ 46 ]

التحكم في شكل المسام

تُعدّ الإضافات مفيدة ومتعددة الاستخدامات في تغيير شكل المسام. وتعمل هذه الإضافات من خلال التأثير على حركية نمو الجليد وبنيته المجهرية، بالإضافة إلى طوبولوجيا سطح التماس بين الجليد والماء. [ 47 ] تعمل بعض الإضافات عن طريق تغيير مخطط الطور للمذيب. على سبيل المثال، يمتلك الماء وكلوريد الصوديوم مخطط طور يوتكتيكي . عند إضافة كلوريد الصوديوم إلى معلق التجميد، يتم فصل طور الجليد الصلب والمناطق السائلة بواسطة منطقة يمكن أن يتعايش فيها كل من المواد الصلبة والسائلة. تُزال هذه المنطقة المالحة أثناء التسامي، ولكن وجودها يؤثر بشكل كبير على البنية المجهرية للخزف المسامي. [ 47 ] تعمل إضافات أخرى إما عن طريق تغيير طاقات سطح التماس بين الصلب/السائل والجسيم/السائل، أو تغيير لزوجة المعلق، أو درجة التبريد الفائق في النظام. وقد أجريت دراسات باستخدام الجلسرين ، [ 48 ] والسكروز ، [ 47 ] والإيثانول ، [ 47 ] وحمض الأسيتيك [ 48 ] وغيرها.

مقارنة بين خصائص التجميد الثابتة والديناميكية

في حال استخدام نظام تجميد ثابت الحرارة على جانبي نظام التجميد (التجميد الساكن)، فإن سرعة تصلب الجبهة في منطقة التصلب السطحي (SSZ) ستنخفض بمرور الوقت نتيجةً لزيادة العازل الحراري الناتج عن نمو جبهة الجليد. [ 30 ] [ 34 ] وعند حدوث ذلك، يُتاح وقت أطول لبلورات الجليد غير المتجانسة للنمو عموديًا على اتجاه التجميد (المحور c)، مما ينتج عنه بنية ذات صفائح جليدية تزداد سماكتها على طول العينة.

ملامح التجميد الساكنة والديناميكية في نظام التجميد المستقر

لضمان سلوك تصلب شديد التباين، ولكنه قابل للتنبؤ، داخل منطقة التصلب السطحي (SSZ)، يُفضل استخدام أنماط التجميد الديناميكي. [ 31 ] [ 34 ] باستخدام التجميد الديناميكي، يمكن التحكم في سرعة جبهة التصلب، وبالتالي حجم بلورات الجليد، من خلال تغيير تدرج درجة الحرارة. يُعاكس التدرج الحراري المتزايد تأثير العازل الحراري المتزايد الذي تفرضه جبهة الجليد المتنامية. [ 30 ] [ 34 ] لقد ثبت أن انخفاض درجة الحرارة خطيًا على أحد جانبي قالب التجميد سيؤدي إلى سرعة تصلب شبه ثابتة، مما ينتج عنه بلورات جليدية ذات سمك ثابت تقريبًا على طول منطقة التصلب السطحي (SSZ) للعينة بأكملها. [ 34 ] ومع ذلك، وكما أشار واشكيز وآخرون، حتى مع سرعة تصلب ثابتة، يزداد سمك بلورات الجليد قليلاً خلال عملية التجميد. [ 41 ] على النقيض من ذلك، فلاودر وآخرون. أظهرت دراسة [ 44 ] أن التغير الأسي في درجة الحرارة عند لوحة التبريد يؤدي إلى ثبات سُمك بلورات الجليد داخل منطقة التصلب الجليدي بأكملها، وهو ما عُزي في دراسة أخرى [ 45 ] إلى ثبات سرعة جبهة الجليد بشكل ملحوظ. يُمكّن هذا النهج من التنبؤ بسرعة جبهة الجليد انطلاقًا من المعايير الحرارية للمعلق. وبالتالي، إذا عُرفت العلاقة الدقيقة بين قطر المسام وسرعة جبهة الجليد، يُمكن التحكم بدقة في قطر المسام.

تباين حركية السطح البيني

حتى لو كان تدرج درجة الحرارة داخل المعلق عموديًا تمامًا، فمن الشائع ملاحظة ميلان أو انحناء الصفائح أثناء نموها عبر المعلق. ولتفسير ذلك، يمكن تحديد اتجاهين متميزين لنمو كل بلورة جليدية. [ 3 ] هناك الاتجاه المحدد بتدرج درجة الحرارة، والاتجاه المحدد باتجاه النمو المفضل من الناحية البلورية. غالبًا ما تكون هاتان الزاويتان متعارضتين، ويحدد توازنهما ميلان البلورة.

تُفسر اتجاهات النمو غير المتداخلة سبب شيوع ظهور النسيج الشجري في القوالب المجمدة. ويُلاحظ هذا النسيج عادةً على جانب كل صفيحة، أي في اتجاه تدرج درجة الحرارة المُطبق. ويُظهر التركيب الخزفي المتبقي صورة معكوسة لهذه التفرعات الشجرية. وفي عام ٢٠١٣، لاحظ ديفيل وآخرون [ ٤٩ ] أن دورية هذه التفرعات الشجرية (المسافة بين أطرافها) تبدو مرتبطة بسُمك البلورة الأساسية.

تأثيرات تعبئة الجسيمات

حتى الآن، انصبّ التركيز في الغالب على بنية الجليد نفسه؛ إذ تُعتبر الجسيمات ثانوية في عملية التشكيل، ولكن في الواقع، يمكن للجسيمات أن تلعب دورًا هامًا أثناء عملية التجميد، بل وتلعبه بالفعل. وقد تبيّن أن ترتيب الجسيمات يتغير أيضًا تبعًا لظروف التجميد. على سبيل المثال، أظهر الباحثون أن سرعة التجميد لها تأثير ملحوظ على خشونة الجدار. فمعدلات التجميد الأسرع تُنتج جدرانًا أكثر خشونة نظرًا لعدم كفاية الوقت المتاح للجسيمات لإعادة ترتيب نفسها. [ 28 ] [ 50 ] قد يكون هذا مفيدًا عند تطوير أغشية نقل الغاز النفاذة، حيث يمكن أن يعيق التعرج والخشونة تدفق الغاز. كما تبيّن أن البلورات z و r لا تتفاعل مع الجسيمات الخزفية بالطريقة نفسها. إذ تُرصّ البلورات z الجسيمات في المستوى xy، بينما تُرصّ البلورات r الجسيمات بشكل أساسي في الاتجاه z. في الواقع، تُكدّس بلورات R الجسيمات بكفاءة أكبر من بلورات z، ولهذا السبب، تتغير نسبة مساحة الطور الغني بالجسيمات (1 - نسبة مساحة بلورات الجليد) مع تحول توزيع البلورات من خليط من بلورات z و r إلى بلورات z فقط. بدءًا من النقطة التي تبدأ عندها بلورات الجليد باستبعاد الجسيمات، والتي تُشير إلى بداية منطقة الانتقال، نجد أغلبية من بلورات r وقيمة عالية لنسبة الطور الغني بالجسيمات. يمكننا أن نفترض أنه نظرًا لسرعة التصلب العالية، لن تُكدّس الجسيمات بكفاءة. مع تباطؤ معدل التصلب، تنخفض نسبة مساحة الطور الغني بالجسيمات، مما يُشير إلى زيادة في كفاءة التكديس. في الوقت نفسه، تحدث عملية نمو تنافسية، تحل فيها بلورات z محل بلورات r. عند نقطة معينة تقترب من نهاية منطقة الانتقال، يرتفع جزء الطور الغني بالجسيمات بشكل حاد، نظرًا لأن بلورات z أقل كفاءة في رص الجسيمات من بلورات r. تمثل قمة هذا المنحنى النقطة التي تتواجد فيها بلورات z فقط (SSZ). خلال النمو المستقر، وبعد الوصول إلى أقصى جزء من الطور الغني بالجسيمات، تزداد كفاءة الرص مع الوصول إلى حالة الاستقرار. في عام 2011، شرع باحثون في جامعة ييل في دراسة الرص المكاني الفعلي للجسيمات داخل الجدران. باستخدام تقنية تشتت الأشعة السينية بزاوية صغيرة (SAXS)، قاموا بتوصيف حجم الجسيمات وشكلها والمسافة بينها في معلقات السيليكا  التي يبلغ قطرها الاسمي 32 نانومترًا ، والتي تم تجميدها بالصب بسرعات مختلفة. [ 51 ]أشارت المحاكاة الحاسوبية إلى أنه في هذا النظام، لا ينبغي أن تتلامس الجسيمات داخل الجدران، بل يجب أن تكون منفصلة عن بعضها البعض بواسطة أغشية رقيقة من الجليد. ومع ذلك، كشفت الاختبارات أن الجسيمات كانت في الواقع متلامسة، بل وأكثر من ذلك، فقد اتخذت شكلاً متراصاً لا يمكن تفسيره بعمليات التكثيف المتوازنة النموذجية. [ 51 ]

عدم الاستقرار المورفولوجي

في الوضع المثالي، يظل التركيز المكاني للجسيمات داخل منطقة التصلب (SSZ) ثابتًا طوال عملية التصلب. ولكن في الواقع، يتغير تركيز الجسيمات أثناء الضغط، وتتأثر هذه العملية بشدة بسرعة التصلب. عند معدلات التجميد المنخفضة، تحدث حركة براونية ، مما يسمح للجسيمات بالابتعاد بسهولة عن سطح التماس بين الطورين الصلب والسائل والحفاظ على معلق متجانس. في هذه الحالة، يكون المعلق دائمًا أكثر دفئًا من الجزء المتصلب. عند سرعات التصلب العالية، التي تقترب من سرعة التصلب القصوى (VC)، يزداد التركيز وتدرج التركيز عند سطح التماس بين الطورين الصلب والسائل لأن الجسيمات لا تستطيع إعادة التوزيع بالسرعة الكافية. عندما يتراكم التركيز بدرجة كافية، تصبح درجة تجمد المعلق أقل من تدرج درجة الحرارة في المحلول، وقد تحدث اضطرابات مورفولوجية. [ 19 ] في الحالات التي يتسرب فيها تركيز الجسيمات إلى طبقة الانتشار ، تنخفض كل من درجة الحرارة الفعلية ودرجة حرارة التجمد إلى ما دون درجة حرارة التجمد عند التوازن، مما يخلق نظامًا غير مستقر. [ 32 ] غالبًا ما تؤدي هذه الحالات إلى تكوين ما يُعرف بعدسات الجليد.

يمكن أن تؤدي هذه الاضطرابات المورفولوجية إلى احتجاز الجزيئات، مما يمنع إعادة توزيعها بالكامل وينتج عنه توزيع غير متجانس للمواد الصلبة على طول اتجاه التجميد، بالإضافة إلى وجود فجوات في الجدران الخزفية، مما يخلق فراغات أكبر من المسام الداخلية داخل جدران السيراميك المسامي. [ 52 ]

الخواص الميكانيكية

تركز معظم الأبحاث المتعلقة بالخواص الميكانيكية للهياكل المصبوبة بالتجميد على مقاومة المادة للضغط وسلوكها عند الخضوع لإجهادات متزايدة. ووفقًا لأشبي، يمكن نمذجة الخواص الميكانيكية لهيكل مسامي مفتوح مصبوب بالتجميد تقريبًا باستخدام مادة صلبة خلوية غير متجانسة الخواص. [ 53 ] وتشمل هذه المواد مواد طبيعية مثل الفلين والخشب، التي تتميز بخواص ذات بنى غير متجانسة الخواص، وبالتالي خواص ميكانيكية تعتمد على الاتجاه. وقد درس دونيوس وزملاؤه الطبيعة غير المتجانسة للهلامات الهوائية المصبوبة بالتجميد ، وقارنوا قوتها الميكانيكية بالهلامات الهوائية المصبوبة بالتجميد المتجانسة الخواص. ووجدوا أن معامل يونغ للهيكل غير المتجانس الخواص كان أعلى بكثير من معامل يونغ للهلامات الهوائية المتجانسة الخواص، لا سيما عند اختباره بالتوازي مع اتجاه التجميد. ويُعد معامل يونغ أعلى بعدة مراتب في الاتجاه الموازي للاتجاه مقارنةً بالاتجاه العمودي على التجميد، مما يدل على الخواص الميكانيكية غير المتجانسة. [ 54 ]

يمكن تصنيف السلوك الميكانيكي للهيكل المصبوب بالتجميد إلى مناطق متميزة. عند الإجهادات المنخفضة، تتبع الصفائح سلوكًا مرنًا خطيًا. هنا، تنحني الصفائح تحت تأثير إجهاد الضغط، وبالتالي تنحرف. وفقًا لأشبي [ 53 ]، يمكن حساب هذا الانحراف من نظرية العارضة المفردة، حيث يُفترض أن كل قسم من أقسام الخلية مكعب الشكل، وأن كل جدار من جدران الخلية عبارة عن عنصر يشبه العارضة بقاعدة مربعة. بناءً على هذا الافتراض، فإن مقدار الانحناءدلتا{\displaystyle \delta }في جدران الخلايا تحت تأثير قوة ضاغطةF{\displaystyle F}يُعطى بواسطةدلتا=ج1Fل312هـsأنا{\displaystyle \delta ={\frac {C_{1}Fl^{3}}{12E_{s}I}}}أينل{\displaystyle l}يمثل طول كل خلية،أنا{\displaystyle I}هو عزم المساحة الثاني،هـs{\displaystyle E_{s}}يمثل معامل يونغ لمادة جدار الخلية وج1{\displaystyle C_{1}}هو ثابت يعتمد على الهندسة. علاوة على ذلك، وجدنا أن معامل يونغ للهيكل بأكملههـ{\displaystyle E}يتناسب مع مربع الكثافة النسبية:هـهـs=ج2(ρρs)2{\displaystyle {\frac {E}{E_{s}}}=C_{2}({\frac {\rho }{\rho _{s}}})^{2}}يُظهر هذا أن كثافة المادة عاملٌ مهمٌ عند تصميم الهياكل القادرة على تحمل الأحمال، وأن معامل يونغ للهيكل يتحدد بشكل كبير بمساميته. [ 53 ] [ 55 ] بعد المنطقة الخطية، تبدأ الصفائح بالانبعاج المرن والتشوه غير الخطي. يظهر هذا في منحنى الإجهاد والانفعال على شكل هضبة مسطحة. يُعطى الحمل الحرج الذي يبدأ عنده الانبعاج بالعلاقة التالية:Fجر=ن2π2هـsأنال2{\displaystyle F_{cr}={\frac {n^{2}\pi ^{2}E_{s}I}{l^{2}}}}أينن2{\displaystyle n^{2}}هو ثابت يعتمد على قيود حدود الهيكل. هذه إحدى آليات الفشل الرئيسية للمواد المصبوبة بالتجميد. [ 55 ] [ 56 ] ومن هذا، يُعطى أقصى إجهاد انضغاطي يمكن أن يتحمله جسم صلب مسامي غير متجانس بالعلاقة التالية:σ*=σsρρs{\displaystyle \sigma ^{*}=\sigma _{s}{\frac {\rho }{\rho _{s}}}}أينσs{\displaystyle \sigma _{s}}يمثل إجهاد الكسر للمادة الأساسية. [ 57 ] تُظهر هذه النماذج أن اختيار المادة الأساسية يمكن أن يؤثر بشكل كبير على الاستجابة الميكانيكية للهياكل المصبوبة بالتجميد تحت الإجهاد. كما أن الخصائص الميكروية الأخرى، مثل سمك الصفائح، وشكل المسام، ودرجة المسامية الكبيرة، يمكن أن تؤثر بشكل كبير على مقاومة الضغط ومعامل يونغ لهذه الهياكل شديدة التباين. [ 56 ]

تقنيات التجميد المبتكرة

طرق التجميد والتشكيلات الصفائحية التي تنتجها [ 58 ]

يمكن استخدام تقنية التجميد بالصب لإنتاج هياكل مسامية متراصة من وحدات بناء متنوعة، بما في ذلك السيراميك والبوليمرات والجزيئات الحيوية الكبيرة [ 59 ] والجرافين وأنابيب الكربون النانوية . وطالما وُجدت جزيئات قد تُطرد بفعل جبهة التجميد المتقدمة، يصبح من الممكن الحصول على بنية مُقَطَّعة. ومن خلال التحكم في تدرجات التبريد وتوزيع الجزيئات أثناء عملية التجميد بالصب، باستخدام وسائل فيزيائية مختلفة، يُمكن التحكم في اتجاه الصفائح في الهياكل المُجمدة بالصب الناتجة، مما يُحسّن الأداء في مختلف المواد المُستخدمة [ 60 ] . وقد أظهر مونش وآخرون [ 47 ] أنه من الممكن التحكم في الترتيب والاتجاه بعيد المدى للبلورات عموديًا على اتجاه النمو عن طريق قَطَّع سطح النواة. وتعمل هذه التقنية من خلال توفير مواقع نواة ذات طاقة منخفضة للتحكم في النمو الأولي للبلورات وترتيبها. كما يُمكن التأثير على اتجاه بلورات الجليد بتطبيق مجالات كهرومغناطيسية، كما أوضح تانغ وآخرون في عام 2010. [ 61 ] في عام 2012 بواسطة بورتر وآخرون، [ 62 ] وفي عام 2021 بواسطة يين وآخرون. [ 63 ] باستخدام تجهيزات متخصصة، تمكن الباحثون من إنشاء قوالب تجميد شعاعية محاذية [ 64 ] مصممة خصيصًا للتطبيقات الطبية الحيوية [ 65 ] وتطبيقات الترشيح أو فصل الغازات. [ 66 ] مستوحين من الطبيعة، تمكن العلماء أيضًا من استخدام مواد كيميائية منسقة وحفظها بالتبريد لإنشاء هياكل دقيقة مميزة بشكل ملحوظ. [ 48 ]

مواد التجميد

تُعرف الجسيمات التي تُجمّع في مواد مسامية متراصة في عمليات التجميد بالصب باسم "وحدات البناء". ومع انتشار تقنية التجميد بالصب، اتسع نطاق المواد المستخدمة. في السنوات الأخيرة، استُخدم الجرافين [ 67 ] وأنابيب الكربون النانوية [ 68 ] لتصنيع هياكل مسامية مضبوطة باستخدام طرق التجميد بالصب، حيث أظهرت هذه المواد خصائص متميزة. وعلى عكس مواد الهلام الهوائي المُنتجة دون استخدام قوالب جليدية، تتميز هياكل الكربون النانوية المُصنّعة بالتجميد بالصب بوجود مسام متراصة، مما يسمح، على سبيل المثال، بمزيج فريد من الكثافة المنخفضة والتوصيلية العالية.

تطبيقات مواد التجميد

تتميز تقنية التجميد بالصب بقدرتها الفريدة على إنتاج هياكل مسامية متراصة. وتوجد هذه الهياكل بكثرة في الطبيعة، مما جعل التجميد بالصب أداة قيّمة لتصنيع هياكل تحاكي الطبيعة. وقد أدى انتقال السوائل عبر المسام المتراصة إلى استخدام التجميد بالصب كطريقة في التطبيقات الطبية الحيوية، بما في ذلك مواد دعامات العظام. [ 69 ] كما يمنح تراص المسام في الهياكل المُجمدة بالصب مقاومة حرارية عالية للغاية في الاتجاه العمودي على المسام المتراصة. ويُعد تجميد الألياف المسامية المتراصة بالصب، باستخدام عمليات الغزل، طريقة واعدة لتصنيع ملابس عازلة عالية الأداء. بالإضافة إلى ذلك، حظيت المواد ذات المسام المتراصة، المُنتجة عبر التجميد بالصب من مسحوق النيكل المُلبّد، باهتمام كبير في أنظمة تغيير الطور، مثل أنابيب الحرارة الحلقية، نظرًا لخصائصها الحرارية الممتازة. وفي هذه الأنظمة، تلعب الفتائل دورًا حاسمًا في الحفاظ على توازن السائل والبخار، مما يُتيح دورانًا فعالًا لسائل التشغيل. غالبًا ما تُصنع الفتائل التقليدية بشكل منفصل وتُدمج لاحقًا، مما يُنشئ سطحًا فاصلًا يُحدّ من كفاءة نقل السائل. ولمعالجة هذا القصور، طُوّر فتيلة مسامية ذات بنية متدرجة في عملية واحدة باستخدام تقنية التجميد بالصب. يُزيل هذا النهج المبتكر مقاومة السطح الفاصل، مما يضمن نقلًا سلسًا للسائل مع الحفاظ على الموصلية الحرارية العالية والخاصية الشعرية الفعالة اللازمة لأداء مثالي لأنظمة المضخات الحرارية السائلة. [ 43 ]

يُعدّ إنتاج الرغوات المسامية لتوليد الهيدروجين الأخضر من خلال عمليات كيميائية حرارية متطورة، مثل الاحتراق الحلقي الكيميائي (CLC) وعملية الحديد بالبخار (SIP)، تطبيقًا واعدًا آخر لتقنية التجميد بالصب. تستفيد هذه العمليات من الخصائص الفريدة للهياكل المعدنية المسامية، مثل تحسين حركية التفاعل، وتعزيز الكفاءة الحرارية، والاستدامة. في الاحتراق الحلقي الكيميائي (CLC) ، تعمل الرغوات المصنوعة من مواد مثل أكاسيد الحديد كناقلات للأكسجين، مما يُمكّن من احتراق الوقود دون تلامس مباشر مع الهواء، وفصل ثاني أكسيد الكربون لالتقاطه ، مع إنتاج هيدروجين عالي النقاء. وبالمثل، في عملية الحديد بالبخار (SIP)، تضمن هياكل المسام المتفرعة توزيعًا فعالًا لبخار الماء، وتزيد من إنتاجية الهيدروجين. إن التحكم الدقيق في المسامية والخصائص الحرارية الذي توفره تقنية التجميد بالصب، إلى جانب استخدام مذيبات صديقة للبيئة مثل الكامفين ، يجعل هذه الرغوات ابتكارًا حيويًا لإنتاج الهيدروجين على نطاق واسع ومستدام، مما يُسهم في مكافحة تغير المناخ. [ 70 ]
