مخطط كتلة الوظائف

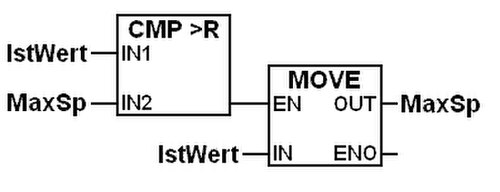

مخطط كتلة الوظائف ( FBD ) هو لغة رسومية لتصميم وحدات التحكم المنطقية القابلة للبرمجة ، ^{[ 1 ]} حيث يصف العلاقة بين متغيرات الإدخال ومتغيرات الإخراج. تُوصف الوظيفة كمجموعة من الكتل الأساسية، وترتبط متغيرات الإدخال والإخراج بهذه الكتل عبر خطوط توصيل.

يتم توصيل مداخل ومخارج الوحدات معًا باستخدام خطوط أو وصلات توصيل. ويمكن استخدام خط واحد لتوصيل نقطتين منطقيتين في المخطط:

• متغير إدخال ومدخل كتلة
• مخرج كتلة ومدخل كتلة أخرى
• مخرجات الكتلة ومتغير الإخراج

الاتصال موجه، أي أن الخط ينقل البيانات المرتبطة من الطرف الأيسر إلى الطرف الأيمن. يجب أن يكون طرفا خط الاتصال من النوع نفسه.

يمكن استخدام الاتصال المتعدد من اليمين، والذي يُسمى أيضًا بالتباعد، لبث المعلومات من طرفه الأيسر إلى كل طرف من أطرافه اليمنى. يجب أن تكون جميع أطراف الاتصال من النوع نفسه.

يُعد مخطط كتلة الوظائف أحد اللغات الخمس لتكوين المنطق أو التحكم ^{[ 2 ]} التي يدعمها معيار IEC 61131-3 لأنظمة التحكم مثل وحدة التحكم المنطقية القابلة للبرمجة (PLC) أو نظام التحكم الموزع (DCS). أما اللغات الأخرى المدعومة فهي منطق السلم ، ومخطط الوظائف التسلسلي ، والنص المنظم ، وقائمة التعليمات .
