هانجبرينتر

الموسوعة الحرة

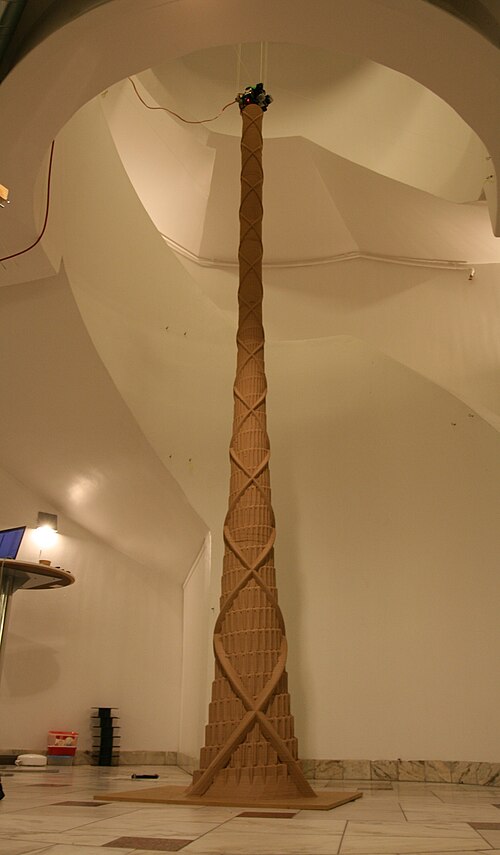

برج بابل بارتفاع 4 أمتار مطبوع بواسطة Hangprinter.

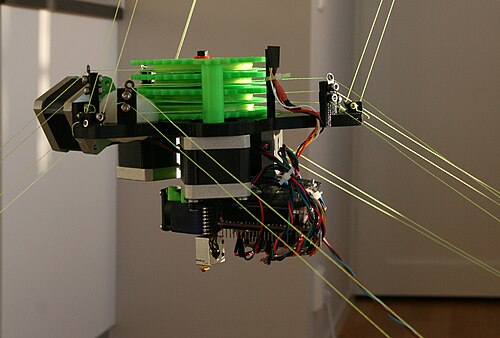

طابعة Hangprinter هي طابعة ثلاثية الأبعاد مفتوحة المصدر تعمل بتقنية الترسيب المنصهر، وتتميز بتصميمها الفريد بدون إطار. ابتكرها توربيورن لودفيجسن المقيم في السويد. [ 1 ] تستخدم Hangprinter مكونات منخفضة التكلفة نسبيًا، ويمكن تجميعها بحوالي 250 دولارًا أمريكيًا. [ 2 ] [ 3 ] [ 4 ] [ 5 ] تُعد الطابعة جزءًا من مشروع RepRap ، مما يعني إمكانية إنتاج العديد من أجزائها على الطابعة نفسها (تتمتع بقدرة جزئية على التكرار الذاتي). تتوفر ملفات تصميم الطابعة على GitHub للتنزيل والتعديل وإعادة التوزيع. [ 6 ]

الإصدارات

الإصدار 0

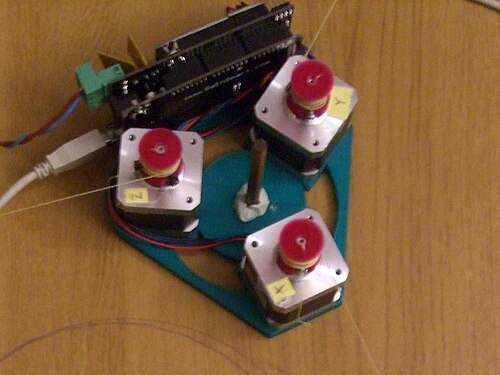

طابعة Hangprinter v0، والتي تُسمى أيضًا طابعة Slideprinter، هي طابعة ثنائية الأبعاد. وقد صُممت خصيصًا لاختبار إمكانية إنشاء نسخة ثلاثية الأبعاد منها بشكل واقعي. [ 7 ]

الإصدار 1

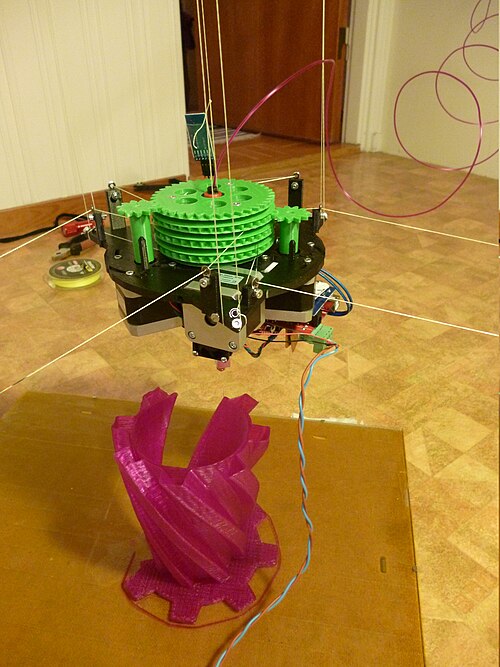

يستخدم جهاز Hangprinter v1 أوزانًا موازنة للحفاظ على ارتفاعه. [ 8 ]

الإصدار 2

جميع أجزاء طابعة Hangprinter الإصدار الثاني مُدمجة في وحدة واحدة تستخدم كابلات لتعليق الطابعة داخل الغرفة، مما يسمح لها بإنشاء أجسام ضخمة للغاية يزيد ارتفاعها عن 4 أمتار. [ 2 ] [ 3 ] [ 4 ] [ 5 ]

الإصدار 3

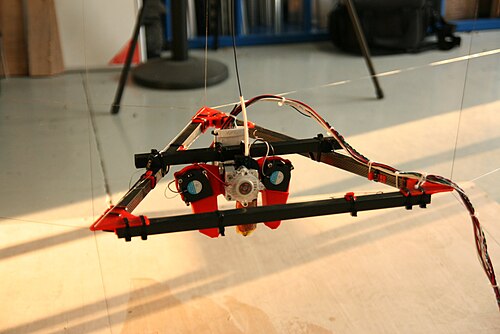

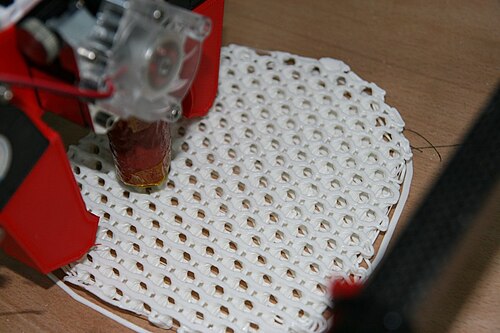

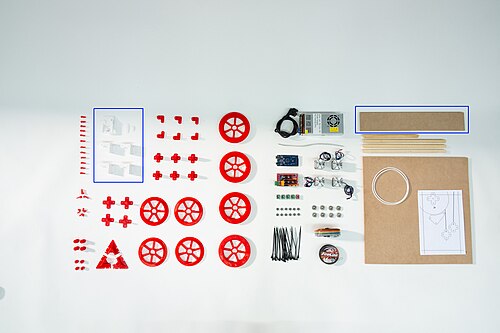

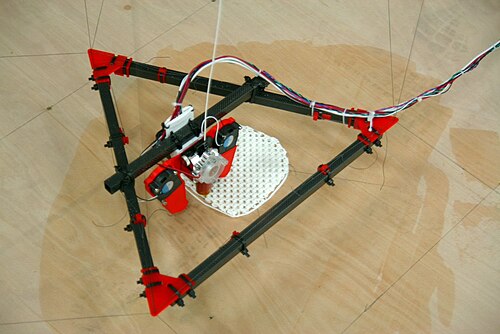

يحتوي الإصدار الثالث من طابعة Hangprinter على محركات وتروس مثبتة في السقف، مما يجعل العربة أخف وزنًا. [ 9 ]

الإصدار 4

يتضمن الإصدار 4 ترقيات من الإصدار 3 بما في ذلك تعويض المرونة، ومعايرة أفضل، والتوجيه التلقائي. [ 10 ]

تصنيع الجسيمات المنصهرة / تصنيع الحبيبات المنصهرة - طابعات معلقة

لتمكين الطابعات ثلاثية الأبعاد من استخدام مواد التغذية البلاستيكية المعاد تدويرها بكفاءة اقتصادية، بما يتيح إعادة التدوير الموزعة والتصنيع الإضافي (DRAM) [ 11 ] [ 12 ]، تم تصميم وإصدار عدة أنواع من الطابعات ثلاثية الأبعاد القائمة على تقنية تصنيع الحبيبات المنصهرة (FGF) / تصنيع الجسيمات المنصهرة (FPF) [ 13 ] بتراخيص مفتوحة المصدر. في البداية، تم عرض طابعة واسعة النطاق [ 14 ] مزودة بوحدة بثق GigabotX [ 15 ] تعتمد على مفهوم الطابعة المعلقة مفتوحة المصدر التي تعمل بالكابلات. بعد ذلك، تم نشر مخططات تفصيلية باستخدام تقنيات مثقاب Recyclebot في HardwareX لبناء طابعة مماثلة بتكلفة تقل عن 1700 دولار أمريكي [ 16 ] . من شأن هذا النهج أن يقلل تكلفة استخدام الطابعات المعلقة لإنتاج منتجات واسعة النطاق، حيث تتراوح تكلفة البلاستيك المعاد تدويره والمقطع بين 1 و5 دولارات أمريكية للكيلوغرام، بينما يبلغ سعر خيوط الطباعة عادةً حوالي 20 دولارًا أمريكيًا للكيلوغرام. يمكن للمصنعين الذين قاموا ببناء أجهزة تحبيب مفتوحة المصدر [ 17 ] أو لديهم إمكانية الوصول إلى أنواع أخرى من آلات تمزيق النفايات البلاستيكية (على سبيل المثال من Precious Plastic [ 18 ] ) توليد مواد خام لطابعات النفايات المعلقة بأقل من دولار واحد/كجم، مما يجعل الإنتاج على نطاق واسع باستخدام طابعة معلقة منافسًا لأي عملية تصنيع تقليدية.

نزاع براءات الاختراع

في عام ٢٠٢٢، مُنحت شركة UT-Battelle، وهي مؤسسة غير ربحية تُدير مختبر أوك ريدج الوطني (ORNL)، براءة اختراع لنظام "التصنيع الإضافي للمساحة الكبيرة في السماء" (SkyBAAM). تصف براءة الاختراع الميزات الأساسية الموجودة بالفعل في برنامج HangPrinter، مما أثار جدلاً في مجتمع المصادر المفتوحة. أطلق مشروع RepRap حملة تبرعات عبر موقع GoFundMe لتغطية التكاليف القانونية في دعواه القضائية القادمة للطعن في براءة الاختراع. [ ١٩ ] [ ٢٠ ] [ ٢١ ]

في مايو 2023، أُعلن أن مكتب براءات الاختراع الأمريكي رفض المطالبات الواسعة لبراءة اختراع SkyBAAM، وقرر اعتماد براءة اختراع أضيق نطاقًا. ووفقًا لما نُشر على مدونة توربيورن لودفيجسن: "لقد وافقوا إلى حد كبير على تحليلنا. رفضوا جميع المطالبات الأصلية لبراءة الاختراع، وقبلوا نسخةً أضيق منها." [ 22 ] وبحسب التفسير الوارد في ذلك المنشور، فإن براءة الاختراع الأضيق ستغطي فقط الحالات التي تتضمن جميع التفاصيل المذكورة في التصميم، بدلًا من التصاميم التي تحتوي على أيٍّ من التفاصيل الموصوفة.
