آي بي إم 1402

📅 آخر تحديث: ٢٥ يوليو ٢٠٢٦
✍️ نُشر في: ٢٥ يوليو ٢٠٢٦
📷 يحتوي على 5 صور
الموسوعة الحرة
جهاز IBM 1402، على اليسار، كجزء من نظام معالجة البيانات IBM 1401
درج إدخال قارئ البطاقات IBM 1402

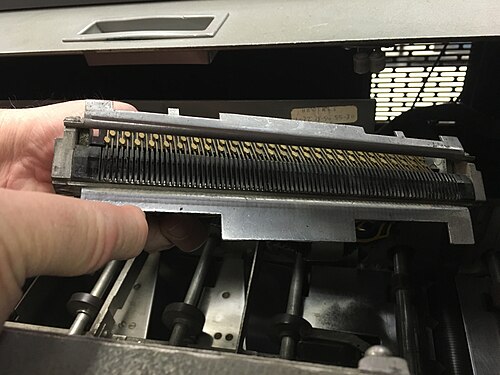

اقرأ مجموعة الفرشاة لجهاز IBM 1402. يوجد 80 نقطة اتصال، واحدة لكل عمود على بطاقة IBM المثقبة القياسية.
وحدة إدخال لماكينة تثقيب البطاقات IBM 1402

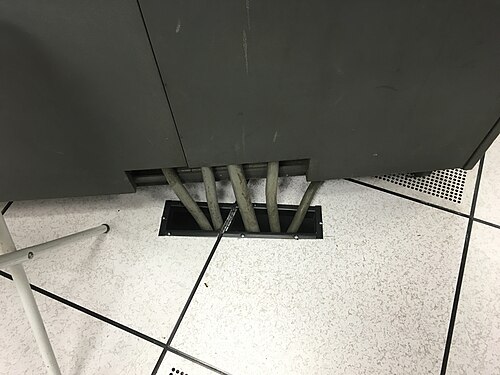

الكابلات التي تدخل الجزء الخلفي من جهاز IBM 1402

كان جهاز IBM 1402 قارئ/مثقب بطاقات عالي السرعة، طُرح في 5 أكتوبر 1959 كجهاز إدخال /إخراج طرفي لحاسوب IBM 1401. استُخدم لاحقًا مع حواسيب أخرى من سلسلتي IBM 1400 و IBM 7000. [ 1 ] [ 2 ] وتم تعديله ليصبح قارئ/مثقب البطاقات IBM 1622 لحاسوب IBM 1620 [ 3 ] ، وشكّل التصميم الأساسي للطرازات 2501 و 2520 و 2540 المستخدمة مع سلسلة منتجات IBM System/360 .

تحديد

قارئ البطاقات

  • سرعة قراءة البطاقات تصل إلى 800 بطاقة مثقوبة في الدقيقة (الطرازات 1 و2 و3) أو 450 بطاقة في الدقيقة (الطرازات 4 و5 و6).
  • ملف إدخال البطاقات لـ 3000 بطاقة (الطرازات 1 و2 و3 و4 و6) أو قادوس التغذية لـ 1200 بطاقة (الطراز 5).
  • ثلاثة أجهزة تكديس (NR، 1، 2/8) بسعة تقارب 1000 بطاقة تحتفظ بالبطاقات بعد قراءتها.

بطاقة مثقوبة

  • سرعة ثقب البطاقات تصل إلى 250 بطاقة في الدقيقة (جميع الموديلات).
  • قادوس تغذية لـ 1200 بطاقة (جميع الموديلات).
  • ثلاثة مكدسات (NP، 4، 2/8) بسعة تقارب 1000 بطاقة بعد تثقيبها. يُستخدم مكدس 2/8 بشكل مشترك بين قارئ البطاقات وجهاز التثقيب، إلا أن اعتبارات التوقيت تجعل استخدامه صعبًا في عمليات الدمج.
  • خيار القراءة من تغذية الثقب.

تنسيق البطاقة المثقبة

يستخدم جهاز 1402 تنسيق بطاقات IBM المثقبة ذات 80 عمودًا ، مع توفر خيار لمعالجة البطاقات ذات 51 عمودًا. كما يتيح خيار ثنائي الأعمدة قراءة وتثقيب البطاقات التي تحتوي على أي تركيبة من الثقوب.

التحقق من الأخطاء

تقوم كل من آلية القراءة وآلية التثقيب بحساب عدد الثقوب في كل عمود في محطة منفصلة. ويتم الإشارة إلى وجود خطأ وتتوقف الآلية (إذا كان مفتاح إيقاف فحص الإدخال/الإخراج قيد التشغيل) إذا اختلف عدد الثقوب المحسوبة في محطة القراءة عن عدد الثقوب المحسوبة في محطة الفحص الأولى (للقراءة) أو المثقوبة في المحطة الأولى (للتثقيب).

بالإضافة إلى ذلك، عند عدم التشغيل في وضع العمود الثنائي، يشير القارئ إلى وجود خطأ ويتوقف (إذا كان مفتاح إيقاف فحص الإدخال/الإخراج قيد التشغيل) إذا لم تشير تركيبة الثقب في أي عمود إلى حرف صالح .

ملحوظات

  1. ↑ "IBM 1402 Card Read-Punch" .
  2. ↑ "تعليمات هندسة عملاء IBM - مرجع؛ 1402 قراءة وتثقيب البطاقة" (ملف PDF) . مؤرشف من الأصل (ملف PDF) بتاريخ 9 أغسطس 2010. تم الاطلاع عليه بتاريخ 14 مايو 2009 .
  3. ↑ أرشيفات IBM: نظام معالجة البيانات 1620
