إنتل 8284

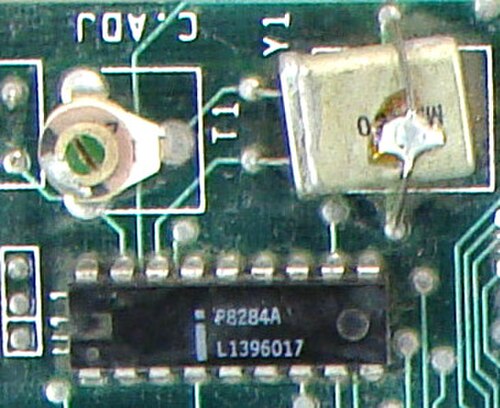

شريحة Intel 8284 هي شريحة مذبذب ساعة طُوّرت أساسًا لتوفير إشارات الساعة لمعالجات سلسلة Intel 8086/8087/8088/8089 . يأتي الإصدار التجاري من الشريحة في عبوات DIL ذات 18 طرفًا وعبوات PLCC ذات 20 طرفًا ، وكان سعره الأصلي 4.90 دولارًا أمريكيًا. ^[ 1 ^{] [ 2 ] [ 3 ]} أما الإصدار الصناعي، المصمم للعمل في نطاق درجات حرارة من -40 درجة مئوية إلى +85 درجة مئوية، ^فكان سعره 13.50 دولارًا أمريكيًا. ^{[ 4 ]} تم تصنيع إصدار CMOS 82C84A المتاح لدى شركة Oki Electronic Industry Co., Ltd. [ ^{5 ] تم} طرح إصدار Intel 82C84A المعبأ في عبوة PLCC ذات 20 طرفًا في عينات خلال الربع الأول من عام 1986. ^{[ 6 ]}

تحتوي وحدة 8284 على مولد ساعة قادر على توليد ثلث تردد ساعة الإدخال (5 أو 8 ميجاهرتز مع 8284A، و10 ميجاهرتز مع 8284A-1)، مع إمكانية اختيار مصدر الإشارة بين بلورة خارجية ومدخل ساعة . يتكون خرج الساعة الرئيسي من موجة نبضية بجهد 4.5 فولت (Vcc @ 5 فولت) بنسبة تشغيل 33.3%، مع ساعة طرفية إضافية تعمل بنصف تردد الساعة الرئيسية وبنسبة تشغيل 50%. كما توفر الوحدة منطقًا إضافيًا لاستيعاب التأخيرات اللازمة لبدء تشغيل النظام بشكل صحيح. وقد استُخدمت هذه الوحدة في أجهزة IBM PC و IBM PC XT و IBM PCjr .
