ختم المتاهة
ختم المتاهة هو نوع من الأختام الميكانيكية التي توفر مسارًا متعرجًا للمساعدة في منع التسرب. يوجد مثال على مثل هذا الختم أحيانًا داخل محمل المحور للمساعدة في منع تسرب الزيت الذي يزيّت المحمل.

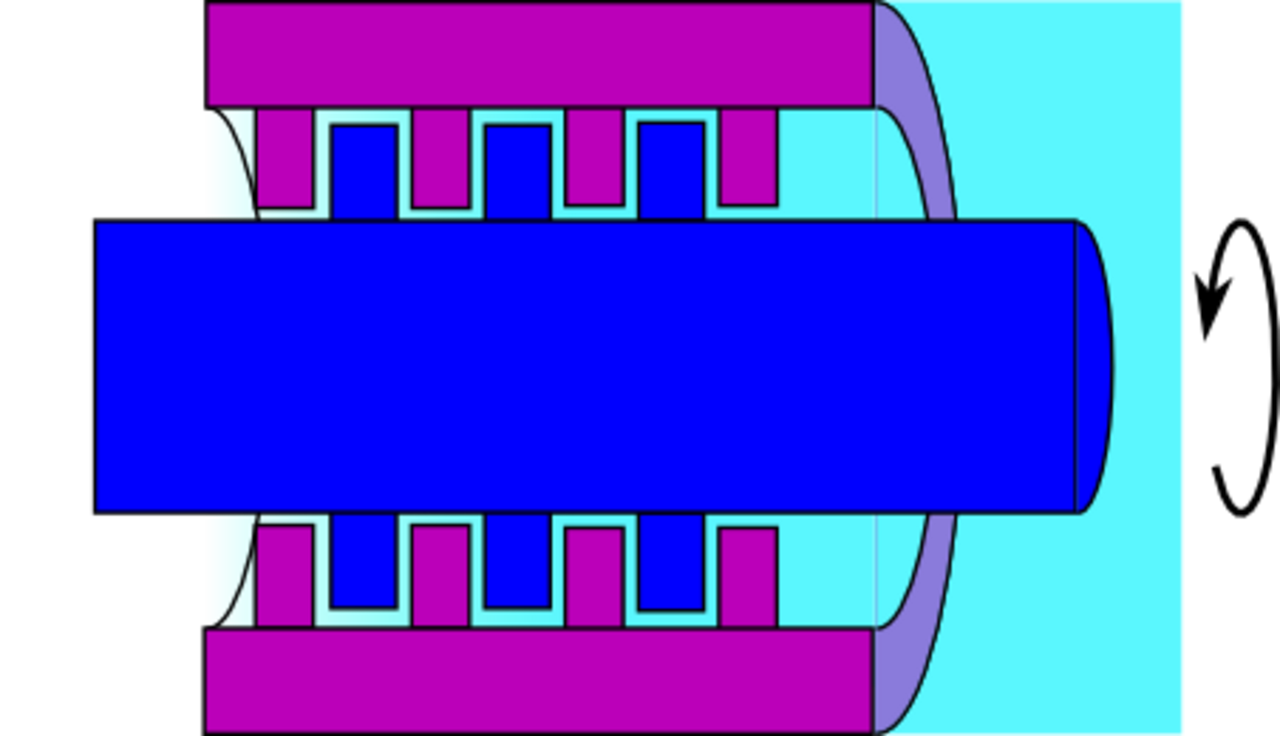

قد يتكون ختم المتاهة من العديد من الأخاديد التي تضغط بقوة داخل محور آخر، أو داخل ثقب، بحيث يتعين على السائل المرور عبر مسار طويل وصعب للهروب. في بعض الأحيان توجد خيوط لولبية على الجزء الخارجي والداخلي. تتشابك هذه الخيوط لإنتاج مسار مميز طويل يبطئ التسرب. بالنسبة لأختام المتاهة على عمود دوار، يجب أن توجد مسافة صغيرة جدًا بين أطراف خيوط المتاهة وسطح التشغيل. قد تكون "أسنان" ختم المتاهة على العمود الدوار (أسنان على الدوار - TOR) أو على الجزء الثابت (TOS)، أو كليهما، في تكوين متشابك. [1]
توفر أختام المتاهة على أعمدة دوارة عملية إحكام غلق غير تلامسية من خلال التحكم في مرور السائل عبر مجموعة متنوعة من الغرف عن طريق الحركة الطاردة المركزية، وكذلك عن طريق تكوين دوامات سائلة محكومة. عند السرعات العالية، تجبر الحركة الطاردة المركزية السائل نحو الخارج وبالتالي بعيدًا عن أي ممرات. وبالمثل، إذا تم تصميم غرف المتاهة بشكل صحيح، فإن أي سائل يهرب من الغرفة الرئيسية يصبح محاصرًا في غرفة متاهة، حيث يتم إجباره على الدخول في حركة تشبه الدوامة. يعمل هذا على منع هروبه، ويعمل أيضًا على صد أي سائل آخر. نظرًا لأن أختام المتاهة هذه غير تلامسية، فإنها لا تتآكل.

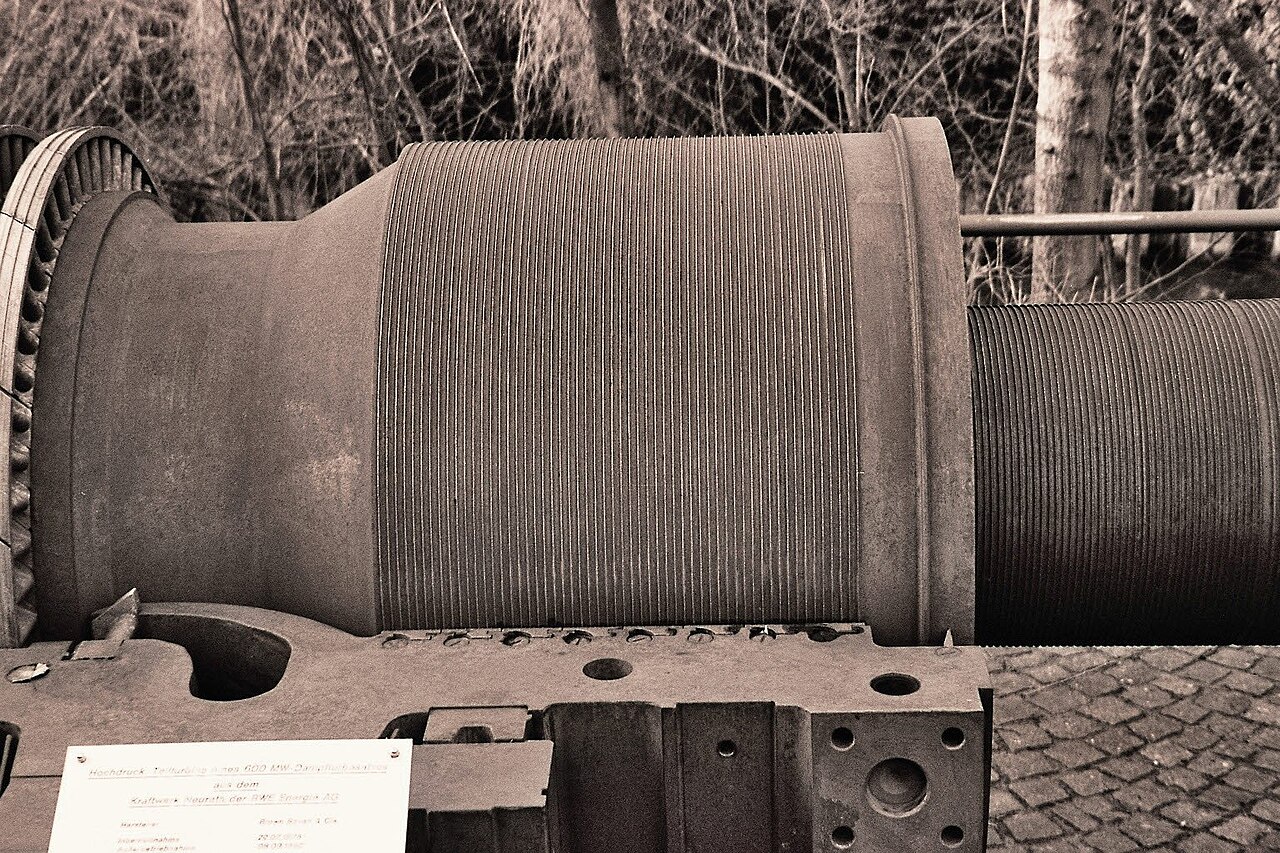

تستخدم العديد من محركات التوربينات الغازية ، التي تتمتع بسرعات دوران عالية، أختام متاهة بسبب افتقارها إلى الاحتكاك وعمرها الطويل. ولأن أختام المتاهة المملوءة بالسوائل لا تزال تولد الحرارة بسبب لزوجة زيت الختم، ولأن زيت الختم يمكن أن يلوث سوائل العملية، تستخدم التوربينات الغازية الحديثة عالية الأداء أختام غاز جافة تستخدم حلقات محملة بنابض مع غاز خامل بين وجوه الحلقات لتوفير الختم. وهذا يخلق احتكاكًا أقل ويوفر ختمًا خاليًا من السوائل. [2] ومع ذلك، غالبًا ما يكون لهذه المحركات تسرب زيت يمكن اكتشافه في غرفة الضغط. [3] والواقع أن العديد من أختام محركات التوربينات الغازية تتسرب عن طريق التصميم. [4]
توجد أيضًا أختام المتاهة على المكابس، والتي تستخدمها لتخزين الزيت والختم ضد الضغط العالي أثناء ضربات الضغط والقوة ، وكذلك على الأعمدة غير الدوارة. في هذه التطبيقات، يكون المسار الطويل والصعب وتكوين دوامات السوائل المتحكم فيها بالإضافة إلى بعض إجراءات الختم المحدودة للتلامس هو ما يخلق الختم.
