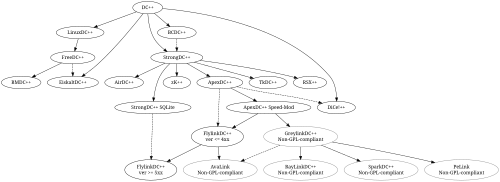

رسم متعدد الطبقات لمخطط موجه غير دوري تم إنتاجه بواسطة Graphviz

الرسم البياني الطبقي أو الرسم البياني الهرمي هو نوع من أنواع الرسم البياني حيث تُرسَم رؤوس الرسم البياني الموجه في صفوف أو طبقات أفقية، وتكون حوافها موجهة نحو الأسفل عمومًا. [ 1 ] [ 2 ] [ 3 ] يُعرف أيضًا باسم الرسم البياني على طريقة سوجياما، نسبةً إلى كوزو سوجياما ، الذي طور هذا الأسلوب لأول مرة. [ 4 ]

الشكل الأمثل للرسم الطبقي هو الرسم المستوي الصاعد ، حيث تكون جميع الحواف موجهة في اتجاه ثابت ولا تتقاطع أي أزواج من الحواف. مع ذلك، غالبًا ما تحتوي الرسوم البيانية على دورات، ويُعدّ تقليل عدد الحواف غير المتسقة الاتجاه مسألة صعبة الحل (NP-hard )، وكذلك تقليل عدد التقاطعات؛ لذا، عادةً ما تُطبّق أنظمة رسم الرسوم البيانية الطبقية سلسلة من الطرق الاستدلالية التي تُقلّل من هذه الأنواع من العيوب في الرسم دون ضمان إيجاد رسم بأقل عدد ممكن من العيوب.

خوارزمية التخطيط

يتم إنشاء رسم بياني متعدد الطبقات في سلسلة من الخطوات:

  • إذا لم يكن الرسم البياني المُدخل رسمًا بيانيًا موجهًا غير دوري ، يتم تحديد مجموعة من الحواف التي يؤدي عكسها إلى جعله غير دوري. يُعد إيجاد أصغر مجموعة ممكنة من الحواف مسألة مجموعة أقواس التغذية الراجعة ، وهي مسألة NP-كاملة ، لذا غالبًا ما تُستخدم هنا طرق استدلالية جشعة بدلًا من خوارزميات التحسين الدقيق. [ 1 ] [ 2 ] [ 3 ] [ 5 ] [ 6 ] [ 7 ] يمكن صياغة الحل الدقيق لهذه المسألة باستخدام البرمجة العددية الصحيحة . [ 3 ] بدلاً من ذلك، إذا كان عدد الحواف المعكوسة صغيرًا جدًا، فيمكن إيجاد هذه الحواف بواسطة خوارزمية قابلة للمعالجة بمعاملات ثابتة . [ 8 ]
  • تُوزَّع رؤوس الرسم البياني الموجه غير الدوري الناتج عن الخطوة الأولى على الطبقات، بحيث ينتقل كل ضلع من طبقة أعلى إلى طبقة أدنى. تهدف هذه المرحلة إلى إنتاج عدد قليل من الطبقات، وعدد قليل من الأضلاع التي تمتد عبر عدد كبير من الطبقات، وتوزيع متوازن للرؤوس على الطبقات. [ 1 ] [ 2 ] [ 3 ] على سبيل المثال، وفقًا لنظرية ميرسكي ، فإن توزيع الرؤوس على الطبقات بناءً على طول أطول مسار يبدأ من كل رأس يُنتج توزيعًا بأقل عدد ممكن من الطبقات. [ 1 ] [ 3 ] يمكن استخدام خوارزمية كوفمان-غراهام لإيجاد توزيع للطبقات بحد أقصى مُحدد مسبقًا لعدد الرؤوس في كل طبقة، مع تقليل عدد الطبقات تقريبًا وفقًا لهذا القيد. [ 1 ] [ 2 ] [ 3 ] يُعد تقليل عرض أوسع طبقة مسألة صعبة الحل (NP-hard)، ولكن يمكن حلها باستخدام خوارزمية التفرع والقطع أو تقريبها بطريقة استدلالية. [ 3 ] بدلاً من ذلك، يمكن حل مشكلة تقليل العدد الإجمالي للطبقات التي تغطيها الحواف (دون أي قيود على عدد الرؤوس في كل طبقة) باستخدام البرمجة الخطية . [ 9 ] يمكن استخدام إجراءات البرمجة العددية الصحيحة ، على الرغم من أنها تستغرق وقتًا أطول، لدمج تقليل طول الحافة مع وضع قيود على عدد الرؤوس في كل مستوى. [ 10 ]
  • يتم استبدال الحواف التي تمتد عبر طبقات متعددة بمسارات من رؤوس وهمية، بحيث تربط كل حافة في الرسم البياني الموسع، بعد هذه الخطوة، رأسين على طبقات متجاورة من الرسم. [ 1 ] [ 2 ]
  • كخطوة اختيارية، يمكن فرض طبقة من رؤوس تركيز الحواف (أو نقاط التقاء الحواف) بين طبقتين موجودتين من الرؤوس، مما يقلل من كثافة الحواف عن طريق استبدال الرسوم البيانية الفرعية الثنائية الكاملة بنجوم من خلال هذه الرؤوس المركزة للحواف. [ 3 ] [ 11 ] [ 12 ]
  • يتم تبديل مواقع الرؤوس داخل كل طبقة في محاولة لتقليل عدد التقاطعات بين الحواف التي تربطها بالطبقة السابقة. [ 1 ] [ 2 ] [ 3 ] يُعدّ إيجاد الحد الأدنى لعدد التقاطعات أو إيجاد أكبر مجموعة من الحواف الخالية من التقاطعات مسألةً من نوع NP-complete، حتى عند ترتيب طبقة واحدة في كل مرة بهذه الطريقة، [ 13 ] [ 14 ] لذا، من الشائع اللجوء إلى طرق استدلالية، مثل وضع كل رأس في موضع يُحدد بإيجاد متوسط ​​أو وسيط مواضع جيرانه في المستوى السابق، ثم تبديل الأزواج المتجاورة طالما أن ذلك يُحسّن عدد التقاطعات. [ 1 ] [ 2 ] [ 9 ] [ 14 ] [ 15 ] بدلاً من ذلك، يمكن اختيار ترتيب الرؤوس في طبقة واحدة في كل مرة باستخدام خوارزمية قابلة للمعالجة بمعاملات ثابتة في عدد التقاطعات بينها وبين الطبقة السابقة. [ 3 ] [ 16 ]
  • يُخصَّص لكل رأس إحداثية ضمن طبقته، بما يتوافق مع التبديل المحسوب في الخطوة السابقة. [ 1 ] [ 2 ] تشمل الاعتبارات في هذه الخطوة وضع عقد وهمية على خط بين جارتيها لمنع الانحناءات غير الضرورية ، ووضع كل رأس في موضع مركزي بالنسبة لجيرانه. [ 3 ] اقترح سوجياما في عمله الأصلي صياغة برمجة تربيعية لهذه الخطوة؛ بينما تستغرق طريقة براندس وكوبف اللاحقة وقتًا خطيًا وتضمن انحناءين على الأكثر لكل حافة. ​​[ 3 ] [ 17 ]
  • تُعاد الحواف التي عُكست في الخطوة الأولى من الخوارزمية إلى اتجاهاتها الأصلية، وتُزال الرؤوس الوهمية من الرسم البياني، ثم تُرسَم الرؤوس والحواف. ولتجنب التقاطعات بين الرؤوس والحواف، يمكن رسم الحواف التي تمتد عبر طبقات متعددة من الرسم على شكل سلاسل مضلعة أو منحنيات سبلاين تمر عبر كل موضع من المواضع المخصصة للرؤوس الوهمية على طول الحافة. ​​[ 1 ] [ 2 ] [ 9 ]

التطبيقات

في أبسط صورها، قد تتطلب خوارزميات رسم الرسوم البيانية متعددة الطبقات زمنًا قدره O( mn ) في الرسوم البيانية التي تحتوي على n رأسًا و m حافة، نظرًا للعدد الكبير من الرؤوس الوهمية التي قد يتم إنشاؤها. مع ذلك، بالنسبة لبعض متغيرات الخوارزمية، من الممكن محاكاة تأثير الرؤوس الوهمية دون إنشائها بشكل صريح، مما يؤدي إلى تنفيذ بزمن شبه خطي . [ 18 ]

تُنتج أداة "النقطة" في برنامج Graphviz رسوماتٍ متعددة الطبقات. [ 9 ] كما تتضمن Microsoft Automatic Graph Layout [ 19 ] و Tulip خوارزميةً لرسم الرسوم البيانية متعددة الطبقات . [ 20 ]

الاختلافات

على الرغم من أن خوارزميات رسم الرسوم البيانية الطبقية تُرسَم عادةً برؤوس مرتبة في صفوف وحواف تمتد من أعلى إلى أسفل، إلا أنه يمكن رسمها برؤوس مرتبة في أعمدة وحواف تمتد من اليسار إلى اليمين. [ 21 ] وقد طُبِّقَ الإطار الخوارزمي نفسه على التخطيطات الشعاعية التي تُرتَّب فيها الرسوم البيانية في دوائر متحدة المركز حول عقدة بداية معينة [ 3 ] [ 22 ] ، وعلى الرسومات الطبقية ثلاثية الأبعاد للرسوم البيانية. [ 3 ] [ 23 ]

في رسومات المخططات الطبقية ذات الحواف الطويلة الكثيرة، يمكن تقليل ازدحام الحواف بتجميع مجموعات الحواف في حزم وتوجيهها معًا عبر نفس مجموعة الرؤوس الوهمية. [ 24 ] وبالمثل، بالنسبة للرسومات التي تحتوي على العديد من الحواف المتقاطعة بين أزواج من الطبقات المتتالية، يمكن تجميع الحواف في المخططات الفرعية الثنائية القصوى في حزم متصلة. [ 25 ]

يمكن إنشاء الرسومات التي تُرتّب فيها الرؤوس في طبقات باستخدام خوارزميات لا تتبع إطار عمل سوجياما. على سبيل المثال، من الممكن تحديد ما إذا كان للرسم البياني غير الموجّه رسمٌ يحتوي على k تقاطعًا على الأكثر، باستخدام h طبقة، في وقت متعدد الحدود لأي اختيار ثابت لـ k و h ، وذلك بالاعتماد على حقيقة أن الرسوم البيانية التي تحتوي على رسومات من هذا النوع لها عرض مسار محدود . [ 26 ]

بالنسبة للرسومات الطبقية للشبكات المفاهيمية ، يمكن استخدام منهج هجين يجمع بين إطار عمل سوجياما والأساليب الجمعية (حيث يمثل كل رأس مجموعة، وموقع الرأس هو مجموع متجهات تمثل عناصر تلك المجموعة). في هذا المنهج الهجين، تُستبدل مرحلتا تبديل الرؤوس وتعيين الإحداثيات في الخوارزمية بمرحلة واحدة يتم فيها اختيار الموضع الأفقي لكل رأس كمجموع قيم عددية تمثل عناصر ذلك الرأس. [ 27 ] كما استُخدمت أساليب رسم الرسوم البيانية الطبقية لتوفير موضع أولي لخوارزميات رسم الرسوم البيانية الموجهة بالقوة . [ 28 ]
