انعكاس خارجي كلي، أنبوب إضاءة مجوف
انعكاس داخلي كلي، كتلة من الأكريليك

الأنابيب الضوئية (المعروفة أيضًا باسم الأنابيب الشمسية أو المناور الأنبوبية أو أنفاق الشمس [ 1 ] ) هي هياكل تنقل أو توزع الضوء الطبيعي أو الاصطناعي لغرض الإضاءة وهي أمثلة على الموجهات الضوئية .

في تطبيقاتها للإضاءة الطبيعية ، تُعرف هذه الأجهزة أيضًا باسم أجهزة الإضاءة الطبيعية الأنبوبية، أو أنابيب الشمس، أو مناظير الشمس، أو أنابيب ضوء النهار. ويمكن تقسيمها إلى فئتين رئيسيتين: هياكل مجوفة تحتوي على الضوء بأسطح عاكسة؛ ومواد صلبة شفافة تحتوي على الضوء عن طريق الانعكاس الداخلي الكلي . وتتحكم مبادئ البصريات غير التصويرية في تدفق الضوء عبرها. [ 2 ]

الأنواع

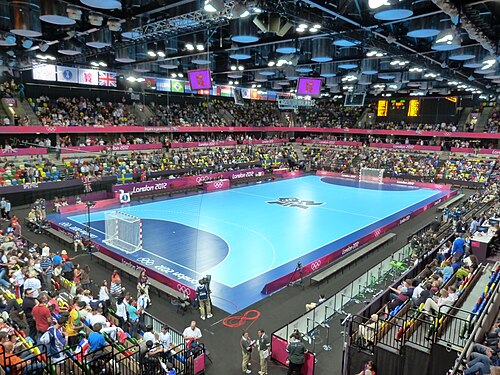

يستخدم ملعب " ذا كوبر بوكس" ، الذي استضاف منافسات كرة اليد في دورة الألعاب الأولمبية الصيفية لعام 2012 ، أنابيب الإضاءة لتقليل استهلاك الطاقة.

أنابيب إضاءة الأشعة تحت الحمراء

يُعدّ تصنيع أنابيب الأشعة تحت الحمراء المصممة خصيصًا، والموجهات الموجية المجوفة، والمجانسات عملية معقدة. ويعود ذلك إلى كونها أنابيب مبطنة بطبقة ذهبية عاكسة للأشعة تحت الحمراء مصقولة للغاية ، يمكن تطبيقها بسماكة كافية تسمح باستخدام هذه الأنابيب في بيئات شديدة التآكل. ويمكن تطبيق الكربون الأسود على أجزاء معينة من أنابيب الضوء لامتصاص الأشعة تحت الحمراء (انظر علم الفوتونيات ). ويتم ذلك لحصر الأشعة تحت الحمراء في مناطق محددة من الأنبوب.

على الرغم من أن معظم أنابيب الإضاءة تُصنع بمقطع عرضي دائري، إلا أن استخدامها لا يقتصر على هذا الشكل. تُستخدم المقاطع العرضية المربعة والسداسية في تطبيقات خاصة. تميل الأنابيب السداسية إلى إنتاج أكثر أنواع الأشعة تحت الحمراء تجانسًا. لا يشترط أن تكون الأنابيب مستقيمة، فالانحناءات فيها لا تؤثر بشكل كبير على كفاءتها.

أنبوب ضوئي بمادة عاكسة

أنبوب إضاءة مثبت في محطة القطار تحت الأرض في بوتسدامر بلاتز ، برلين
التقاط ضوء الشمس فوق سطح الأرض
توزيع ضوء الشمس تحت الأرض

حصل بول إميل شابوي في لندن على براءة اختراع أول أنظمة عاكسة تجارية، وتم تسويقها في خمسينيات القرن التاسع عشر ، باستخدام تصاميم مختلفة من المرايا المائلة . استمر إنتاج عاكسات شركة شابوي المحدودة بشكل متواصل حتى دُمر المصنع عام ١٩٤٣. [ ٣ ] أُعيد اكتشاف الفكرة وحصلت على براءة اختراع عام ١٩٨٦ من قِبل شركة سولاتيوب إنترناشونال الأسترالية. [ ٤ ] يُسوّق هذا النظام للاستخدام السكني والتجاري على نطاق واسع. تتوفر منتجات أخرى للإضاءة الطبيعية في السوق تحت أسماء عامة مختلفة، مثل "صن سكوب" و"الأنبوب الشمسي" و"أنبوب الإضاءة" و"المصباح الأنبوبي".

أنبوب مُبطّن بمادة عاكسة للغاية يُوجّه أشعة الضوء عبر مبنى، بدءًا من نقطة دخول تقع على سطحه أو أحد جدرانه الخارجية. لا يُستخدم أنبوب الضوء للتصوير (على عكس المنظار ، على سبيل المثال)؛ لذا لا تُشكّل تشوّهات الصورة مشكلة، بل تُعتبر مُشجّعة في كثير من الأحيان نظرًا لانخفاض الضوء "الموجّه".

تتألف نقطة الدخول عادةً من قبة ( قبة زجاجية )، وظيفتها تجميع وعكس أكبر قدر ممكن من ضوء الشمس إلى داخل الأنبوب. كما تحتوي العديد من الوحدات على "مجمعات" أو "عواكس" موجهة، أو حتى عدسات فريسنل ، تساعد في تجميع المزيد من الضوء الموجه إلى داخل الأنبوب.

في عام ١٩٩٤، طوّر فريق النوافذ والإضاءة الطبيعية في مختبر لورانس بيركلي الوطني (LBNL) سلسلة من النماذج الأولية لأنابيب الإضاءة الأفقية لزيادة شدة الإضاءة الطبيعية على مسافات تتراوح بين ٤.٦ و ٩.١ متر، وذلك لتحسين تجانس توزيع الإضاءة الطبيعية وتدرج شدتها في جميع أنحاء الغرفة في ظل ظروف الشمس والسماء المتغيرة على مدار العام. صُممت أنابيب الإضاءة لنقل الإضاءة الطبيعية بشكل سلبي عبر مساحات زجاجية صغيرة نسبيًا عن طريق عكس ضوء الشمس إلى أعماق أكبر من تلك التي تصل إليها نوافذ الإضاءة الجانبية التقليدية أو المناور. [ ٥ ] [ ٦ ]

طُوِّر في جامعة كوينزلاند للتكنولوجيا في بريسبان نظامٌ يُركَّب فيه لوحٌ أكريليكيٌّ مقطوعٌ بالليزر لإعادة توجيه ضوء الشمس إلى أنبوبٍ عاكسٍ أفقيٍّ أو رأسيٍّ، مُدمجًا مع نظامٍ لتوزيع الضوء ذي ترتيبٍ مثلثيٍّ من ألواحٍ مقطوعةٍ بالليزر تُوزِّع الضوء في الغرفة. [ 7 ] وفي عام 2003، مُنحت فيرونيكا غارسيا هانسن، وكين يانغ ، وإيان إدموندز جائزة الابتكار البرونزية من مجلة فار إيست إيكونوميك ريفيو تقديرًا لهذا التطوير. [ 8 ] [ 9 ]

تكون كفاءة نقل الضوء في أعلى مستوياتها عندما يكون الأنبوب قصيرًا ومستقيمًا. أما في الأنابيب الأطول أو المائلة أو المرنة، فيُفقد جزء من شدة الضوء. ولتقليل هذا الفقد، يُعدّ انعكاس بطانة الأنبوب العالي أمرًا بالغ الأهمية؛ إذ يدّعي المصنّعون أن انعكاس موادهم، في نطاق الضوء المرئي، يصل إلى 99.5% تقريبًا. [ 10 ] [ 11 ]

عند نقطة النهاية (نقطة الاستخدام)، يقوم موزع الضوء بنشر الضوء في الغرفة.

تم بناء أولى أنابيب الإضاءة الأفقية السلبية كاملة الحجم في مختبر ضوء النهار بجامعة تكساس إيه آند إم ، حيث جرى تقييم أداء الإضاءة الطبيعية السنوي بدقة في غرفة دوارة بزاوية 360 درجة، عرضها 6 أمتار وعمقها 10 أمتار. الأنبوب مطلي بطبقة عاكسة بنسبة 99.3%، ويتكون عنصر التوزيع في نهايته من طبقة شعاعية ناشرة للضوء بطول 4.6 متر ونفاذية مرئية تبلغ 87%. يوفر أنبوب الإضاءة مستويات إضاءة ثابتة تتراوح بين 300 و2500  لوكس على مدار العام، على مسافات تتراوح بين 7.6 و10 أمتار. [ 12 ]

لتحسين استخدام ضوء الشمس، يمكن تركيب مرآة عاكسة تتبع حركة الشمس، لتوجيه ضوء الشمس إلى أنبوب الإضاءة طوال اليوم قدر الإمكان، مع إمكانية إضافة مرايا أو عناصر عاكسة أخرى لتحسين مسار الضوء. ويمكن ضبط المرآة العاكسة لالتقاط ضوء القمر ليلاً.

الألياف الضوئية

يمكن استخدام الألياف الضوئية أيضًا للإضاءة الطبيعية. في عام ٢٠٠٤، كان يجري تطوير نظام إضاءة شمسية يعتمد على ألياف ضوئية بلاستيكية في مختبر أوك ريدج الوطني. [ ١٣ ] [ ١٤ ] وتم تركيب النظام في المتحف الأمريكي للعلوم والطاقة في ولاية تينيسي الأمريكية عام ٢٠٠٥، [ ١٥ ] وطرحته شركة صن لايت دايركت في السوق في العام نفسه. [ ١٦ ] [ ١٧ ] إلا أن هذا النظام سُحب من السوق عام ٢٠٠٩.

نظراً لصغر قطر الألياف عادةً، يتطلب نظام الإضاءة النهارية الفعال استخدام مُجمِّع مكافئ لتتبع الشمس وتركيز ضوئها. تحتاج الألياف الضوئية المُخصصة لنقل الضوء إلى نشر أكبر قدر ممكن من الضوء داخل لبّها؛ في المقابل، صُممت الألياف الضوئية المُخصصة لتوزيع الضوء للسماح بتسرب جزء من الضوء عبر غلافها. [ 18 ]

تُستخدم الألياف الضوئية أيضًا في نظام بيورك الذي تُسوّقه شركة بارانس سولار لايتنج إيه بي. [ 19 ] [ 20 ] تُصنع الألياف الضوئية في هذا النظام من مادة PMMA ( بولي ميثيل ميثاكريلات ) وتُغلّف بمادة ميغولون، وهي راتنج حراري بلاستيكي خالٍ من الهالوجين. مع ذلك، يُعدّ هذا النظام باهظ الثمن. [ 21 ]

يتكون نظام بارانس [ 22 ] من ثلاثة أجزاء: مُجمِّع ضوئي، وكابلات ألياف بصرية ، ووحدات إضاءة لتوزيع الضوء داخل المبنى. يُوضع مُجمِّع ضوئي واحد أو أكثر على المبنى أو بالقرب منه في مكان يتعرض لأشعة الشمس المباشرة. يتكون المُجمِّع الضوئي من عدسات مثبتة في إطارات ألومنيوم مغطاة بزجاج واقٍ. تعمل هذه العدسات على تركيز ضوء الشمس داخل كابلات الألياف البصرية.

تتميز وحدات التجميع بتصميمها المعياري، ما يعني أنها تأتي مزودة بـ 4 أو 6 أو 8 أو 12 أو 20 كابلًا حسب الحاجة. ويمكن تحديد طول كل كابل على حدة. تنقل كابلات الألياف الضوئية الضوء الطبيعي لمسافة 100 متر (30 طابقًا) داخل المبنى وعبره، مع الحفاظ على جودة عالية للضوء وكثافته. ومن الأمثلة على التطبيقات العملية: مطار كاستروب ، وجامعة أريزونا ، وجامعة ستوكهولم .

وقد سبق دراسة نظام مماثل، ولكنه يستخدم أليافًا بصرية من الزجاج، في اليابان. [ 23 ]

تُصنّع شركة كورنينج ألياف فايبرانس المُشتِّتة للضوء. تعمل فايبرانس عن طريق تسليط شعاع ليزر عبر كابل ألياف بصرية مُشتِّت للضوء، فيصدر الكابل ضوءًا ساطعًا. [ 24 ]

تُستخدم الألياف البصرية في المناظير الليفية لتطبيقات التصوير.

إضاءة شمسية هجينة

تجمع أنظمة الإضاءة الشمسية الهجينة (HSL) أو أنظمة الإضاءة الهجينة بين استخدام الطاقة الشمسية والإضاءة الاصطناعية للإضاءة الداخلية عن طريق توجيه ضوء الشمس عبر حزم كابلات الألياف الضوئية لتوفير ضوء شمسي للغرف التي لا تحتوي على نوافذ أو مناور ، وتكميل هذا الضوء الطبيعي بضوء اصطناعي - عادةً ما يكون LED - حسب الحاجة. [ 25 ]

تُمرر حزم الألياف الضوئية من مُجمّعات الضوء البصرية الخارجية/ المثبتة على الأسطح عبر فتحات صغيرة أو قنوات كابلات، وتنقل الضوء إلى حيثما دعت الحاجة. وتنتهي الألياف الضوئية في وحدات إضاءة هجينة حيث يُدمج ضوء الشمس مع الضوء الكهربائي ، إما عند الطلب أو للحفاظ تلقائيًا على مستوى إضاءة ثابت حتى مع انخفاض ضوء الشمس المتاح. [ 26 ]

موجهات ضوئية مجوفة شفافة

طُوِّرَ دليل ضوئي موشوري عام 1981 على يد لورن وايتهيد، أستاذ الفيزياء بجامعة كولومبيا البريطانية ، [ 27 ] [ 28 ] وقد استُخدم في الإضاءة الشمسية لنقل الضوء وتوزيعه. [ 29 ] [ 30 ] وفي عام 2001، أُقيم أنبوب شمسي كبير قائم على المبدأ نفسه في الفناء الضيق لمبنى مكون من 14 طابقًا تابع لشركة محاماة في واشنطن العاصمة، [ 31 ] [ 32 ] [ 33 ] [ 34 ] [ 35 ] وقُدِّمَ اقتراح مماثل للندن. [ 36 ] كما تم تركيب نظام آخر في برلين. [ 37 ]

قامت شركة 3M بتطوير نظام يعتمد على غشاء الإضاءة البصرية [ 38 ] وقامت بتطوير أنبوب الضوء 3M، [ 39 ] وهو عبارة عن دليل ضوئي مصمم لتوزيع الضوء بشكل موحد على طوله، مع غشاء رقيق يتضمن موشورات مجهرية، [ 28 ] والذي تم تسويقه فيما يتعلق بمصادر الضوء الاصطناعية، مثل مصابيح الكبريت .

وعلى النقيض من الألياف البصرية التي لها لب صلب، فإن دليل الضوء المنشوري يقود الضوء عبر الهواء، ولذلك يشار إليه باسم دليل الضوء المجوف.

كان مشروع ARTHELIO، [ 40 ] [ 41 ] الممول جزئيًا من قبل المفوضية الأوروبية ، عبارة عن تحقيق في السنوات من 1998 إلى 2000 في نظام للخلط التكيفي بين ضوء الشمس والضوء الاصطناعي، والذي يتضمن مصباح كبريت ، وجهاز هيليوستات ، وموجهات ضوئية مجوفة لنقل الضوء وتوزيعه.

أجرت ديزني تجارب باستخدام الطباعة ثلاثية الأبعاد لطباعة موجهات ضوئية داخلية للألعاب المضيئة. [ 42 ]

نظام قائم على التألق

في نظامٍ طوّرته شركة فلوروسولار وجامعة سيدني للتكنولوجيا ، تقوم طبقتان من البوليمر الفلوري في لوحة مسطحة بالتقاط ضوء الشمس ذي الموجات القصيرة، وخاصةً الأشعة فوق البنفسجية ، لتوليد ضوء أحمر وأخضر على التوالي، يُوجّهان إلى داخل المبنى. هناك، يمتزج الضوء الأحمر والأخضر مع ضوء أزرق اصطناعي لإنتاج ضوء أبيض، دون أشعة تحت حمراء أو فوق بنفسجية. يهدف هذا النظام، الذي يجمع الضوء دون الحاجة إلى أجزاء متحركة مثل الهيليوستات أو المُجمّع المكافئ، إلى نقل الضوء إلى أي مكان داخل المبنى. [ 43 ] [ 44 ] [ 45 ] وبفضل قدرته على التقاط الأشعة فوق البنفسجية، يكون النظام فعالاً بشكل خاص في الأيام المشمسة ذات الغيوم، وذلك لأن الأشعة فوق البنفسجية تتأثر بالغيوم بدرجة أقل من تأثرها بالمكونات المرئية لضوء الشمس.

الخصائص والتطبيقات

أنظمة الإضاءة الشمسية والهجينة

أنبوب ضوئي بسيط، يوضح عملية التجميع والنقل والتوزيع

توفر أنابيب الإضاءة الشمسية، مقارنة بالمناور التقليدية والنوافذ الأخرى، خصائص عزل حراري أفضل ومرونة أكبر للاستخدام في الغرف الداخلية، ولكنها توفر اتصالاً بصرياً أقل مع البيئة الخارجية.

في سياق الاضطراب العاطفي الموسمي ، قد يكون من المفيد النظر في أن تركيب أنابيب إضاءة إضافية يزيد من كمية التعرض اليومي للضوء الطبيعي. وبالتالي، قد يُسهم ذلك في تحسين صحة السكان أو الموظفين مع تجنب آثار الإضاءة المفرطة .

بالمقارنة مع الإضاءة الاصطناعية ، تتميز أنابيب الإضاءة بتوفيرها للضوء الطبيعي وتوفيرها للطاقة. يتغير الضوء المنقول على مدار اليوم؛ وإذا لم يكن ذلك مرغوبًا، يمكن دمج أنابيب الإضاءة مع الإضاءة الاصطناعية في نظام هجين . [ 29 ] [ 46 ] [ 47 ] [ 48 ]

تُسوَّق بعض مصادر الإضاءة الاصطناعية التي تتميز بطيف مشابه لطيف ضوء الشمس، على الأقل ضمن نطاق الطيف المرئي للعين البشرية ، [ 49 ] [ 50 ] [ 51 ] بالإضافة إلى انخفاض الوميض. [ 51 ] ويمكن تعديل طيفها ليتغير ديناميكيًا لمحاكاة تغيرات الضوء الطبيعي على مدار اليوم. ويدّعي مصنّعو وبائعو هذه المصادر أن منتجاتهم توفر نفس الفوائد الصحية أو فوائد مشابهة لتلك التي يوفرها الضوء الطبيعي. [ 51 ] [ 52 ] [ 53 ] وعند اعتبارها بدائل لأنابيب الإضاءة الشمسية، قد تكون تكاليف تركيب هذه المنتجات أقل، لكنها تستهلك الطاقة أثناء الاستخدام؛ لذا قد تكون أكثر تبذيرًا من حيث إجمالي موارد الطاقة والتكاليف.

من الناحية العملية، لا تتطلب أنابيب الإضاءة تركيبات كهربائية أو عزلًا، مما يجعلها مفيدة بشكل خاص للأماكن الرطبة الداخلية كالحمامات والمسابح. أما من الناحية الفنية، فإن التطورات الحديثة، ولا سيما تلك المتعلقة بأنابيب الإضاءة الشفافة، تفتح آفاقًا جديدة ومثيرة للاهتمام في تصميم الإضاءة المعمارية .

تطبيقات الأمان

نظراً لصغر حجم أنابيب الإضاءة الشمسية وقدرتها العالية على إنتاج الضوء، فهي تُعدّ مثالية للاستخدام في المواقع ذات المتطلبات الأمنية، كالسجون ومراكز الشرطة وغيرها من الأماكن التي تتطلب تقييد الوصول. وبفضل قطرها الضيق، وعدم تأثرها بشكل كبير بشبكات الأمان الداخلية، فإنها توفر الإضاءة الطبيعية للمناطق دون الحاجة إلى توصيلات كهربائية أو فتح منافذ للهروب، ودون السماح بإدخال أي أغراض إلى المنطقة المحمية.

في الأجهزة الإلكترونية

تُستخدم أنابيب الضوء، [ 54 ] [ 55 ] كما هو مشار إليها في صناعة الإلكترونيات، بشكل شائع لتوجيه الضوء في الأجهزة الإلكترونية.

تتنوع أشكال أنابيب الإضاءة بشكل كبير، بدءًا من البسيطة التي تتكون من قضبان جاهزة مقطوعة حسب الطول المطلوب، وصولًا إلى الأشكال المعقدة للغاية المصممة خصيصًا أو المصنعة آليًا. تُصنع أنابيب الإضاءة عادةً من ألياف بصرية من الأكريليك أو البولي كربونات ، أو من بوليمرات شفافة صلبة من الأكريليك أو البولي كربونات. وفي بعض الأحيان، تُستخدم أنواع أخرى من البلاستيك الشفاف. أما مصدر الإضاءة، فيكون إما من مصابيح LED على لوحة الدوائر أو في موقع داخلي آخر، أو من رموز أو أزرار مؤشرة على الغلاف الخارجي للجهاز.

يمكن عرض ألوان الضوء المختلفة بعدة طرق. يُستخدم تلوين مادة أنبوب الضوء، أو استخدام عدسة أنبوب ضوء ملونة، أو استخدام مصباح LED أحادي اللون، لإنتاج لون واحد ثابت. ويمكن عرض ألوان متعددة باستخدام أنبوب ضوء شفاف مع مصباح LED من نوع RGB أو RGBW أو RGBWW. وقد استخدمت التصاميم القديمة مصباحين LED ملونين أو أكثر، موصلة من المؤشر الموجود على لوحة العرض إلى أنبوب الضوء نفسه.

تتنوع أشكال أنابيب الضوء هذه بشكل كبير. قد تُصنع التصاميم البسيطة من قضيب أسطواني مستقيم، أو قد تُثنى بانحناءات لطيفة متعددة تحافظ على الشكل الأملس والموحد لجدران الأسطوانة. كما يمكن استخدام أنبوب ضوء من الألياف البصرية المرنة. أما التصاميم المعقدة، سواءً كانت مصبوبة أو مصنعة آليًا، فتتخذ عادةً شكلًا بالغ التعقيد، يستخدم إما انحناءات لطيفة كما في الألياف البصرية، أو طيات موشورية حادة تعكس الضوء من الزوايا. غالبًا ما تُصنع أنابيب الضوء المتعددة من قطعة بلاستيكية واحدة، مما يُسهل تجميع الجهاز، حيث تُشكل جميع أنابيب الضوء الطويلة والرفيعة جزءًا من مكون صلب واحد يُثبت في مكانه بسهولة.

تُسهّل مؤشرات الأنابيب الضوئية عملية تصنيع الإلكترونيات، إذ كانت الطريقة التقليدية تعتمد على تركيب مصباح صغير في مقبس صغير خلف النقطة المراد إضاءتها مباشرةً، وهو ما يتطلب في كثير من الأحيان جهدًا يدويًا كبيرًا في التركيب والتوصيل. أما الأنابيب الضوئية، فتتيح تركيب جميع المصابيح على لوحة دوائر مسطحة واحدة، مع إمكانية توجيه الإضاءة لأعلى وبعيدًا عن اللوحة حسب الحاجة.

  • تستخدم سلسلة ألعاب الفيديو " بورتال" أنابيب ضوئية لجلب ضوء الشمس إلى المنشأة الموجودة تحت الأرض لشركة "أبيرتشر ساينس" لتحويله إلى ضوء صلب.
  • في مسلسل "نيون جينيسيس إيفانجيليون"، تسمح أنابيب الإضاءة للواجهة الجيولوجية تحت الأرض بتلقي ضوء الشمس.
