قائمة أنواع تغليف المكونات الإلكترونية

تُوضع الدوائر المتكاملة وبعض المكونات الإلكترونية الأخرى في عبوات واقية لتسهيل التعامل معها وتركيبها على لوحات الدوائر المطبوعة، ولحماية الأجهزة من التلف. يوجد عدد كبير جدًا من أنواع العبوات. بعض هذه الأنواع لها أبعاد وتفاوتات قياسية، ومسجلة لدى جمعيات صناعية تجارية مثل JEDEC و Pro Electron . أما الأنواع الأخرى فهي تسميات خاصة قد تُصنع من قبل شركة أو شركتين فقط. تُعد عملية تغليف الدوائر المتكاملة آخر عملية تجميع قبل اختبار الأجهزة وشحنها إلى العملاء.

أحيانًا، تُجهز رقائق الدوائر المتكاملة المُعالجة خصيصًا للتوصيل المباشر بالركيزة دون الحاجة إلى موصل وسيط. في أنظمة الرقائق المقلوبة ، تُوصل الدائرة المتكاملة بالركيزة عبر نتوءات اللحام. أما في تقنية التوصيل السلكي ، فتُكثف وتُمدد الوسادات المعدنية المستخدمة في توصيلات الأسلاك في الرقائق التقليدية للسماح بالتوصيلات الخارجية بالدائرة. وتُغطى التجميعات التي تستخدم رقائق "عارية" بتغليف إضافي أو تُملأ بالإيبوكسي لحماية الأجهزة من الرطوبة.

حزم ذات ثقوب نافذة

تعتمد تقنية التثبيت عبر الثقوب على حفر ثقوب في لوحة الدوائر المطبوعة (PCB) لتثبيت المكونات. تحتوي المكونات على أطراف ملحومة بنقاط توصيل على لوحة الدوائر المطبوعة لتوصيلها كهربائياً وميكانيكياً بها.

اختصار	الاسم الكامل	ملاحظة
رشفة	حزمة واحدة مضمنة
دبلوم	حزمة مزدوجة مضمنة	المسافة بين الدبابيس 0.1 بوصة (2.54 مم) ، والمسافة بين الصفوف 0.3 بوصة (7.62 مم) أو 0.6 بوصة (15.24 مم) . أما المسافات الأخرى بين الصفوف فتُستخدم بشكل أقل تكرارًا، مثل 0.4 بوصة (10.2 مم) و 0.9 بوصة (22.9 مم) .
برنامج CDIP	سيراميك DIP ^{[ 1 ]}
CERDIP	DIP سيراميكي محكم الإغلاق بالزجاج ^{[ 1 ]}
برنامج تحسين الجودة	حزمة رباعية مضمنة	يشبه DIP ولكن بدبابيس متداخلة (متعرجة). ^{[ 1 ]}
SKDIP	سكيني ديب	موصل DIP قياسي بمسافة بين الدبابيس تبلغ 0.1 بوصة (2.54 مم) ، والمسافة بين الصفوف تبلغ 0.3 بوصة (7.62 مم) . ^[¹^]
SDIP	انكماش DIP	موصل DIP غير قياسي بمسافة أصغر بين الدبابيس تبلغ 0.07 بوصة (1.78 مم) . ^[¹^]
أَزِيز	حزمة متعرجة مضمنة
ماجستير في إدارة الأعمال	DIP المصبوب ^{[ 2 ]}
PDIP	بلاستيك DIP ^{[ 1 ]}

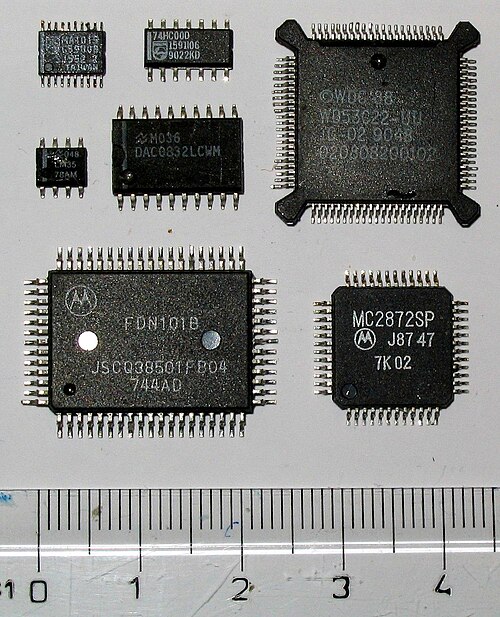

تركيب سطحي

اختصار	الاسم الكامل	ملاحظة
CCGA	مصفوفة شبكية عمودية خزفية (CGA) ^{[ 3 ]}
محاسب قانوني معتمد	مصفوفة أعمدة شبكية ^{[ 3 ]}
عبوة	عبوة سيراميك ^{[ 4 ]}
CQGP ^{[ 5 ]}	حزمة مصفوفة شبكية رباعية من السيراميك
شركة ذات مسؤولية محدودة	حزمة إطار رصاصي بدون رصاص	حزمة ذات توزيع دبابيس متري (0.5-0.8 مم خطوة) ^{[ 6 ]}
منطقة الحكم المحلي	مصفوفة شبكة الأرض ^{[ 3 ]}
مركز التحكم عن بعد	السيراميك المحترق بدرجة حرارة منخفضة ^{[ 7 ]}
MCM	وحدة متعددة الرقائق ^{[ 8 ]}
مايكرو إس إم دي إكس تي	تقنية موسعة لأجهزة التثبيت السطحي الدقيقة ^{[ 9 ]}

تقنية "Chip on board" هي تقنية تغليف تربط رقاقة إلكترونية مباشرة بلوحة الدوائر المطبوعة، دون الحاجة إلى طبقة وسيطة أو إطار توصيل .

حامل الشريحة

حامل الرقاقة عبارة عن غلاف مستطيل الشكل مزود بوصلات على جميع حوافه الأربعة. تحتوي حوامل الرقاقات ذات الأطراف المعدنية على أطراف معدنية ملفوفة حول حافة الغلاف، على شكل حرف J. أما حوامل الرقاقات عديمة الأطراف المعدنية، فتحتوي على وسادات معدنية على الحواف. قد تُصنع حوامل الرقاقات من السيراميك أو البلاستيك، وعادةً ما تُثبّت على لوحة الدوائر المطبوعة باللحام، مع إمكانية استخدام المقابس لأغراض الاختبار.

اختصار	الاسم الكامل	ملاحظة
بي سي سي	حامل رقاقة نتوء ^{[ 3 ]}
CLCC	حامل رقاقة سيراميكي بدون رصاص ^{[ 1 ]}
شركة ذات مسؤولية محدودة	حامل رقاقة بدون رصاص ^{[ 3 ]}	نقاط التلامس غائرة عمودياً.
شركة ذات مسؤولية محدودة	حامل رقاقة ذو أطراف رصاصية ^{[ 3 ]}
LCCC	حامل رقاقة السيراميك الرصاصي ^{[ 3 ]}
DLCC	حامل رقاقة مزدوج بدون رصاص (سيراميك) ^{[ 3 ]}
PLCC	حامل رقائق بلاستيكية ذات أطراف رصاصية ^{[ 1 ]}^{[ 3 ]}

مصفوفات شبكة الدبابيس

اختصار	الاسم الكامل	ملاحظة
OPGA	مصفوفة شبكية عضوية
FCPGA	مصفوفة شبكة الدبابيس بتقنية Flip-chip ^{[ 3 ]}
رابطة لاعبي الغولف المحترفين	مصفوفة دبابيس الشبكة	يُعرف أيضًا باسم PPGA ^{[ 1 ]}
CPGA	مصفوفة شبكية من السيراميك ^{[ 3 ]}

الطرود المسطحة

اختصار	الاسم الكامل	ملاحظة
–	عبوة مسطحة	الإصدار الأول من العبوة المعدنية/الخزفية ذات الأسلاك المسطحة
طلب تقديم العروض	عبوة مسطحة من السيراميك ^{[ 3 ]}
CQFP	عبوة مسطحة رباعية من السيراميك ^{[ 1 ]}^{[ 3 ]}	على غرار PQFP
BQFP	دراجة رباعية قابلة للطي مع واقيات للصدمات ^{[ 3 ]}
DFN	عبوة مزدوجة من الزجاج	لا يوجد رصاص ^{[ 3 ]}
ETQFP	حزمة مسطحة رباعية رقيقة مكشوفة ^{[ 10 ]}
PQFN	حزمة الطاقة الرباعية المسطحة	بدون أسلاك، مع وسادة رقاقة مكشوفة لتشتيت الحرارة ^{[ 11 ]}
PQFP	عبوة بلاستيكية رباعية مسطحة ^{[ 1 ]}^{[ 3 ]}
LQFP	حزمة مسطحة رباعية منخفضة الارتفاع ^{[ 3 ]}
QFN	حزمة رباعية مسطحة بدون رصاص	ويُطلق عليه أيضًا اسم إطار التوصيل الصغير ( MLF ). ^{[ 3 ]}^{[ 12 ]}
QFP	حزمة رباعية مسطحة ^{[ 1 ]}^{[ 3 ]}
MQFP	عبوة رباعية مسطحة مترية	QFP مع توزيع دبابيس متري ^{[ 3 ]}
HVQFN	مشتت حراري، رباعي الأسطوانات رقيق للغاية، قابل للطي، بدون أسلاك
اللحام الجانبي ^{[ 13 ]}^{[ 14 ]}
TQFP	حزمة رباعية رقيقة مسطحة ^{[ 1 ]}^{[ 3 ]}
VQFP	حزمة رباعية مسطحة رقيقة للغاية ^{[ 3 ]}
TQFN	رباعي مسطح رفيع، خالٍ من الرصاص
VQFN	رباعي مسطح رقيق للغاية، خالٍ من الرصاص
WQFN	رباعي مسطح رقيق للغاية، خالٍ من الرصاص
UQFN	عبوة رباعية مسطحة فائقة النحافة، خالية من الرصاص
ODFN	بصري مزدوج مسطح، بدون رصاص	دائرة متكاملة مغلفة في عبوة شفافة تستخدم في المستشعر البصري

حزم مخططات صغيرة

تُعدّ الدوائر المتكاملة صغيرة الحجم (SOIC) عبارة عن حزمة دوائر متكاملة (IC) تُركّب على السطح، وتشغل مساحة أقل بنسبة 30-50% تقريبًا من حزمة الدوائر المتكاملة ثنائية الخط (DIP) المكافئة، كما أن سمكها النموذجي أقل بنسبة 70%. وهي متوفرة عمومًا بنفس ترتيب الأطراف لنظيراتها من دوائر DIP المتكاملة.

اختصار	الاسم الكامل	ملاحظة
إجراءات التشغيل القياسية	حزمة ذات مخطط صغير ^{[ 1 ]}
CSOP	عبوة سيراميك صغيرة الحجم
DSOP	حزمة ثنائية صغيرة الحجم
برنامج التدريب المهني العالي	حزمة صغيرة الحجم معززة حرارياً
HSSOP	حزمة صغيرة الحجم معززة حرارياً ^{[ 15 ]}
HTSSOP	عبوة صغيرة الحجم ذات انكماش رقيق معزز حرارياً ^{[ 15 ]}
دائرة متكاملة صغيرة SOIC	دائرة متكاملة صغيرة الحجم
MSOP	حزمة صغيرة الحجم	تستخدم شركة ماكسيم الاسم التجاري μMAX لحزم MSOP
PSOP	عبوة بلاستيكية صغيرة الحجم ^{[ 3 ]}
بسون	عبوة بلاستيكية صغيرة الحجم وخالية من الرصاص
برنامج QSOP	حزمة صغيرة الحجم (ربع الحجم الأصلي)	المسافة بين الأطراف هي 0.635 مم. ^{[ 3 ]}
SOIC	دائرة متكاملة صغيرة الحجم	يُعرف أيضًا باسم SOIC NARROW و SOIC WIDE
SOJ	حزمة صغيرة الحجم ذات رأس J
ابن	عبوة صغيرة الحجم خالية من الرصاص
إجراءات التشغيل القياسية للصرف الصحي	تقليص حجم الحزمة الصغيرة ^{[ 3 ]}
TSOP	حزمة صغيرة الحجم ^{[ 3 ]}
TSSOP	عبوة صغيرة الحجم ذات تصميم رقيق قابل للانكماش ^{[ 3 ]}
TVSOP	حزمة رقيقة ذات حجم صغير جدًا ^{[ 3 ]}
VSOP	حزمة ذات مخطط صغير جدًا ^{[ 15 ]}
VSSOP	عبوة صغيرة الحجم رقيقة للغاية ^{[ 15 ]}	يُشار إليه أيضًا باسم MSOP = حزمة صغيرة الحجم
WSON	عبوة صغيرة الحجم ورقيقة للغاية وخالية من الرصاص
يوسون	عبوة صغيرة الحجم ورقيقة للغاية وخالية من الرصاص	أصغر قليلاً من WSON

حزم بحجم الرقاقة

وفقًا لمعيار IPC J-STD-012، الخاص بتطبيق تقنية رقاقة الوصلة المقلوبة وتقنية رقاقة التغليف، لكي تُصنّف هذه الرقاقة كرقاقة تغليف، يجب ألا تتجاوز مساحة غلافها 1.2 ضعف مساحة الشريحة، وأن يكون غلافًا أحادي الشريحة قابلًا للتركيب المباشر على السطح. ومن المعايير الأخرى التي تُطبّق غالبًا لتصنيف هذه الرقاقات كرقاقات تغليف، ألا تتجاوز المسافة بين الكرات 1 مم.

اختصار	الاسم الكامل	ملاحظة
بي إل	تقنية الرصاص الشعاعي	رقاقة سيليكون عارية، وهي حزمة مبكرة على مستوى الرقاقة
موفر خدمات الحوسبة السحابية	حزمة بحجم رقاقة	حجم العبوة لا يزيد عن 1.2 ضعف حجم شريحة السيليكون ^{[ 16 ]}^{[ 17 ]}
TCSP	عبوة بحجم رقاقة البطاطس الحقيقية	العبوة بنفس حجم السيليكون ^{[ 18 ]}
TDSP	عبوة بحجم القالب الحقيقي	نفس الشيء بالنسبة لـ TCSP ^{[ 18 ]}
WCSP أو WL-CSP أو WLCSP	حزمة على مستوى الرقاقة	تُعدّ حزمة WL-CSP أو WLCSP مجرد رقاقة عارية مزودة بطبقة إعادة توزيع (أو مسافة إدخال/إخراج ) لإعادة ترتيب الأطراف أو نقاط التلامس على الرقاقة بحيث تكون كبيرة بما يكفي ومتباعدة بشكل كافٍ ليتم التعامل معها تمامًا مثل حزمة BGA . ^{[ 19 ]}
PMCP	حزمة CSP (حزمة على مستوى الشريحة) ذات تركيب الطاقة	نوع مختلف من WLCSP، لأجهزة الطاقة مثل MOSFETs. من إنتاج باناسونيك. ^{[ 20 ]}
شبكة توزيع WLCSP	تغليف رقائق السيليكون بتقنية التوزيع المروحي	نوع مختلف من WLCSP. يشبه حزمة BGA ولكن مع وجود الطبقة البينية المبنية مباشرة فوق الرقاقة ومغلفة بجانبها.
eWLB	مصفوفة شبكية كروية مدمجة على مستوى الرقاقة	تنوع WLCSP.
MICRO SMD	-	حزمة بحجم الشريحة (CSP) التي طورتها شركة ناشيونال سيميكوندكتور ^{[ 21 ]}
COB	شريحة على متن الطائرة	رقاقة إلكترونية عارية تُورَّد بدون غلاف. تُثبَّت مباشرةً على لوحة الدوائر المطبوعة باستخدام أسلاك توصيل وتُغطَّى بطبقة من الإيبوكسي الأسود. ^{[ 22 ]} تُستخدم أيضًا في مصابيح LED . في مصابيح LED، يُصبّ الإيبوكسي الشفاف أو مادة سيليكونية شبيهة بالمعجون، قد تحتوي على مادة فسفورية، في قالب يحتوي على مصباح LED أو أكثر، ثم يُعالَج. يُشكِّل القالب جزءًا من الغلاف.
COF	رقاقة على فليكس	نوع من أنواع تقنية COB، حيث يتم تثبيت الشريحة مباشرة على دائرة مرنة. على عكس تقنية COB، لا تستخدم هذه التقنية أسلاكًا ولا تُغطى بالإيبوكسي، بل تستخدم مادة حشو سفلية.
فاتورة غير مدفوعة	اللصق الآلي بالشريط	نوع من أنواع تقنية COF، حيث يتم تركيب رقاقة مقلوبة مباشرة على دائرة مرنة دون استخدام أسلاك توصيل . تُستخدم هذه التقنية في دوائر تشغيل شاشات LCD المتكاملة.
مركز الثقل	تشقق الزجاج	نوع من تقنية TAB، حيث يتم تثبيت شريحة مباشرة على قطعة من الزجاج - عادةً شاشة LCD. تُستخدم هذه التقنية في دوائر تشغيل شاشات LCD و OLED.

مصفوفة شبكة الكرات

تستخدم مصفوفة شبكة الكرات (BGA) الجانب السفلي من العبوة لوضع وسادات تحتوي على كرات من اللحام بنمط شبكي كوصلات للوحة الدوائر المطبوعة (PCB). ^{[ 1 ]}^{[ 3 ]}

اختصار	الاسم الكامل	ملاحظة
FBGA	مصفوفة شبكية كروية ذات دقة عالية	مصفوفة مربعة أو مستطيلة من كرات اللحام على سطح واحد ^{[ 3 ]}
LBGA	مصفوفة كروية منخفضة الارتفاع	يُعرف أيضًا باسم مصفوفة الكرات الشبكية الرقائقية ^{[ 3 ]}
TEPBGA	مصفوفة شبكية كروية بلاستيكية محسّنة حرارياً
CBGA	مصفوفة شبكية كروية خزفية ^{[ 3 ]}
OBGA	مصفوفة شبكية كروية عضوية ^{[ 3 ]}
TFBGA	مصفوفة شبكية كروية رقيقة ذات درجة دقيقة ^{[ 3 ]}
PBGA	مصفوفة شبكية من الكرات البلاستيكية ^{[ 3 ]}
MAP-BGA	عملية مصفوفة القوالب - مصفوفة الشبكة الكروية ^{[ 23 ]}
برنامج جامعة كاليفورنيا للعلوم الاجتماعية	حزمة على مستوى رقاقة صغيرة (μ)	على غرار BGA ( مثال على علامة تجارية لشركة Maxim ) ^{[ 17 ]}
μBGA	مصفوفة شبكية كروية دقيقة	تباعد الكرات أقل من 1 مم
LFBGA	مصفوفة شبكية كروية منخفضة الارتفاع ذات درجة دقيقة ^{[ 3 ]}
TBGA	مصفوفة شبكية كروية رقيقة ^{[ 3 ]}
SBGA	مصفوفة الكرة الشبكية الفائقة ^{[ 3 ]}	أكثر من 500 كرة
UFBGA	مصفوفة شبكية كروية فائقة الدقة ^{[ 3 ]}

ترانزستور، ثنائي، حزم دوائر متكاملة ذات عدد قليل من الأطراف

MELF : وجه بدون أسلاك ذو قطب معدني (عادةً للمقاومات والثنائيات)
SOD: ثنائي صغير الحجم
SOT: ترانزستور صغير الحجم (يُعرف أيضًا باسم SOT-23، SOT-223، SOT-323)
TO-XX: مجموعة واسعة من العبوات ذات عدد الأطراف الصغير، تُستخدم غالبًا للأجزاء المنفصلة مثل الترانزستورات أو الثنائيات
- TO-3 : تركيب على اللوحة مع أسلاك توصيل
- TO-5 : عبوة معدنية ذات أطراف توصيل شعاعية
- TO-18 : عبوة معدنية ذات أطراف توصيل شعاعية
- TO-39 : مشابه لـ TO-5 مع أسلاك أقصر
- TO-46 : مشابه لـ TO-18 مع ارتفاع غطاء أقل
- TO-66 : شكل مشابه لـ TO-3 ولكنه أصغر حجماً
- TO-92 : عبوة مغلفة بالبلاستيك بثلاثة أطراف
- TO-99 : عبوة معدنية ذات ثمانية أطراف شعاعية
- TO-100 : عبوة معدنية تحتوي على عشرة أطراف شعاعية، مشابهة لعبوة TO-99
- TO-126 : عبوة مغلفة بالبلاستيك بثلاثة أطراف وفتحة للتركيب على مشتت حراري
- TO-220 : عبوة بلاستيكية ذات ثقوب تمريرية مزودة بعلامة تبريد معدنية (عادةً) وثلاثة أطراف توصيل
- TO-226 ^{[ 24 ]}
- TO-247 : ^{[ 25 ]} عبوة مغلفة بالبلاستيك بثلاثة أطراف وفتحة للتركيب على مشتت حراري
- TO-251 : ^{[ 25 ]} يُسمى أيضًا IPAK: حزمة SMT مشابهة لحزمة DPAK ولكن بأطراف أطول للتركيب السطحي أو عبر الثقوب.
- TO-252 : ^{[ 25 ]} (يسمى أيضًا SOT428، DPAK): ^{[ 25 ]}
- TO-262 : ^{[ 25 ]} يُسمى أيضًا I2PAK: عبوة SMT مشابهة لعبوة D2PAK ولكن بأطراف أطول للتركيب السطحي أو التركيب عبر الثقوب
- TO-263 : ^{[ 25 ]} يُسمى أيضًا D2PAK: عبوة SMT مشابهة لعبوة TO-220 بدون اللسان الممتد وفتحة التثبيت
- TO-274 : ^{[ 25 ]} يُسمى أيضًا Super-247: حزمة SMT مشابهة لحزمة TO-247 ولكن بدون فتحة التثبيت

مرجع الأبعاد

تركيب سطحي

ج - الخلوص بين جسم الدائرة المتكاملة ولوحة الدوائر المطبوعة
الارتفاع الكلي ( H )
سمك الرصاص ( T )
L - الطول الإجمالي للناقل
L _W – عرض الرصاص
L _L – طول الرصاصة
P – درجة الصوت

ثقب نافذ

ج - الخلوص بين جسم الدائرة المتكاملة واللوحة
الارتفاع الكلي ( H )
سمك الرصاص ( T )
L - الطول الإجمالي للناقل
L _W – عرض الرصاص
L _L – طول الرصاصة
P – درجة الصوت
عرض جسم السيارة W _B
W _L – عرض من طرف إلى طرف

أبعاد العبوة

جميع القياسات أدناه معطاة بالمليمتر . لتحويل المليمتر إلى ميل ، اقسم المليمتر على 0.0254 (أي 2.54 مليمتر / 0.0254 = 100 ميل).

ج: المسافة الفاصلة بين جسم العبوة ولوحة الدوائر المطبوعة .
ح: ارتفاع العبوة من طرف الدبوس إلى أعلى العبوة.
تي: سُمك الدبوس.
ل: طول جسم العبوة فقط.
L _W: عرض الدبوس.
L _L: طول الدبوس من العبوة إلى طرف الدبوس.
P: المسافة بين الدبابيس (المسافة بين الموصلات ولوحة الدوائر المطبوعة).
دبليو _بي: عرض جسم العبوة فقط.
دبليو _إل: الطول من طرف الدبوس إلى طرف الدبوس على الجانب المقابل.

صف مزدوج

صورة	عائلة	دبوس	اسم	طَرد	ل	دبليو _بي	دبليو _إل	ح	ج	P	L _L	تي	L _W

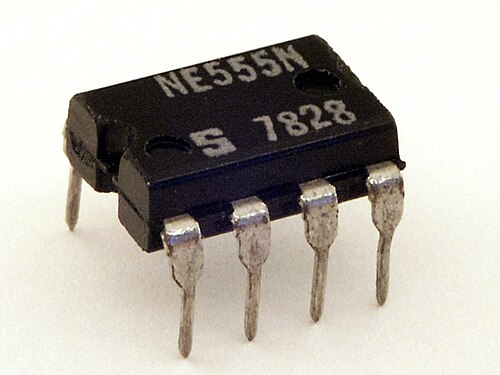

	دبلوم	Y	حزمة مزدوجة الخط	8-DIP	9.2–9.8	6.2–6.48	7.62	7.7		2.54 (0.1 بوصة)	3.05–3.6		1.14–1.73
	دبلوم	Y	حزمة مزدوجة الخط	32-DIP			15.24			2.54 (0.1 بوصة)
	LFCSP	شمال	حزمة رقاقة ذات إطار رصاصي							0.5

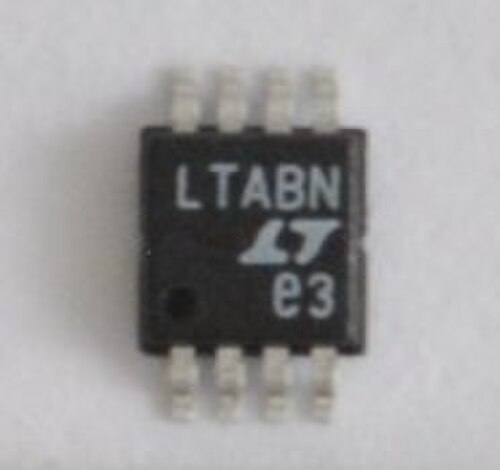

	MSOP	Y	حزمة صغيرة الحجم	8-MSOP	3	3	4.9	1.1	0.10	0.65	0.95	0.18	0.17–0.27
				10-MSOP	3	3	4.9	1.1	0.10	0.5	0.95	0.18	0.17–0.27
				16-MSOP	4.04	3	4.9	1.1	0.10	0.5	0.95	0.18	0.17–0.27
	SO SOIC SOP	Y	دائرة متكاملة صغيرة الحجم	8-SOIC	4.8–5.0	3.9	5.8–6.2	1.72	0.10–0.25	1.27	1.05	0.19–0.25	0.39–0.46
				14-SOIC	8.55–8.75	3.9	5.8–6.2	1.72	0.10–0.25	1.27	1.05	0.19–0.25	0.39–0.46
				16-SOIC	9.9–10	3.9	5.8–6.2	1.72	0.10–0.25	1.27	1.05	0.19–0.25	0.39–0.46
				16-SOIC	10.1–10.5	7.5	10.00–10.65	2.65	0.10–0.30	1.27	1.4	0.23–0.32	0.38–0.40
	SOT	Y	ترانزستور صغير الحجم	SOT-23-6	2.9	1.6	2.8	1.45		0.95	0.6		0.22–0.38
	إجراءات التشغيل القياسية للصرف الصحي	Y	تقليص حجم الحزمة الصغيرة							0.65
	تي دي إف إن	شمال	شريط مزدوج رفيع مسطح خالٍ من الرصاص	8-TDFN	3	3	3	0.7–0.8		0.65	غير متوفر		0.19–0.3
	TSOP	Y	عبوة صغيرة الحجم ورقيقة							0.5
حزمة TSSOP	TSSOP	Y	عبوة صغيرة الحجم قابلة للانكماش الرقيق	8-TSSOP ^{[ 26 ]}	2.9-3.1	4.3-4.5	6.4	1.2	0.15	0.65		0.09–0.2	0.19–0.3
		Y		14-TSSOP ^{[ 27 ]}	4.9-5.1	4.3-4.5	6.4	1.1	0.05-0.15	0.65		0.09-0.2	0.19-0.30
		Y		20-TSSOP ^{[ 28 ]}	6.4-6.6	4.3-4.5	6.4	1.1	0.05-0.15	0.65		0.09-0.2	0.19-0.30
	μSOP	Y	حزمة صغيرة الحجم ^{[ 29 ]}	μSOP-8	3		4.9	1.1		0.65
	US8 ^{[ 30 ]}	Y	حزمة US8		2	2.3	3.1	0.7		0.5

صفوف رباعية

عائلة	دبوس	اسم	طَرد	دبليو _بي	دبليو _إل	ح	ج	ل	P	L _L	تي	L _W

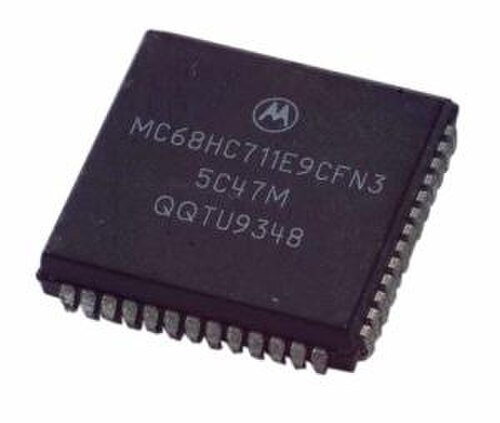

PLCC	شمال	حامل رقائق بلاستيكي يحتوي على الرصاص							1.27
CLCC	شمال	حامل رقائق سيراميكي بدون رصاص	48-CLCC	14.22	14.22	2.21		14.22	1.016	غير متوفر		0.508
LQFP	Y	حزمة رباعية مسطحة منخفضة الارتفاع							0.50
TQFP	Y	عبوة مسطحة رباعية رفيعة	TQFP-44	10.00	12.00		0.35–0.50		0.80	1.00	0.09–0.20	0.30–0.45
TQFN	شمال	رباعي رفيع مسطح خالٍ من الرصاص

منطقة الحكم المحلي

طَرد	x	y	z
52-ULGA	12 مم	17 ملم	0.65 مم
52-ULGA	14 مم	18 مم	0.10 مم
52-VELGA	؟	؟	؟

حزم متعددة الرقائق

تم اقتراح وبحث مجموعة متنوعة من التقنيات لربط عدة رقائق داخل حزمة واحدة:

SiP ( نظام في حزمة )
PoP ( حزمة على حزمة )
الدوائر المتكاملة ثلاثية الأبعاد، والدوائر المتكاملة ثلاثية الأبعاد المتجانسة، وغيرها من الدوائر المتكاملة ثلاثية الأبعاد
وحدة متعددة الرقاقات
WSI ( التكامل على مستوى الرقاقة )
التواصل عن طريق القرب ^{[ 31 ]}

حسب عدد المحطات

مكثفات SMD (على اليسار) مع مكثفين من نوع Through-hole (على اليمين)

تتميز مكونات التثبيت السطحي بصغر حجمها مقارنةً بنظيراتها ذات الأطراف، وهي مصممة ليتم التعامل معها آلياً بدلاً من يدوياً. وقد اعتمدت صناعة الإلكترونيات معايير موحدة لأشكال وأحجام العبوات (وتُعدّ JEDEC الهيئة الرائدة في مجال التقييس ).

تشير الرموز الموضحة في الجدول أدناه عادةً إلى طول وعرض المكونات بأجزاء من عشرة من المليمتر أو أجزاء من مئة من البوصة. على سبيل المثال، يبلغ حجم المكون المتري 2520 2.5 مم × 2.0 مم، وهو ما يعادل تقريبًا 0.10 بوصة × 0.08 بوصة (وبالتالي، فإن الحجم الإمبراطوري هو 1008). توجد استثناءات في الحجمين الإمبراطوريين الأصغر حجمًا للمكونات المستطيلة السلبية. لا تزال الرموز المترية تمثل الأبعاد بالمليمتر، على الرغم من عدم توافق رموز الأحجام الإمبراطورية. ومن المشكلات، أن بعض المصنّعين يطورون مكونات مترية 0201 بأبعاد 0.25 مم × 0.125 مم (0.0098 بوصة × 0.0049 بوصة) ، ^[³²^] بينما يُستخدم الاسم الإمبراطوري 01005 بالفعل للعبوة ذات الأبعاد 0.4 مم × 0.2 مم (0.0157 بوصة × 0.0079 بوصة) . قد تشكل هذه الأحجام الصغيرة المتزايدة، وخاصة 0201 و01005، تحديًا في بعض الأحيان من منظور قابلية التصنيع أو الموثوقية. ^[³³^]

حزم ثنائية الأطراف

المكونات السلبية المستطيلة

معظمها مقاومات ومكثفات .

طَرد		الأبعاد التقريبية، الطول × العرض		القدرة النموذجية للمقاومة (واط)
متري	الإمبراطورية	الأبعاد التقريبية، الطول × العرض		القدرة النموذجية للمقاومة (واط)
0201	008004	0.25 مم × 0.125 مم	0.010 بوصة × 0.005 بوصة
03015	009005	0.3 مم × 0.15 مم	0.012 بوصة × 0.006 بوصة	0.02 ^{[ 34 ]}
0402	01005	0.4 مم × 0.2 مم	0.016 بوصة × 0.008 بوصة	0.031 ^{[ 35 ]}
0603	0201	0.6 مم × 0.3 مم	0.02 بوصة × 0.01 بوصة	0.05 ^{[ 35 ]}
1005	0402	1.0 مم × 0.5 مم	0.04 بوصة × 0.02 بوصة	0.062 ^{[ 36 ]} –0.1 ^{[ 35 ]}
1608	0603	1.6 مم × 0.8 مم	0.06 بوصة × 0.03 بوصة	0.1 ^{[ 35 ]}
2012	0805	2.0 مم × 1.25 مم	0.08 بوصة × 0.05 بوصة	0.125 ^{[ 35 ]}
2520	1008	2.5 مم × 2.0 مم	0.10 بوصة × 0.08 بوصة
3216	1206	3.2 مم × 1.6 مم	0.125 بوصة × 0.06 بوصة	0.25 ^{[ 35 ]}
3225	1210	3.2 مم × 2.5 مم	0.125 بوصة × 0.10 بوصة	0.5 ^{[ 35 ]}
4516	1806	4.5 مم × 1.6 مم	0.18 بوصة × 0.06 بوصة ^{[ 37 ]}
4532	1812	4.5 مم × 3.2 مم	0.18 بوصة × 0.125 بوصة	0.75 ^{[ 35 ]}
4564	1825	4.5 مم × 6.4 مم	0.18 بوصة × 0.25 بوصة	0.75 ^{[ 35 ]}
5025	2010	5.0 مم × 2.5 مم	0.20 بوصة × 0.10 بوصة	0.75 ^{[ 35 ]}
6332	2512	6.3 مم × 3.2 مم	0.25 بوصة × 0.125 بوصة	1 ^{[ 35 ]}
6863	2725	6.9 مم × 6.3 مم	0.27 بوصة × 0.25 بوصة	3
7451	2920	7.4 مم × 5.1 مم	0.29 بوصة × 0.20 بوصة ^{[ 38 ]}

مكثفات التنتالوم

طَرد	الأبعاد (الطول، نموذجي × العرض، نموذجي × الارتفاع، أقصى)
EIA 2012-12 ( KEMET R, AVX R)	2.0 مم × 1.3 مم × 1.2 مم
EIA 3216-10 (KEMET I, AVX K)	3.2 مم × 1.6 مم × 1.0 مم
EIA 3216-12 (KEMET S, AVX S)	3.2 مم × 1.6 مم × 1.2 مم
EIA 3216-18 (KEMET A, AVX A)	3.2 مم × 1.6 مم × 1.8 مم
EIA 3528-12 (KEMET T, AVX T)	3.5 مم × 2.8 مم × 1.2 مم
EIA 3528-21 (KEMET B, AVX B)	3.5 مم × 2.8 مم × 2.1 مم
EIA 6032-15 (KEMET U, AVX W)	6.0 مم × 3.2 مم × 1.5 مم
EIA 6032-28 (KEMET C, AVX C)	6.0 مم × 3.2 مم × 2.8 مم
EIA 7260-38 (KEMET E, AVX V)	7.2 مم × 6.0 مم × 3.8 مم
EIA 7343-20 (KEMET V, AVX Y)	7.3 مم × 4.3 مم × 2.0 مم
EIA 7343-31 (KEMET D, AVX D)	7.3 مم × 4.3 مم × 3.1 مم
EIA 7343-43 (KEMET X, AVX E)	7.3 مم × 4.3 مم × 4.3 مم

^{[ 39 ]}^{[ 40 ]}

مكثفات الألومنيوم

طَرد	الأبعاد (الطول، نموذجي × العرض، نموذجي × الارتفاع، أقصى)
كورنيل-دوبيلير أ	3.3 مم × 3.3 مم × 5.5 مم
كيمي-كون د	4.3 مم × 4.3 مم × 5.7 مم
باناسونيك ب	4.3 مم × 4.3 مم × 6.1 مم
كيمي-كون إي	5.3 مم × 5.3 مم × 5.7 مم
باناسونيك سي	5.3 مم × 5.3 مم × 6.1 مم
كيمي-كون إف	6.6 مم × 6.6 مم × 5.7 مم
باناسونيك دي	6.6 مم × 6.6 مم × 6.1 مم
باناسونيك E/F، شيمي-كون H	8.3 مم × 8.3 مم × 6.5 مم
باناسونيك جي، شيمي-كون جيه	10.3 مم × 10.3 مم × 10.5 مم
كيمي-كون ك	13 مم × 13 مم × 14 مم
باناسونيك H	13.5 مم × 13.5 مم × 14 مم
باناسونيك جيه، شيمي-كون إل	17 مم × 17 مم × 17 مم
باناسونيك ك، شيمي-كون م	19 مم × 19 مم × 17 مم

^{[ 41 ]}^{[ 42 ]}^{[ 43 ]}

الصمام الثنائي ذو المخطط الصغير (SOD)

طَرد	الأبعاد (الطول، نموذجي × العرض، نموذجي × الارتفاع، أقصى)
SOD-80C	3.5 مم × ⌀ 1.5 مم ^{[ 44 ]}
SOD-123	2.65 مم × 1.6 مم × 1.35 مم ^{[ 45 ]}
SOD-128	3.8 مم × 2.5 مم × 1.1 مم ^{[ 46 ]}
SOD-323 (SC-76)	1.7 مم × 1.25 مم × 1.1 مم ^{[ 47 ]}
SOD-523 (SC-79)	1.2 مم × 0.8 مم × 0.65 مم ^{[ 48 ]}
SOD-723	1.0 مم × 0.6 مم × 0.65 مم ^{[ 49 ]}
SOD-923	0.8 مم × 0.6 مم × 0.4 مم ^{[ 50 ]}

وجه بدون أسلاك ذو قطب معدني (MELF)

تتكون في الغالب من مقاومات وثنائيات ؛ وهي مكونات أسطوانية الشكل، ولا تتطابق أبعادها مع أبعاد المراجع المستطيلة للرموز المتطابقة. ^[⁵¹^]

طَرد	أبعاد	التصنيف النموذجي للمقاومة
طَرد	أبعاد	الطاقة (واط)	الجهد (فولت)
MicroMELF (MMU)، 0102	2.2 مم × ⌀ 1.1 مم	0.2–0.3	150
ميني ميلف (فنون القتال المختلطة)، 0204	3.6 مم × ⌀ 1.4 مم	0.25–0.4	200
MELF (MMB)، 0207	5.8 مم × ⌀ 2.2 مم	0.4–1.0	300

DO-214

تُستخدم عادةً في مقومات التيار، وثنائيات شوتكي، وغيرها من الثنائيات.

طَرد	الأبعاد ( بما في ذلك الأسلاك) (الطول، نموذجي × العرض، نموذجي × الارتفاع، الحد الأقصى)
DO-214AA (SMB)	5.4 مم × 3.6 مم × 2.65 مم ^{[ 52 ]}
DO-214AB (SMC)	7.95 مم × 5.9 مم × 2.25 مم ^{[ 52 ]}
DO-214AC (SMA)	5.2 مم × 2.6 مم × 2.15 مم ^{[ 52 ]}

حزم ثلاثية ورباعية الأطراف

ترانزستور صغير الحجم (SOT)

طَرد	الأسماء المستعارة	الأبعاد (باستثناء الأسلاك) (الطول، نموذجي × العرض، نموذجي × الارتفاع، الحد الأقصى)	عدد المحطات الطرفية	ملاحظة
SOT-23-3	TO-236-3، SC-59	2.92 مم × 1.3 مم × 1.12 مم ^{[ 53 ]}	3
SOT-89	TO-243، ^{[ 54 ]} SC-62 ^{[ 55 ]}	4.5 مم × 2.5 مم × 1.5 مم ^{[ 56 ]}	4	يتم توصيل الدبوس المركزي بلوحة نقل حراري كبيرة
SOT-143	TO-253	2.9 مم × 1.3 مم × 1.22 مم ^{[ 57 ]}	4	جسم مدبب، وسادة واحدة أكبر تشير إلى الطرف 1
SOT-223	TO-261	6.5 مم × 3.5 مم × 1.8 مم ^{[ 58 ]}	4	أحد الأطراف عبارة عن وسادة كبيرة لنقل الحرارة
SOT-323	SC-70	2 مم × 1.25 مم × 1.1 مم ^{[ 59 ]}	3
SOT-416	SC-75	1.6 مم × 0.8 مم × 0.9 مم ^{[ 60 ]}	3
SOT-663		1.6 مم × 1.2 مم × 0.6 مم ^{[ 61 ]}	3
SOT-723		1.2 مم × 0.8 مم × 0.55 ^{[ 62 ]}	3	يحتوي على سلك مسطح
SOT-883	SC-101	1 مم × 0.6 مم × 0.5 مم ^{[ 63 ]}	3	خالٍ من الرصاص

آخر

DPAK (TO-252، SOT-428): تغليف منفصل. طورته شركة موتورولا لتضمين الأجهزة ذات الطاقة العالية. يتوفر بإصدارات بثلاثة أطراف ^{[ 64 ]} أو بخمسة أطراف ^{[ 65 ]} .
D2PAK (TO-263، SOT-404): أكبر من DPAK؛ وهو في الأساس مكافئ للتركيب السطحي لعبوة TO220 ذات الثقوب. يتوفر بإصدارات ذات 3 أو 5 أو 6 أو 7 أو 8 أو 9 أطراف. ^{[ 66 ]}
D3PAK (TO-268): أكبر حجماً من D2PAK. ^{[ 67 ]}^{[ 68 ]}

حزم مكونة من خمسة وستة أطراف

ترانزستور صغير الحجم (SOT)

طَرد	الأسماء المستعارة	الأبعاد (باستثناء الأسلاك) (الطول، نموذجي × العرض، نموذجي × الارتفاع، الحد الأقصى)	عدد المحطات الطرفية	سواء كانت تحتوي على الرصاص أو لا تحتوي عليه
SOT-23-6	SOT-26، SC-74	2.9 مم × 1.3 مم × 1.3 مم ^{[ 69 ]}	6	الرصاص
SOT-353	SC-88A	2 مم × 1.25 مم × 0.95 مم ^{[ 70 ]}	5	الرصاص
SOT-363	SC-88، SC-70-6	2 مم × 1.25 مم × 0.95 مم ^{[ 71 ]}	6	الرصاص
SOT-563		1.6 مم × 1.2 مم × 0.6 مم ^{[ 72 ]}	6	الرصاص
SOT-665		1.6 مم × 1.6 مم × 0.55 مم ^{[ 73 ]}	5	الرصاص
SOT-666		1.6 مم × 1.2 مم × 0.6 مم ^{[ 74 ]}	6	الرصاص
SOT-886		1.45 مم × 1 مم × 0.5 مم ^{[ 75 ]}	6	بدون رصاص
SOT-891		1 مم × 1 مم × 0.5 مم ^{[ 76 ]}	6	بدون رصاص
SOT-953		1 مم × 0.8 مم × 0.5 مم ^{[ 77 ]}	5	الرصاص
SOT-963		1 مم × 1 مم × 0.5 مم ^{[ 78 ]}	6	الرصاص
SOT-1115		1 مم × 0.9 مم × 0.35 مم ^{[ 79 ]}	6	بدون رصاص
SOT-1202		1 مم × 1 مم × 0.35 مم ^{[ 80 ]}	6	بدون رصاص

حزم تحتوي على أكثر من ستة أطراف

مزدوج الخط

كانت العبوات المسطحة من أوائل العبوات التي يتم تركيبها على السطح.

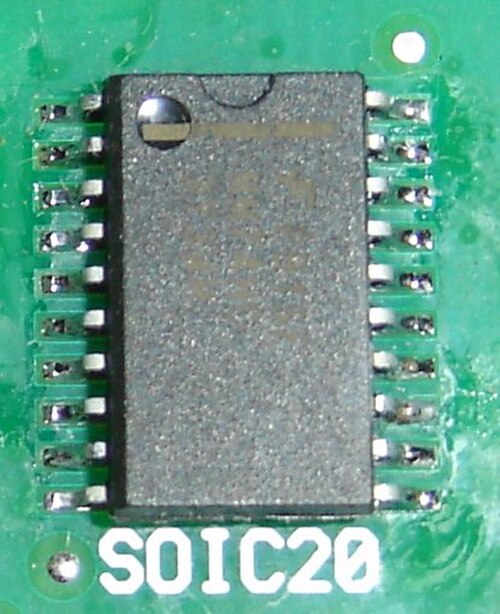

الدائرة المتكاملة ذات المخطط الصغير (SOIC): ثنائية الخط، 8 أو أكثر من الأطراف، شكل طرف جناح النورس، تباعد الأطراف 1.27 مم.
حزمة صغيرة الحجم، ذات رؤوس J (SOJ): هي نفسها حزمة SOIC باستثناء أنها ذات رؤوس J. ^{[ 81 ]}
حزمة رقيقة صغيرة الحجم (TSOP): أرق من SOIC مع تباعد أصغر بين الدبابيس يبلغ 0.5 مم.
حزمة صغيرة الحجم قابلة للانكماش (SSOP): تباعد الدبابيس 0.65 مم، وأحيانًا 0.635 مم أو في بعض الحالات 0.8 مم.
حزمة صغيرة الحجم ذات انكماش رقيق (TSSOP).
حزمة صغيرة الحجم ربع الحجم (QSOP): بمسافة بين الدبابيس تبلغ 0.635 مم.
حزمة ذات مخطط صغير جدًا (VSOP): أصغر من QSOP؛ تباعد الدبابيس 0.4 أو 0.5 أو 0.65 مم.
ثنائي مسطح بدون رصاص (DFN): حجم أصغر من نظيره المحتوي على الرصاص.

رباعي الخطوط

حامل رقاقة بلاستيكي ذو أطراف توصيل (PLCC): مربع، ذو أطراف توصيل على شكل حرف J، تباعد الأطراف 1.27 مم
حزمة رباعية مسطحة ( QFP ): أحجام متنوعة، مع دبابيس على جميع الجوانب الأربعة
حزمة رباعية مسطحة منخفضة الارتفاع ( LQFP ): ارتفاعها 1.4 مم، بأحجام مختلفة ودبابيس على جميع جوانبها الأربعة
عبوة بلاستيكية رباعية مسطحة ( PQFP )، وهي عبارة عن مربع مزود بدبابيس على جميع جوانبه الأربعة، 44 دبوسًا أو أكثر.
عبوة سيراميك رباعية مسطحة ( CQFP ): مشابهة لعبوة PQFP
حزمة رباعية مسطحة مترية ( MQFP ): حزمة QFP ذات توزيع دبابيس متري
حزمة رباعية مسطحة رقيقة ( TQFP )، وهي نسخة أرق من حزمة رباعية مسطحة رقيقة (LQFP).
رباعي مسطح بدون رصاص ( QFN ): حجم أصغر من نظيره المحتوي على الرصاص
حامل الرقاقة بدون أسلاك (LCC): يتم غرس نقاط التلامس عموديًا لتسهيل عملية اللحام. شائع في إلكترونيات الطيران نظرًا لمقاومته للاهتزازات الميكانيكية.
حزمة الإطار الميكروي ( MLP ، MLF ): بمسافة تلامس 0.5 مم، بدون أطراف (مثل QFN).
رقاقة الطاقة الرباعية المسطحة بدون رصاص ( PQFN ): مع وسادات رقاقة مكشوفة لتشتيت الحرارة

مصفوفات الشبكة

مصفوفة شبكة الكرات (BGA): مصفوفة مربعة أو مستطيلة من كرات اللحام على سطح واحد، والمسافة بين الكرات عادة ما تكون 1.27 مم (0.050 بوصة)
- مصفوفة شبكية كروية دقيقة ( FBGA ): مصفوفة مربعة أو مستطيلة من كرات اللحام على سطح واحد
- مصفوفة شبكية كروية دقيقة منخفضة الارتفاع ( LFBGA ): عبارة عن مصفوفة مربعة أو مستطيلة من كرات اللحام على سطح واحد، بمسافة بين الكرات تبلغ عادةً 0.8 مم
- مصفوفة الكرات الدقيقة ( μBGA ): تباعد الكرات أقل من 1 مم
- مصفوفة شبكية كروية دقيقة ذات تباعد دقيق ( TFBGA ): عبارة عن مصفوفة مربعة أو مستطيلة من كرات اللحام على سطح واحد، ويبلغ التباعد بين الكرات عادةً 0.5 مم
مصفوفة شبكة التوصيل الأرضي (LGA): عبارة عن مجموعة من نقاط التوصيل الأرضية فقط. تشبه في مظهرها مصفوفة QFN ، ولكن يتم التوصيل بواسطة دبابيس زنبركية داخل مقبس بدلاً من اللحام.
مصفوفة الشبكة العمودية (CGA): حزمة دوائر تكون فيها نقاط الإدخال والإخراج عبارة عن أسطوانات أو أعمدة لحام عالية الحرارة مرتبة بنمط شبكي.
- مصفوفة شبكية من الأعمدة الخزفية (CCGA): عبارة عن حزمة دوائر كهربائية تكون فيها نقاط الإدخال والإخراج عبارة عن أسطوانات أو أعمدة ملحومة بدرجة حرارة عالية مرتبة بنمط شبكي. جسم المكون مصنوع من السيراميك.
حزمة بدون رصاص (LLP): حزمة ذات توزيع دبابيس متري ( بمسافة 0.5 مم).

الأجهزة غير المعبأة

على الرغم من أنها أجهزة تركيب سطحية، إلا أن هذه الأجهزة تتطلب عملية تجميع محددة.

تُزوَّد رقاقة السيليكون على اللوحة (COB) ، وهي رقاقة سيليكون عارية ، عادةً ما تكون دائرة متكاملة، بدون غلاف (وهو عادةً إطار توصيل مصبوب بالإيبوكسي ) وتُثبَّت، غالبًا بالإيبوكسي، مباشرةً على لوحة الدوائر. ثم تُوصَّل الرقاقة بالأسلاك وتُحمَى من التلف الميكانيكي والتلوث بواسطة طبقة إيبوكسية .
تقنية رقاقة على دائرة مرنة (COF)، وهي نوع من تقنية رقاقة على دائرة مرنة (COB)، حيث يتم تثبيت الرقاقة مباشرة على دائرة مرنة . كما تُعد عملية الربط الآلي بالشريط عملية رقاقة على دائرة مرنة أيضاً.
تقنية رقاقة على الزجاج (COG)، وهي نوع مختلف من تقنية رقاقة على الزجاج (COB)، حيث يتم تركيب رقاقة، عادةً ما تكون وحدة تحكم شاشة الكريستال السائل (LCD)، مباشرة على الزجاج.
تقنية رقاقة على سلك (COW)، وهي نوع من تقنية رقاقة على سلك (COB)، حيث تُثبّت رقاقة، عادةً ما تكون رقاقة LED أو رقاقة RFID، مباشرةً على سلك، مما يجعله سلكًا رفيعًا ومرنًا للغاية. ويمكن بعد ذلك تغطية هذا السلك بالقطن أو الزجاج أو مواد أخرى لصنع منسوجات ذكية أو منسوجات إلكترونية.

غالباً ما توجد اختلافات طفيفة في تفاصيل التغليف من مصنع لآخر، وعلى الرغم من استخدام التسميات القياسية، إلا أن المصممين بحاجة إلى تأكيد الأبعاد عند تصميم لوحات الدوائر المطبوعة.

انظر أيضاً

مراجع

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 "متحف مجموعة وحدات المعالجة المركزية - معلومات عن تغليف الرقائق" . ذا سي بي يو شاك . تم الاطلاع عليه بتاريخ 15 ديسمبر 2011 .
↑ "اعتبارات التعبئة والتغليف (الأساليب والمواد وإعادة التدوير)" (ملف PDF) . مؤرشف من الأصل (ملف PDF) بتاريخ 15 أغسطس 2011. تم الاطلاع عليه بتاريخ 3 فبراير 2011 .
١ ٢ ٣ ٤ ٥ ٦ ٧ ٨ ٩ ١٠ ١١ ١٢ ١٣ ١٤ ١٥ ١٦ ١٧ ١٨ ١٩ ٢٠ ٢١ ٢٢ ٢٣ ٢٤ ٢٥ ٢٦ ٢٧ ٢٨ ٢٩ ٣٠ ٣١ ٣٢ ٣٣ ٣٤ ٣٥ ٣٦ ٣٧ ٣٨ ٣٩ " أنواع حزم الدوائر المتكاملة؛ SOIC. حزمة جهاز التثبيت السطحي" . Interfacebus.com. مؤرشف من الأصل في ٣٠ نوفمبر ٢٠١١. تم الاسترجاع في ١٥ ديسمبر ٢٠١١ .
↑ "منتجات تغليف CERPACK من ناشيونال سيميكوندكتور" . National.com. مؤرشف من الأصل بتاريخ 18 فبراير 2012. تم الاطلاع عليه بتاريخ 15 ديسمبر 2011 .
↑ "منتجات تغليف CQGP من ناشيونال سيميكوندكتور" . National.com. مؤرشف من الأصل بتاريخ 21 أكتوبر 2007. تم الاطلاع عليه بتاريخ 15 ديسمبر 2011 .
↑ "حزمة الشراكة المحدودة الوطنية" . National.com. مؤرشف من الأصل بتاريخ 13 فبراير 2011. تم الاطلاع عليه بتاريخ 15 ديسمبر 2011 .
↑ "السيراميك المُحرق بدرجة حرارة منخفضة LTCC" . Minicaps.com . تم الاطلاع عليه بتاريخ 15 ديسمبر 2011 .
↑ فراي، آر سي؛ غابارا، تي جيه؛ تاي، كيه إل؛ فيشر، دبليو سي؛ كناور، إس سي (1993). "تقييم أداء وصلات الرقاقات المتعددة باستخدام تصميمات مخصصة لمخازن الإدخال/الإخراج". المؤتمر والمعرض الدولي السنوي السادس لـ IEEE حول الدوائر المتكاملة الخاصة بالتطبيقات . IEEE . الصفحات 464-467 . doi : 10.1109/ASIC.1993.410760 . ISBN 978-0-7803-1375-0. S2CID 61288567 .
↑ "شركة ناشيونال سيميكوندكتور تطلق جيلاً جديداً من حزم الدوائر المتكاملة فائقة الصغر ذات عدد الأطراف العالي" . ناشيونال سيميكوندكتور. مؤرشف من الأصل بتاريخ 18 فبراير 2012. تم الاطلاع عليه بتاريخ 15 ديسمبر 2011 .
↑ "شركة كونيكسانت سيستمز - كونيكسانت أول من أطلق جهاز فك تشفير DVB-S2 وجهاز فك تشفير FEC" . ir.conexant.com . مؤرشف من الأصل بتاريخ 18 أغسطس 2011.
↑ "البيانات الصحفية - شركة موتورولا موبيليتي" . Motorola.com . تم الاطلاع عليه بتاريخ 15 ديسمبر 2011 .
↑ "معالجات Xilinx CPLDs الجديدة ذات بنكين للإدخال/الإخراج" . Eetasia.com. 8 ديسمبر 2004. تم الاطلاع عليه بتاريخ 15 ديسمبر 2011 .
↑ "الحزم" . Chelseatech.com. 15 نوفمبر 2010. تم الاطلاع عليه في 15 ديسمبر 2011 .
↑ "تغميسة اللحام الجانبي لعبوة رقائق البطاطس" . مؤرشف من الأصل في 20 نوفمبر 2008. تم الاطلاع عليه في 24 أكتوبر 2009 .
1 2 3 4 "مصطلحات التغليف" . شركة تكساس إنسترومنتس .
↑ "CSP - Chip Scale Package" . Siliconfareast.com . تم الاطلاع عليه بتاريخ 15 ديسمبر 2011 .
1 2 "فهم تقنيات التغليف بتقنية Flip-Chip و Chip-Scale وتطبيقاتها - Maxim" . Maxim-ic.com. 18 أبريل 2007. تم الاطلاع عليه بتاريخ 15 ديسمبر 2011 .
1 2 "مراجعة موازين الرقائق على الإنترنت" . Chipscalereview.com . تم الاطلاع عليه بتاريخ 15 ديسمبر 2011 .
↑ ملاحظة التطبيق nxp.com
↑ "أجهزة باناسونيك الصناعية" .
↑ "تقنية التغليف | ناشيونال سيميكوندكتور - رسومات التغليف، وعلامات الأجزاء، ورموز التغليف، وLLP، وmicro SMD، وMicro-Array" . National.com. مؤرشف من الأصل في 1 أغسطس 2010. تم الاطلاع عليه في 15 ديسمبر 2011 .
↑ "كيفية صنع رقائق على لوحات - تعلم سبارك فن" .
↑ "الاختلافات الميكانيكية بين حزم MAP-BGA ذات 252 طرفًا وحزم PBGA ذات 252 طرفًا" (ملف PDF) . شركة فريسكيل لأشباه الموصلات. يناير 2005. مؤرشف من النسخة الأصلية (ملف PDF) في 28 يونيو 2006.
↑ "حزمة TO-226" . مؤرشفة من الأصل في 23 أغسطس 2010.
1 2 3 4 5 6 7 "التغليف" . www.infineon.com . شركة إنفينون تكنولوجيز . تم الاطلاع عليه بتاريخ 15 مارس 2024 .
↑ "أبعاد حزمة TSSOP-8 من شركة Diodes Incorporated" (PDF) .
↑ "حزمة F -- 14-Lead Plastic TSSOP (4.4mm)-- (مرجع LTC DWG # 05-08-1650)" (PDF) .
↑ "حزمة F -- 20-Lead Plastic TSSOP (4.4mm) -- (Reference LTC DWG # 05-08-1650)" (PDF) .
↑ مخطط الحزمة maximintegrated.com
↑ "نظرة عامة على عائلة TinyLogic من Fairchild" (ملف PDF) . 22 مارس 2013. مؤرشف من الأصل (ملف PDF) في 8 يناير 2015.
↑ الاتصال عن قرب - التكنولوجيا ، 2004، مؤرشف من الأصل في 18 يوليو 2009
↑ موراتا، تسونيو (5 سبتمبر 2012). "أصغر مكثف سيراميكي متجانس في العالم من موراتا - حجم 0201 مليمتر (0.25 مم × 0.125 مم)" (بيان صحفي). كيوتو، اليابان: شركة موراتا للتصنيع المحدودة. مؤرشف من الأصل في 28 ديسمبر 2015. تم الاطلاع عليه في 28 ديسمبر 2015 .
↑ "الورقة البيضاء 0201 و01005: التبني في الصناعة" (ملف PDF) . تم الاطلاع عليه بتاريخ 7 فبراير 2018 .
↑ "سلسلة مقاومات رقائقية فائقة الصغر من نوع SMR" (ملف PDF) . ورقة البيانات . شركة روهم لأشباه الموصلات .
1 2 3 4 5 6 7 8 9 10 11 "مقاومات رقائقية ذات طبقة سميكة" (ملف PDF) . ورقة بيانات . باناسونيك . مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 9 فبراير 2014.
↑ "مقاوم رقاقة ذو طبقة سميكة - سلسلة SMDC" (ملف PDF) . ورقة البيانات . شركة Electronic Sensor + Resistor GmbH. مؤرشف من الأصل (ملف PDF) بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .
↑ "مرشحات كبح التداخل الكهرومغناطيسي من نوع SMD/BLOCK EMIFIL" (ملف PDF) . كتالوج . شركة موراتا للتصنيع المحدودة. مؤرشف من الأصل بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .
↑ "صمامات بولي فيوز® القابلة لإعادة الضبط SMD2920" (ملف PDF) . ورقة بيانات . ليتلفيوز . تم الاطلاع عليها بتاريخ 28 ديسمبر 2015 .
↑ "سلسلة TLJ - مكثفات رقائقية صلبة من التنتالوم ذات جهد عالٍ للاستخدام المنزلي" (ملف PDF) . ورقة بيانات . شركة AVX . مؤرشفة (ملف PDF) من الأصل بتاريخ 28 ديسمبر 2015. تم الاطلاع عليها بتاريخ 28 ديسمبر 2015 .
↑ "مكثفات التنتالوم السطحية - التنتالوم القياسي" (ملف PDF) . كتالوج . شركة كيميت للإلكترونيات . 6 سبتمبر 2011. مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 26 ديسمبر 2011. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .
↑ "مكثفات إلكتروليتية من الألومنيوم بتقنية SMT" (ملف PDF) . ورقة بيانات . باناسونيك . مؤرشفة من الأصل (ملف PDF) بتاريخ 1 مارس 2012. تم الاطلاع عليها بتاريخ 28 ديسمبر 2015 .
↑ "دليل التطبيق - مكثفات الألومنيوم بتقنية SMT" (ملف PDF) . الموارد . كورنيل دوبيلير. مؤرشف (ملف PDF) من الأصل بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .
↑ "مكثفات إلكتروليتية من الألومنيوم للتركيب السطحي - سلسلة Alchip-MVA" (ملف PDF) . شركة نيبون كيمي-كون . تاريخ الاسترجاع: 28 ديسمبر 2015 .
↑ "حزمة زجاجية محكمة الإغلاق مثبتة على السطح SOD 80C" (ملف PDF) . شركة NXP لأشباه الموصلات . مؤرشفة (ملف PDF) من الأصل بتاريخ 23 أبريل 2012. تم الاطلاع عليها بتاريخ 28 ديسمبر 2015 .
↑ "ورقة بيانات المصمم™ - ثنائيات زينر السيليكونية للتثبيت السطحي - عبوة بلاستيكية SOD-123" (ملف PDF) . موتورولا . تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .
↑ "عبوة بلاستيكية SOD128 مثبتة على السطح" (ملف PDF) . شركة NXP لأشباه الموصلات . 2017. مؤرشف (ملف PDF) من الأصل بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .
↑ "عبوة بلاستيكية SOD323 للتثبيت السطحي" (ملف PDF) . شركة NXP لأشباه الموصلات . 2019. مؤرشف (ملف PDF) من الأصل في 19 نوفمبر 2012. تم الاطلاع عليه في 28 ديسمبر 2015 .
↑ "مخطط حزمة SOD523" (ملف PDF) . شركة NXP لأشباه الموصلات . 2008. مؤرشف (ملف PDF) من الأصل بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .
↑ "Comchip CDSP400-G" (ملف PDF) . ورقة البيانات . شركة Comchip Technology Corporation . مؤرشف (ملف PDF) من الأصل بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .
↑ "SOD923 Microlead عبوة بلاستيكية صغيرة جدًا مثبتة على السطح" (ملف PDF) . ورقة البيانات . شركة NXP لأشباه الموصلات .
↑ "مقاومات MELF ذات الأغشية الرقيقة الاحترافية" (ملف PDF) . شركة فيشاي إنترتكنولوجي . 22 أبريل 2014. مؤرشف (ملف PDF) من الأصل في 28 ديسمبر 2015. تم الاطلاع عليه في 28 ديسمبر 2015 .
1 2 3 "أبعاد غلاف المنتج - U-DFN1616-6 (النوع F)" (ملف PDF) . شركة Diodes Incorporated . مؤرشف (ملف PDF) من الأصل بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .
↑ "رسم تخطيطي للعبوة - P3.064" (ملف PDF) . شركة إنترسيل . مؤرشف (ملف PDF) من الأصل بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .
↑ "حزمة ترانزستور صغيرة الحجم بثلاثة أطراف [ SOT-89 ] (RK-3)" (ملف PDF) . شركة Analog Devices . 12 سبتمبر 2013. مؤرشف (ملف PDF) من الأصل في 28 ديسمبر 2015. تم الاطلاع عليه في 28 ديسمبر 2015 .
↑ "معايير أبعاد أجهزة أشباه الموصلات" (ملف PDF) . رابطة الصناعات الإلكترونية اليابانية . 15 أبريل 1996. مؤرشف (ملف PDF) من الأصل في 28 ديسمبر 2015. تم الاطلاع عليه في 28 ديسمبر 2015 .
↑ "معلومات التغليف - SOT-89" (ملف PDF) . ريكو . مؤرشف (ملف PDF) من الأصل بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .
↑ حزمة ترانزستور صغيرة الحجم ذات 4 أطراف analog.com
↑ "حزمة SOT-233 المصبوبة" (ملف PDF) . شركة فيرتشايلد لأشباه الموصلات . 26 فبراير 2008. مؤرشف (ملف PDF) من الأصل في 28 ديسمبر 2015. تم الاطلاع عليه في 28 ديسمبر 2015 .
↑ "مخطط حزمة SOT323" (ملف PDF) . شركة NXP لأشباه الموصلات . 2008. مؤرشف من الأصل (ملف PDF) بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .
↑ "مخطط حزمة SOT416" (ملف PDF) . شركة NXP لأشباه الموصلات . 2010. مؤرشف من الأصل (ملف PDF) بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .
↑ "مخطط حزمة SOT663" (ملف PDF) . شركة NXP لأشباه الموصلات . 2008. مؤرشف (ملف PDF) من الأصل بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .
↑ "مخطط الهيكل الميكانيكي SOT-723" (ملف PDF) . شركة ON Semiconductor . 10 أغسطس 2009. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .
↑ "مخطط حزمة SOT883" (ملف PDF) . شركة NXP لأشباه الموصلات . 2008. مؤرشف (ملف PDF) من الأصل بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .
↑ "أبعاد غلاف D-PAK (TO-252AA)" (ملف PDF) . شركة فيشاي إنترتكنولوجي . 5 ديسمبر 2012. مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .
↑ "مخطط الهيكل الميكانيكي - DPAK-5" (ملف PDF) . شركة ON Semiconductor . 15 مايو 2014. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .
↑ "أبعاد مخطط D2PAK" (ملف PDF) . شركة فيشاي إنترتكنولوجي . 8 يوليو 2015. مؤرشف من الأصل (ملف PDF) بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .
↑ "صمام ثنائي مقوم طوري" (ملف PDF) . شركة IXYS . 2002. مؤرشف (ملف PDF) من الأصل بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .
↑ المشرف (18 أكتوبر 2021). "D3PAK: حزمة ديكاوات 3 (TO-268، حزمة منفصلة) | MADPCB" . تصنيع لوحات الدوائر المطبوعة، وتجميعها، وتصميمها - MADPCB . تم الاطلاع عليه بتاريخ 8 أبريل 2022 .
↑ "P6.064 رسم تخطيطي للحزمة" (ملف PDF) . إنترسيل . 2010. مؤرشف (ملف PDF) من الأصل بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .
↑ "مخطط حزمة SOT353" (ملف PDF) . شركة NXP لأشباه الموصلات . 2008. مؤرشف من الأصل (ملف PDF) بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .
↑ "مخطط حزمة SOT363" (ملف PDF) . شركة NXP لأشباه الموصلات . 2008. مؤرشف من الأصل (ملف PDF) بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .
↑ "تفاصيل حزمة SOT563" (ملف PDF) . شركة سنترال سيميكوندكتور. 22 مايو 2015. مؤرشف (ملف PDF) من الأصل في 28 ديسمبر 2015. تم الاطلاع عليه في 28 ديسمبر 2015 .
↑ "مخطط حزمة SOT665" (ملف PDF) . شركة NXP لأشباه الموصلات . 2008. مؤرشف من الأصل (ملف PDF) بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .
↑ "مخطط حزمة SOT666" (ملف PDF) . شركة NXP لأشباه الموصلات . 2008. مؤرشف من الأصل (ملف PDF) بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .
↑ "مخطط حزمة SOT886" (ملف PDF) . شركة NXP لأشباه الموصلات . 2017.
↑ "SOT891 XSON6: غلاف بلاستيكي صغير الحجم ورقيق للغاية؛ بدون أطراف توصيل" (ملف PDF) . شركة NXP لأشباه الموصلات . 2016.
↑ "معلومات حزمة SOT953" (ملف PDF) . شركة Diodes Incorporated . 2017.
↑ "تفاصيل حزمة SOT963" (ملف PDF) . شركة سنترال سيميكوندكتور، 2010.
↑ "مخطط حزمة SOT1115" (ملف PDF) . شركة NXP لأشباه الموصلات . 2010. مؤرشف من الأصل (ملف PDF) بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .
↑ "مخطط حزمة SOT1202" (ملف PDF) . شركة NXP لأشباه الموصلات . 2010. مؤرشف من الأصل (ملف PDF) بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .
↑ "أنواع تغليف الدوائر المتكاملة" . www.SiliconFarEast.com. مؤرشف من الأصل بتاريخ 26 يوليو 2013. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .

روابط خارجية

قائمة JEDEC JEP95 الرسمية لجميع (أكثر من 500) حزمة إلكترونية قياسية
فهرس معلومات التغليف من فيرتشايلد
قائمة مصورة لأنواع الحزم المختلفة، مع روابط للأبعاد/الميزات النموذجية لكل منها
معلومات تغليف إنترسيل
ICpackage.org
أبعاد تخطيط وسادة اللحام
الجمعية الدولية للإلكترونيات الدقيقة والتغليف
جدول بيانات يتضمن أبعاد وأسماء مخططات أشباه الموصلات، مع روابط مرجعية بين حزم JEDEC وProElectron والحزم السوفيتية والتجارية، القديمة والحديثة. يتم تحديثه مرتين سنوياً.
صفحة ويب مؤرشفة تحتوي على روابط لمجموعات رسومات التغليف لأنواع وحدات الطاقة SMD، والمغلقة، والبلاستيكية، وRF، والمحورية، والهجينة، والتي تتوافق مع الأبعاد والأسماء المدرجة في صفحات جداول البيانات السابقة.

[cpushack-1] 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 "متحف مجموعة وحدات المعالجة المركزية - معلومات عن تغليف الرقائق" . ذا سي بي يو شاك . تم الاطلاع عليه بتاريخ 15 ديسمبر 2011 .

[2] "اعتبارات التعبئة والتغليف (الأساليب والمواد وإعادة التدوير)" (ملف PDF) . مؤرشف من الأصل (ملف PDF) بتاريخ 15 أغسطس 2011. تم الاطلاع عليه بتاريخ 3 فبراير 2011 .

[interfacebusSOIC-3] ١ ٢ ٣ ٤ ٥ ٦ ٧ ٨ ٩ ١٠ ١١ ١٢ ١٣ ١٤ ١٥ ١٦ ١٧ ١٨ ١٩ ٢٠ ٢١ ٢٢ ٢٣ ٢٤ ٢٥ ٢٦ ٢٧ ٢٨ ٢٩ ٣٠ ٣١ ٣٢ ٣٣ ٣٤ ٣٥ ٣٦ ٣٧ ٣٨ ٣٩ " أنواع حزم الدوائر المتكاملة؛ SOIC. حزمة جهاز التثبيت السطحي" . Interfacebus.com. مؤرشف من الأصل في ٣٠ نوفمبر ٢٠١١. تم الاسترجاع في ١٥ ديسمبر ٢٠١١ .

[4] "منتجات تغليف CERPACK من ناشيونال سيميكوندكتور" . National.com. مؤرشف من الأصل بتاريخ 18 فبراير 2012. تم الاطلاع عليه بتاريخ 15 ديسمبر 2011 .

[5] "منتجات تغليف CQGP من ناشيونال سيميكوندكتور" . National.com. مؤرشف من الأصل بتاريخ 21 أكتوبر 2007. تم الاطلاع عليه بتاريخ 15 ديسمبر 2011 .

[6] "حزمة الشراكة المحدودة الوطنية" . National.com. مؤرشف من الأصل بتاريخ 13 فبراير 2011. تم الاطلاع عليه بتاريخ 15 ديسمبر 2011 .

[7] "السيراميك المُحرق بدرجة حرارة منخفضة LTCC" . Minicaps.com . تم الاطلاع عليه بتاريخ 15 ديسمبر 2011 .

[8] فراي، آر سي؛ غابارا، تي جيه؛ تاي، كيه إل؛ فيشر، دبليو سي؛ كناور، إس سي (1993). "تقييم أداء وصلات الرقاقات المتعددة باستخدام تصميمات مخصصة لمخازن الإدخال/الإخراج". المؤتمر والمعرض الدولي السنوي السادس لـ IEEE حول الدوائر المتكاملة الخاصة بالتطبيقات . IEEE . الصفحات 464-467 . doi : 10.1109/ASIC.1993.410760 . ISBN 978-0-7803-1375-0. S2CID 61288567 .

[9] "شركة ناشيونال سيميكوندكتور تطلق جيلاً جديداً من حزم الدوائر المتكاملة فائقة الصغر ذات عدد الأطراف العالي" . ناشيونال سيميكوندكتور. مؤرشف من الأصل بتاريخ 18 فبراير 2012. تم الاطلاع عليه بتاريخ 15 ديسمبر 2011 .

[conexant-10] "شركة كونيكسانت سيستمز - كونيكسانت أول من أطلق جهاز فك تشفير DVB-S2 وجهاز فك تشفير FEC" . ir.conexant.com . مؤرشف من الأصل بتاريخ 18 أغسطس 2011.

[11] "البيانات الصحفية - شركة موتورولا موبيليتي" . Motorola.com . تم الاطلاع عليه بتاريخ 15 ديسمبر 2011 .

[12] "معالجات Xilinx CPLDs الجديدة ذات بنكين للإدخال/الإخراج" . Eetasia.com. 8 ديسمبر 2004. تم الاطلاع عليه بتاريخ 15 ديسمبر 2011 .

[13] "الحزم" . Chelseatech.com. 15 نوفمبر 2010. تم الاطلاع عليه في 15 ديسمبر 2011 .

[14] "تغميسة اللحام الجانبي لعبوة رقائق البطاطس" . مؤرشف من الأصل في 20 نوفمبر 2008. تم الاطلاع عليه في 24 أكتوبر 2009 .

[:0-15] 1 2 3 4 "مصطلحات التغليف" . شركة تكساس إنسترومنتس .

[16] "CSP - Chip Scale Package" . Siliconfareast.com . تم الاطلاع عليه بتاريخ 15 ديسمبر 2011 .

[maxim_ucsp-17] 1 2 "فهم تقنيات التغليف بتقنية Flip-Chip و Chip-Scale وتطبيقاتها - Maxim" . Maxim-ic.com. 18 أبريل 2007. تم الاطلاع عليه بتاريخ 15 ديسمبر 2011 .

[chipscalereview0301-18] 1 2 "مراجعة موازين الرقائق على الإنترنت" . Chipscalereview.com . تم الاطلاع عليه بتاريخ 15 ديسمبر 2011 .

[19] ملاحظة التطبيق nxp.com

[20] "أجهزة باناسونيك الصناعية" .

[21] "تقنية التغليف | ناشيونال سيميكوندكتور - رسومات التغليف، وعلامات الأجزاء، ورموز التغليف، وLLP، وmicro SMD، وMicro-Array" . National.com. مؤرشف من الأصل في 1 أغسطس 2010. تم الاطلاع عليه في 15 ديسمبر 2011 .

[22] "كيفية صنع رقائق على لوحات - تعلم سبارك فن" .

[23] "الاختلافات الميكانيكية بين حزم MAP-BGA ذات 252 طرفًا وحزم PBGA ذات 252 طرفًا" (ملف PDF) . شركة فريسكيل لأشباه الموصلات. يناير 2005. مؤرشف من النسخة الأصلية (ملف PDF) في 28 يونيو 2006.

[24] "حزمة TO-226" . مؤرشفة من الأصل في 23 أغسطس 2010.

[irf.com-25] 1 2 3 4 5 6 7 "التغليف" . www.infineon.com . شركة إنفينون تكنولوجيز . تم الاطلاع عليه بتاريخ 15 مارس 2024 .

[26] "أبعاد حزمة TSSOP-8 من شركة Diodes Incorporated" (PDF) .

[27] "حزمة F -- 14-Lead Plastic TSSOP (4.4mm)-- (مرجع LTC DWG # 05-08-1650)" (PDF) .

[28] "حزمة F -- 20-Lead Plastic TSSOP (4.4mm) -- (Reference LTC DWG # 05-08-1650)" (PDF) .

[29] مخطط الحزمة maximintegrated.com

[30] "نظرة عامة على عائلة TinyLogic من Fairchild" (ملف PDF) . 22 مارس 2013. مؤرشف من الأصل (ملف PDF) في 8 يناير 2015.

[31] الاتصال عن قرب - التكنولوجيا ، 2004، مؤرشف من الأصل في 18 يوليو 2009

[Murata_2012-09-05-32] موراتا، تسونيو (5 سبتمبر 2012). "أصغر مكثف سيراميكي متجانس في العالم من موراتا - حجم 0201 مليمتر (0.25 مم × 0.125 مم)" (بيان صحفي). كيوتو، اليابان: شركة موراتا للتصنيع المحدودة. مؤرشف من الأصل في 28 ديسمبر 2015. تم الاطلاع عليه في 28 ديسمبر 2015 .

[33] "الورقة البيضاء 0201 و01005: التبني في الصناعة" (ملف PDF) . تم الاطلاع عليه بتاريخ 7 فبراير 2018 .

[Rohm009005Resistor-34] "سلسلة مقاومات رقائقية فائقة الصغر من نوع SMR" (ملف PDF) . ورقة البيانات . شركة روهم لأشباه الموصلات .

[PanasonicResistor-35] 1 2 3 4 5 6 7 8 9 10 11 "مقاومات رقائقية ذات طبقة سميكة" (ملف PDF) . ورقة بيانات . باناسونيك . مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 9 فبراير 2014.

[electronic_sensor_resistor-36] "مقاوم رقاقة ذو طبقة سميكة - سلسلة SMDC" (ملف PDF) . ورقة البيانات . شركة Electronic Sensor + Resistor GmbH. مؤرشف من الأصل (ملف PDF) بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .

[Murata_Catalog_C31E-26-37] "مرشحات كبح التداخل الكهرومغناطيسي من نوع SMD/BLOCK EMIFIL" (ملف PDF) . كتالوج . شركة موراتا للتصنيع المحدودة. مؤرشف من الأصل بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .

[Littelfuse_SMD2920-38] "صمامات بولي فيوز® القابلة لإعادة الضبط SMD2920" (ملف PDF) . ورقة بيانات . ليتلفيوز . تم الاطلاع عليها بتاريخ 28 ديسمبر 2015 .

[AVX_TLJ-39] "سلسلة TLJ - مكثفات رقائقية صلبة من التنتالوم ذات جهد عالٍ للاستخدام المنزلي" (ملف PDF) . ورقة بيانات . شركة AVX . مؤرشفة (ملف PDF) من الأصل بتاريخ 28 ديسمبر 2015. تم الاطلاع عليها بتاريخ 28 ديسمبر 2015 .

[KEMET_TC101-40] "مكثفات التنتالوم السطحية - التنتالوم القياسي" (ملف PDF) . كتالوج . شركة كيميت للإلكترونيات . 6 سبتمبر 2011. مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 26 ديسمبر 2011. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .

[Panasonic_Electrolytic-41] "مكثفات إلكتروليتية من الألومنيوم بتقنية SMT" (ملف PDF) . ورقة بيانات . باناسونيك . مؤرشفة من الأصل (ملف PDF) بتاريخ 1 مارس 2012. تم الاطلاع عليها بتاريخ 28 ديسمبر 2015 .

[CDE_SMT_Application_Guide-42] "دليل التطبيق - مكثفات الألومنيوم بتقنية SMT" (ملف PDF) . الموارد . كورنيل دوبيلير. مؤرشف (ملف PDF) من الأصل بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .

[Nippon_MVA-43] "مكثفات إلكتروليتية من الألومنيوم للتركيب السطحي - سلسلة Alchip-MVA" (ملف PDF) . شركة نيبون كيمي-كون . تاريخ الاسترجاع: 28 ديسمبر 2015 .

[SOD80C_NXP-44] "حزمة زجاجية محكمة الإغلاق مثبتة على السطح SOD 80C" (ملف PDF) . شركة NXP لأشباه الموصلات . مؤرشفة (ملف PDF) من الأصل بتاريخ 23 أبريل 2012. تم الاطلاع عليها بتاريخ 28 ديسمبر 2015 .

[Motorola_MMSZ4678T1-45] "ورقة بيانات المصمم™ - ثنائيات زينر السيليكونية للتثبيت السطحي - عبوة بلاستيكية SOD-123" (ملف PDF) . موتورولا . تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .

[SOD128_NXP-46] "عبوة بلاستيكية SOD128 مثبتة على السطح" (ملف PDF) . شركة NXP لأشباه الموصلات . 2017. مؤرشف (ملف PDF) من الأصل بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .

[SOD323_NXP-47] "عبوة بلاستيكية SOD323 للتثبيت السطحي" (ملف PDF) . شركة NXP لأشباه الموصلات . 2019. مؤرشف (ملف PDF) من الأصل في 19 نوفمبر 2012. تم الاطلاع عليه في 28 ديسمبر 2015 .

[NXP_SOD523-48] "مخطط حزمة SOD523" (ملف PDF) . شركة NXP لأشباه الموصلات . 2008. مؤرشف (ملف PDF) من الأصل بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .

[Digikey_Comchip-49] "Comchip CDSP400-G" (ملف PDF) . ورقة البيانات . شركة Comchip Technology Corporation . مؤرشف (ملف PDF) من الأصل بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .

[NXP_SOD923-50] "SOD923 Microlead عبوة بلاستيكية صغيرة جدًا مثبتة على السطح" (ملف PDF) . ورقة البيانات . شركة NXP لأشباه الموصلات .

[Vishay_MELF-51] "مقاومات MELF ذات الأغشية الرقيقة الاحترافية" (ملف PDF) . شركة فيشاي إنترتكنولوجي . 22 أبريل 2014. مؤرشف (ملف PDF) من الأصل في 28 ديسمبر 2015. تم الاطلاع عليه في 28 ديسمبر 2015 .

[Diodes_U-DFN1616-6-52] 1 2 3 "أبعاد غلاف المنتج - U-DFN1616-6 (النوع F)" (ملف PDF) . شركة Diodes Incorporated . مؤرشف (ملف PDF) من الأصل بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .

[Intersil_P3.064-53] "رسم تخطيطي للعبوة - P3.064" (ملف PDF) . شركة إنترسيل . مؤرشف (ملف PDF) من الأصل بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .

[Analog_SOT-89-54] "حزمة ترانزستور صغيرة الحجم بثلاثة أطراف [ SOT-89 ] (RK-3)" (ملف PDF) . شركة Analog Devices . 12 سبتمبر 2013. مؤرشف (ملف PDF) من الأصل في 28 ديسمبر 2015. تم الاطلاع عليه في 28 ديسمبر 2015 .

[EIAJ_1996-55] "معايير أبعاد أجهزة أشباه الموصلات" (ملف PDF) . رابطة الصناعات الإلكترونية اليابانية . 15 أبريل 1996. مؤرشف (ملف PDF) من الأصل في 28 ديسمبر 2015. تم الاطلاع عليه في 28 ديسمبر 2015 .

[Ricoh_SOT-89-56] "معلومات التغليف - SOT-89" (ملف PDF) . ريكو . مؤرشف (ملف PDF) من الأصل بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .

[57] حزمة ترانزستور صغيرة الحجم ذات 4 أطراف analog.com

[Fairchild_SOT-233-58] "حزمة SOT-233 المصبوبة" (ملف PDF) . شركة فيرتشايلد لأشباه الموصلات . 26 فبراير 2008. مؤرشف (ملف PDF) من الأصل في 28 ديسمبر 2015. تم الاطلاع عليه في 28 ديسمبر 2015 .

[NXP_SOT323-59] "مخطط حزمة SOT323" (ملف PDF) . شركة NXP لأشباه الموصلات . 2008. مؤرشف من الأصل (ملف PDF) بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .

[NXP_SOT416-60] "مخطط حزمة SOT416" (ملف PDF) . شركة NXP لأشباه الموصلات . 2010. مؤرشف من الأصل (ملف PDF) بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .

[NXP_SOT663-61] "مخطط حزمة SOT663" (ملف PDF) . شركة NXP لأشباه الموصلات . 2008. مؤرشف (ملف PDF) من الأصل بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .

[ON_SOT723-62] "مخطط الهيكل الميكانيكي SOT-723" (ملف PDF) . شركة ON Semiconductor . 10 أغسطس 2009. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .

[NXP_SOT883-63] "مخطط حزمة SOT883" (ملف PDF) . شركة NXP لأشباه الموصلات . 2008. مؤرشف (ملف PDF) من الأصل بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .

[Vishay_DPAK-3-64] "أبعاد غلاف D-PAK (TO-252AA)" (ملف PDF) . شركة فيشاي إنترتكنولوجي . 5 ديسمبر 2012. مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .

[ON_DPAK-5-65] "مخطط الهيكل الميكانيكي - DPAK-5" (ملف PDF) . شركة ON Semiconductor . 15 مايو 2014. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .

[Vishay_D2PAK-66] "أبعاد مخطط D2PAK" (ملف PDF) . شركة فيشاي إنترتكنولوجي . 8 يوليو 2015. مؤرشف من الأصل (ملف PDF) بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .

[IXYS_DSP_25-67] "صمام ثنائي مقوم طوري" (ملف PDF) . شركة IXYS . 2002. مؤرشف (ملف PDF) من الأصل بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .

[68] المشرف (18 أكتوبر 2021). "D3PAK: حزمة ديكاوات 3 (TO-268، حزمة منفصلة) | MADPCB" . تصنيع لوحات الدوائر المطبوعة، وتجميعها، وتصميمها - MADPCB . تم الاطلاع عليه بتاريخ 8 أبريل 2022 .

[Intersil_P6.064-69] "P6.064 رسم تخطيطي للحزمة" (ملف PDF) . إنترسيل . 2010. مؤرشف (ملف PDF) من الأصل بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .

[NXP_SOT353-70] "مخطط حزمة SOT353" (ملف PDF) . شركة NXP لأشباه الموصلات . 2008. مؤرشف من الأصل (ملف PDF) بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .

[NXP_SOT363-71] "مخطط حزمة SOT363" (ملف PDF) . شركة NXP لأشباه الموصلات . 2008. مؤرشف من الأصل (ملف PDF) بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .

[Central_SOT563-72] "تفاصيل حزمة SOT563" (ملف PDF) . شركة سنترال سيميكوندكتور. 22 مايو 2015. مؤرشف (ملف PDF) من الأصل في 28 ديسمبر 2015. تم الاطلاع عليه في 28 ديسمبر 2015 .

[NXP_SOT665-73] "مخطط حزمة SOT665" (ملف PDF) . شركة NXP لأشباه الموصلات . 2008. مؤرشف من الأصل (ملف PDF) بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .

[NXP_SOT666-74] "مخطط حزمة SOT666" (ملف PDF) . شركة NXP لأشباه الموصلات . 2008. مؤرشف من الأصل (ملف PDF) بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .

[NXP_SOT886-75] "مخطط حزمة SOT886" (ملف PDF) . شركة NXP لأشباه الموصلات . 2017.

[SOT891_NXP-76] "SOT891 XSON6: غلاف بلاستيكي صغير الحجم ورقيق للغاية؛ بدون أطراف توصيل" (ملف PDF) . شركة NXP لأشباه الموصلات . 2016.

[SOT953_DIODES_INC.-77] "معلومات حزمة SOT953" (ملف PDF) . شركة Diodes Incorporated . 2017.

[SOT963_Central-78] "تفاصيل حزمة SOT963" (ملف PDF) . شركة سنترال سيميكوندكتور، 2010.

[NXP_SOT1115-79] "مخطط حزمة SOT1115" (ملف PDF) . شركة NXP لأشباه الموصلات . 2010. مؤرشف من الأصل (ملف PDF) بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .

[NXP_SOT1202-80] "مخطط حزمة SOT1202" (ملف PDF) . شركة NXP لأشباه الموصلات . 2010. مؤرشف من الأصل (ملف PDF) بتاريخ 28 ديسمبر 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .

[siliconfareast-81] "أنواع تغليف الدوائر المتكاملة" . www.SiliconFarEast.com. مؤرشف من الأصل بتاريخ 26 يوليو 2013. تم الاطلاع عليه بتاريخ 28 ديسمبر 2015 .

[ 1 ]

[ 2 ]

[ 3 ]

[ 4 ]

[ 5 ]

[ 6 ]

[ 7 ]

[ 8 ]

[ 9 ]

[ 10 ]

[ 11 ]

[ 12 ]

[ 13 ]

[ 14 ]

[ 16 ]

[ 17 ]

[ 18 ]

[ 19 ]

[ 20 ]

[ 21 ]

[ 22 ]

[ 23 ]

[ 24 ]

[ 25 ]

[ 26 ]

[ 27 ]

[ 28 ]

[ 29 ]

[ 30 ]

[ 31 ]

[

[

[ 34 ]

[ 35 ]

[ 36 ]

[ 37 ]

[ 38 ]

[ 39 ]

[ 40 ]

[ 41 ]

[ 42 ]

[ 43 ]

[ 44 ]

[ 45 ]

[ 46 ]

[ 47 ]

[ 48 ]

[ 49 ]

[ 50 ]

[

[ 52 ]

[ 53 ]

[ 54 ]

[ 55 ]

[ 56 ]

[ 57 ]

[ 58 ]

[ 59 ]

[ 60 ]

[ 61 ]

[ 62 ]

[ 63 ]

[ 64 ]

[ 65 ]

[ 66 ]

[ 67 ]

[ 68 ]

[ 69 ]

[ 70 ]

[ 71 ]

[ 72 ]

[ 73 ]

[ 74 ]

[ 75 ]

[ 76 ]

[ 77 ]

[ 78 ]

[ 79 ]

[ 80 ]

[ 81 ]

اللغة	العربية (RTL)
روابط موسوعية	30 رابطاً
المصدر الأصلي	ويكيبيديا ↗
