خط التحميل (الإلكترونيات)

في التحليل البياني للدوائر الإلكترونية غير الخطية ، يُمثل خط الحمل خطًا مرسومًا على منحنى خصائص التيار - الجهد لجهاز غير خطي مثل الصمام الثنائي أو الترانزستور . وهو يُمثل القيد المفروض على الجهد والتيار في الجهاز غير الخطي بواسطة الدائرة الخارجية. عادةً ما يكون خط الحمل خطًا مستقيمًا، ويمثل استجابة الجزء الخطي من الدائرة المتصلة بالجهاز غير الخطي قيد الدراسة. تُعرف نقاط تقاطع منحنى الخصائص مع خط الحمل بنقاط التشغيل المحتملة ( نقاط Q ) للدائرة؛ عند هذه النقاط، تتطابق معلمات التيار والجهد لكلا جزئي الدائرة. [ 1 ]

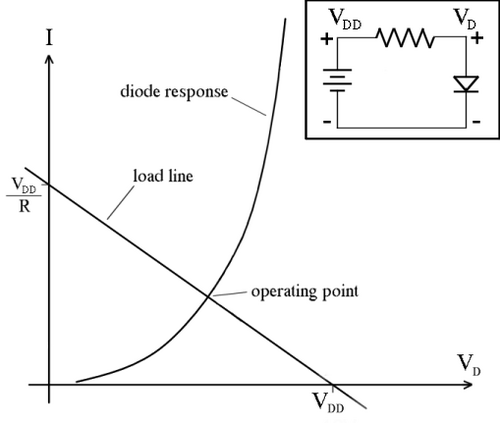

يوضح المثال على اليمين كيفية استخدام خط الحمل لتحديد التيار والجهد في دائرة ثنائية بسيطة . الثنائي، وهو جهاز غير خطي، موصول على التوالي مع دائرة خطية تتكون من مقاومة R ومصدر جهد VDD . المنحنى المميز (الخط المنحني) ، الذي يمثل التيار I المار عبر الثنائي لأي جهد معين عبر الثنائي VDD ، هو منحنى أسي. أما خط الحمل (الخط القطري) ، الذي يمثل العلاقة بين التيار والجهد نتيجة لقانون كيرشوف للجهد المطبق على المقاومة ومصدر الجهد، فهو
بما أن التيار نفسه يمر عبر كل عنصر من العناصر الثلاثة المتصلة على التوالي، والجهد الناتج عن مصدر الجهد والمقاوم هو الجهد عبر أطراف الصمام الثنائي، فإن نقطة تشغيل الدائرة ستكون عند تقاطع المنحنى مع خط الحمل.
في دائرة كهربائية تحتوي على جهاز ثلاثي الأطراف، مثل الترانزستور ، يعتمد منحنى التيار-الجهد لتيار الجامع-الباعث على تيار القاعدة. ويُوضح ذلك بيانيًا بسلسلة من منحنيات (I<sub> C</sub> – V<sub> CE</sub> ) عند تيارات قاعدة مختلفة. ويُبين خط الحمل المرسوم على هذا الرسم البياني كيف سيؤثر تيار القاعدة على نقطة تشغيل الدائرة.
خطوط التحميل للتكوينات الشائعة
خط تحميل الترانزستور

يوضح مخطط خط الحمل على اليمين حملاً مقاومياً في دائرة باعث مشترك . يُبين خط الحمل كيف يُقيد مقاوم الحمل على المجمع (R<sub> L</sub> ) جهد الدائرة وتيارها. كما يرسم المخطط تيار مجمع الترانزستور ( I <sub>C </sub>) مقابل جهد المجمع (V<sub> CE</sub>) لقيم مختلفة لتيار القاعدة (I<sub> base</sub>) . تمثل نقاط تقاطع خط الحمل مع منحنيات خصائص الترانزستور القيم المقيدة للدائرة لكل من I<sub> C</sub> و V<sub> CE</sub> عند تيارات قاعدة مختلفة. [ 2 ]
إذا كان بإمكان الترانزستور تمرير كامل التيار المتاح دون أي انخفاض في الجهد عبره، فسيكون تيار المجمع مساويًا لجهد التغذية VCC مقسومًا على RL . هذه هي النقطة التي يتقاطع عندها خط الحمل مع المحور الرأسي. مع ذلك، حتى في حالة التشبع، سيظل هناك دائمًا جهد ما بين المجمع والباعث.
عند نقطة تقاطع خط الحمل مع المحور الأفقي، يكون تيار الترانزستور في أدنى قيمة له (يكاد يكون صفراً). ويُقال حينها إن الترانزستور في حالة قطع، حيث يمرر تيار تسريب ضئيلاً جداً، وبالتالي يظهر جهد التغذية بالكامل تقريباً على شكل VCE .
تُصمَّم نقطة تشغيل الدائرة في هذا التكوين (المُشار إليها بـ Q) عادةً لتكون ضمن المنطقة الفعّالة ، أي تقريبًا في منتصف المنطقة الفعّالة لخط الحمل في تطبيقات المُضخِّمات . يُطلق على ضبط تيار القاعدة بحيث تكون الدائرة عند نقطة التشغيل هذه دون تطبيق إشارة اسم "تحيز الترانزستور" . تُستخدم عدة تقنيات لتثبيت نقطة التشغيل في مواجهة التغيرات الطفيفة في درجة الحرارة أو خصائص تشغيل الترانزستور. عند تطبيق إشارة، يتغير تيار القاعدة، ويتغير جهد الجامع-الباعث بدوره، مُتّبعًا خط الحمل - والنتيجة هي مرحلة مُضخِّم ذات كسب.
يُرسم عادةً خط الحمل على منحنيات خصائص التيار المستمر - الجهد المستمر للترانزستور المستخدم في دائرة مكبر الصوت. وتُطبق التقنية نفسها على أنواع أخرى من العناصر غير الخطية مثل الصمامات المفرغة أو ترانزستورات تأثير المجال .
خطوط تحميل الصمامات

يمكن تحديد نقاط تشغيل مضخم التريود عن طريق تحليل خط الحمل باستخدام منحنيات خصائص الصمام المفرغ المنشورة .
خطوط تحميل التيار المستمر والتيار المتردد
تحتوي دوائر أشباه الموصلات عادةً على تيارات مستمرة ومترددة ، حيث يُستخدم مصدر تيار مستمر لضبط أشباه الموصلات غير الخطية على نقطة التشغيل الصحيحة، بينما تُضاف إشارة التيار المتردد فوق التيار المستمر. ويمكن استخدام خطوط الحمل بشكل منفصل لتحليل كل من التيار المستمر والتيار المتردد. خط حمل التيار المستمر هو خط الحمل لدائرة التيار المستمر المكافئة ، ويُحدد بتقليل المكونات التفاعلية إلى الصفر (باستبدال المكثفات بدوائر مفتوحة والمحاثات بدوائر قصيرة). ويُستخدم لتحديد نقطة التشغيل الصحيحة للتيار المستمر، والتي تُسمى غالبًا نقطة التشغيل (Q ).
بمجرد تحديد نقطة تشغيل التيار المستمر بواسطة خط حمل التيار المستمر، يمكن رسم خط حمل التيار المتردد عبر نقطة التشغيل. خط حمل التيار المتردد هو خط مستقيم ميله يساوي معاوقة التيار المتردد التي تواجه الجهاز غير الخطي، وهي تختلف عمومًا عن مقاومة التيار المستمر. يحدد هذا الخط نسبة جهد التيار المتردد إلى تياره في الجهاز. ولأن معاوقة المكونات التفاعلية تتغير بتغير التردد، فإن ميل خط حمل التيار المتردد يعتمد على تردد الإشارة المطبقة. لذا، توجد العديد من خطوط حمل التيار المتردد، بدءًا من خط حمل التيار المستمر (عند الترددات المنخفضة) وصولًا إلى خط حمل التيار المتردد المحدد، وتتقاطع جميعها عند نقطة تشغيل التيار المستمر. يُشار إلى خط الحمل المحدد هذا، والذي يُسمى عادةً خط حمل التيار المتردد ، بأنه خط حمل الدائرة عند "تردد لانهائي"، ويمكن إيجاده باستبدال المكثفات بدوائر قصيرة، والمحاثات بدوائر مفتوحة.
مراجع
- ↑ سيدرا، عادل س.؛ سميث، كينيث س. (2004). الدوائر الإلكترونية الدقيقة . سلسلة أكسفورد في الهندسة الكهربائية وهندسة الحاسوب (الطبعة الخامسة، طبعة الطلاب الدولية، [الطبعة الثانية] ). نيويورك: أكسفورد: مطبعة جامعة أكسفورد. الصفحات 154، 273، 416-417 . ISBN 978-0-19-514252-5.
- ↑ موريس يونيك، تصميم دوائر الترانزستور الحديثة ، برنتيس هول، 1973، رقم ISBN 0-13-201285-5القسم 4.6 "تحليل خط الحمل" الصفحات 68-73
