مقياس إشعاعي طيفي للتصوير بدقة متوسطة

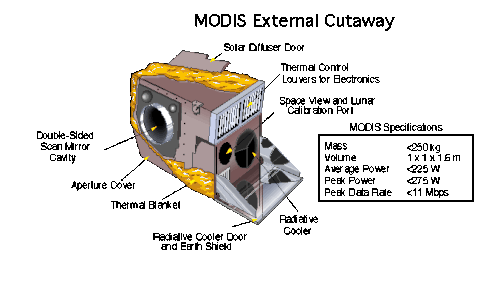

جهاز التصوير الطيفي متوسط الدقة ( MODIS ) هو جهاز استشعار فضائي يُستخدم لقياسات الأرض والمناخ. يوجد جهازان من أجهزة MODIS في مدار الأرض : أحدهما على متن القمر الصناعي Terra ( EOS AM)، الذي أطلقته وكالة ناسا عام 1999؛ والآخر على متن القمر الصناعي Aqua (EOS PM)، الذي أُطلق عام 2002. منذ عام 2011، تم دعم عمليات MODIS بأجهزة استشعار VIIRS ، مثل الجهاز الموجود على متن القمر الصناعي Suomi NPP . غالبًا ما تُجري هذه الأنظمة عمليات متشابهة نظرًا لتصميماتها ومداراتها المتشابهة (حيث صُممت أنظمة بيانات VIIRS لتكون متوافقة مع MODIS)، على الرغم من وجود اختلافات طفيفة بينها تُسهم في استخدامات متشابهة ولكنها ليست متطابقة. [ 1 ] [ 2 ]
صُممت أجهزة MODIS بواسطة شركة سانتا باربرا للاستشعار عن بُعد. [ 3 ] تلتقط هذه الأجهزة بيانات في 36 نطاقًا طيفيًا يتراوح طول موجاتها بين 0.4 ميكرومتر و14.4 ميكرومتر، وبدقة مكانية متفاوتة (نطاقان بدقة 250 مترًا، و5 نطاقات بدقة 500 متر، و29 نطاقًا بدقة 1 كيلومتر). تُصوّر هذه الأجهزة مجتمعةً كامل سطح الأرض كل يوم إلى يومين. وهي مصممة لتوفير قياسات للديناميكيات العالمية واسعة النطاق، بما في ذلك التغيرات في الغطاء السحابي للأرض ، وميزانية الإشعاع ، والعمليات التي تحدث في المحيطات، وعلى اليابسة، وفي الطبقات السفلى من الغلاف الجوي .
يتم توفير الدعم والمعايرة من قبل فريق دعم توصيف بيانات MODIS (MCST). [ 4 ]
التطبيقات
بفضل دقتها الزمنية العالية، وإن كانت دقتها المكانية منخفضة، تُعد بيانات MODIS مفيدة لتتبع التغيرات في المشهد الطبيعي عبر الزمن. ومن أمثلة هذه التطبيقات: رصد صحة الغطاء النباتي من خلال تحليلات السلاسل الزمنية باستخدام مؤشرات الغطاء النباتي، [ 5 ] وتغيرات الغطاء الأرضي على المدى الطويل (مثل رصد معدلات إزالة الغابات)، [ 6 ] [ 7 ] [ 8 ] [ 9 ] واتجاهات الغطاء الثلجي العالمي، [ 10 ] [ 11 ] وفيضانات المياه الناتجة عن الأمطار الغزيرة أو الأنهار أو ارتفاع مستوى سطح البحر في المناطق الساحلية، [ 12 ] وتغير مستويات المياه في البحيرات الرئيسية مثل بحر آرال ، [ 13 ] [ 14 ] والكشف عن حرائق الغابات في الولايات المتحدة ورسم خرائطها. [ 15 ] ويقوم مركز تطبيقات الاستشعار عن بُعد التابع لدائرة الغابات الأمريكية بتحليل صور MODIS بشكل مستمر لتوفير معلومات لإدارة حرائق الغابات وإخمادها. [ 16 ]
تحديد
| تحديد | |
|---|---|
| مدار | 705 كم، 10:30 صباحًا: العقدة الهابطة (تيرا) أو 1:30 ظهرًا: العقدة الصاعدة (أكوا)، متزامن مع الشمس، شبه قطبي، دائري |
| معدل المسح | 20.3 دورة في الدقيقة، مسار عرضي |
| امتداد | 2330 كم (عبر المسار) × 10 كم (على طول المسار عند أدنى نقطة) |
| أبعاد | |
| تلسكوب | قطر 17.78 سم، خارج المحور، لا بؤري (مُجمّع)، مع حاجب مجال متوسط |
| مقاس | 1.0 × 1.6 × 1.0 متر |
| وزن | 228.7 كجم |
| قوة | 162.5 واط (متوسط مدار واحد) |
| معدل البيانات | 10.6 ميجابت/ثانية (ذروة وقت النهار)؛ 6.1 ميجابت/ثانية (متوسط السرعة المدارية) |
| التكميم | 12 بت |
| الدقة المكانية | 250 متر (النطاقات 1-2) 500 متر (النطاقات 3-7) 1000 متر (النطاقات 8-36) |
| الدقة الزمنية | 1-2 يوم [ 17 ] |
| صمم حياتك | ست سنوات |
معايرة

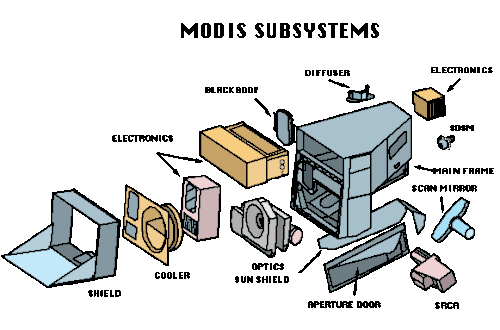

يستخدم جهاز MODIS أربعة معايرات مدمجة بالإضافة إلى صورة الفضاء لتوفير معايرة أثناء الطيران: ناشر شمسي (SD)، وجهاز مراقبة استقرار الناشر الشمسي (SDSM)، ومجموعة معايرة قياس الإشعاع الطيفي (SRCA)، وجسم أسود ذو أخدود على شكل حرف V. [ 18 ] وقد استخدم جهاز MODIS العوامة البصرية البحرية للمعايرة غير المباشرة.
نطاقات MODIS
| فرقة | الطول الموجي ( نانومتر ) | القرار (م) | الاستخدام الأساسي |
|---|---|---|---|
| 1 | 620–670 | 250 | حدود الأرض/السحب/الهباء الجوي |
| 2 | 841–876 | 250 | |
| 3 | 459–479 | 500 | خصائص الأرض/السحاب/الهباء الجوي |
| 4 | 545–565 | 500 | |
| 5 | 1230–1250 | 500 | |
| 6 | 1628–1652 | 500 | |
| 7 | 2105–2155 | 500 | |
| 8 | 405–420 | 1000 | لون المحيط / العوالق النباتية / الكيمياء الحيوية الجيولوجية |
| 9 | 438–448 | 1000 | |
| 10 | 483–493 | 1000 | |
| 11 | 526–536 | 1000 | |
| 12 | 546–556 | 1000 | |
| 13 | 662–672 | 1000 | |
| 14 | 673–683 | 1000 | |
| 15 | 743–753 | 1000 | |
| 16 | 862–877 | 1000 | |
| 17 | 890–920 | 1000 | بخار الماء في الغلاف الجوي |
| 18 | 931–941 | 1000 | |
| 19 | 915–965 | 1000 | |
| فرقة | الطول الموجي ( ميكرومتر ) | القرار (م) | الاستخدام الأساسي |
| 20 | 3.660–3.840 | 1000 | درجة حرارة السطح/السحابة |
| 21 | 3.929–3.989 | 1000 | |
| 22 | 3.929–3.989 | 1000 | |
| 23 | 4.020–4.080 | 1000 | |
| 24 | 4.433–4.498 | 1000 | درجة حرارة الغلاف الجوي |
| 25 | 4.482–4.549 | 1000 | |
| 26 | 1.360–1.390 | 1000 | السحب الرقيقة وبخار الماء |
| 27 | 6.535–6.895 | 1000 | |
| 28 | 7.175–7.475 | 1000 | |
| 29 | 8.400–8.700 | 1000 | خصائص السحابة |
| 30 | 9.580–9.880 | 1000 | الأوزون |
| 31 | 10.780–11.280 | 1000 | درجة حرارة السطح/السحابة |
| 32 | 11.770–12.270 | 1000 | |
| 33 | 13.185–13.485 | 1000 | ارتفاع قمة السحابة |
| 34 | 13.485–13.785 | 1000 | |
| 35 | 13.785–14.085 | 1000 | |
| 36 | 14.085–14.385 | 1000 | |
بيانات MODIS
مجموعات بيانات MODIS من المستوى 3
تتوفر مجموعات بيانات MODIS من المستوى 3 (L3) التالية من وكالة ناسا، كما تمت معالجتها بواسطة برنامج Collection 5. [ 19 ]
| يوميًا | 8 أيام | 16 يومًا | 32 يومًا | شهريا | سنوي | شبكة | منصة | وصف |
|---|---|---|---|---|---|---|---|---|
| M x D08_D3 | M x D08_E3 | — | — | M x D08_M3 | — | 1° CMG | تيرا، أكوا | الهباء الجوي، بخار ماء السحب، الأوزون |
| M x D10A1 | M x D10A2 | — | — | — | — | 500 متر سنغافوري | تيرا، أكوا | غطاء ثلجي |
| M x D11A1 | M x D11A2 | — | — | — | — | 1000 متر سنغافوري | تيرا، أكوا | درجة حرارة سطح الأرض / الانبعاثية |
| M x D11B1 | — | — | — | — | — | 6000 متر سنغافورة | تيرا، أكوا | درجة حرارة سطح الأرض / الانبعاثية |
| M x D11C1 | M x D11C2 | — | — | M x D11C3 | — | 0.05 درجة مئوية | تيرا، أكوا | درجة حرارة سطح الأرض / الانبعاثية |
| — | — | M x D13C1 | — | M x D13C2 | — | 0.05 درجة مئوية | تيرا، أكوا | مؤشرات الغطاء النباتي |
| M x D14A1 | M x D14A2 | — | — | — | — | 1000 متر سنغافوري | تيرا، أكوا | شذوذ حراري، حريق |
| — | — | — | — | MCD45A1 | — | 500 متر سنغافوري | تيرا + أكوا | منطقة محترقة |
| 250 متر سنغافوري | 500 متر سنغافوري | 1000 متر سنغافوري | 0.05 درجة مئوية | 1° CMG | نافذة زمنية | منصة | وصف |
|---|---|---|---|---|---|---|---|
| M x D09Q1 | M x D09A1 | — | — | — | 8 أيام | تيرا، أكوا | انعكاس السطح |
| — | — | — | M x D09CMG | — | يوميًا | تيرا، أكوا | انعكاس السطح |
| — | MCD12Q1 | — | MCD12C1 | — | سنوي | تيرا + أكوا | نوع الغطاء الأرضي |
| — | MCD12Q2 | — | — | — | سنوي | تيرا + أكوا | ديناميكيات الغطاء الأرضي ( علم الظواهر النباتية العالمي ) |
| M x D13Q1 | M x D13A1 | M x D13A2 | M x D13C1 | — | 16 يومًا | تيرا، أكوا | مؤشرات الغطاء النباتي |
| — | — | M x D13A3 | M x D13C2 | — | شهريا | تيرا، أكوا | مؤشرات الغطاء النباتي |
| — | MCD43A1 | MCD43B1 | MCD43C1 | — | 16 يومًا | تيرا + أكوا | معلمات نموذج BRDF / البياض |
| — | MCD43A3 | MCD43B3 | MCD43C3 | — | 16 يومًا | تيرا + أكوا | ألبيدو |
| — | MCD43A4 | MCD43B4 | MCD43C4 | — | 16 يومًا | تيرا + أكوا | انعكاس معدل باستخدام دالة توزيع الانعكاس ثنائية الاتجاه (BRDF) عند نقطة النظير |
