مايكروفاكس

تُعدّ MicroVAX عائلةً من الحواسيب الصغيرة منخفضة التكلفة، تم تطويرها وتصنيعها من قِبل شركة Digital Equipment Corporation (DEC) ، وقد توقف إنتاجها . تم شحن أول طراز منها، MicroVAX I، في عام 1984. ^{[ 1 ]} تستخدم هذه السلسلة معالجات تُطبّق بنية مجموعة تعليمات VAX (ISA)، وقد خلفها جهاز VAX 4000. يوجد لدى العديد من أفراد عائلة MicroVAX إصدارات VAXstation مُقابلة ، والتي تختلف بشكل أساسي بإضافة وحدة معالجة رسومية. ^{[ 2 ]} تدعم عائلة MicroVAX أنظمة التشغيل VMS و ULTRIX و VAXELN من Digital . قبل إصدار VMS V5.0، كانت أجهزة MicroVAX تتطلب إصدارًا مُخصصًا من VMS يُسمى MicroVMS . ^{[ 3 ] [ 4 ]}

كان جهاز MicroVAX I ، المسمى بالرمز Seahorse ، ^{[ 5 ]} والذي طُرح في أكتوبر 1984، أحد أوائل حواسيب VAX من شركة DEC التي استخدمت تقنية التكامل واسع النطاق جدًا (VLSI). تحتوي وحدة المعالجة المركزية KA610 (المعروفة أيضًا باسم KD32 ) على شريحتين مخصصتين لتنفيذ وحدة الحساب والمنطق (ALU ) ووحدة معالجة الفاصلة العائمة ( FPU) ، بينما استُخدمت شرائح TTL لبقية العمليات. يدعم الجهاز نوعين من شرائح الفاصلة العائمة، ويختلفان في نوع تعليمات الفاصلة العائمة المدعومة، إما F وG، أو F وD. تم تنفيذ النظام على بطاقتي Q-bus رباعيتي الارتفاع ، ووحدة مسار البيانات (DAP)، ووحدة تحكم الذاكرة (MCT). ^{[ 6 ]} يستخدم MicroVAX I بطاقات ذاكرة Q-bus، مما يحد من سعة الذاكرة القصوى إلى 4 ميجابايت. ^{[ 6 ]} يُقدّر أداء MicroVAX I بـ 0.3 VUPs ، وهو ما يعادل أداء VAX-11/730 السابق . ^{[ 7 ]}

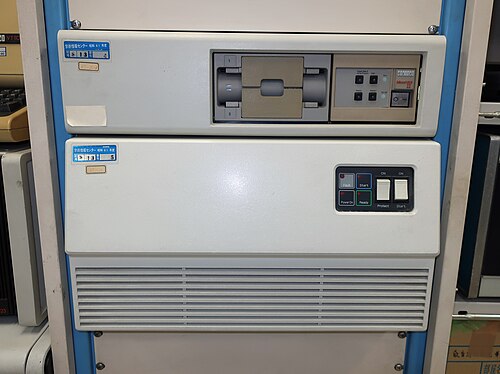

يُعدّ جهاز MicroVAX II ، الذي يحمل الاسم الرمزي Mayflower ، جهاز MicroVAX متوسط ​​المدى، طُرح في مايو 1985 وشُحن بعد ذلك بفترة وجيزة. ^{[ 8 ]} وقد حلّ محلّ جهاز MicroVAX الأصلي في خط إنتاج شركة DEC؛ حيث قدّمت الشركة ترقية ميدانية للعملاء الحاليين. يعمل جهاز MicroVAX II بنظام VAX/VMS أو، كبديل، بنظام ULTRIX ، وهو نظام تشغيل Unix من شركة DEC . ^{[ 9 ]} كما كان هناك نظام تشغيل تجاري واحد على الأقل غير تابع لشركة DEC متاحًا، وهو BSD Unix من شركة mt Xinu .

صُمم جهاز MicroVAX II لتقديم أداء يتراوح بين 70% و110% من أداء جهازي VAX-11/780 بسعر أقل. وهو يشغل جميع برامج VAX، ولكنه غير متوافق مع جميع الأجهزة الطرفية، ولم يكن يدعم تقنية VAXclustering عند إطلاقه . ونظرًا لعدم تعديل شركة DEC للأسعار لتشمل أجهزة الكمبيوتر القديمة، توقعت شركة Forrester Research أن يُفضل العملاء جهاز MicroVAX II على أجهزة VAX-11/725 و730، وربما 750. ^{[ 9 ]} يستخدم الجهاز وحدة المعالجة المركزية KA630-AA ، وهي وحدة Q22-Bus رباعية الارتفاع ، مزودة بمعالج دقيق MicroVAX 78032 ومعالج مساعد MicroVAX 78132 يعمل بتردد 5  ميجاهرتز (زمن دورة 200 نانوثانية). وتُنفذ مصفوفتا بوابات على الوحدة الواجهة الخارجية للمعالج الدقيق، وواجهة Q22-Bus، وخريطة التجميع والتشتيت لعمليات نقل البيانات المباشرة (DMA) عبر Q22-Bus. تحتوي الوحدة أيضًا على ذاكرة بسعة 1 ميجابايت، ومؤقت زمني، وذاكرتي قراءة فقط (ROM) للإقلاع ووظيفة التشخيص، ووحدة خط تسلسلي لوحدة تحكم DZ، وساعة لعرض الوقت من السنة. يوفر موصل ذو 50 سنًا لكابل شريطي بالقرب من الزاوية العلوية اليسرى للوحدة وسيلة لإضافة المزيد من الذاكرة إلى النظام.

يدعم الحاسوب المصغر ذاكرة تتراوح سعتها بين 1 و16 ميجابايت من خلال صفر أو وحدة توسيع ذاكرة واحدة أو اثنتين. تُستخدم وحدة توسيع الذاكرة MS630 لزيادة سعة الذاكرة. يوجد أربعة إصدارات من MS630: MS630-AA بسعة 1 ميجابايت ، و MS630-BA بسعة 2 ميجابايت، و MS630-BB بسعة 4 ميجابايت ، و MS630-CA بسعة 8 ميجابايت . MS630-AA وحدة ثنائية الارتفاع، بينما MS630-BA وMS630-BB وMS630-CA وحدات رباعية الارتفاع. تستخدم هذه الوحدات ذاكرة وصول عشوائي ديناميكية (DRAM) بسعة 256 كيلوبت، وهي محمية بتكافؤ البايت، حيث تقع منطق التكافؤ على الوحدة نفسها. تتصل الوحدات بوحدة المعالجة المركزية (CPU) عبر اللوحة الخلفية من خلال الصفين C وD وكابل شريطي مكون من 50 موصلًا. تعمل اللوحة الخلفية كناقل عناوين، بينما يعمل الكابل الشريطي كناقل بيانات.

كان جهاز MicroVAX II متوفراً بثلاثة نماذج من العلب:

• BA23
• BA123
• 630QE - حاوية مكتبية جانبية.

أعلنت شركة DEC في الوقت نفسه عن VAXstation II، وهي محطة عمل تعتمد على وحدة المعالجة المركزية الخاصة بجهاز MicroVAX II، وتحل محل VAXstation الأصلية. ^{[ 9 ]}

إن جهاز Robotron K 1820 هو نسخة من جهاز MicroVAX II الذي تم تطويره في ألمانيا الشرقية وتم إنتاجه لفترة قصيرة من الزمن في عام 1990.

جهاز MicroVAX 2000 ، المسمى بالرمز TeamMate ، هو جهاز MicroVAX منخفض التكلفة تم طرحه في 10 فبراير 1987. ^{[ 12 ]} في يناير 1987، كان جهاز MicroVAX 2000 أول نظام VAX يستهدف الجامعات ومبرمجي VAX الذين يرغبون في العمل من مواقع بعيدة.

يستخدم جهاز MicroVAX 2000 نفس المعالج الدقيق ومعالج الفاصلة العائمة المستخدم في جهاز MicroVAX II، ولكن تم تقليل ميزاته لخفض التكلفة. من بين عيوبه انخفاض سعة الذاكرة القصوى إلى 14 ميجابايت مقابل 16 ميجابايت في أنظمة MicroVAX II، بالإضافة إلى عدم وجود ناقل Q-Bus أو أي ناقل توسعة. يمكن تزويد النظام بقرص صلب من نوع Shugart بواجهة ST412 وتشفير MFM ، ويحتوي على محرك أقراص مرنة مدمج بحجم 5.25 بوصة (يُسمى RX33 في مصطلحات DEC) لتوزيع البرامج والنسخ الاحتياطي. أنظمة التشغيل المدعومة هي VMS وULTRIX. ^{[ 12 ]} وهو مصمم بحجم مناسب لأجهزة سطح المكتب.

تم طرح سلسلة MicroVAX 3100 في عام 1987. جميع هذه الأنظمة معبأة في صناديق سطح المكتب.

جهاز MicroVAX 3100 موديل 10

زميل الفريق الثاني

KA41-A، CVAX ، 11.11 ميجاهرتز (90 نانوثانية)

جهاز MicroVAX 3100 موديل 10e

زميل الفريق الثاني

KA41-D، CVAX+ ، 16.67 ميجاهرتز (60 نانوثانية)

الحد الأقصى للذاكرة 32 ميجابايت.

جهاز MicroVAX 3100 موديل 20

زميل الفريق الثاني

KA41-A، CVAX، 11.11 ميجاهرتز (90 نانوثانية)

نموذج 10 في غلاف أكبر.

جهاز MicroVAX 3100 موديل 20e

زميل الفريق الثاني

KA41-D، CVAX+، 16.67 ميجاهرتز (60 نانوثانية)

نموذج 10e في غلاف أكبر.

جهاز MicroVAX 3100 موديل 30

ويفرلي/جنوب

نموذج للمبتدئين، تم تطويره في آير، اسكتلندا ^{[ 13 ]}

تاريخ الإصدار: 12 أكتوبر 1993

KA45، SOC ، 25 ميجاهرتز (40 نانوثانية)

الحد الأقصى للذاكرة 32 ميجابايت.

جهاز MicroVAX 3100 موديل 40

ويفرلي/جنوب

نموذج للمبتدئين، تم تطويره في آير، اسكتلندا ^{[ 13 ]}

تاريخ الإصدار: 12 أكتوبر 1993

KA45، SOC، 25 ميجاهرتز (40 نانوثانية)

من 8 إلى 32 ميجابايت من الذاكرة

موديل 30 في غلاف أكبر.

جهاز MicroVAX 3100 موديل 80

ويفرلي/م

نموذج للمبتدئين، تم تطويره في آير، اسكتلندا ^{[ 13 ]}

تاريخ الإصدار: 12 أكتوبر 1993

KA47، ماريا ، 50 ميجاهرتز (20 نانوثانية)، ذاكرة تخزين مؤقتة خارجية 256 كيلوبايت

الحد الأقصى للذاكرة 72 ميجابايت.

جهاز MicroVAX 3100 موديل 85

ويفرلي/إم+

تاريخ الإصدار: أغسطس 1994 ^{[ 14 ]}

KA55، NVAX ، 62.5 ميجاهرتز (16 نانوثانية)، ذاكرة تخزين مؤقتة خارجية 128 كيلوبايت

من 16 إلى 128 ميجابايت من الذاكرة.

جهاز MicroVAX 3100 موديل 88

ويفرلي/إم+

تاريخ الإصدار: 8 أكتوبر 1996 ^{[ 15 ]}

تاريخ آخر طلب: 30 سبتمبر 2000 ^{[ 16 ]}

تاريخ آخر شحنة: 31 ديسمبر 2000 ^{[ 16 ]}

KA58، NVAX، 62.5 ميجاهرتز (16 نانوثانية)، ذاكرة تخزين مؤقتة خارجية 128 كيلوبايت

من 64 إلى 512 ميجابايت من الذاكرة.

جهاز MicroVAX 3100 موديل 90

الفهد

تاريخ الإصدار: 12 أكتوبر 1993

مطابق لجهاز VAX 4000 موديل 100 ، ولكنه يستخدم SCSI بدلاً من DSSI

KA50، NVAX، 72 ميجاهرتز (14 نانوثانية)، ذاكرة تخزين مؤقتة خارجية 128 كيلوبايت

الحد الأقصى للذاكرة 128 ميجابايت.

جهاز MicroVAX 3100 موديل 95

الفهد+

تاريخ الإصدار: 12 أبريل 1994 ^{[ 17 ]}

المعالج: KA51، NVAX، 83.34 ميجاهرتز (12 نانوثانية)، ذاكرة تخزين مؤقتة خارجية 512 كيلوبايت.

جهاز MicroVAX 3100 موديل 96

الفهد++

KA56، NVAX، 100 ميجاهرتز (10 نانوثانية)

من 16 إلى 128 ميجابايت من الذاكرة.

جهاز MicroVAX 3100 موديل 98

الفهد++

تاريخ الإصدار: 8 أكتوبر 1996 ^{[ 15 ]}

تاريخ آخر طلب: 30 سبتمبر 2000 ^{[ 16 ]}

تاريخ آخر شحنة: 31 ديسمبر 2000 ^{[ 16 ]}

KA59، NVAX، 100 ميجاهرتز (10 نانوثانية)، ذاكرة تخزين مؤقتة خارجية 512 كيلوبايت.

InfoServer 100/150/1000

خادم تخزين للأغراض العامة (قرص، قرص مضغوط ، شريط، وخادم تمهيد MOP ) مرتبط بجهاز MicroVAX 3100 موديل 10، يعمل ببرنامج ثابت مخصص، ووحدة معالجة مركزية KA41-C. ^{[ 18 ]}
