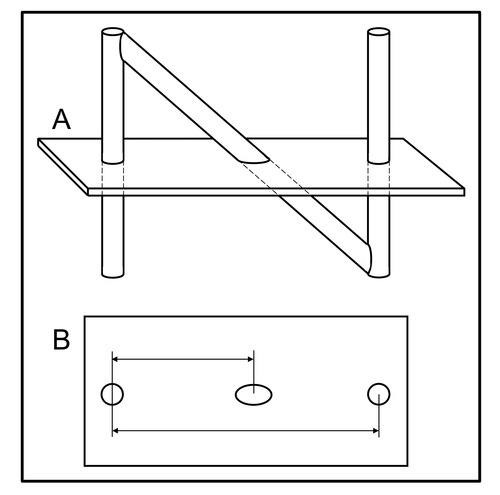

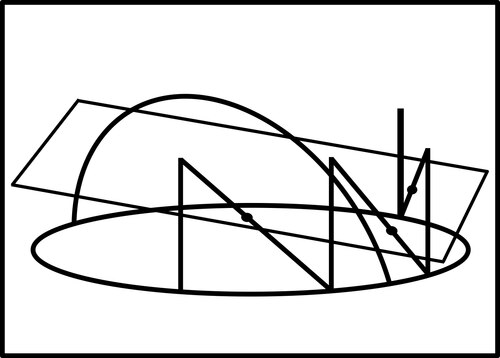

جهاز تحديد الموقع N [ 3 ] هو أداة تُستخدم لتوجيه الجراحة التجسيمية أو الجراحة الإشعاعية باستخدام صور مقطعية يتم الحصول عليها عبر التصوير المقطعي المحوسب (CT) [ 4 ] ، أو التصوير بالرنين المغناطيسي (MRI) [ 5 ] ، أو التصوير المقطعي بالإصدار البوزيتروني (PET) [ 6 ] . يتكون جهاز تحديد الموقع N من قضيب قطري يمتد بين قضيبين رأسيين ليشكل شكل حرف N (الشكل 1)، ويسمح بحساب النقطة التي يتقاطع عندها مستوى الصورة المقطعية مع القضيب القطري. يُتيح تركيب ثلاثة أجهزة تحديد موقع N على أداة الجراحة التجسيمية حساب ثلاث نقاط يتقاطع عندها مستوى الصورة المقطعية مع ثلاثة قضبان قطرية (الشكل 2). تُحدد هذه النقاط التوجه المكاني لمستوى الصورة المقطعية بالنسبة لإطار الجراحة التجسيمية [ 7 ] .

تم دمج جهاز تحديد الموقع N مع إطارات التوجيه التجسيمي Brown-Roberts-Wells (BRW) [ 8 ] ، و Kelly-Goerss [ 9 ] ، وLeksell [ 10 ] ، و Cosman-Roberts-Wells (CRW) [ 11 ] ، وMicromar-ETM03B، وFiMe-BlueFrame، وMacom، وAdeor-Zeppelin [ 12 ] ، ومع نظام جراحة جاما نايف الإشعاعية [ 13 ] .

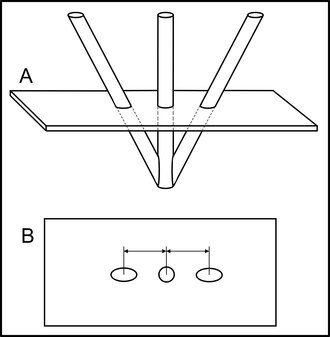

يُعدّ مُحدِّد شتورم-باستير بديلاً لمُحدِّد N، ويتألف من ثلاثة قضبان، حيث يُشكِّل قضيبان قطريان شكل V، بينما يقع قضيب ثالث عمودي في منتصف المسافة بين القضيبين القطريين (الشكل 3). [ 14 ] يُدمج مُحدِّد شتورم-باستير مع إطاري ريشرت-موندينجر وزامورانو-دوجوفني التجسيميين. [ 15 ]

بالمقارنة مع مُحدِّد الموقع N، يُعد مُحدِّد الموقع Sturm-Pastyr أقل دقةً ويتطلب حسابات أكثر تعقيدًا لتحديد التوجه المكاني لمستوى الصورة المقطعية بالنسبة للإطار التجسيمي. [ 16 ] وعلى عكس مُحدِّد الموقع N الذي لا يتطلب تحديد حجم البكسل في الصورة المقطعية، [ 17 ] يتطلب مُحدِّد الموقع Sturm-Pastyr تحديدًا دقيقًا لحجم البكسل. [ 18 ]

وقد كشفت الأبحاث التي أجريت بعد أربعة عقود من تقديم N-localizer [ 19 ] و Sturm-Pastyr localizer [ 20 ] عن تقنيات حسابية تعمل على تحسين دقة كلا الموضعين.

الأرقام

مراجع

  1. ↑ آرلي، ج. (2009). "تطوير جهاز كلاسيكي: جهاز تود-ويلز، وإطارات BRW وCRW للتوجيه التجسيمي". في: لوزانو، أ.م.؛ جيلدنبرغ، ب.ل.؛ تاسكر، ر.ر. (محررون). كتاب جراحة الأعصاب التجسيمية والوظيفية . برلين: سبرينغر-فيرلاغ. ص 456-460 . doi : 10.1007/978-3-540-69960-6 . ISBN  978-3-540-69959-0. S2CID 58803140 .
  2. ↑ "نظام يستخدم التصوير المقطعي المحوسب كعلاج انتقائي للجسم". براءة اختراع أمريكية رقم 4608977. 1986.
  3. ↑ غالاوي، آر إل جونيور (2015). "مقدمة ونظرة تاريخية على الجراحة الموجهة بالصور". في غولبي، إيه جيه (محرر). جراحة الأعصاب الموجهة بالصور . أمستردام: إلسيفير. ص 2-4 . doi : 10.1016/B978-0-12-800870-6.00001-7 . ISBN  978-0-12-800870-6.
  4. ↑ توماس دي جي، أندرسون آر إي، دو بولاي جي إتش (1984). "الجراحة العصبية التجسيمية الموجهة بالتصوير المقطعي المحوسب: تجربة في 24 حالة باستخدام نظام تجسيمي جديد" . مجلة علم الأعصاب وجراحة الأعصاب والطب النفسي . 47 (1): 9-16 . doi : 10.1136/jnnp.47.1.9 . PMC 1027634. ​​PMID 6363629 .
  5. ↑ هايلبرون إم بي، سندرلاند بي إم، ماكدونالد بي آر، ويلز تي إتش جونيور، كوسمان إي، غانز إي (1987). "تعديلات إطار براون-روبرتس-ويلز التجسيمي لتحقيق توجيه التصوير بالرنين المغناطيسي في ثلاثة مستويات". علم وظائف الأعصاب التطبيقي . 50 ( 1-6 ): 143-152 . doi : 10.1159/000100700 . PMID 3329837 .
  6. ↑ ماكيوناس آر جيه، كيسلر آر إم، ماورر سي، ماندفا في، وات جي، سميث جي (1992). "الجراحة العصبية التجسيمية الموجهة بالتصوير المقطعي بالإصدار البوزيتروني". الجراحة العصبية التجسيمية والوظيفية . 58 ( 1-4 ): 134-140 . doi : 10.1159/000098986 . PMID 1439330 .
  7. ↑ جيلدنبرغ، ب. ل.؛ كراوس، ج. ك. (2009). "تاريخ الجراحة التجسيمية". في: لوزانو، أ. م.؛ جيلدنبرغ، ب. ل.؛ تاسكر، ر. ر. (محررون). كتاب الجراحة التجسيمية والوظيفية للأعصاب . برلين: سبرينغر-فيرلاغ. ص 23. doi : 10.1007/978-3-540-69960-6 . ISBN  978-3-540-69959-0. S2CID 58803140 .
  8. ↑ هايلبرون إم بي، روبرتس تي إس، أبوزو إم إل، ويلز تي إتش، سابشين جيه كيه (1983). "تجربة أولية مع نظام التوجيه التجسيمي بالتصوير المقطعي المحوسب براون-روبرتس-ويلز (BRW)". مجلة جراحة الأعصاب . 59 (2): 217-222 . doi : 10.3171/jns.1983.59.2.0217 . PMID 6345727 .
  9. ↑ جورس إس، كيلي بي جيه، كال بي، ألكر جي جيه الابن (1982). "نظام التكيف التجسيمي للتصوير المقطعي المحوسب". جراحة الأعصاب . 10 (3): 375-379 . doi : 10.1227/00006123-198203000-00014 . PMID 7041006 .
  10. ↑ ليكسيل إل، ليكسيل دي، شفيبيل جيه (1985). "التوجه المجسم والرنين المغناطيسي النووي" . مجلة علم الأعصاب وجراحة الأعصاب والطب النفسي . 48 (1): 14-18 . doi : 10.1136/jnnp.48.1.14 . PMC 1028176. PMID 3882889 .
  11. ↑ كولديل، دبليو تي، وأبوزو، إم إل (1990). "التجربة الأولية المتعلقة بجهاز كوزمان-روبرتس-ويلز للتوجيه التجسيمي. ملاحظة فنية" . مجلة جراحة الأعصاب . 72 (1): 145-148 . doi : 10.3171/jns.1990.72.1.0145 . PMID 2403588. S2CID 1363168 .
  12. ↑ سيدراك م، ألامينوس-بوزا أ.ل، سريفاستافا س (2020). "أنظمة الإحداثيات للتنقل في الفضاء التجسيمي: كيف لا تضل الطريق" . كيوريوس . 12 (6) e8578. doi : 10.7759/cureus.8578 . PMC 7358954. PMID 32670714 .
  13. ↑ تسي، في سي كي؛ كالاني، إم واي إس؛ أدلر، جيه آر (2015). "تقنيات التحديد الموضعي بالتجسيم". في تشين، إل إس؛ ريجين، دبليو إف (محرران). مبادئ وممارسة الجراحة الإشعاعية التجسيمية . نيويورك: سبرينغر. ص 25-32 . doi : 10.1007/978-1-4614-8363-2 . ISBN  978-1-4614-8362-5.
  14. ↑ شتورم ف، باستير أ، شليغل و، شارنفنبرغ هـ، زابيل هـ ج، نتزيباند ج، شابرت س، بيربريتش و (1983). "التصوير المقطعي المحوسب التجسيمي باستخدام جهاز ريشرت-موندينغر المعدل كأساس للتحقيقات العصبية الإشعاعية التجسيمية المتكاملة". مجلة أكتا نيروكيرورجيكا . 68 ( 1-2 ): 11-17 . doi : 10.1007/BF01406197 . PMID 6344559. S2CID 38864553 .
  15. ↑ كراوس، جيه كيه (2009). "جهاز ريشرت/موندينجر للتجسيم المجسم". في: لوزانو، إيه إم؛ جيلدنبرغ، بي إل؛ تاسكر، آر آر (محررون). كتاب جراحة الأعصاب التجسيمية والوظيفية . برلين: سبرينغر-فيرلاغ. ص 487-493 . doi : 10.1007/978-3-540-69960-6 . ISBN  978-3-540-69959-0. S2CID 58803140 .
  16. ↑ ألامينوس-بوزا، أ. ل.، وبراون، ر. أ. (2020). "دقة مقارنة بين مُحدد الموقع N ومُحدد موقع ستورم-باستير في وجود ضوضاء الصورة" . كيوريوس . 12 ( 7) e9137. doi : 10.7759/cureus.9137 . PMC 7364427. PMID 32685325 .
  17. ↑ ويفر ك، سميث ف، لويس جيه دي، لولو ب، بارنيت سي إم، ليبيل إس إيه، غوتين ب، لارسون د، فيليبس ت (1990). "نظام تخطيط علاجي محوسب قائم على التصوير المقطعي المحوسب لزراعة دماغية مجسمة باستخدام اليود-125". المجلة الدولية لعلم الأورام الإشعاعي، وعلم الأحياء، والفيزياء . 18 (2): 445-454 . doi : 10.1016/0360-3016(90)90114-Y . PMID 2406230 .
  18. ↑ داي جيه، تشو واي، كو إتش، هو واي (2001). "خوارزمية لتحديد الموقع بالتصوير المجسم باستخدام التصوير المقطعي المحوسب أو التصوير بالرنين المغناطيسي". الفيزياء في الطب وعلم الأحياء . 46 (1): N1– N7 . doi : 10.1088/0031-9155/46/1/401 . PMID 11197682. S2CID 9196917 .
  19. ↑ سيدراك م، ألامينوس-بوزا أ.ل، برونا أ، براون ر.أ (2021). "محاكاة مونت كارلو للأخطاء في أنظمة تحديد المواقع N في جراحة الأعصاب التجسيمية: مقترحات جديدة للتحسينات" . كيوريوس . 13 ( 2) e13393. doi : 10.7759/cureus.13393 . PMC 7977485. PMID 33758694 .
  20. ↑ ألامينوس-بوزا، أ. ل.، وبراون، ر. أ. (2021). " تحسين دقة مُحدِّد موقع ستورم-باستير في وجود تشويش الصورة" . كيوريوس . 13 (9) e17905. doi : 10.7759/cureus.17905 . PMC 8509111. PMID 34660100 .

للمزيد من القراءة

  • صالح، ح؛ كاساس، ب (2014). "تطوير أطر التجسيم لعلاج الجمجمة". في: بينيديكت، ش.هـ؛ شليزنجر، د.ج؛ جوتش، س.ج؛ كافانا، ب.د (محررون). الجراحة الإشعاعية التجسيمية والعلاج الإشعاعي التجسيمي للجسم . بوكا راتون: مطبعة سي آر سي. ص 156-159 . doi : 10.1201/b16776 . ISBN  978-1-4398-4198-3. S2CID 58555632 .
