نموذج الشبكة

في مجال الحوسبة ، يُعد نموذج الشبكة نموذجًا لقاعدة البيانات مصممًا كطريقة مرنة لتمثيل الكائنات وعلاقاتها. وتكمن ميزته المميزة في أن المخطط ، الذي يُنظر إليه على أنه رسم بياني حيث تكون أنواع الكائنات هي العقد وأنواع العلاقات هي الأقواس، لا يقتصر على كونه تسلسلًا هرميًا أو شبكة .

اعتمدت مجموعة عمل قاعدة بيانات CODASYL نموذج الشبكة عام 1969، وخضع لتحديث رئيسي عام 1971. ولذلك يُعرف أحيانًا بنموذج CODASYL . وقد شاع استخدام عدد من أنظمة قواعد بيانات الشبكة على الحواسيب المركزية والحواسيب الصغيرة خلال سبعينيات القرن العشرين، قبل أن تحل محلها قواعد البيانات العلائقية على نطاق واسع في ثمانينيات القرن نفسه.

بينما يُنظّم نموذج قاعدة البيانات الهرمي البيانات على شكل شجرة من السجلات ، حيث يكون لكل سجل سجل أب واحد والعديد من السجلات الفرعية، يسمح نموذج الشبكة لكل سجل بأن يكون له عدة سجلات أب وفرع، مما يُشكّل بنية بيانية مُعمّمة. تنطبق هذه الخاصية على مستويين: المخطط هو رسم بياني مُعمّم لأنواع السجلات المتصلة بأنواع العلاقات (تُسمى "أنواع المجموعات" في CODASYL)، وقاعدة البيانات نفسها هي رسم بياني مُعمّم لتكرارات السجلات المتصلة بالعلاقات (مجموعات CODASYL). يُسمح بوجود دورات في كلا المستويين. يُعدّ كل من نموذج الند للند ونموذج العميل والخادم مثالين على نماذج الشبكة.

كانت الحجة الرئيسية المؤيدة لنموذج الشبكة، مقارنةً بالنموذج الهرمي، هي أنه يسمح بنمذجة أكثر طبيعية للعلاقات بين الكيانات. ورغم انتشار تطبيق هذا النموذج واستخدامه على نطاق واسع، إلا أنه لم يهيمن على السوق لسببين رئيسيين. أولًا، فضّلت شركة IBM التمسك بالنموذج الهرمي مع امتدادات شبه شبكية في منتجاتها الراسخة مثل IMS وDL/I. ثانيًا، حلّ النموذج العلائقي محله في نهاية المطاف ، إذ وفّر واجهة أكثر وضوحًا وتصريحية. وحتى أوائل ثمانينيات القرن الماضي، كانت مزايا الأداء التي توفرها واجهات التصفح منخفضة المستوى التي تقدمها قواعد البيانات الهرمية والشبكية مقنعة للعديد من التطبيقات واسعة النطاق، ولكن مع تطور سرعة الأجهزة، أدت الإنتاجية والمرونة الإضافية للنموذج العلائقي إلى التقادم التدريجي لنموذج الشبكة في استخدامات الشركات.

كان تشارلز باخمان المخترع الأصلي لنموذج الشبكة ، وقد طُوِّر هذا النموذج ليصبح مواصفة قياسية نُشرت عام 1969 من قِبَل اتحاد مؤتمر لغات أنظمة البيانات ( CODASYL ). تبع ذلك منشور ثانٍ عام 1971، والذي أصبح أساسًا لمعظم التطبيقات. استمر العمل اللاحق حتى أوائل الثمانينيات، وتُوِّج بمواصفة ISO ، ولكن لم يكن لهذا تأثير يُذكر على المنتجات.

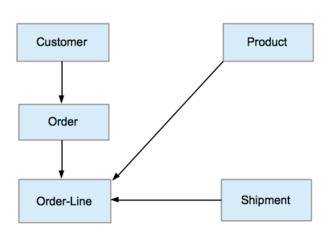

يُعترف بتأثير باخمان في مصطلح " مخطط باخمان" ، وهو رمز تخطيطي يُمثل مخطط قاعدة البيانات باستخدام نموذج الشبكة. في مخطط باخمان، تُمثل المستطيلات المُسماة أنواع السجلات، بينما تُمثل الأسهم أنواع العلاقات من واحد إلى متعدد بين السجلات (أنواع مجموعات CODASYL).

تتضمن بعض أنظمة قواعد البيانات المعروفة التي تستخدم نموذج الشبكة ما يلي:

• صورة لجهاز HP 3000
• مخزن البيانات المتكامل ^{[ 1 ]} (IDS)
• IDMS ^{[ 1 ]} (نظام إدارة قواعد البيانات المتكامل)
• يونيفاك دي إم إس-1100
• بيانات نرويجية سيباس
• Oracle CODASYL DBMS لنظام OpenVMS (المعروف أصلاً باسم DEC VAX DBMS)

• قاعدة بيانات الملاحة
• قاعدة بيانات الرسوم البيانية

• ديفيد م، ك.، 1997. أساسيات وتصميم وتنفيذ معالجة قواعد البيانات. sl: برنتيس هول.

• تشارلز دبليو. باخمان ، المبرمج كملاح. محاضرة جائزة تورينج ، اتصالات رابطة آلات الحوسبة ، المجلد 16، العدد 11، 1973، الصفحات  653-658، الرقم الدولي الموحد للدوريات 0001-0782 ، معرف الكائن الرقمي : 10.1145/355611.362534

• لجنة أنظمة CODASYL "مسح أنظمة قواعد البيانات"( ملف PDF) . 1968-09-03. مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 2007-10-12.
• نموذج بيانات الشبكة (CODASYL)
• قاعدة بيانات SIBAS تعمل على خوادم البيانات النرويجية
