تقنية العرض المرئي رقم تسعة

البطاقات القديمة (بدون معالج مساعد، قبل عام 1986، قبل معيار VGA):

كانت سلسلة Revolution عبارة عن بطاقات كبيرة وكاملة الطول تتراوح أسعارها بين 1995 دولارًا و 3995 دولارًا عند طرحها.

صُنعت بطاقات الرسومات من شركة Number Nine باستخدام معالجات TIGA المساعدة من شركة Texas Instruments في الفترة ما بين عامي 1986 و1992 تقريبًا. وقد زُوّدت هذه المعالجات برقائق مصممة خصيصًا لتطبيقات محددة من قِبل Number Nine، والتي كانت قادرة فقط على التعامل مع وظائف رسومات بدائية للغاية مثل القص. ومع ذلك، فقد كان هذا إنجازًا كبيرًا. باستثناء بطاقة GXi Lite، كانت جميع بطاقات رسومات TIGA كبيرة الحجم وكاملة الطول.

كانت البطاقات التي تستخدم معالج TIGA المساعد (بالترتيب التقريبي لتاريخ طرحها):

كانت البطاقات القائمة على تقنية TIGA باهظة الثمن للغاية في وقتها، حيث تراوحت أسعارها من 995 دولارًا إلى 2495 دولارًا عند طرحها.

كانت وحدات معالجة الرسومات من سلسلة Imagine (وتسمى أيضًا مسرعات الرسومات) من تصميمات شركة Number Nine الداخلية. وقد مرت سلسلة Imagine بأربعة أجيال:

1. تخيل 128 (تخيل. الاسم الرمزي الداخلي: "الطائر الأسود").
2. تخيل 128-II (تخيل 2. الاسم الرمزي الداخلي: "المطرقة الفضية").
3. T2R (مكتوب عليها "تذكرة للركوب"؛ وأحيانًا مكتوب عليها "تخيل-3")
4. T2R4 (المميز بـ "تذكرة ركوب IV").

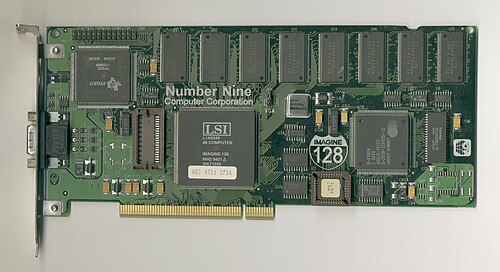

قدمت وحدة معالجة الرسومات Imagine 128 معالج رسومات كامل 128 بت - حيث كانت وحدة معالجة الرسومات وناقل المعالج الداخلي وناقل الذاكرة جميعها 128 بت. ومع ذلك، لم يكن هناك دعم مادي يُذكر لعمليات الرسومات ثلاثية الأبعاد. ^{[ 15 ]}

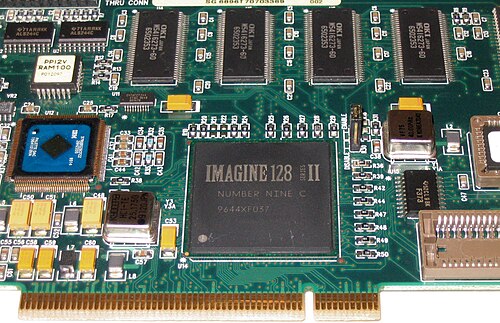

أضاف جهاز Imagine 128-II تظليل غورو ، وتخزين Z-buffering 32 بت ، وتخزين العرض المزدوج، ومحرك عرض فيديو 256 بت. ^{[ 16 ]}

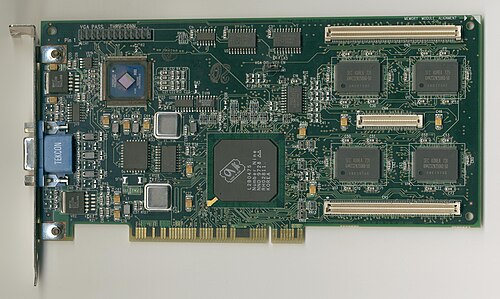

دعمت بطاقة Ticket to Ride (Imagine-3) ذاكرة WRAM وناقلي AGP و PCI، واحتوت على محرك إعداد ثلاثي الأبعاد للنقطة العائمة، وترشيح ثنائي الخطية وتصحيح المنظور، وتظليل غورو، ومزج ألفا ، والضباب المُستكمل ، والإضاءة الانعكاسية ، وتخزين العرض المزدوج والثلاثي، وتخزين Z-buffering ذي 16 و 24 و 32 بت، و MPEG-1 و MPEG-2 ، ورسم خرائط MIP للأجهزة . ^{[ 17 ] [ 18 ]}

تضمنت بطاقة Ticket to Ride IV معالج RAMDAC  مدمج بتردد 250 ميجاهرتز ، ودعمًا لذاكرة SDRAM تصل سعتها إلى 32 ميجابايت، وميزة منع التعرجات الكاملة للمشهد، وتأثيرات الضباب والانعكاس والشفافية لكل بكسل، ورسم خرائط MIP بعشرة مستويات من التفاصيل لكل بكسل، وترشيح ثنائي وثلاثي الخطوط ، و8 بتات لكل بكسل ، وذاكرة تخزين مؤقتة للنسيج مدمجة بسعة 8 كيلوبايت، ودعمًا لتقنيات MPEG-1 وMPEG-2، ومحركًا كاملًا لإعداد عرض ثلاثي الأبعاد بنظام IEEE 754 للنقطة العائمة. ^{[ 19 ] [ 20 ]}

تم استخدام معالجات الرسومات Number Nine في بطاقات الفيديو من طراز Number Nine التالية:

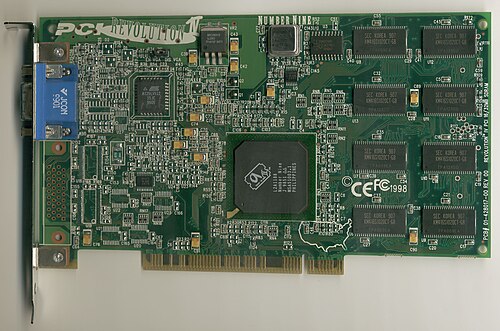

كانت بطاقات الفيديو هذه، التي صدرت في تسعينيات القرن الماضي، البطاقات الرائدة لشركة نمبر ناين في ذلك الوقت (وكانت بطاقتا Imagine 128 و128 Series 2 باهظتي الثمن). لم تتطلب أي منها مشتت حراري على وحدة معالجة الرسومات. طُرحت بطاقة Imagine 128 الأصلية في عام 1994، بينما طُرحت بطاقة Revolution IV في عام 1998.

بالإضافة إلى موصل VGA التناظري القياسي ، احتوى جهاز Revolution IV-FP (المعروف أيضًا باسم Revolution IV-1600SW) على موصل واجهة رقمية OpenLDI لشاشة العرض الرقمية المسطحة 1600SW من شركة Silicon Graphics, Inc (SGI) . وكان Revolution IV-FP واحدًا من محولات الفيديو القياسية القليلة المزودة بواجهة OpenLDI لشاشة العرض الرقمية المسطحة 1600SW من SGI (ومنها أيضًا بطاقات 3Dlabs Oxygen VX1-1600SW وIO DATA GA-NF30/PCI وSiemens Nixdorf S26361-D964 في بعض أجهزة كمبيوتر Siemens Nixdorf). وكانت محولات الفيديو 1600SW من SGI مُدمجة (مُدمجة في اللوحة الأم) في محطات العمل الرسومية O2 و320 و540. وقد أنتجت شركة Formac عددًا محدودًا من بطاقات PCI المزودة بواجهة OpenLDI لأجهزة Apple Mac.

لا تتوافق واجهة OpenLDI مع واجهة DVI-D الحديثة لا من الناحية الفيزيائية ولا الكهربائية . كان ذلك في بدايات تقنية توصيل الفيديو الرقمي، حيث كانت هناك عدة معايير متنافسة وغير متوافقة. اختفت واجهة OpenLDI للشاشات المستقلة، لكن العديد من الشركات المصنعة في السوق الثانوية أنتجت محولات لتحويل OpenLDI إلى DVI-D، ما يسمح بتشغيل بطاقات الفيديو الحديثة مع شاشة 1600SW.

كانت شاشة 1600SW متقدمة جدًا على عصرها، وظلت مطلوبة بشدة حتى بعد توقف إنتاجها. ولهذا السبب، لفترة من الزمن، حظيت بطاقات الفيديو Revolution IV-FP وOxygen VX1-1600SW بأسعار مرتفعة في سوق المستعمل، حتى بعد توقف إنتاجها.

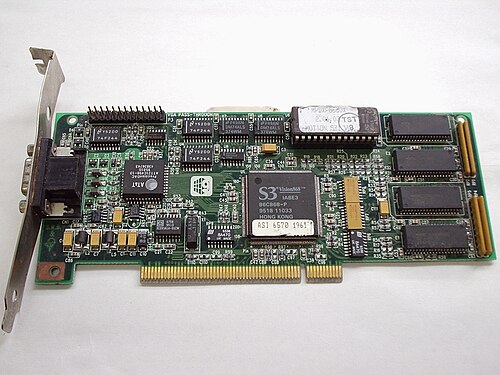

أقامت شركة نمبر ناين علاقة تجارية وثيقة مع شركة إس 3 جرافيكس طوال فترة التسعينيات. وبينما كانت وحدات معالجة الرسومات وبطاقات سلسلة إيماجين هي المنتجات الرائدة لشركة نمبر ناين، أنتجت الشركة في الوقت نفسه سلسلة من بطاقات الرسومات الفيديوية الأقل تكلفة باستخدام وحدات معالجة الرسومات من إس 3. وكانت هذه البطاقات تُطرح عادةً في مجموعات من ثلاث بطاقات، بأسعار أقل بثلاث نقاط من بطاقات إيماجين. وكانت تحمل نفس اسم الطراز، ولكن بأرقام طراز ووحدات معالجة رسومات مختلفة. وباستثناء بطاقة SR9، وهي آخر وأفضل بطاقة من إس 3 أنتجتها نمبر ناين، لم تكن أي من هذه البطاقات مزودة بمشتتات حرارية على شريحة معالجة الرسومات.

كانت بطاقات الفيديو القائمة على معالج S3، مرتبة تقريبًا حسب ترتيب طرحها:

كانت آخر بطاقتي رسومات من إنتاج شركة Number Nine هما الوحيدتان اللتان تتطلبان مشتتات حرارية على وحدة معالجة الرسومات. وقد تفوقت كلتاهما على بطاقة Revolution IV.

• كانت بطاقة SR9 آخر بطاقة رسومات تجارية من إنتاج شركة Number Nine. وقد استخدمت معالج رسومات S3 Savage4 مع مشتت حراري صغير على معالج الرسومات (بطاقة SDRAM المزودة بموصل VGA هي Savage4 LT، وبطاقة SGRAM المزودة بموصل DVI هي Savage4 Xtreme).
• بطاقة AGP مخصصة لمصنعي المعدات الأصلية فقط، تستخدم معالج رسومات Nvidia TNT2-M64 وذاكرة SDRAM بسعة 16 أو 32  ميجابايت. المشتت الحراري فيها أكبر من الموجود في بطاقة SR9. وقد أُطلق على هذه البطاقة، التي تعتمد على معالج Nvidia، أسماء مختلفة (ربما بشكل غير رسمي) مثل "M64" أو "Pepper M32"، لكنها لم تكن منتجًا تجاريًا موجهًا للمستخدم النهائي.

في 20 أبريل 1999، أعلن بنك بوسطن للائتمان التجاري أنه قدم 15  مليون دولار لشركة نمبر ناين فيجوال تكنولوجي. ^{[ 22 ]}

في 9 أغسطس 1999، أعلنت شركتا PixelFusion Ltd. وNumber Nine Visual Technology Corp. عن شراكة بينهما، بموجبها ستستخدم Number Nine شريحة FUZION 150 من PixelFusion لتصميم بطاقة تسريع رسومات ثلاثية الأبعاد فائقة الأداء لأجهزة الكمبيوتر المزودة بمنفذ AGP Pro. ستستخدم البطاقة ذاكرة Rambus RDRAM بسعة تتراوح بين 128 و1024 ميجابايت، بينما ستحتوي شريحة FUZION 150 على 24 ميجابت من ذاكرة DRAM المدمجة. كان من المقرر تسليم المنتج في النصف الأول من عام 2000. ^{[ 23 ]} إلا أنه لم يتم إنتاج أي منتجات للبيع بالتجزئة بعد هذا الإعلان.
