كابل علوي

الكابلات الهوائية هي كابلات لنقل المعلومات ، تُمدد على أعمدة المرافق العامة . وتُعد خطوط الهاتف والتلفزيون الكبلي الهوائية شائعة في أمريكا الشمالية. تحمل هذه الأعمدة أحيانًا خطوطًا هوائية لتزويد الطاقة الكهربائية . وقد تستخدمها شركات الطاقة أيضًا لشبكة اتصالات داخلية . ^{[ 1 ]} في بعض الأحيان، تُدمج هذه الكابلات في موصل الأرض أو موصل الطاقة. وفي حالات أخرى، يُمد خط إضافي على الأبراج، عادةً على جسم البرج على ارتفاع عارضة. في العديد من الخطوط التي بنتها شركة EVS السابقة لتزويد الطاقة (التي أصبحت الآن جزءًا من EnBW) في بادن-فورتمبيرغ، ألمانيا، تُثبت هذه الكابلات كإكليل على موصل الأرض أو على حبل مساعد. على الرغم من استبدال العديد من هذه الكابلات بموصلات أرضية مزودة بكابلات اتصالات مدمجة أو كابلات اتصالات حرة اللف، إلا أن العديد منها لا يزال قيد الاستخدام.

•
  كابل اتصالات يشبه إكليل الزهور على الموصل الأرضي لخط 110 كيلوفولت
•

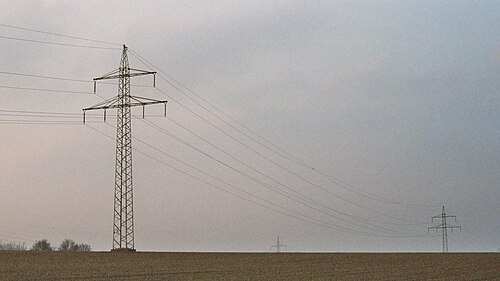

  أبراج معلقة مزودة بكابلات اتصال تشبه الأكاليل على الموصل الأرضي
•
  مصفاة مزودة بكابل اتصال يشبه الإكليل على الموصل الأرضي
•
  برج معلق لخط نقل كهربائي بجهد 110 كيلوفولت، مزود بكابل اتصالات يشبه إكليل الزهور على الموصل الأرضي.
•
  مصفاة لخط نقل كهربائي بجهد 110 كيلوفولت مزودة بكابل اتصالات يشبه إكليل الزهور على الموصل الأرضي
•
  برج معلق لخط نقل جهد كهربائي 110 كيلوفولت، مثبت عليه كابل اتصالات يشبه الإكليل على الموصل الأرضي، ويمتد هذا الكابل إلى أسفل داخل جسم البرج.
•

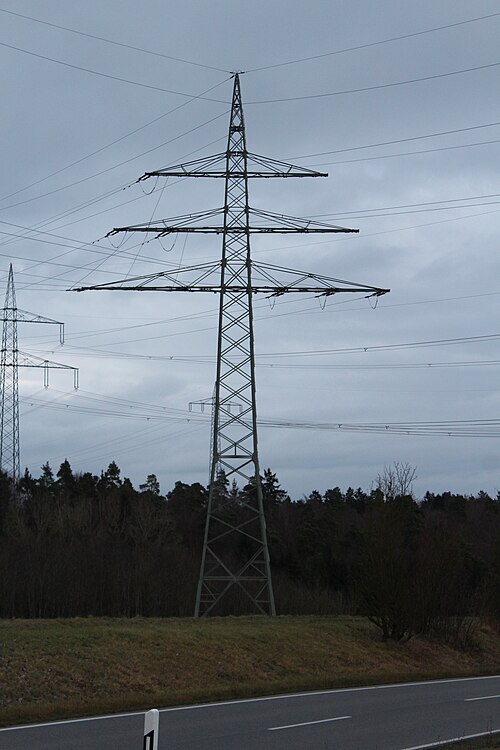

  عمود فرعي لخط نقل كهربائي بجهد 110 كيلوفولت مزود بكابلات اتصالات تشبه إكليل الزهور
•
  خط 380 كيلوفولت/110 كيلوفولت مزود بكابلين اتصال على شكل إكليل، أحدهما على الموصل الأرضي والآخر على حبل مساعد.
•
  صورة تفصيلية لقمة برج اتصالات مزود بكابلين للاتصالات على شكل إكليل.
•

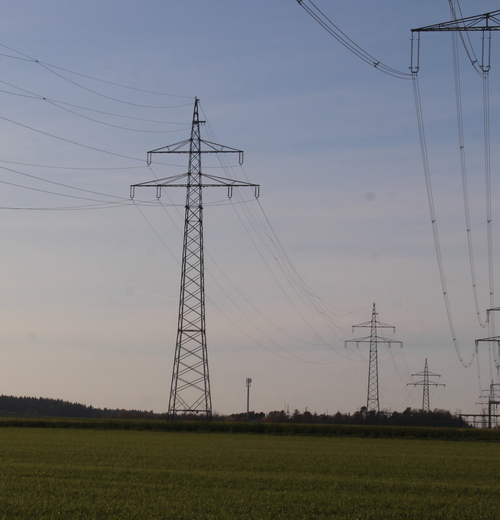

  خط كهرباء بجهد 110 كيلوفولت مزود بكابلين اتصال متشابكين، أحدهما على الموصل الأرضي والآخر على حبل مساعد.
•
  خط كهرباء بجهد 110 كيلوفولت شمال هيرنبرغ مزود بكابلين للاتصالات على شكل إكليل على العارضة السفلية
•
  خط جهد متوسط ​​مزود بكابل اتصالات يشبه إكليل الزهور على موصل

تُمدد الكابلات على الأعمدة، مع وضع الكابلات الأكثر خطورة، أي تلك التي تحمل الطاقة، في أعلى الأعمدة. كما تتضمن أنظمة الكابلات العلوية عددًا من المكونات المختلفة لإدارة كابلات الإشارة، منها أنظمة التوصيل التي تسمح باستخدام كابلات متعددة الموصلات لتوزيع إشارات الهاتف، وأجهزة على شكل أحذية ثلجية لعكس اتجاه الكابلات.

عندما تُمدّ أسلاك الهاتف المعدنية على نفس أعمدة الكهرباء، فإنها قد تلتقط تشويشًا من خطوط الكهرباء. أما كابلات الهاتف الحديثة المصنوعة من الألياف الضوئية، فتتميز بإمكانية مدّها بجوار خطوط الكهرباء دون أي تداخل.

في المناطق ذات الكثافة السكانية العالية في المملكة المتحدة، يكون خط الهاتف هو الكابل الهوائي الوحيد الظاهر. أما كابلات الطاقة وكابلات الألياف الضوئية التي تنقل خدمات التلفزيون والإنترنت، فتُدفن تحت الأرض. وفي المناطق الأقل كثافة سكانية، كالمناطق الريفية مثلاً، تكون كابلات الطاقة هوائية. ورغم أن إبقاء الكابلات تحت الأرض أكثر أماناً، إلا أنه يصعب إصلاح الخط في حال حدوث عطل.
