بطارية 9 فولت

بطارية التسعة فولت ، أو بطارية 9 فولت ، هي بطارية كهربائية تُزوّد ​​بجهد اسمي قدره 9 فولت . يتراوح الجهد الفعلي بين 7.2 و9.6 فولت، وذلك تبعًا لتركيب البطارية الكيميائي. تُصنّع بطاريات بأحجام وسعات مختلفة؛ ومن الأحجام الشائعة جدًا بطارية PP3 (IEC القلوية 6LR61 )، والتي استُخدمت في أجهزة الراديو الترانزستورية القديمة . تتميز بطارية PP3 بشكلها المكعب ذي الحواف المستديرة وموصلين ثنائيي القطبية في الأعلى. يُستخدم هذا النوع بكثرة في العديد من التطبيقات، بما في ذلك الاستخدامات المنزلية مثل أجهزة كشف الدخان ، وأجهزة كشف الغاز ، والساعات ، والألعاب. ^{[ 1 ]}

تتوفر بطارية PP3 ذات جهد 9 فولت بشكل شائع بأنواع كيميائية أولية من الزنك والكربون والقلوية ، وبأنواع أولية من ثاني كبريتيد الحديد الليثيوم وثاني أكسيد المنغنيز الليثيوم (يُشار إليها أحيانًا بـ CRV9 ^{[ 2 ]} )، وبصيغة قابلة لإعادة الشحن من النيكل والكادميوم (Ni-Cd) والنيكل وهيدريد المعدن (Ni-MH) وأيونات الليثيوم . وقد حُظرت بطاريات الزئبق من هذا النوع، التي كانت شائعة في السابق، في العديد من البلدان بسبب سميتها. ^{[ 3 ]} تشمل التسميات لهذا النوع NEDA 1604 و IEC 6F22 (للزنك والكربون) أو MN1604 6LR61 (للقلوية). ويُشار إلى حجمها، بغض النظر عن تركيبها الكيميائي، عادةً بـ PP3 - وهي تسمية كانت مخصصة في الأصل للكربون والزنك فقط، أو في بعض البلدان، E أو E-block . ^{[ 4 ]} وقد تم إنتاج مجموعة من بطاريات PP في الماضي، بجهود 4.5 و6 و9 فولت وسعات مختلفة؛ لا تزال بطاريات PP6 وPP7 وPP9 الأكبر حجماً بجهد 9 فولت متوفرة. كما تتوفر أحجام أخرى من بطاريات 9 فولت: A10 وA29. ^{[ 2 ]}

تتكون معظم بطاريات القلوية من حجم PP3 من ست خلايا أسطوانية فردية من نوع LR61  بجهد 1.5 فولت ، مغلفة بغلاف. ^{[ 5 ]} هذه الخلايا أصغر قليلاً من خلايا LR8D425 AAAA ، ويمكن استخدامها بدلاً منها في بعض الأجهزة، على الرغم من أنها أقصر منها بمقدار 3.5 مم. أما بطاريات الكربون والزنك، فتتكون من ست خلايا مسطحة مكدسة، مغلفة بغلاف مقاوم للرطوبة لمنع جفافها. بينما تتكون بطاريات الليثيوم الأولية من ثلاث خلايا موصولة على التوالي. ^{[ 6 ]}

شكلت بطاريات 9 فولت 4٪ من مبيعات البطاريات القلوية الأولية في الولايات المتحدة في عام 2007، و2٪ من مبيعات البطاريات الأولية و2٪ من مبيعات البطاريات الثانوية (القابلة لإعادة الشحن) في سويسرا في عام 2008. ^{[ 7 ] [ 8 ]}

تاريخيًا، كانت بطارية PP3، الشائعة حاليًا، جزءًا من عائلة بطاريات الطاقة (PP) التي كانت تُصنّعها في الأصل شركتا إيفر ريدي في المملكة المتحدة وإيفريدي في الولايات المتحدة. وتقول الشركة إنها طرحت بطارية PP3 في عام 1956. ^{[ 9 ]} في أربعينيات وخمسينيات وستينيات القرن العشرين، كانت تُسوّق عادةً باسم بطاريات راديو الترانزستور، أو اختصارًا TR (لمحاكاة وظيفة بطارية B القديمة). أُضيفت بطارية PP3 كمعيار ANSI في عام 1959، وتُعرف حاليًا باسم ANSI-1604A. ^{[ 10 ]}

يتكون جهاز PP11 من بطاريتين معزولتين بجهد 4.5 فولت مع أربعة أطراف.

لا تزال تُصنّع أحجام PP1 وPP3 وPP6 وPP7 وPP8/2 وPP9 فقط، ويُعدّ حجم PP3 الأكثر شيوعًا. تتميز البطاريات الحديثة بسعات أعلى ومقاومة داخلية أقل من الإصدارات القديمة.

قبل منتصف الخمسينيات من القرن الماضي، في أيام أجهزة الراديو التي تعمل بالصمامات المفرغة (الصمامات) والتي كانت تستخدم بطاريات مصممة خصيصًا للصمامات المفرغة، كانت هناك بطارية انحياز الشبكة ذات جهد 9 فولت أو بطارية (الولايات المتحدة) "C" ، والتي كانت تحتوي على منافذ لفولتيات مختلفة من 1.5 إلى 9 فولت.

كانت أجهزة الراديو القديمة التي تعمل بالترانزستور ، وغيرها من الأجهزة، تحتاج إلى بطارية صغيرة ذات جهد مناسب. كانت أجهزة الراديو القديمة التي تعمل بالترانزستور تتطلب بطارية بجهد 22.5 فولت . مع أن الترانزستورات نظريًا تعمل بجهود أقل، إلا أن ترانزستورات التلامس النقطي المستخدمة عام 1954 كانت تتطلب تشغيلها بالقرب من حد جهد وصلة القاعدة-المجمع ( V_{_CBO} ) للحصول على استجابة التردد المطلوبة. مع ذلك، كانت هناك بطارية صغيرة مناسبة متوفرة في الأسواق لأجهزة السمع (التي تعمل بالصمامات المفرغة) .

ظهرت بطارية PP3 (المطابقة فيزيائياً لبطاريتي 6LR61 و1604A) عندما أصبحت أجهزة الراديو الترانزستورية المحمولة شائعة، وكانت تُعرف باسم بطارية الترانزستور أو بطارية راديو الترانزستور . ^{[ 11 ] [ 12 ]}

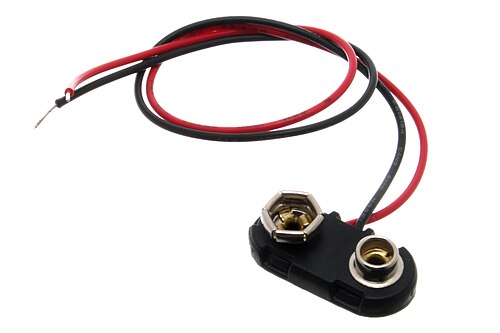

تحتوي بطارية PP3 على طرفين متصلين بموصل سريع في أحد طرفيها. الطرف الدائري الأصغر (ذكر) هو الموجب، والطرف السداسي أو الثماني الأكبر (أنثى) هو السالب. تتشابه موصلات البطارية مع موصلات جهاز الحمل؛ حيث يتصل الطرف الأصغر بالطرف الأكبر. ^{[ 5 ]} يُستخدم نفس الموصل السريع في أنواع البطاريات الأخرى من سلسلة PP. عادةً ما يكون استقطاب البطارية واضحًا، نظرًا لأن التوصيل الميكانيكي لا يكون ممكنًا إلا في وضعية واحدة.

تكمن إحدى مشكلات هذا النوع من الموصلات في إمكانية تلامس بطاريتين غير مثبتتين بأطراف مكشوفة ، مما قد يؤدي إلى حدوث ماس كهربائي وتفريغهما، وتوليد حرارة، وربما نشوب حريق. ^{[ 1 ]} يساعد الاحتفاظ ببطاريات 9 فولت في عبواتها الأصلية حتى استخدامها على تجنب التفريغ العرضي. ^{[ 13 ]}

ثلاثة أنواع مختلفة من المكونات الداخلية للبطاريات الأولية 9 فولت: خلية مستطيلة من الزنك والكربون (6F22)، وخلية مستطيلة قلوية (6LP3146)، وخلية أسطوانية قلوية (6LR61).

في كثير من الأحيان، تشير بطارية "9 فولت" إلى حجم راديو الترانزستور المسمى PP3 أو IEC 6F22 أو NEDA 1604، على الرغم من وجود بطاريات 9 فولت أقل شيوعًا بأحجام مختلفة.

تُصنّع البطاريات بجميع أنواعها للاستخدام المنزلي والصناعي. قد تستخدم البطاريات الصناعية الأغلى ثمناً تركيبات كيميائية توفر نسبة طاقة إلى حجم أعلى، ومعدل تفريغ ذاتي أقل، وبالتالي عمرًا أطول عند عدم الاستخدام، ومقاومة أكبر للتسرب ، وقدرة على تحمل درجات الحرارة والرطوبة العالية المصاحبة للتعقيم بالبخار في الأجهزة الطبية. ^{[ 14 ]}

يمكن فحص بطارية 9 فولت باستخدام جهاز قياس متعدد عن طريق قياس الجهد بين طرفيها. ويمكن استخدام الجهد المقاس بواسطة الجهاز لتقدير شحن البطارية تقريبًا.

إذا كانت أقطاب البطارية الموجبة والسالبة متقاربة بما يكفي، يُمكن استخدام لعق بطارية 9 فولت كاختبار سريع للتحقق من وجود شحنة متبقية فيها. يُمكن الشعور بوخز في اللسان تبعًا لجهد البطارية؛ فكلما زاد التيار المار عبر اللسان، اشتد الوخز. وعلى الرغم من أن هذه الطريقة آمنة عمومًا، إلا أن بعض الأشخاص قد يجدون الوخز مزعجًا. ^{[ 18 ]}

بطاريات الليثيوم 9 فولت هي بطاريات قابلة لإعادة الشحن ذات كثافة طاقة عالية. في الحجم PP3، تتراوح سعتها عادةً بين 0.8 و1.2  أمبير/ساعة (على سبيل المثال، أكثر من 1.2  أمبير/ساعة عند 900 أوم إلى 5.4  فولت عند 23  درجة مئوية لنوع واحد)، ^{[ 19 ]} أي ما يقارب ضعف سعة البطاريات القلوية. ويدّعي بعض المصنّعين أن كثافة الطاقة فيها قد تصل إلى خمسة أضعاف كثافة الطاقة في البطاريات القلوية. ^{[ 19 ]} من التطبيقات الشائعة لبطاريات الليثيوم 9 فولت أجهزة كشف الدخان وأول أكسيد الكربون . ^{[ 6 ]}
