مخطط فيزيائي

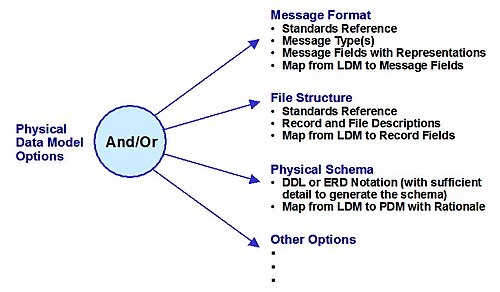

نموذج البيانات المادي (أو تصميم قاعدة البيانات ) هو تمثيل لتصميم البيانات كما هو مُطبق، أو مُزمع تطبيقه، في نظام إدارة قواعد البيانات . في دورة حياة المشروع، يُستمد عادةً من نموذج بيانات منطقي ، ^{[ 2 ]} مع إمكانية استنباطه من تطبيق قاعدة بيانات مُعين . يتضمن نموذج البيانات المادي الكامل جميع عناصر قاعدة البيانات اللازمة لإنشاء علاقات بين الجداول أو لتحقيق أهداف الأداء، مثل الفهارس ، وتعريفات القيود، وجداول الربط ، والجداول المُقسّمة ، أو المجموعات . يستطيع المحللون عادةً استخدام نموذج البيانات المادي لحساب تقديرات التخزين؛ وقد يتضمن تفاصيل مُحددة لتخصيص التخزين لنظام قاعدة بيانات مُعين.

اعتبارًا من عام 2012تهيمن سبع قواعد بيانات رئيسية على السوق التجارية: Informix و Oracle و Postgres و SQL Server و Sybase و IBM Db2 و MySQL . أما أنظمة إدارة قواعد البيانات العلائقية الأخرى، فغالباً ما تكون قواعد بيانات قديمة أو تُستخدم في الأوساط الأكاديمية كالجامعات وكليات التعليم العالي. تختلف نماذج البيانات المادية لكل تطبيق اختلافاً كبيراً، ويعود ذلك جزئياً إلى متطلبات نظام التشغيل الأساسي. على سبيل المثال: يعمل SQL Server فقط على أنظمة تشغيل Microsoft Windows (بدءاً من SQL Server 2017، يعمل SQL Server على Linux. وهو نفس محرك قاعدة بيانات SQL Server، مع العديد من الميزات والخدمات المتشابهة بغض النظر عن نظام التشغيل ^{[ 3 ]} )، بينما يمكن تشغيل Oracle وMySQL على Solaris وLinux وأنظمة التشغيل الأخرى المبنية على UNIX، بالإضافة إلى Windows. هذا يعني أن متطلبات القرص ومتطلبات الأمان والعديد من الجوانب الأخرى لنموذج البيانات المادي ستتأثر بنظام إدارة قواعد البيانات العلائقية الذي يختاره مدير قاعدة البيانات (أو المؤسسة).

المخطط المادي هو مصطلح يستخدم في إدارة البيانات لوصف كيفية تمثيل البيانات وتخزينها (الملفات، والفهارس، وما إلى ذلك) في التخزين الثانوي باستخدام نظام إدارة قواعد بيانات معين (مثل Oracle RDBMS ، وSybase SQL Server، وما إلى ذلك). ^{[ 4 ]}

في منهجية المخططات الثلاثة لهندسة ANSI/SPARC ، يمثل المخطط الداخلي رؤية البيانات التي تتضمن تقنية إدارة البيانات. وهذا يختلف عن المخطط الخارجي الذي يعكس رؤية الفرد للبيانات، أو المخطط المفاهيمي الذي يمثل تكامل مجموعة من المخططات الخارجية. ^{[ 5 ]}

كان المخطط المنطقي هو الطريقة التي تُعرض بها البيانات لتتوافق مع قيود منهجية معينة لإدارة قواعد البيانات. في ذلك الوقت، كانت الخيارات المتاحة هي المخطط الهرمي والمخطط الشبكي . مع ذلك، لم يكن وصف المخطط المنطقي يصف كيفية تخزين البيانات فعليًا على محركات الأقراص. هذا هو مجال المخطط المادي . أما الآن، فتصف المخططات المنطقية البيانات من حيث الجداول والأعمدة العلائقية، والفئات الموجهة للكائنات ، ووسوم XML . ^{[ 4 ]}

على سبيل المثال، يمكن تنفيذ مجموعة واحدة من الجداول بطرق عديدة، بما في ذلك بنية يتم فيها الاحتفاظ بصفوف الجدول على أجهزة الكمبيوتر في بلدان مختلفة.
