الموسوعة الحرة
مخطط كتلي لبنية مجموعة الشرائح القائمة على وحدة التحكم المركزية ، بما في ذلك وحدة تحكم الذاكرة المتكاملة (IMC) في وحدة المعالجة المركزية.

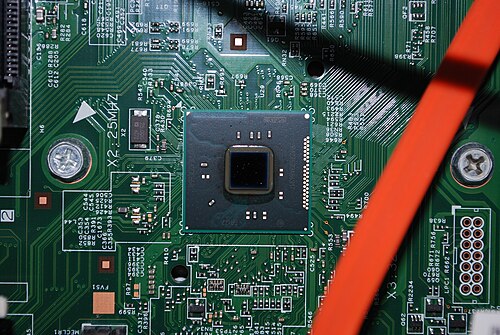

شريحة Intel DH82H81 PCH مع كشف رقاقة المعالج

يُعد مركز التحكم في النظام الأساسي ( PCH ) عائلة من شرائح Intel أحادية الشريحة ، والتي تم طرحها لأول مرة في عام 2009. وهو خليفة بنية Intel Hub ، التي استخدمت شريحتين - جسر شمالي وجسر جنوبي ، وظهرت لأول مرة في سلسلة Intel 5 .

تتحكم وحدة التحكم الطرفية (PCH) في مسارات بيانات ووظائف دعم محددة تُستخدم مع معالجات إنتل . تشمل هذه الوظائف ضبط تردد النظام ، وواجهة العرض المرنة (FDI)، وواجهة الوسائط المباشرة (DMI)، مع العلم أن FDI تُستخدم فقط عندما تتطلب مجموعة الشرائح دعم معالج مزود برسومات مدمجة . ونتيجةً لذلك، أُعيد توزيع وظائف الإدخال/الإخراج بين هذه الوحدة المركزية الجديدة ووحدة المعالجة المركزية مقارنةً بالبنية السابقة: حيث دُمجت بعض وظائف الجسر الشمالي، ووحدة تحكم الذاكرة، ومسارات PCIe في وحدة المعالجة المركزية، بينما تولت وحدة التحكم الطرفية (PCH) الوظائف المتبقية بالإضافة إلى الأدوار التقليدية للجسر الجنوبي. لدى AMD ما يُعادل وحدة التحكم الطرفية (PCH)، والمعروف ببساطة باسم مجموعة الشرائح منذ إصدار بنية Zen في عام 2017. [ 1 ] لم تعد AMD تستخدم ما يُعادل وحدة التحكم الطرفية (PCH)، وهو وحدة التحكم Fusion (FCH).

ملخص

شريحة وحدة تحكم منصة إنتل كانون ليك

تتفوق بنية PCH على بنية Hub السابقة من إنتل ، حيث يعالج تصميمها مشكلة اختناق الأداء بين المعالج واللوحة الأم . في بنية Hub، كانت اللوحة الأم تتكون من شريحتين: شريحة الجسر الشمالي وشريحة الجسر الجنوبي. مع مرور الوقت، ازدادت سرعة المعالجات المركزية، لكن عرض نطاق ناقل النظام الأمامي (FSB) (الوصلة بين المعالج واللوحة الأم) لم يزد، مما أدى إلى اختناق الأداء. [ 2 ]

كحلٍّ لمشكلة الاختناق، أُعيد ترتيب العديد من الوظائف التابعة لشريحتي الجسر الشمالي والجنوبي التقليديتين . وقد تم الاستغناء تمامًا عن الجسر الشمالي ووظائفه: حيث تم دمج وحدة تحكم الذاكرة، ومسارات PCI Express لبطاقات التوسعة ، ووظائف الجسر الشمالي الأخرى في شريحة المعالج كعنصر نظام (إنتل)، أو تم تغليفها في المعالج على شريحة الإدخال/الإخراج (AMD Zen 2).

تتضمن شريحة التحكم الطرفية (PCH) بعض وظائف الجسر الشمالي المتبقية (مثل ضبط التوقيت) بالإضافة إلى جميع وظائف الجسر الجنوبي، لتحل محله. كان توقيت النظام سابقًا متصلًا بشريحة مخصصة، ولكنه الآن مُدمج في شريحة التحكم الطرفية. توجد وصلتان مختلفتان بين شريحة التحكم الطرفية ووحدة المعالجة المركزية: واجهة العرض المرنة (FDI) وواجهة الوسائط المباشرة (DMI). تُستخدم واجهة العرض المرنة فقط عندما تتطلب مجموعة الشرائح دعم معالج مزود برسومات مدمجة. كما نُقل محرك إدارة Intel إلى شريحة التحكم الطرفية بدءًا من معالجات Nehalem ومجموعات شرائح السلسلة 5. تحتوي مجموعة الشرائح أيضًا على ذاكرة BIOS غير المتطايرة .

بفضل دمج وظائف الجسر الشمالي في وحدة المعالجة المركزية، تم تخفيف الكثير من عرض النطاق الترددي اللازم للشرائح.

بدأ هذا النمط في نيهاليم وسيستمر في المستقبل المنظور، عبر بحيرة كانون .

التخلص التدريجي

بدءًا من معالجات Haswell فائقة الكفاءة في استهلاك الطاقة ، واستمرارًا مع معالجات Skylake للأجهزة المحمولة ، دمجت إنتل وحدات تحكم الإدخال/الإخراج للجسر الجنوبي في حزمة المعالج، مستغنيةً عن شريحة PCH لتصميم نظام متكامل (SiP) بشريحتين؛ الشريحة الأكبر هي شريحة المعالج، والشريحة الأصغر هي شريحة PCH. [ 3 ] وبدلًا من DMI ، توفر هذه الحزم المتكاملة (SOPs) مسارات PCIe مباشرةً، بالإضافة إلى خطوط SATA وUSB و HDA من وحدات التحكم المدمجة، وخطوط SPI/ I²C /UART/GPIO لأجهزة الاستشعار. ومثل المعالجات المتوافقة مع PCH، تستمر هذه الحزم في توفير خطوط DisplayPort وRAM و SMBus . مع ذلك، سيظل منظم الجهد المتكامل غير متوفر حتى معالجات Cannon Lake.

ما يعادل AMD

يُعرف المكافئ لـ PCH في معالجات AMD باسم FCH. وهو مرتبط بوحدة المعالجة المركزية عبر ناقل UMI ويوفر وظائف الجسر الجنوبي. [ 4 ]

استخدمت AMD تصميم نظام على شريحة (SoC) في معالجات أجهزة سطح المكتب والخوادم منذ عام 2015 مع نواة Excavator Carrizo. [ 5 ] ما يُعرف باسم "مجموعة الشرائح" هو في الواقع جهاز PCIe خاص يجمع وظائف مُبدِّل PCIe (الذي يزيد عدد مسارات PCIe المتاحة)، ومضيف USB، و/أو مضيف SATA. يتصل هذا الجهاز بوحدة المعالجة المركزية عبر وصلة PCIe مخصصة. [ 6 ] أما معالجات سطح المكتب غير المخصصة لأجهزة الحوسبة عالية الأداء (HEDT) منذ Zen 2 (2019) فتستخدم تصميم MCM مع رقائق منفصلة لوحدة المعالجة المركزية ووحدات الإدخال/الإخراج (نظام في حزمة واحدة) لتحسين الإنتاجية. [ 7 ]

تعتمد معالجات AMD للخوادم وأجهزة الكمبيوتر المحمولة على تصميم نظام متكامل على شريحة (SoC) لا يتطلب مجموعة شرائح. [ 8 ] [ 9 ] [ 10 ]

قمة إيبكس

كانت شرائح Intel من السلسلة 5 أول من قدم شريحة PCH. هذه الشريحة الأولى تحمل الاسم الرمزي Ibex Peak .

وهذا يتضمن الاختلافات التالية:

مشاكل

  • ستكتشف وحدات التحكم الطرفية المكتبية المزودة بستة منافذ USB (3420، H55) منافذ USB وهمية على وحدة التحكم EHCI الأولى. قد يحدث هذا عند فصل التيار المتردد بعد الدخول إلى وضع ACPI S4. قد يؤدي إعادة توصيل التيار المتردد واستئناف التشغيل من وضع S4 إلى عدم اكتشاف جهاز USB أو حتى عدم عمله (الخطأ رقم 12).
  • سيكتشف معالج PCH المحمول المزود بستة منافذ USB (HM55) منافذ USB وهمية على وحدة التحكم EHCI الأولى. قد يحدث هذا عند فصل التيار المتردد والبطارية بعد الدخول إلى وضع ACPI S4. قد يؤدي إعادة توصيل التيار المتردد أو البطارية واستئناف التشغيل من وضع S4 إلى عدم اكتشاف جهاز USB أو حتى عدم عمله (الخطأ رقم 13).
  • قراءة مؤقت المقارنة HPET مباشرة بعد عملية الكتابة تعيد القيمة القديمة (الخطأ 14)
  •  قد لا يتم اكتشاف أجهزة SATA 6 جيجابت/ثانية عند بدء التشغيل البارد أو بعد استئناف ACPI S3 و S4 (الخطأ 21)

لانغويل

لانغويل هو الاسم الرمزي لوحدة التحكم الطرفية (PCH) في منصة مورستاون MID / الهواتف الذكية. [ 11 ] [ 12 ] لمعالجات أتوم لينكروفت الدقيقة .

وهذا يتضمن الاختلافات التالية:

  • AF82MP20 (PCH MP20)
  • AF82MP30 (PCH MP30)

تايجر بوينت

إنتل CG82NM10

Tiger Point هو الاسم الرمزي لـ PCH في مجموعة شرائح منصة Pine Trail netbook لمعالجات Atom Pineview الدقيقة.

وهذا يتضمن الاختلافات التالية:

توبكليف

توبكليف هو الاسم الرمزي لـ PCH في مجموعة شرائح منصة كوينز باي المدمجة لمعالجات Atom Tunnel Creek الدقيقة .

يتصل بالمعالج عبر PCIe (بدلاً من DMI كما تفعل وحدات PCH الأخرى).

وهذا يتضمن الاختلافات التالية:

كوجر بوينت

كوجر بوينت هو الاسم الرمزي لشريحة التحكم في المنتج (PCH) في شرائح إنتل من السلسلة 6 للأجهزة المحمولة، وأجهزة الكمبيوتر المكتبية، ومحطات العمل، والخوادم. ويرتبط هذا الاسم ارتباطًا وثيقًا بمعالجات ساندي بريدج .

وهذا يتضمن الاختلافات التالية:

مشاكل

في الشهر الأول بعد إطلاق معالج Cougar Point، يناير 2011، أصدرت شركة إنتل بيانًا صحفيًا يفيد باكتشاف خطأ في التصميم. تحديدًا، كان أحد الترانزستورات في دائرة توقيت PLL  بسرعة 3 جيجابت/ثانية يتلقى جهدًا كهربائيًا مرتفعًا جدًا. وكانت النتيجة المتوقعة هي معدل فشل يتراوح بين 5 و15% خلال ثلاث سنوات لمنافذ SATA بسرعة 3 جيجابت/ثانية، والتي تُستخدم عادةً لأجهزة التخزين مثل محركات الأقراص الصلبة ومحركات الأقراص الضوئية. كان هذا الخطأ موجودًا في الإصدار B2 من الشرائح، وتم إصلاحه في الإصدار B3. لم يكن هذا الخطأ موجودًا في شريحة Z68، نظرًا لعدم إصدار الإصدار B2 الخاص بها. لم تتأثر منافذ 6 جيجابت/ثانية. كان هذا الخطأ مشكلة خاصة في شريحة H61، التي تحتوي فقط على منافذ SATA بسرعة 3 جيجابت/ثانية. تخطط إنتل، من خلال مصنعي المعدات الأصلية ، لإصلاح أو استبدال جميع المنتجات المتأثرة بتكلفة 700 مليون دولار. [ 13 ] [ 14 ]

صُممت جميع اللوحات الأم تقريبًا التي تستخدم شرائح Cougar Point للعمل مع معالجات Sandy Bridge، ولاحقًا معالجات Ivy Bridge. أنتجت شركة ASRock لوحة أم واحدة لمعالجات LGA 1156 ، وهي P67 Transformer، التي تعتمد على شريحة P67. تدعم هذه اللوحة حصريًا معالجات Lynnfield Core i5/i7 وXeon، باستخدام مقبس LGA 1156. بعد سحب الإصدار B2 من شرائح Cougar Point، قررت ASRock عدم تحديث لوحة P67 Transformer، وتم إيقاف إنتاجها. وتقوم بعض الشركات الصينية الصغيرة حاليًا بإنتاج لوحات أم LGA 1156 باستخدام شريحة H61.

ويتني بوينت

Whitney Point هو الاسم الرمزي لـ PCH في منصة Oak Trail اللوحية لمعالجات Atom Lincroft الدقيقة.

وهذا يتضمن الاختلافات التالية:

  • 82SM35 (PCH SM35)

بانثر بوينت

معالج Intel BD82HM77 PCH Panther Point

بانثر بوينت هو الاسم الرمزي لشريحة التحكم في المنتج (PCH) في شرائح إنتل من السلسلة 7 للأجهزة المحمولة والمكتبية. ويرتبط هذا الاسم ارتباطًا وثيقًا بمعالجات آيفي بريدج . تحتوي هذه الشرائح (باستثناء شريحة التحكم في المنتج HM75) على منفذ USB 3.0 مدمج . [ 15 ]

وهذا يتضمن الاختلافات التالية:

كهف كريك

Cave Creek هو الاسم الرمزي لـ PCH الأكثر ارتباطًا بمنصات Crystal Forest ومعالجات Gladden [ 16 ] أو Sandy Bridge-EP/EN [ 17 ] .

باتسبورغ

باتسبيرغ هو الاسم الرمزي لشريحة PCH في شرائح Intel من السلسلة 7 للخوادم ومحطات العمل التي تستخدم مقبس LGA 2011. أُطلقت في البداية عام 2011 كجزء من Intel X79 لمعالجات Sandy Bridge-E المخصصة لأجهزة سطح المكتب في منصات Waimea Bay . [ 18 ] ثم استُخدم اسم باتسبيرغ لمنصة خوادم Sandy Bridge-EP (التي كانت تحمل الاسم الرمزي Romley ووحدات المعالجة المركزية Jaketown، ثم سُميت لاحقًا بسلسلة Xeon E5-2600) التي أُطلقت في أوائل عام 2012. [ 19 ]

تم إطلاق معالجات Ivy Bridge-E /EP (التي تحمل العلامة التجارية Xeon E5-2600 v2) في خريف عام 2013، وهي تعمل أيضًا مع Patsburg، وعادةً ما يتطلب ذلك تحديث BIOS. [ 20 ] [ 21 ]

توجد الاختلافات التالية في باتسبورغ:

كوليتو كريك

كوليتو كريك هو الاسم الرمزي لـ PCH الأكثر ارتباطًا بمنصات هايلاند فورست ومعالجات Ivy Bridge-EP [ 22 ] .

لينكس بوينت

Lynx Point هو الاسم الرمزي لشريحة PCH في شرائح Intel من السلسلة 8 ، والتي ترتبط ارتباطًا وثيقًا بمعالجات Haswell ذات مقبس LGA 1150. [ 23 ] تتصل شريحة Lynx Point بالمعالج بشكل أساسي عبر واجهة الوسائط المباشرة (DMI). [ 24 ]

تتوفر المتغيرات التالية: [ 25 ]

بالإضافة إلى ذلك، تتوفر الإصدارات الأحدث التالية، والمعروفة أيضًا باسم Wildcat Point ، والتي تدعم أيضًا معالجات Haswell Refresh : [ 26 ]

  • DH82H97 (PCH H97) سطح المكتب الرئيسي
  • DH82Z97 (PCH Z97) ​​قاعدة مكتبية مدمجة ووحدة منزلية

مشاكل

يتسبب خلل في التصميم في فصل الأجهزة المتصلة بوحدة تحكم USB 3.0 المدمجة في جهاز Lynx Point عند استئناف النظام من حالة السكون S3 ( التعليق إلى ذاكرة الوصول العشوائي )، مما يجبر أجهزة USB على إعادة الاتصال رغم عدم فقدان أي بيانات. [ 27 ] [ 28 ] وقد تم تصحيح هذه المشكلة في الإصدار C2 من شريحة Lynx Point. [ 29 ]

ويلزبرغ

ويلزبرغ هو الاسم الرمزي لشريحة التحكم الطرفية من سلسلة C610، التي تدعم معالجات Haswell-E (Core i7 Extreme)، و Haswell-EP ( Xeon E5-16xx v3 و Xeon E5-26xx v3 )، و Broadwell-EP  (Xeon E5-26xx v4). وتستهلك ويلزبرغ، بشكل عام، ما يصل إلى 7 واط فقط عند التحميل الكامل، على غرار باتسبرغ . [ 30 ]

تتضمن مدينة ويلزبرغ الاختلافات التالية:

نقطة شروق الشمس

Sunrise Point هو الاسم الرمزي لـ PCH في شرائح Intel 100 Series ، وهو مرتبط بشكل وثيق بمعالجات Skylake ذات مقبس LGA 1151 .

تتوفر المتغيرات التالية: [ 31 ]

يونيون بوينت

Union Point هو الاسم الرمزي لـ PCH في شرائح Intel 200 Series ، وهو مرتبط بشكل وثيق بمعالجات Kaby Lake ذات مقبس LGA 1151 .

تتوفر المتغيرات التالية: [ 32 ]

  • GL82H270 (PCH H270) سطح المكتب الرئيسي
  • GL82Z270 (PCH Z270) قاعدة مكتبية مدمجة ووحدة منزلية
  • GL82B250 (PCH B250) مكتبي
  • GL82Q250 (PCH Q250) مكتبي
  • GL82Q270 (PCH Q270) مكتب أوفيس

لويسبرغ

لويسبرغ هو الاسم الرمزي لسلسلة C620 PCH، التي تدعم معالجات Skylake-X / Kaby Lake-X ذات المقبس LGA 2066 (" Skylake-W " Xeon).

توجد الاختلافات التالية في لويسبرغ:

  • EY82C621 (PCH C621)، مخصصة للخوادم ومحطات العمل
  • EY82C622 (PCH C622)، مخصصة للخوادم ومحطات العمل
  • EY82C624 (PCH C624)، مخصصة للخوادم ومحطات العمل
  • EY82C625 (PCH C625)، مخصصة للخوادم ومحطات العمل
  • EY82C626 (PCH C626)، مخصصة للخوادم ومحطات العمل
  • EY82C627 (PCH C627)، مخصصة للخوادم ومحطات العمل
  • EY82C628 (PCH C628)، مخصصة للخوادم ومحطات العمل

شلالات باسين

Basin Falls هو الاسم الرمزي لشريحة التحكم الطرفية من سلسلة C400، التي تدعم معالجات Skylake-X / Kaby Lake-X (المعروفة باسم Core i9 Extreme و Xeon " Skylake-W  "). وبشكل عام، تستهلك Basin Falls ما يصل إلى 6 واط فقط عند التحميل الكامل، على غرار Wellsburg .

تتميز شلالات باسين بالتنوعات التالية:

نقطة المدفع

Cannon Point هو الاسم الرمزي لـ PCH في شرائح Intel 300 Series ، ويرتبط ارتباطًا وثيقًا بمعالجات Coffee Lake ذات مقبس LGA 1151. [ 33 ]

تتوفر المتغيرات التالية: [ 34 ]

بحيرة كوميت بي سي إتش

روكيت ليك بي سي إتش

ألدر ليك بي سي إتش

بحيرة رابتور PCH
