سحابة النقاط

الموسوعة الحرة

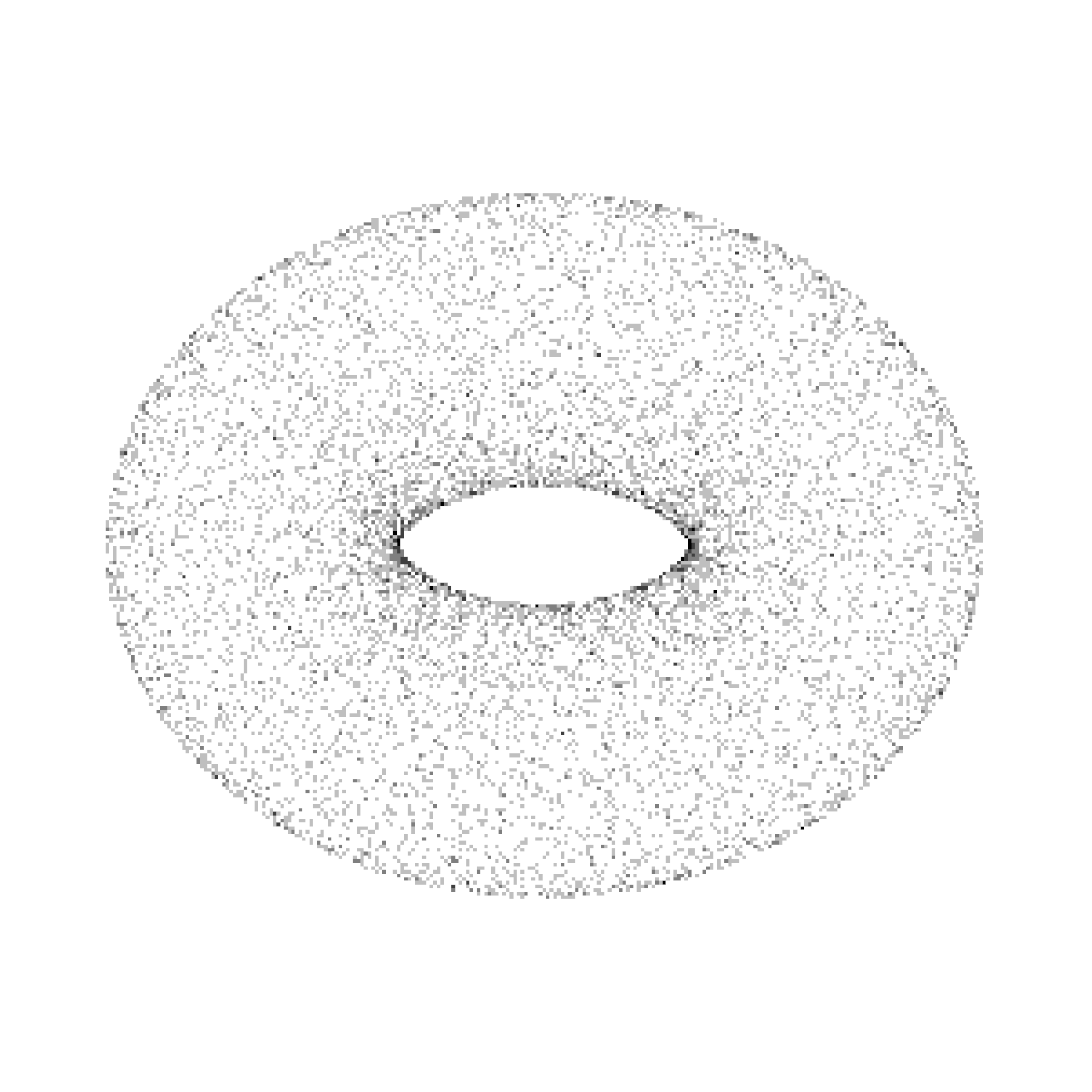

صورة سحابة نقاط للحلقة
سحابة نقاط مرجعية جغرافية لريد روكس، كولورادو (بواسطة DroneMapper)

السحابة النقطية هي مجموعة منفصلة من نقاط البيانات في الفضاء . قد تمثل النقاط شكلًا أو كائنًا ثلاثي الأبعاد. يحتوي كل موضع نقطة على مجموعة إحداثيات ديكارتية (X، Y، Z). [1] [2] قد تحتوي النقاط على بيانات أخرى غير الموضع مثل ألوان RGB و [2] المتجهات العادية و [3] الطوابع الزمنية [4] وغيرها. يتم إنتاج السحابات النقطية بشكل عام بواسطة ماسحات ضوئية ثلاثية الأبعاد أو بواسطة برامج التصوير الفوتوغرامتري ، والتي تقيس العديد من النقاط على الأسطح الخارجية للأشياء المحيطة بها. كمخرجات لعمليات المسح الضوئي ثلاثي الأبعاد، تُستخدم السحابات النقطية للعديد من الأغراض، بما في ذلك إنشاء نماذج ثلاثية الأبعاد بمساعدة الكمبيوتر (CAD) أو أنظمة المعلومات الجغرافية (GIS) للأجزاء المصنعة، وللقياسات وفحص الجودة، ولعدد كبير من تطبيقات التصور والتحريك والتقديم والتخصيص الشامل .

المحاذاة والتسجيل

عند مسح مشهد في العالم الحقيقي باستخدام Lidar ، تحتوي سحابات النقاط الملتقطة على أجزاء من المشهد، الأمر الذي يتطلب المحاذاة لإنشاء خريطة كاملة للبيئة الممسوحة ضوئيًا.

غالبًا ما تتم محاذاة السحب النقطية مع النماذج ثلاثية الأبعاد أو مع السحب النقطية الأخرى، وهي عملية تسمى تسجيل مجموعة النقاط .

يمكن استخدام خوارزمية أقرب نقطة تكرارية (ICP) لمحاذاة سحابتين نقطيتين بينهما تداخل، ويفصل بينهما تحويل جامد . [5] يمكن أيضًا محاذاة السحب النقطية ذات التحويلات المرنة باستخدام متغير غير جامد من ICP (NICP). [6] مع التطورات في التعلم الآلي في السنوات الأخيرة، يمكن أيضًا إجراء تسجيل السحابة النقطية باستخدام الشبكات العصبية الشاملة . [7]

بالنسبة للقياسات الصناعية أو التفتيش باستخدام التصوير المقطعي الصناعي ، يمكن محاذاة سحابة النقاط الخاصة بالجزء المصنّع مع نموذج موجود ومقارنتها للتحقق من الاختلافات. كما يمكن استخراج الأبعاد الهندسية والتفاوتات مباشرةً من سحابة النقاط.

التحويل إلى الأسطح ثلاثية الأبعاد

مثال على عرض سحابي لـ 1.2 مليار نقطة بيانات لبيت غزالة ، وهو موقع تراثي معرض للخطر في حلب (سوريا) [8]
إنشاء أو إعادة إنشاء أشكال ثلاثية الأبعاد من خرائط عمق أو صور ظلية أحادية أو متعددة العرض وتصورها في سحب نقاط كثيفة [9]

في حين يمكن عرض وفحص السحب النقطية بشكل مباشر، [10] [11] غالبًا ما يتم تحويل السحب النقطية إلى نماذج شبكية متعددة الأضلاع أو نماذج شبكية مثلثية ، أو نماذج سطحية غير موحدة ذات شرائح B منطقية (NURBS)، أو نماذج CAD من خلال عملية يشار إليها عادةً بإعادة بناء السطح.

توجد العديد من التقنيات لتحويل سحابة النقاط إلى سطح ثلاثي الأبعاد. [12] بعض الأساليب، مثل مثلثات ديلوناي ، وأشكال ألفا ، وتدوير الكرة، تبني شبكة من المثلثات فوق الرؤوس الموجودة في سحابة النقاط، بينما تقوم أساليب أخرى بتحويل سحابة النقاط إلى حقل مسافة حجمية وإعادة بناء السطح الضمني المحدد من خلال خوارزمية مكعبات المسيرة . [13]

في أنظمة المعلومات الجغرافية ، تعد السحب النقطية أحد المصادر المستخدمة لإنشاء نموذج رقمي للارتفاعات الأرضية. [14] كما تُستخدم أيضًا لإنشاء نماذج ثلاثية الأبعاد للبيئات الحضرية. [15] غالبًا ما تُستخدم الطائرات بدون طيار لجمع سلسلة من صور RGB والتي يمكن معالجتها لاحقًا على منصة خوارزمية الرؤية الحاسوبية مثل AgiSoft Photoscan أو Pix4D أو DroneDeploy أو Hammer Missions لإنشاء سحب نقطية RGB يمكن من خلالها إجراء تقديرات المسافات والحجم. [ بحاجة لمصدر ]

يمكن أيضًا استخدام السحب النقطية لتمثيل البيانات الحجمية، كما يتم ذلك أحيانًا في التصوير الطبي . باستخدام السحب النقطية، يمكن تحقيق أخذ عينات متعددة وضغط البيانات . [16]

ضغط سحابة نقاط MPEG

بدأت MPEG في توحيد ضغط سحابة النقاط (PCC) من خلال دعوة لتقديم العروض (CfP) في عام 2017. [17] [18] [19] تم تحديد ثلاث فئات من سحب النقاط: الفئة 1 لسحب النقاط الثابتة، والفئة 2 لسحب النقاط الديناميكية، والفئة 3 لتسلسلات Lidar (سحب النقاط المكتسبة ديناميكيًا). تم تعريف تقنيتين أخيرًا: G-PCC (PCC القائم على الهندسة، ISO / IEC 23090 الجزء 9) [20] للفئة 1 والفئة 3؛ و V-PCC (PCC القائم على الفيديو، ISO / IEC 23090 الجزء 5) [21] للفئة 2. تم تطوير نماذج الاختبار الأولى في أكتوبر 2017، واحد لـ G-PCC (TMC13) وآخر لـ V-PCC (TMC2). منذ ذلك الحين، تطور نموذجا الاختبار من خلال المساهمات الفنية والتعاون، ومن المتوقع الانتهاء من النسخة الأولى من مواصفات PCC القياسية في عام 2020 كجزء من سلسلة ISO/IEC 23090 حول التمثيل المشفر لمحتوى الوسائط الغامرة. [22]

انظر أيضا

  • سكاند – إضفاء الطابع الديمقراطي على البيانات المكانية
  • Euclideon – محرك رسوميات ثلاثي الأبعاد يستخدم خوارزمية بحث سحابة النقاط لعرض الصور
  • MeshLab – أداة مفتوحة المصدر لإدارة السحب النقطية وتحويلها إلى شبكات مثلثية ثلاثية الأبعاد
  • CloudCompare – أداة مفتوحة المصدر لعرض وتحرير ومعالجة السحب النقطية ثلاثية الأبعاد عالية الكثافة
  • مكتبة Point Cloud (PCL) – مكتبة BSD مفتوحة المصدر شاملة لسحابة النقاط nD ومعالجة الهندسة ثلاثية الأبعاد
