مخطط تدفق العمليات

مخطط تدفق العمليات ( PFD ) هو مخطط شائع الاستخدام في الهندسة الكيميائية وهندسة العمليات لتوضيح التدفق العام لعمليات ومعدات المصنع. يُظهر مخطط تدفق العمليات العلاقة بين المعدات الرئيسية في منشأة المصنع، ولا يُظهر التفاصيل الثانوية مثل تفاصيل الأنابيب وتسمياتها. يُستخدم مصطلح "مخطط تدفق العمليات" أيضًا للإشارة إلى مخطط تدفق العمليات . وهو وثيقة أساسية في تصميم العمليات . ^{[ 1 ]}

عادةً ما تتضمن مخططات تدفق العمليات لعملية وحدة واحدة ما يلي:

• أنابيب المعالجة
• المعدات الرئيسية
• الاتصالات مع الأنظمة الأخرى
• تيارات التجاوز الرئيسية وتيارات إعادة التدوير (إعادة التدوير)
• البيانات التشغيلية ( درجة الحرارة ، الضغط ، معدل تدفق الكتلة ، الكثافة ، إلخ)، غالبًا عن طريق مراجع التدفق إلى موازنة الكتلة
• أسماء تدفقات العمليات

لا تتضمن مخططات تدفق العمليات عادةً ما يلي:

• فئات الأنابيب أو أرقام خطوط الأنابيب
• تفاصيل الأجهزة
• خطوط الالتفاف الثانوية
• صمامات العزل والإغلاق
• فتحات التهوية ومصارف المياه للصيانة
• صمامات تخفيف الضغط والأمان
• حواف

عادةً ما تحتوي مخططات تدفق العمليات لوحدات معالجة متعددة داخل مصنع صناعي كبير على تفاصيل أقل، وقد تسمى مخططات تدفق الكتل أو مخططات التدفق التخطيطية .

يوضح مخطط تدفق العمليات أدناه عملية وحدة واحدة في الهندسة الكيميائية تُعرف باسم مصنع معالجة الأمينات :

وحدات معالجة متعددة داخل مصنع صناعي

يُعد مخطط تدفق العمليات أدناه مثالاً على مخطط تخطيطي أو مخطط تدفق كتلي، ويوضح عمليات الوحدة المختلفة داخل مصفاة نفط نموذجية :

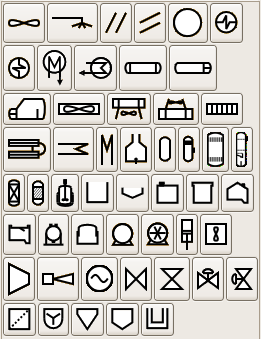

يمكن إنشاء مخطط تدفق العمليات (PFD) باستخدام برامج محاكاة العمليات (انظر قائمة برامج محاكاة العمليات الكيميائية )، أو برامج التصميم بمساعدة الحاسوب (CAD) ، أو برامج تصميم المخططات الانسيابية، وذلك بالاستعانة بمكتبة من رموز الهندسة الكيميائية. تتوفر القواعد والرموز من منظمات التقييس مثل DIN و ISO و ANSI . غالبًا ما تُطبع مخططات تدفق العمليات على أوراق كبيرة.

تتوفر مخططات تدفق العمليات (PFDs) للعديد من العمليات التجارية في المراجع العلمية، وتحديداً في موسوعات التكنولوجيا الكيميائية، مع العلم أن بعضها قد يكون قديماً. وللعثور على مخططات حديثة، يمكن الاستعانة بقواعد بيانات براءات الاختراع، مثل تلك المتوفرة لدى مكتب براءات الاختراع والعلامات التجارية الأمريكي .

• ISO 15519-1:2010(en): مواصفات المخططات الخاصة بالصناعات التحويلية - الجزء 1: القواعد العامة
• ISO 15519-2:2015(en): مواصفات المخططات الخاصة بالصناعات التحويلية - الجزء 2: القياس والتحكم
• ISO 10628-1:2014(en): المخططات الخاصة بالصناعات الكيميائية والبتروكيميائية - الجزء 1: مواصفات المخططات
• ISO 10628-2:2012(en): الرسوم البيانية للصناعات الكيميائية والبتروكيميائية - الجزء 2: الرموز الرسومية
• ANSI Y32.11: الرموز الرسومية لمخططات تدفق العمليات (تم سحبها عام 2003)
• SAA AS 1109: الرموز الرسومية لمخططات تدفق العمليات في صناعة الأغذية

• دراسة المخاطر التشغيلية
• مخطط الأنابيب والأجهزة (P&ID)
• اللغة الرمزية (الهندسة)
• مخطط تدفق النفايات
