الموسوعة الحرة
بطاقة تقارب سلبية للدخول إلى الباب.

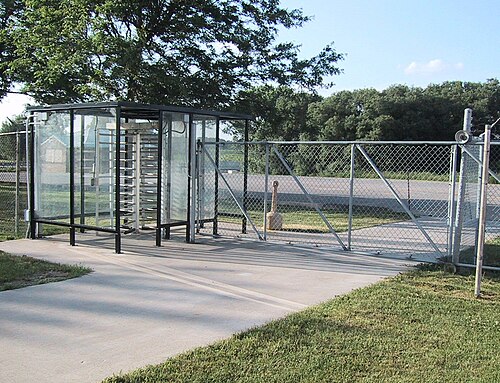

بوابة دوارة يتم التحكم فيها بواسطة بطاقة تقارب

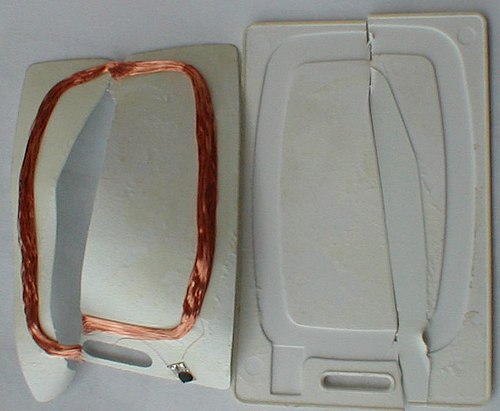

بطاقة تقارب سلبية مع غلاف بلاستيكي مفتوح لإظهار المكونات: ملف هوائي ودائرة متكاملة بشريحة ذكية (الجسم الأسود في أسفل المنتصف).

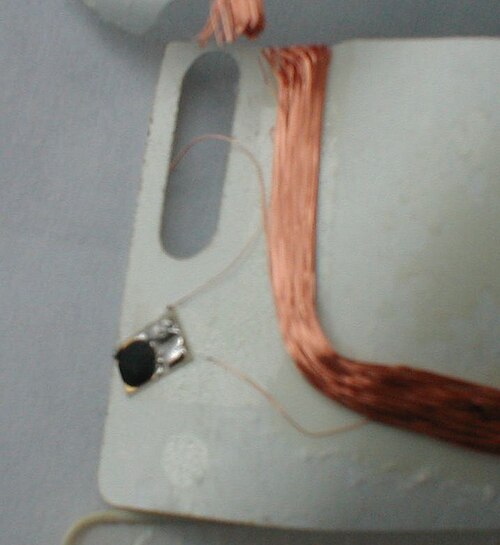

تشريح بطاقة التقارب: الملف والدائرة المتكاملة

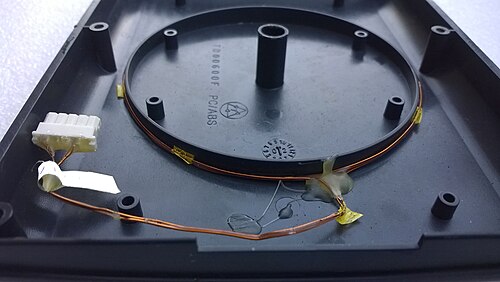

ملف بطاقة التقارب لنظام تحصيل الأجرة الإلكتروني

بطاقة التقارب أو بطاقة البروكس [ 1 ] ، والمعروفة أيضًا ببطاقة المفتاح ، هي تقنية بطاقات لا تلامسية تُقرأ دون الحاجة إلى إدخالها في جهاز قارئ، على عكس بطاقات التلامس السابقة مثل بطاقات الشريط المغناطيسي ( بطاقات الائتمان ، وغيرها). [ 2 ] تُستخدم هذه البطاقات عادةً كبطاقات مفاتيح للتحكم في الوصول إلى المرافق (الأبواب، البوابات، إلخ). في أبسط صورها، عند تقريبها من قارئ إلكتروني، تُرسل رمزًا للمنشأة (يُسمى أيضًا "رمز الموقع") ورقمًا تسلسليًا للبطاقة. [ 3 ] عادةً ما تُصدر أجهزة القراءة صوتًا و/أو تُضيء مؤشرًا ضوئيًا للدلالة على أن البطاقة قد تم تقريبها لفترة كافية لقراءتها.

يشير مصطلح "بطاقة التقارب" عمومًا إلى  أجهزة 125 كيلوهرتز الأصلية التي لا تحتوي على رقائق ذكية، والتي لا تخزن بيانات أكثر من بطاقة الشريط المغناطيسي، وهي تختلف عن الأجهزة التي تخزن بيانات أكثر، مثل بطاقات RFID  بتردد 13.56 ميجاهرتز والبطاقات الذكية اللاتلامسية ، أو أجهزة 900 ميجاهرتز التي يمكن استخدامها أيضًا للتحكم في الوصول إلى المرافق عند تهيئتها برمز المنشأة والرقم التسلسلي للبطاقة. [ 4 ] يمكن استخدام بطاقات التقارب لتقدير المسافة التقريبي. تتميز بطاقات التقارب السلبية عادةً بنطاق قراءة أطول يصل إلى 50 سم (20 بوصة) [ 1 ] مقارنةً بنطاق البطاقة الذكية اللاتلامسية السلبية الذي يتراوح بين 2 و10 سم (1 إلى 4 بوصات) . غالبًا ما يمكن ترك البطاقة في المحفظة أو الحقيبة، [ 5 ] وقراءتها ببساطة عن طريق تقريب المحفظة أو الحقيبة من القارئ. يمكن لبطاقات التقارب المزودة برقائق ذكية تخزين أنواع أخرى من البيانات، مثل سجلات الحضور والانصراف أو نماذج القياسات الحيوية.

الأنواع

البطاقات السلبية

 تُغذّى البطاقات السلبية بتردد 125 كيلوهرتز بإشارات ترددات لاسلكية من القارئ، مما يحدّ من مداها، وعادةً ما يتطلب الأمر تقريبها من وحدة القارئ. [ 2 ] ولزيادة مدى بطاقات التقارب السلبية، يمكن تزويد القارئ بهوائي أكبر لتوليد مجال مغناطيسي أقوى ضمن حدود لجنة الاتصالات الفيدرالية، أو تشغيله على ترددات أخرى تسمح بمستويات طاقة إرسال أعلى. ويمكن للبطاقات الذكية السلبية بتردد 900 ميجاهرتز (UHF) أن تصل إلى مدى 22 مترًا (70  قدمًا). [ 6 ]

البطاقات النشطة

 بطاقات التقارب النشطة بتردد 125 كيلوهرتز، والتي تُسمى أحيانًا بطاقات التقارب، تعمل ببطارية داخلية. يصل مداها إلى مترين (6  أقدام). أما بطاقات UHF الذكية النشطة بتردد 900 ميجاهرتز، فيصل مداها إلى 150 مترًا (500  قدم)، وتُستخدم غالبًا في تطبيقات تُقرأ فيها البطاقة داخل المركبة، مثل بوابات الأمن التي تُفتح عند اقتراب مركبة تحمل البطاقة، أو في أنظمة تحصيل الرسوم الآلية . [ 2 ] تنفد البطارية غير القابلة للصيانة مع مرور الوقت، ويجب استبدال البطاقة بعد سنتين إلى سبع سنوات.

طريقة التشغيل

تتواصل البطاقة والقارئ مع بعضهما البعض عبر مجالات الترددات الراديوية من خلال عملية تسمى نقل الطاقة الرنيني . [ 1 ] [ 2 ] يقوم هوائي القارئ ببث مجال ترددات راديوية قصير المدى بشكل مستمر .

تحتوي بطاقات التقارب على ثلاثة مكونات على الأقل مُغلفة داخل غلاف بلاستيكي: هوائي يتكون من ملف سلكي معزول، ومكثف ، ودائرة متكاملة (IC) تحتوي على البيانات. عندما تكون البطاقة ضمن نطاق القارئ، يقوم ملف الهوائي والمكثف، اللذان يشكلان دائرة رنانة ، بامتصاص وتخزين الطاقة من مجال الترددات اللاسلكية للقارئ، حيث يرنان عند التردد المنبعث منه. يتم تقويم هذه الطاقة إلى تيار مستمر لتشغيل الدائرة المتكاملة . ترسل الشريحة رمز المنشأة ورقم التعريف التسلسلي وبيانات أخرى إلى ملف الهوائي، الذي ينقلها عبر إشارات الترددات اللاسلكية إلى وحدة القارئ. تقوم وحدة القارئ نفسها بفحص البيانات، أو إعادة توجيهها إلى جهاز كمبيوتر بعيد للتحقق، مما إذا كان رقم التعريف التسلسلي للبطاقة مُهيأً للمنشأة، وإذا كان جزء من المنشأة يقوم بذلك، أو يقوم الكمبيوتر البعيد بتنفيذ الوظيفة المُبرمجة لهذا الرقم التسلسلي.

تستطيع البطاقة النشطة استخدام طاقة البطارية الداخلية لتضخيم الإشارة الصادرة من وحدة القراءة، مما يجعلها أقوى، وبالتالي تتمكن البطاقة من رصد مجال الترددات اللاسلكية للقارئ من مسافة أبعد. كما يمكن للبطارية تشغيل دائرة إرسال في الشريحة، مما يسمح بإرسال إشارة ارتداد أقوى لتغطية مسافة أكبر.

معايير بطاقات التقارب

يمكن برمجة بطاقات التقارب ببيانات خاصة، كما هو الحال في الجيل الأول من البطاقات الذكية اللاتلامسية التي تعتمد على الذاكرة . هذا يعني عدم وجود توافق مضمون بين قارئات علامة تجارية معينة وبطاقات علامة تجارية أخرى.

لتعزيز التوافق، يمكن تغطية البطاقات الذكية اللاتلامسية بمعايير ISO/IEC 14443 و/أو ISO/IEC 15693 أو ISO/IEC 18000. تُحدد هذه المعايير نوعين من البطاقات ("أ" و"ب"، لكل منهما بروتوكولات اتصال مختلفة )، ويبلغ مداها عادةً 10 سم (4 بوصات) . أما معيار ISO/IEC 15693 ذو الصلة ( بطاقة التقارب ) فيعمل عادةً بمدى أطول يصل إلى 100 سم (39 بوصة) . لا يمكن تطبيق بطاقات التقارب ISO/IEC 14443 و ISO/IEC 15693 بشكل كامل إلا باستخدام الدوائر المتكاملة للرقائق الذكية. إحدى طرق التحقق من توافق تقنية ما مع معيار ISO هي سؤال الشركة المصنعة عما إذا كان بالإمكان محاكاتها على أجهزة أخرى دون الحاجة إلى أجهزة خاصة.

قارئات بتردد 125 كيلوهرتز وبروتوكولات الاتصال

تتواصل قارئات البطاقات عبر بروتوكولات متنوعة، منها بروتوكول ويغاند الذي يتكون من دائرة بيانات 0 ودائرة بيانات 1 (أو دائرة ثنائية أو دائرة تشغيل/إيقاف بسيطة (رقمية)). ومن البروتوكولات الأخرى المعروفة بروتوكول الساعة والبيانات أحادي الاتجاه، أو بروتوكول OSDP ثنائي الاتجاه (RS 485)، وRS 232، وUART. كانت أحجام البطاقات الأولى تصل إلى 64 بت. [ 7 ] غالبًا ما تكون البتات الأولى من الرقم التسلسلي متطابقة، بينما تكون بتات رمز المنشأة فريدة، مما يسمح بالتحكم في الوصول لشركات مختلفة عند استخدام بتات متطابقة من الرقم التسلسلي.

بالنسبة للبطاقات الذكية، يتم توحيد نظام الترقيم دوليًا وتخصيصه من قبل NEN (سلطة التسجيل) ومقرها هولندا وفقًا لمعايير ISO/IEC 6523 و ISO/IEC 15459.
