عدسة الترحيل

في علم البصريات ، العدسة المرحّلة هي عدسة أو مجموعة عدسات تستقبل الصورة من العدسة الشيئية وتنقلها إلى العدسة العينية . توجد العدسات المرحّلة في التلسكوبات الكاسرة ، والمناظير الداخلية ، والمناظير الخارجية لمعالجة مسار الضوء بصريًا ، وإطالة طول النظام البصري بأكمله ، وعادةً ما تُستخدم لعكس الصورة. قد تُصنع من عدسة واحدة أو أكثر من العدسات التقليدية أو العدسات المزدوجة اللا لونية ، أو من عدسة أسطوانية طويلة ذات معامل انكسار متدرج (عدسة GRIN).

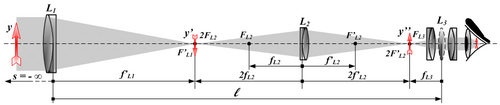

تعمل العدسات الوسيطة عن طريق إنتاج مستويات تركيز وسيطة . على سبيل المثال، في كاميرا SLR، تُنتج عدسة التكبير مستوى صورة في المكان الذي يوضع فيه عادةً مستشعر الصورة أو الفيلم الفوتوغرافي . إذا وضعت عدسة أخرى ذات بُعد بؤري f على بُعد 2f من مستوى الصورة هذا، ثم وضعت مستشعر صورة على بُعد 2f خلف تلك العدسة، فإن تلك العدسة ستنقل الصورة الأولى إلى الصورة الثانية بنسبة تكبير 1:1 (انظر معادلة العدسة الرقيقة التي توضح ذلك مع بُعد الجسم).${\displaystyle s=2f}$من العدسة، يتم حساب مسافة الصورة من العدسة إلى${\displaystyle s'=2f}$من الناحية المثالية، تكون هذه الصورة الثانية صورة معكوسة للصورة الأولى، لذا يمكنك وضع مستشعر صورة هناك وتسجيل الصورة الأولى المعكوسة. إذا لزم الأمر مسافة أطول، يمكن تكرار ذلك. عمليًا، ستكون العدسة عبارة عن عدسة مزدوجة لا لونية .

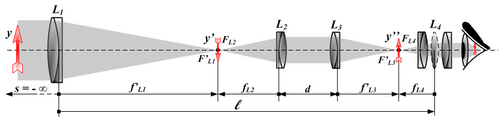

في التلسكوبات البصرية الحديثة والمناظير ذات التصميم ثنائي المستوى البؤري ، تكون صورة العدسة الشيئية مقلوبة عادةً عند وصولها إلى عدسات الترحيل، ولذا يلزم قلبها مرة أخرى لتصبح صورة معتدلة (أي "تقويم" الصورة) قبل مرورها إلى العدسة العينية، حتى يرى المشاهد هدفًا معتدلًا. مجموعة عدسات الترحيل هي المكون البصري المسؤول عن إعادة القلب هذه، ولذلك تُسمى أحيانًا مجتمعةً بالعدسات المُقوِّمة .

كذلك، في تطبيقات المناظير الداخلية ، حيث يُفضّل قطر أنبوب صغير، يُملأ معظم الأنبوب بالزجاج، مع وجود فجوات هوائية رقيقة للسماح بتركيب أسطح مُزوّدة بالطاقة؛ ولأن زاوية الشعاع الهامشية تكون أصغر عند فتحة عددية مُحدّدة كلما زاد معامل الانكسار ، فإن هذا يسمح للمُرحِّل بالحصول على فتحة عددية أعلى لقطر مُحدّد. تُعرف هذه العدسات بعدسات هوبكنز العصوية .

حصلت شركة كارل ستورز المحدودة على ترخيص براءة اختراع عدسة هوبكنز المرحلية، وقدمت مناظير داخلية تتضمن هذه العدسات في عام 1965. ^{[ 1 ] : 3275}
