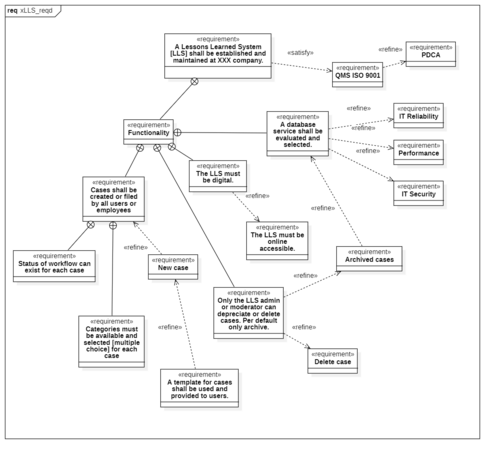

مخطط المتطلبات

مخطط المتطلبات هو مخطط يستخدم خصيصًا في لغة نمذجة الأنظمة (SysML) حيث يتم عرض المتطلبات والعلاقات بينها وعلاقتها بعناصر النموذج الأخرى كما هو موضح في الفقرات التالية.

إذا تم اشتقاق أحد المتطلبات من متطلب آخر، فإن علاقتهما تسمى "علاقة اشتقاق المتطلبات".

إذا كان أحد المتطلبات مضمنًا في متطلب آخر، فإن علاقتهما تسمى "احتواء مساحة الاسم".

إذا تم تلبية أحد المتطلبات بواسطة عنصر تصميم، فإن علاقتهما تسمى "علاقة الإرضاء".

إذا كان أحد المتطلبات نسخة من متطلب آخر، فإن العلاقة بينهما تسمى "علاقة النسخ".

إذا كانت هناك علاقة بين متطلب وحالة اختبار تتحقق من هذا المتطلب، فإن علاقتهما تسمى "علاقة التحقق".

يتم تعريف حالة الاختبار من خلال تدفق يتحقق مما إذا كان النظام قيد الدراسة يفي بمتطلبات معينة.

إذا تم تحسين أحد المتطلبات بواسطة متطلبات أخرى / عناصر نموذجية، فإن العلاقة تسمى "علاقة التحسين".

إذا كانت هناك علاقة بين متطلب وعنصر نموذج عشوائي يتم تتبعه بواسطة هذا المتطلب، فإن علاقتهما تسمى "علاقة التتبع".

• ويلكينز، تيم (2008). هندسة النظم باستخدام لغة نمذجة النظم/لغة النمذجة الموحدة: النمذجة والتحليل والتصميم . مورغان كوفمان / مطبعة OMG. ISBN 0-12-374274-9.
