شوكو

شوكو ( تُلفظ / ˈʃuːkoʊ / ) ، وتُعرف أيضًا باسم قابس النوع F ، هي نظام توصيل (قابس/مقبس) يُستخدم في معظم أنحاء أوروبا (وليس كلها). وهي علامة تجارية مسجلة [ ^{1 ] تُشير} إلى نظام من مقابس ومآخذ التيار المتردد، مُعرّفة بأنها "CEE 7/3" (للمقابس) و"CEE 7/4" (للقوابس) كجزء من معايير CEE 7. وكما هو الحال مع معظم أنواع المقابس الأوروبية، فإن مقابس شوكو تقبل مقابس "النوع C" الأوروبية .

شوكو هو اختصار مقطعي للمصطلح الألماني شوتزكونتاكت(حرفيًا: نقطة اتصال واقية)، ^{[ 1 ]} والذي يشير إلى أن القابس والمقبس مزودان بنقاط اتصال أرضية واقية ( على شكل مشابك بدلاً من دبابيس). تُستخدم موصلات شوكو عادةً في الدوائر الكهربائية ذات230 فولت  ،50 هرتز  ، للتيارات حتى16 أ  ، على الرغم من أن كوريا الجنوبية على سبيل المثال تستخدمها في60  هرتز لأسباب تاريخية.

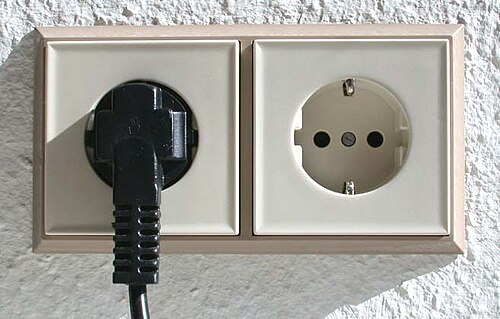

يحتوي قابس شوكو على دبوسين دائريين من قطر 4.8 مم (طولها 19  مم ، مراكزها يوجد على القابس (والذي يُشار إليه خطأً في كثير من الأحيان باسم CEE 7/4) تجويف دائري في الغالب، يفصل بين طرفي التلامس (الخط والحيادي) مسافة 19 مم ، بالإضافة إلى منطقتي تلامس مسطحتين على الجانبين العلوي والسفلي للتوصيل الأرضي .يبلغ عمقها 17.5  مم، وتحتوي على فتحتين دائريتين متناظرتين ومشبكين للتأريض على جانبي المقبس، مصممين لضمان توصيل التأريض قبل ملامسة السلك الحي. مقابس ومآخذ Schuko هي موصلات تيار متردد متناظرة، ويمكن توصيلها بطريقتين، مما يسمح بتوصيل السلك بأي من طرفي قابس الجهاز. تُعتبر مقابس Schuko آمنة للغاية عند استخدامها مع مآخذ Schuko، ولكن قد يؤدي توصيلها بمآخذ أخرى إلى نتائج غير آمنة.

نشأ نظام شوكو في ألمانيا. ويُعتقد أنه يعود إلى عام 1925، ويُنسب إلى ألبرت بوتنر، وهو مُصنِّع بافاري للملحقات الكهربائية. ^{[ 2 ]} حصلت شركة بوتنر، بايريشه إليكتروزوبيهور إيه جي ، على براءة اختراع رقم DE 489003 في عام 1930 لقابس مزود بجهاز تأريض. ^{[ 3 ]} غالبًا ما يُستشهد ببراءة اختراع بوتنر رقم DE 370538 [ ^{4 ] على} أنها تشير إلى شوكو، لكنها في الواقع تشير إلى طريقة لتثبيت جميع أجزاء القابس أو المقبس معًا بواسطة برغي واحد يوفر أيضًا تثبيتًا للأسلاك؛ ولا يوجد ذكر لتوصيل أرضي في براءة الاختراع DE 370538. في ذلك الوقت، كانت ألمانيا تستخدميُوفر نظام التوصيل المركزي بجهد 220  فولت جهدًا مقداره 127 فولت بين أطراف التوصيل والأرض، مما استلزم وجود وصلات منصهرة على جانبي الجهاز ومفاتيح ثنائية القطب. ولا تزال نسخ مختلفة من قابس شوكو الأصلي تُستخدم اليوم في أكثر من 40 دولة، بما في ذلك معظم دول أوروبا القارية.

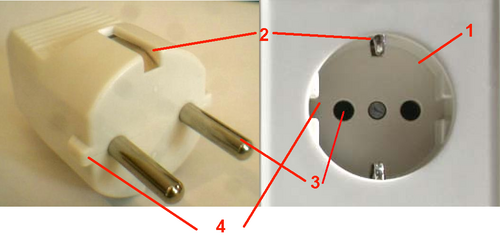

عند إدخال قابس شوكو في المقبس، فإنه يغطي تجويف المقبس ( 1 )، مما يمنع المستخدمين من لمس الدبابيس المتصلة. كما أنه يُؤمّن اتصالاً أرضياً وقائياً عبر مشابك التأريض ( 2 ) قبل أن تتصل دبابيس الخط والحيادي ( 3 ) . يوفر زوج من الشقوق التوجيهية غير الموصلة ( 4 ) على الجانبين الأيمن والأيسر ثباتاً إضافياً، مما يُمكّن من الاستخدام الآمن للقوابس الكبيرة والثقيلة (مثل تلك المزودة بمحولات أو مؤقتات مدمجة).

تتطلب بعض الدول، بما في ذلك البرتغال وفنلندا والدنمارك ^{[ 5 ]} والنرويج والسويد وإيطاليا، مصاريع مقابس مقاومة للأطفال؛ ولا يتضمن المعيار الألماني DIN 49440-1:2006-01 هذا الشرط.

تقبل مقابس شوكو مقابس يوروبلج ثنائية الدبابيس غير مؤرضة (CEE 7/16) وCEE 7/17. ولكن، من غير الآمن، يمكن إدخال مقابس شوكو في العديد من مقابس CEE 7/1 ثنائية الدبابيس غير المؤرضة، وفي بعض المقابس ذات نظام تأريض مختلف لا يتوافق مع نقاط التأريض في قابس شوكو (مثل بعض أنواع المقابس الدنماركية ). كما تفتقر العديد من هذه المقابس إلى التجويف اللازم لمنع المستخدمين من لمس الدبابيس أثناء إدخال القابس.

قابس CEE 7/7 هو قابس هجين يجمع بين شريطي تأريض جانبيين، كما هو الحال في قابس CEE 7/4 Schuko، وفتحة تأريض، كما هو الحال في قابس CEE 7/6. وبالتالي، يمكنه تحقيق اتصال أرضي مع كل من مقابس CEE 7/3 (Schuko) وCEE 7/5.

في إيطاليا وتشيلي وبيرو وأوروغواي، تُستخدم نسخ هجينة من مقابس شوكو (تُسمى P 30) مزودة بفتحة إضافية تستوعب النوع الأصغر من المقابس الإيطالية CEI 23-50 . كما توجد مقابس شوكو هجينة أخرى (تُسمى P 40) بثلاث فتحات إضافية وتجويف أوسع يستوعب أيضًا النوع الأكبر من المقابس الإيطالية.

مقابس شوكو غير مستقطبة؛ فلا توجد طريقة للتمييز بين طرفي التلامس الحيين (الخط الذي يبلغ طوله تقريبًا230  فولت إلى الأرض والحيادي، وهو ما يعادل تقريبًا(0  فولت إلى الأرض) ما لم يتم قياس الجهد إلى الأرض قبل الاستخدام.

على الرغم من عدم توافق موصلات شوكو، وعدم إمكانية إدخالها بسبب تقارب دبابيسها، إلا أنه من الممكن إدخال العديد من موصلات شوكو ذات الدبابيس الدائرية (حيث يكون البلاستيك مرنًا بما يكفي) في العديد من مقابس BS 1363 ذات الدبابيس المستطيلة، وذلك باستخدام عود ثقاب أو أداة أخرى للضغط على زر تحرير التأريض. ونظرًا لصغر مساحة التلامس اللازمة لنقل تيار عالٍ، فهناك خطر ارتفاع درجة الحرارة وبالتالي نشوب حريق. عند الحاجة إلى التأريض، لن يتم توصيل موصل شوكو بالأرض لأن موصلات شوكو تستخدم نقاط تلامس جانبية للتأريض بدلًا من دبوس ثالث، كما أن مقابس BS 1363 مزودة بأقفال تتطلب إدخال دبوس التأريض الأطول لفتح أقفال الخط والحيادي، مما يمنع إدخال موصلات يوروبلج وشوكو.

كان الهدف من معيار IEC 60906-1 هو معالجة بعض القضايا المتعلقة بالاستقطاب واستبدال معيار Schuko، لكن الدول الوحيدة التي اعتمدته هي جنوب إفريقيا والبرازيل.

تستخدم فرنسا وبلجيكا وجمهورية التشيك وسلوفاكيا وبولندا قابس CEE 7/6 ومقبس CEE 7/5 (النوع E) بنفس حجم وتباعد الدبابيس الرئيسية، ولكن مع دبوس تأريض ذكري على المقبس بدلاً من مشابك التأريض، وبدون الشقوق الجانبية. معظم مقابس Schuko الحديثة المصبوبة، والبدائل القابلة لإعادة التوصيل عالية الجودة، هي نسخة هجينة (CEE 7/7) بفتحة تستوعب دبوس التأريض الخاص بمقابس CEE 7/5. تُصمم مقابس CEE 7/6 التي تتطلب قطبية بحيث لا يمكن إدخالها بشكل صحيح إلا في المقابس المؤرضة، ومع ذلك، فإن مقبس CEE 7/1 القديم ذو الدبوسين غير المؤرض يشكل خطراً بطبيعته مع الأجهزة التي يجب أن تكون قطبية، على سبيل المثال مصابيح الطاولة ذات قاعدة لولبية من نوع إديسون ولكن بمفتاح سلك أحادي القطب بدلاً من مفتاح ثنائي القطب . لم يُسهم الارتباك الذي ساد لسنوات عديدة عند تبديل التوصيلات الصحيحة للمقابس في تعزيز سلامة عملية الاستقطاب.

في مطلع القرن الحادي والعشرين، أصبح معيار CEE 7/7 هو المعيار الفعلي للمقابس الكهربائية في العديد من الدول الأوروبية، وفي بعض الدول الأخرى التي تتبع معايير CENELEC . أما الدول الأوروبية التي لا تستخدم معيار CEE 7/7 فهي:

• الدنمارك ( يتم استخدام معيار CEE 7/17 والمعيار الدنماركي 107-2-D1 على نطاق واسع، وهي تقبل مقابس CEE 7/7 ولكن بدون توافق مع التوصيلات الأرضية. تم السماح بمقابس CEE 7/5 و CEE 7/3 المزودة بأغطية مقاومة للأطفال منذ عامي 2008/2011، ولكنها غير شائعة في المباني التي تم بناؤها قبل هذه التواريخ).
• أيرلندا ( BS 1363 - المعيار الأيرلندي المكافئ: IS 401) ولكن انظر أدناه،
• إيطاليا ( مؤشر CEI 23-50 – يشمل شوكو)،
• مالطا (BS 1363)،
• قبرص (BS 1363)،
• المملكة المتحدة، بما في ذلك جبل طارق ( BS 1363 )
• سويسرا ( SN 441011 )

في إيطاليا، يُعدّ معيار CEI 23-50 المعيار السائد، ويشمل أيضًا مقابس شوكو (P 30 = CEE 7/3) ومقابس (S 30 = CEE 7/4، S 31 = CEE 7/7، S 32 = CEE 7/17). تُباع الأجهزة عادةً بمقابس من نوع شوكو (وكذلك مقابس يوروبلج )، بينما أصبحت المقابس الإيطالية نادرة اليوم، ويكاد يقتصر بيعها على وصلات الطاقة وبكرات الكابلات والمحولات. تقبل بعض المقابس (P 30 وP 40) كلا النوعين، بينما يقبل الباقي نوعًا واحدًا فقط. تُستخدم مقابس شوكو غالبًا للأجهزة ذات القدرة الكهربائية العالية، مثل الغسالات، وهي شائعة بشكل خاص في جنوب تيرول ، نظرًا لعلاقاتها الثقافية والاقتصادية والسياحية مع النمسا.

على الرغم من أن نظام Schuko لم يكن معيارًا (أو القاعدة الفعلية) في بلجيكا أو فرنسا، إلا أنه يُصادف أحيانًا في المنشآت القديمة في المناطق الشرقية من بلجيكا والألزاس .

في أيرلندا، كان نظام Schuko شائع الاستخدام حتى ستينيات القرن العشرين. ^{[ 6 ] [ 7 ] [ 8 ]} ولأسباب تتعلق بالسلامة، وللتوافق مع المملكة المتحدة، وتجنباً لاختلاف أنواع المقابس بين أيرلندا الشمالية وجمهورية أيرلندا، اعتمدت جمهورية أيرلندا معيار BS 1363 (الذي تم تحويله إلى المعايير الأيرلندية تحت مسمى IS 401 (قابس) وIS 411 (مقبس). وقد توقف استخدام نظام Schuko تدريجياً في أيرلندا، ونادراً ما يُصادف استخدامه. مع ذلك، توفر بعض الفنادق مقابس Schuko إلى جانب مقابس BS 1363 لتوفير الراحة للزوار القادمين من أوروبا.

مع احتفاظ روسيا بمعيارها الخاص بموصلات التيار الكهربائي ، إلا أنها قامت بمواءمته إلى حد كبير مع اللوائح الأوروبية ذات الصلة منذ الحقبة السوفيتية. وكان المعيار السوفيتي الأصلي متوافقًا في الغالب مع قابس يوروبلج (القابس السوفيتي التقليدي المستخدم مباشرة).دبابيس 4  مم مع(بمسافة 19  مم ، وبالتالي كانت المقابس السوفيتية قادرة على قبول المقابس الأوروبية بسهولة)، وقد تم تعديلها لقبولتتميز هذه المقابس بدبابيس قطرها 4.8  مم ، وذلك بسبب كثرة الأجهزة المستوردة المزودة بمقابس شوكو. واليوم، تُعدّ مقابس شوكو هي الأكثر مبيعًا وتركيبًا في روسيا، على الرغم من أنها قد تفتقر إلى توصيل أرضي، خاصة في المباني القديمة، حيث لم يكن ذلك مطلوبًا بموجب لوائح التمديدات الكهربائية السوفيتية.

منحت الدنمارك الإذن الكامل لتركيب مقابس الحائط Schuko في عام 2011، ويمكن العثور على هذه المقابس للبيع في بعض متاجر الأجهزة الدنماركية، ^{[ 9 ]} ولكن النوع الدنماركي K لا يزال النوع الأكثر شيوعًا من المقابس المؤرضة في الدنمارك بفارق كبير.

استخدمت اليونان المقابس والمآخذ الخاصة بها (تسمى tripoliki ) حتى قررت الحكومة التحول إلى Schuko حوالي عام 1989. ^{[ 10 ]}
