شاشة عرض بلورية سائلة مجزأة

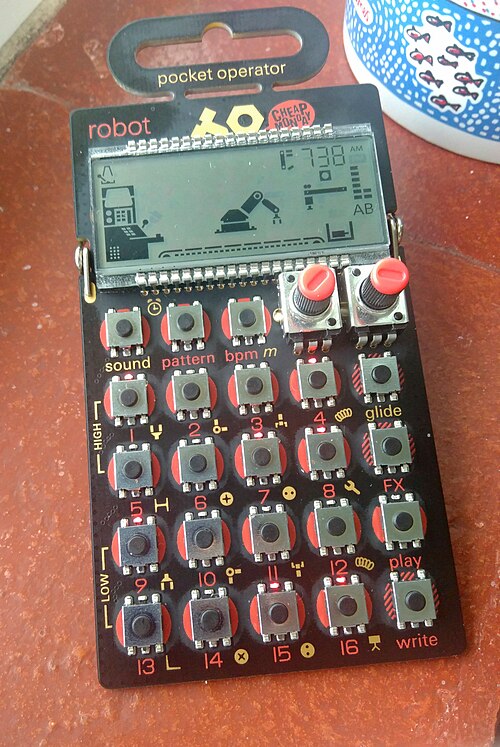

شاشة الكريستال السائل المجزأة ( شاشة LCD المجزأة ) هي نوع من شاشات الكريستال السائل التي تستخدم عادة لعرض المعلومات الرقمية أو معلومات الأحرف المحدودة، بشكل أساسي في الأجهزة مثل الآلات الحاسبة والساعات الرقمية .

غالبًا ما تعرض شاشات LCD المجزأة المعلومات في سطر واحد. ^{[ 1 ]} يمكن أن تحتوي على أرقام مكونة من 7 أجزاء، أو أحرف مكونة من 14 أو 16 جزءًا. ^{[ 2 ]} يمكن أن تكون الأجزاء بأشكال وأحجام مختلفة.

تم دمج شاشات LCD المجزأة في سلسلة ألعاب Game & Watch الإلكترونية المحمولة. ^{[ 3 ]}

أنتجت شركة HP شاشات LCD مجزأة لسلسلة الآلات الحاسبة HP-41C . ^{[ 4 ]}

تُصنع شاشات الكريستال السائل (LCD) ذات 8 و16 جزءًا من طبقتين زجاجيتين، كل منهما مزخرفة بأقطاب كهربائية شفافة ، عادةً باستخدام أكسيد الإنديوم والقصدير (ITO) . ويُملأ الفراغ بين الطبقتين بالكريستال السائل. وعادةً ما يكون الزجاج الخلفي عبارة عن قطب كهربائي مشترك. ^{[ 5 ]}

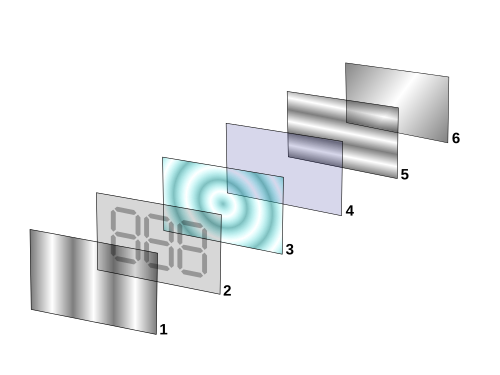

الطبقات

1. غشاء مرشح استقطابي ذو محور رأسي لاستقطاب الضوء عند دخوله. ^{[ 4 ]}
2. ركيزة زجاجية مزودة بأقطاب كهربائية من أكسيد الإنديوم والقصدير (ITO). تحدد أشكال هذه الأقطاب الأشكال التي ستظهر عند تشغيل شاشة LCD. الحواف العمودية المحفورة على السطح ناعمة.
3. البلورات السائلة النيماتية الملتوية . عادةً ما تدور استقطابية الضوء بمقدار 90 درجة. ولكن إذا كانت الأقطاب الكهربائية المحيطة مشحونة، فلن تدور استقطابية الضوء. ^{[ 4 ]}
4. ركيزة زجاجية مع طبقة قطب كهربائي مشتركة (ITO) ذات حواف أفقية لتتماشى مع المرشح الأفقي.
5. غشاء مرشح استقطابي ذو محور أفقي. يمر الضوء الذي تم تدوير استقطابه بواسطة البلورة السائلة، بينما يُحجب الضوء الذي لم يتم تدويره. ^{[ 4 ]}
6. سطح عاكس لإعادة الضوء إلى المشاهد. (في شاشة LCD ذات الإضاءة الخلفية، يتم استبدال هذه الطبقة أو استكمالها بمصدر ضوء.)

تم تطوير أول شاشة عرض بلورية سائلة بواسطة فريق من المهندسين بقيادة جورج هايلماير . ^{[ 6 ]}
