الاتصال الانتقائي
الاتصال الانتقائي ( Selcall ) هو نوع من بروتوكولات كتم الصوت المستخدمة في أنظمة الاتصالات اللاسلكية، حيث تتضمن عمليات الإرسال نبضة قصيرة من نغمات صوتية متتابعة. تقوم أجهزة الاستقبال المُعدّة للاستجابة لتسلسل النغمات المرسلة بفتح خاصية كتم الصوت، بينما تبقى الأجهزة الأخرى صامتة.
Selcall هو بروتوكول إشارات لاسلكية يستخدم بشكل رئيسي في أوروبا وآسيا وأستراليا ونيوزيلندا، ولا يزال يتم دمجه في معدات الراديو التي يتم تسويقها في تلك المناطق.
تفاصيل
تتضمن عملية إرسال رمز النداء الانتقائي توليد وتسلسل سلسلة من النغمات المسموعة المحددة مسبقًا. يجب أن يكون كل من المرسل والمستقبل على دراية مسبقة بترددات النغمات، وأحيانًا بفترات تكرارها. تمثل كل نغمة محددة مسبقًا رقمًا واحدًا. وبالتالي، تمثل سلسلة النغمات سلسلة من الأرقام التي تمثل عددًا. يُستخدم الرقم المُشفّر في نبضة النداء الانتقائي لمخاطبة مستقبل واحد أو أكثر. إذا تمت برمجة جهاز الاستقبال للتعرف على رقم معين، فسيقوم بإلغاء كتم صوت مكبر الصوت الخاص به حتى يمكن سماع الإرسال؛ أما إذا لم يتم التعرف على رقم، فسيتم تجاهله، وبالتالي سيبقى جهاز الاستقبال صامتًا.
مجموعات النغمات
تحتوي مجموعة نغمات الاتصال الانتقائي على 16 نغمة تمثل 16 رقمًا. تتوافق هذه الأرقام مع الأرقام الست عشرية الستة عشر ، أي من 0 إلى 9 بالإضافة إلى AF. عادةً ما تُستخدم الأرقام AF لأغراض التحكم. على سبيل المثال، يُستخدم الرقم "E" عادةً كرقم تكرار .

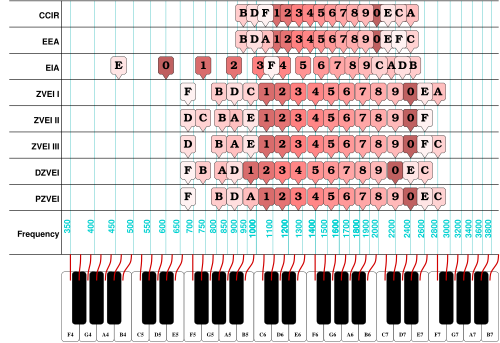

هناك ثماني مجموعات نغمات اتصال معروفة جيداً.
| رقم | CCIR | المنطقة الاقتصادية الأوروبية | إدارة معلومات الطاقة | ZVEI I | ZVEI II | ZVEI III | DZVEI | PZVEI |
|---|---|---|---|---|---|---|---|---|
| 0 | 1981 هرتز | 1981 هرتز | 600 هرتز | 2400 هرتز | 2400 هرتز | 2400 هرتز | 2200 هرتز | 2400 هرتز |
| 1 | 1124 هرتز | 1124 هرتز | 741 هرتز | 1060 هرتز | 1060 هرتز | 1060 هرتز | 970 هرتز | 1060 هرتز |
| 2 | 1197 هرتز | 1197 هرتز | 882 هرتز | 1160 هرتز | 1160 هرتز | 1160 هرتز | 1060 هرتز | 1160 هرتز |
| 3 | 1275 هرتز | 1275 هرتز | 1023 هرتز | 1270 هرتز | 1270 هرتز | 1270 هرتز | 1160 هرتز | 1270 هرتز |
| 4 | 1358 هرتز | 1358 هرتز | 1164 هرتز | 1400 هرتز | 1400 هرتز | 1400 هرتز | 1270 هرتز | 1400 هرتز |
| 5 | 1446 هرتز | 1446 هرتز | 1305 هرتز | 1530 هرتز | 1530 هرتز | 1530 هرتز | 1400 هرتز | 1530 هرتز |
| 6 | 1540 هرتز | 1540 هرتز | 1446 هرتز | 1670 هرتز | 1670 هرتز | 1670 هرتز | 1530 هرتز | 1670 هرتز |
| 7 | 1640 هرتز | 1640 هرتز | 1587 هرتز | 1830 هرتز | 1830 هرتز | 1830 هرتز | 1670 هرتز | 1830 هرتز |
| 8 | 1747 هرتز | 1747 هرتز | 1728 هرتز | 2000 هرتز | 2000 هرتز | 2000 هرتز | 1830 هرتز | 2000 هرتز |
| 9 | 1860 هرتز | 1860 هرتز | 1869 هرتز | 2200 هرتز | 2200 هرتز | 2200 هرتز | 2000 هرتز | 2200 هرتز |
| أ | 2400 هرتز | 1055 هرتز | 2151 هرتز | 2800 هرتز | 885 هرتز | 885 هرتز | 825 هرتز | 970 هرتز |
| ب | 930 هرتز | 930 هرتز | 2433 هرتز | 810 هرتز | 825 هرتز | 810 هرتز | 740 هرتز | 810 هرتز |
| ج | 2247 هرتز | 2400 هرتز | 2010 هرتز | 970 هرتز | 740 هرتز | 2800 هرتز | 2600 هرتز | 2800 هرتز |
| د | 991 هرتز | 991 هرتز | 2292 هرتز | 885 هرتز | 680 هرتز | 680 هرتز | 885 هرتز | 885 هرتز |
| هـ | 2110 هرتز | 2110 هرتز | 459 هرتز | 2600 هرتز | 970 هرتز | 970 هرتز | 2400 هرتز | 2600 هرتز |
| F | 1055 هرتز | 2247 هرتز | 1091 هرتز | 680 هرتز | 2600 هرتز | 2600 هرتز | 680 هرتز | 680 هرتز |
فترات النغمات
تخضع الخصائص الفيزيائية لتسلسل النغمات المرسلة لرقابة دقيقة. تُولّد كل نغمة لفترة زمنية محددة مسبقًا، في حدود عشرات الميلي ثانية . تُرسل كل نغمة لاحقة مباشرة بعد سابقتها لنفس الفترة الزمنية، حتى يكتمل التسلسل.
تشمل فترات النغمات النموذجية ما يلي: 20 مللي ثانية، 30 مللي ثانية (أحيانًا 33 مللي ثانية)، 40 مللي ثانية، 50 مللي ثانية، 60 مللي ثانية، 70 مللي ثانية، 80 مللي ثانية، 90 مللي ثانية و100 مللي ثانية.
كلما طالت فترة النغمة، زادت موثوقية فك تشفير تسلسل النغمات. وبطبيعة الحال، كلما طالت فترة النغمة، زادت مدة نبضة نغمة الاتصال الانتقائي؛ وقد تكون النبضات الأطول كافية لإجبار المستخدم على التوقف مؤقتًا قبل التحدث، خاصةً عند استخدام نظام ANI ذي الحافة الأمامية .
عادةً ما تكون مدة اختيار النغمة 40 مللي ثانية، لذا بالنسبة لتسلسل من 5 نغمات، فإن مدة المكالمة الانتقائية الإجمالية هي 5 × 40 مللي ثانية = 200 مللي ثانية. مع ذلك، يختلف هذا الأمر باختلاف الشركة المصنعة، فعلى سبيل المثال، تستخدم أجهزة الراديو التجارية من إريكسون مدة اختيار نغمة تبلغ 100 مللي ثانية، حيث تكون مدة النغمة الأولى 700 مللي ثانية. تُستخدم مدة 700 مللي ثانية في النغمة الأولى، مما يسمح لأجهزة الراديو بإجراء مسح نغمي على عدة قنوات دون تفويت أي مكالمة.
تكرار النغمة
يجب أن تكون كل نغمة في سلسلة النداء الانتقائي فريدة. عادةً، لا يستطيع جهاز الاستقبال التمييز بين نغمتين متتاليتين لهما نفس التردد؛ أي أن النغمتين المتتاليتين اللتين لهما نفس التردد تُفكّ شفرتهما كرقم واحد. لذلك، عند وجود رقمين متتاليين متطابقين، يُستبدل الرقم الثاني بالرقم المُكرّر . يُعيّن الرقم المُكرّر عادةً بالحرف "E". عند الاستقبال، إذا فكّ جهاز الاستقبال شفرة سلسلة تحتوي على رقم مُكرّر ، فإنه يستبدله بالرقم السابق، مُعيدًا بذلك تكوين السلسلة الأصلية.
على سبيل المثال؛ يتم إرسال التسلسل "12334" فعليًا على أنه "123E4".
إذا كان الإرسال سيحتوي على تكرارات متعددة، مثل "12333"، فسيتم إرساله على أنه "123E3" لتجنب حدوث نفس المشكلة مرة أخرى.
التطبيقات
التعرف التلقائي على الأرقام
نظام تحديد الرقم التلقائي (ANI) هو نظام يستخدم نداءً انتقائيًا لأغراض التعريف. عادةً ما يتم ضبط جهاز الراديو المحمول لإرسال تسلسل نداء انتقائي مُعد مسبقًا عندما يضغط المستخدم على زر " اضغط للتحدث " (PTT)، مما يُعرّفه تلقائيًا للأجهزة الأخرى التي تستمع على نفس التردد في شبكة الراديو.
يوجد نظامان لتقنية ANI: نظام الحافة الأمامية ونظام الحافة الخلفية. في نظام الحافة الأمامية، يتم إرسال تسلسل النداء الانتقائي فور ضغط المستخدم على زر PTT. أما في نظام الحافة الخلفية، فيتم إرسال تسلسل النداء الانتقائي فور رفع المستخدم زر PTT.
تستخدم بعض تطبيقات الاتصال الانتقائي الرقم الأخير في تسلسل الاتصال للدلالة على حالة أو ظرف معين، كحالة الطوارئ أو الإكراه. ويتم ضبط كل من أجهزة الإرسال والاستقبال بحيث تُعطي نفس الدلالة لكل رمز من رموز الحالة. وغالبًا ما يعرض الجهاز الذي يفك تشفير حالة معينة رسالة مُحددة مسبقًا لتنبيه المستخدم.
يُتيح كلٌ من مُعرّف المتصل (ANI) ورمز الحالة معًا وسيلةً سهلةً وسريعةً لنقل المعلومات عبر شبكة الراديو، دون الحاجة إلى التحدث. فعلى سبيل المثال، يُمكن لمسعف الإسعاف الميداني، عند مواجهة حالة طارئة، الضغط على زر الإرسال (PTT) في جهازه اللاسلكي ثم تركه لإبلاغ المركز بحالته. سيُحدد مُعرّف المتصل هوية المتصل، وسيُشير رمز الحالة إلى طبيعة الموقف، وبذلك يُمكن للمركز إرسال المساعدة اللازمة.
فجوة الوضع الاجتماعي
يتمثل أحد أشكال إرسال المكالمات الانتقائية التي تتضمن رمز حالة في قيام الجهاز المرسل بإدخال فترة صمت واحدة أو اثنتين بين النغمات السابقة ونغمة الحالة؛ وهو ما يُعرف بفجوة الحالة. وهناك شكل آخر يتمثل في إطالة نغمة الحالة بفترة صمت إضافية؛ وهو ما يُعرف بنغمة الحالة ذات الفترتين.
تطبيقات خاصة
يظهر اسم موتورولا في كتيبات المبيعات الخاصة بالمعدات القديمة التي يتم تسويقها في أوروبا مثل هواتف Syntor المحمولة، وهواتف Syntor X المحمولة، وهواتف Mitrek المحمولة، وهواتف Mostar المحمولة، وهواتف Maxar المحمولة.
كمعرّف للضغط والتحدث
استخدمت شركة موتورولا نظامًا مشابهًا خاصًا بها، وهو عبارة عن تسلسل من سبع نغمات، وكان يُطلق عليه اسم MODAT . تم تسويق أجهزة الراديو المزودة بهذا الخيار في الولايات المتحدة خلال سبعينيات وثمانينيات القرن الماضي. يمكن تهيئة مُشفِّرات MODAT في أجهزة راديو موتورولا لإرسال تسلسلات من خمس نغمات بخطط ترميز متوافقة مع CCIR أو ZVEI أو نظام موتورولا الخاص ذي التسلسل المكون من سبع نغمات. ترسل هذه الأنظمة تسلسلات النغمات لتحديد الوحدة (معرّف الوحدة) بدلاً من استخدامها للاتصال الانتقائي. استخدمت بعض الأنظمة نظامي CTCSS و MODAT. في تطبيق معرّف الوحدة، يمتلك كل جهاز راديو رمزًا مختلفًا من خمس أو سبع نغمات. في كل مرة يتم فيها الضغط على زر التحدث، يتم إرسال تسلسل النغمات. يتم عرض هذا الرمز على لوحة التحكم لتحديد الوحدة المتصلة. في بعض الحالات، يُترجم الرمز إلى رقم مركبة أو مُعرِّف آخر.
