خدمة التوصيل

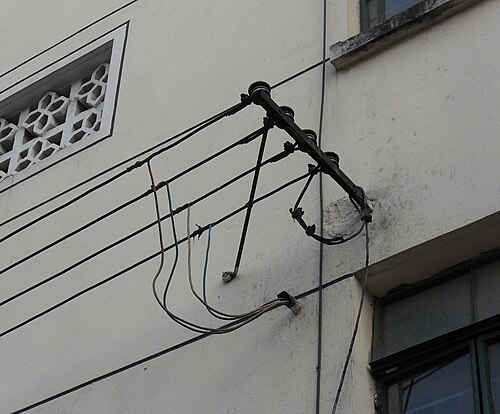

في مجال توزيع الطاقة الكهربائية ، يُعرف خط الخدمة بأنه خط كهربائي علوي يمتد من عمود كهرباء إلى مبنى العميل أو أي منشأة أخرى. وهو النقطة التي تُزوّد عندها شركات الكهرباء عملائها بالطاقة. [ 1 ] يُطلق على وصلة العميل بنظام التوزيع الأرضي عادةً اسم "الخط الجانبي للخدمة". عادةً ما تكون موصلات خط الخدمة أو الخط الجانبي مملوكة لشركة الكهرباء وتتولى صيانتها، ولكن بعض خطوط الخدمة الصناعية يتم تركيبها وامتلاكها من قِبل العميل. [ 2 ]

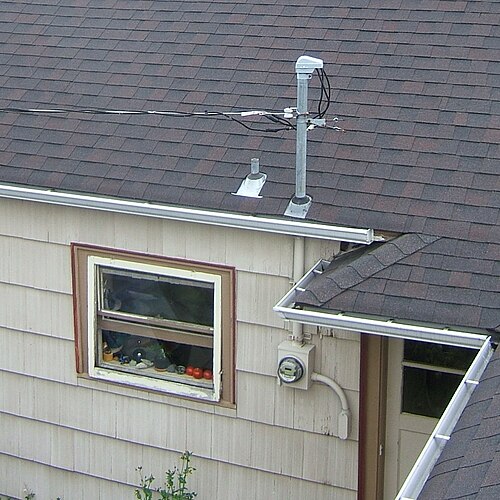

في مقر العميل، تدخل الأسلاك عادةً إلى المبنى عبر غطاء واقٍ يحميها من دخول المطر والثلج، ثم تنزل عبر قناة إلى عداد كهربائي يقيس ويسجل الطاقة المستهلكة لأغراض الفوترة، ثم تدخل لوحة التوزيع الرئيسية . ينتهي جزء شركة الكهرباء من النظام، وتبدأ أسلاك العميل، عند مخرج عداد الكهرباء. تحتوي لوحة التوزيع على قاطع دائرة رئيسي يتحكم في التيار الكهربائي الداخل إلى المبنى دفعة واحدة، بالإضافة إلى عدد من قواطع الدائرة الصغيرة التي تحمي الدوائر الفرعية. يتوفر دائمًا خيار قطع التيار الكهربائي بالكامل عن طريق تشغيل مفتاح واحد أو عدد قليل من المفاتيح (بحد أقصى ستة مفاتيح في الولايات المتحدة، على سبيل المثال)؛ وعند استخدام قواطع الدائرة، يتم توفير هذه الخاصية بواسطة قاطع الدائرة الرئيسي.
سكني
أمريكا الشمالية
في أمريكا الشمالية، يُستخدم نظام الطور المنفصل 120/240 فولت لتوصيلات الخدمة المنزلية. [ 3 ] [ 4 ] عادةً ما يُزوّد محول توزيع أحادي الطور مُثبّت على عمود كهربائي منزلًا أو منزلين بالطاقة. يُوفّر الملف الثانوي للمحول 240 فولت بين طرفيه، وله نقطة توصيل مركزية. تتكون وصلة الخدمة، إلى نقطة التوزيع الخارجية في المبنى المُغذّى، من خط محايد مُتصل بنقطة التوصيل المركزية للمحول، وخطين مُتصلين بنهايتي الملف يُوفّران 120 فولت بالنسبة للخط المحايد. عندما تكون هذه الخطوط معزولة ومُجدّلة معًا، يُشار إليها باسم كابل ثلاثي، وقد يحتوي على كابل داعم في منتصف الموصل المحايد لزيادة المتانة في المسافات الطويلة. يُوصل الخط المحايد من العمود بالأرض بالقرب من لوحة التوزيع؛ غالبًا ما يكون ذلك بواسطة قضيب موصل مغروس في الأرض. يوفر خط التغذية الرئيسي للمبنى خطين كهربائيين بجهد 120 فولت بطورين متعاكسين ، لذا يمكن الحصول على جهد 240 فولت بتوصيل حمل كهربائي بين هذين الخطين، بينما يتم توصيل أحمال 120 فولت بين أي من الخطين وخط التعادل. تُستخدم دوائر 240 فولت للأجهزة ذات الاستهلاك العالي للطاقة، مثل مكيفات الهواء وسخانات المياه ومجففات الملابس والأفران والغلايات ، بينما تُستخدم دوائر 120 فولت للأحمال الخفيفة مثل الإضاءة ومنافذ الأجهزة المنزلية الصغيرة.
أوروبي
في العديد من الدول الأوروبية وغيرها من الدول التي تستخدم أنظمة الطاقة الأوروبية، تُستخدم عادةً خطوط التغذية ثلاثية الأطوار للمنازل. يتيح استخدام الطاقة ثلاثية الأطوار إمكانية توصيل خطوط تغذية أطول لعدة منازل، وهو أمر اقتصادي نظرًا لكثافة المساكن العالية في أوروبا. يتكون خط التغذية من ثلاثة أسلاك طورية وسلك محايد مؤرض. يوفر كل سلك طوري جهدًا مقداره 230 فولت تقريبًا للأحمال المتصلة بينه وبين السلك المحايد. يحمل كل سلك طوري تيارًا متناوبًا بتردد 50 هرتز، وهو متأخر في الطور بمقدار 120 درجة عن السلكين الآخرين. وقد استُخدمت في السابق عدة معايير جهد مختلفة قليلاً: 220Y380 و230Y400 و240Y415، مع وجود خطط مستقبلية لتوحيدها نحو معيار 230Y400. في هذا المعيار، يمثل الرقم الأول الجهد بين سلك طوري والسلك المحايد، بينما يمثل الرقم الثاني، بعد حرف "Y"، جهد الخط (بين أي سلكين طوريين).
أما الدول الأخرى، مثل المملكة المتحدة وأيرلندا، فتقوم عموماً بتوفير طور واحد ومحايد لكل منزل، مع وجود كل منزل ثالث على نفس الطور.
أسترالي
في توصيلات الخدمة الأسترالية، لتجنب وجود كابلات غير محمية داخل المبنى حتى مفتاح لوحة الخدمة الرئيسي، يتم توفير مصهر لكل طور عند نقطة التوصيل، عند رأس التوصيل - يسمى "قوس الرفع" في أستراليا - أو على الجزء الخارجي من المبنى.
يحمي حامل واحد أو أكثر من حوامل المصهرات الخزفية القابلة للإزالة، والتي تحتوي على مصهر خدمة مناسب الحجم لكل طور، جميع الكابلات التي تتجاوز هذه النقطة. ويجوز لهيئة التزويد إزالة هذه المصهرات واستبدالها في حالة حدوث عطل يؤدي إلى تشغيلها.
يُطلق على هذا الصندوق اسم "صندوق توصيل خط الهواء العلوي المدمج" (FOLCB).
تجاري وصناعي
قد تكون خطوط التغذية الكهربائية التجارية والصناعية أكبر بكثير، وعادةً ما تكون ثلاثية الأطوار . في الولايات المتحدة، تشمل الخدمات الشائعة 120Y/208 (ثلاث دوائر بجهد 120 فولت، بفارق طور 120 درجة، وجهد 208 فولت بين الخطوط)، و240 فولت ثلاثي الأطوار، و480 فولت ثلاثي الأطوار. أما في كندا، فيُستخدم جهد 600 فولت ثلاثي الأطوار، بينما يُستخدم جهد 380-415 فولت أو 690 فولت ثلاثي الأطوار في أوروبا والعديد من الدول الأخرى. عمومًا، تُستخدم الفولتيات العالية للأحمال الصناعية الثقيلة، والفولتيات المنخفضة للتطبيقات التجارية.
في أمريكا الشمالية، حيث تُعدّ محولات التوزيع أحادية الطور هي المعيار لتوصيلات الخدمة، غالبًا ما تُنشأ توصيلات الخدمة ثلاثية الطور باستخدام ثلاثة محولات أحادية الطور، موصلة على شكل حرف Y. ويُطلق على هذا اسم مجموعة محولات .
مترو الأنفاق
قد يتم تمديد موصلات الخدمة الخاصة بالعميل تحت الأرض، من محول كهربائي مثبت على قاعدة إلى عداد العميل.
